1、投影法一般可分为两大类,一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体, 曲面立体两种。
3、一个标注完整的尺寸由尺寸界线, 尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线绘制,小径用粗实线绘制;内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括一组图形，必要的尺寸，技术要求, 标题栏，零件序号和明细栏。
6、城市给水工程包括一、二级泵房, 输水管网，给水处理厂。
7、平行投影法包括两种，其中,投射线垂直于投影面的叫做正投影法。
8、在投影面平行线中，正平线在正立投影面面上的投影反映实长。
9、空间两直线的相对位置有三种情况即平行、相交、交叉。
10、在标注球的直径尺寸时,尺寸数字前面应加注符号SΦ；在标注球的半径尺寸时，尺寸数字前面应加注符号SR.11、六个基本视图仍然保持长对正、高平齐、宽相等的投影规律.12、移出断面图的轮廓线用粗实线绘制，重合断面图的轮廓线用细实线绘制。
13、空间两点的相对位置关系,其中X坐标确定两点的左右相对位置，Y坐标确定两点前后相对位置，Z坐标确定两点的上下相对位置。
14、平面截切圆锥时，由于截平面与圆锥轴线的相对位置不同,截交线有五种情况，其中，当截平面穿过轴线时,圆锥面的截交线为圆或椭圆.15、在各种机件的表达方法中，视图包括四种，分别为基本视图、向视图、局部视图和斜视图。
16、国标规定，一个完整的尺寸一般由数字、尺寸线、箭头和尺寸界线组成。
17、在标注球的直径尺寸时，尺寸数字前面应加注符号SΦ；在标注球的半径尺寸时，尺寸数字前面应加注符号SR。
18、三视图的投影规律是:主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
19、普通螺纹的旋合长度规定了短旋合长度组S 、中等旋合长度组N 、长旋合长度组L 旋合三种.20、根据断面图布置位置的不用，断面图分为重合断面图和移出断面图。

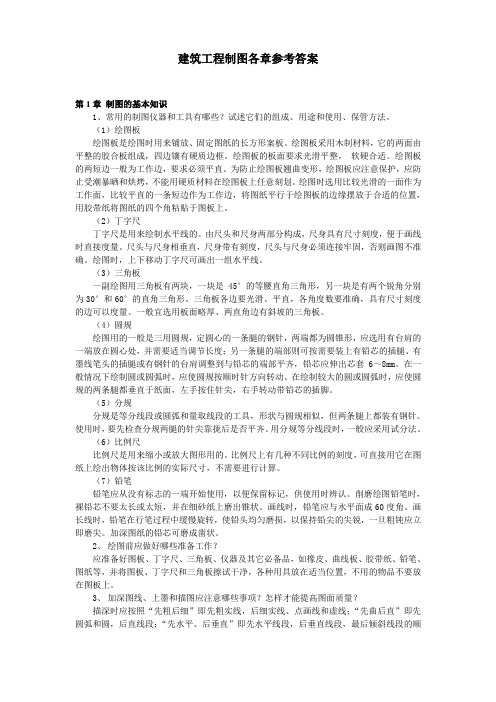

建筑工程制图各章参考答案第1章制图的基本知识1、常用的制图仪器和工具有哪些？试述它们的组成、用途和使用、保管方法。
（1）绘图板绘图板是绘图时用来铺放、固定图纸的长方形案板。
绘图板采用木制材料，它的两面由平整的胶合板组成，四边镶有硬质边框。
绘图板的板面要求光滑平整，软硬合适。
绘图板的两短边一般为工作边，要求必须平直。
为防止绘图板翘曲变形，绘图板应注意保护，应防止受潮暴晒和烘烤，不能用硬质材料在绘图板上任意刻划。
绘图时选用比较光滑的一面作为工作面，比较平直的一条短边作为工作边，将图纸平行于绘图板的边缘摆放于合适的位置，用胶带纸将图纸的四个角粘贴于图板上。
（2）丁字尺丁字尺是用来绘制水平线的。
由尺头和尺身两部分构成，尺身具有尺寸刻度，便于画线时直接度量。
尺头与尺身相垂直，尺身带有刻度，尺头与尺身必须连接牢固，否则画图不准确。
绘图时，上下移动丁字尺可画出一组水平线。
（3）三角板一副绘图用三角板有两块，一块是45°的等腰直角三角形，另一块是有两个锐角分别为30°和60°的直角三角形。
三角板各边要光滑、平直，各角度数要准确，具有尺寸刻度的边可以度量。
一般宜选用板面略厚、两直角边有斜坡的三角板。
（4）圆规绘图用的一般是三用圆规，定圆心的一条腿的钢针，两端都为圆锥形，应选用有台肩的一端放在圆心处，并需要适当调节长度；另一条腿的端部则可按需要装上有铅芯的插腿、有墨线笔头的插腿或有钢针的台肩调整到与铅芯的端部平齐，铅芯应伸出芯套6～8mm。
在一般情况下绘制圆或圆弧时，应使圆规按顺时针方向转动。
在绘制较大的圆或圆弧时，应使圆规的两条腿都垂直于纸面，左手按住针尖，右手转动带铅芯的插脚。
（5）分规分规是等分线段或圆弧和量取线段的工具，形状与圆规相似，但两条腿上都装有钢针。
使用时，要先检查分规两腿的针尖靠拢后是否平齐。
用分规等分线段时，一般应采用试分法。
（6）比例尺比例尺是用来缩小或放大图形用的。
9-1 根据给出的(a)图补画(b)图中的过渡线班级姓名(a)(1)(b)(2)(a)(b)(3)(4)(a)(b)(a)(b)9-2 标注表面粗糙度姓名班级(1)指出左图中表面粗糙度的标注错误，并在右图中正确标出。
(a)(b)锪平锪平其余(2)将指定的表面粗糙度用代号标注在图上。
(a)(b)A面R a 最大允许值为12.5；10孔表面R y 为3.2；B面R a 为12.5;其余表面均不加工，R a 最大允许值为50。
A面为B、C、D、H面为E、F面为G面为其余面为其余其余9-3 标注尺寸公差班级姓名(1) 根据装配图上的配合代号，标注零件图上轴或孔的直径公差带代号， 并填写下列内容。
(a)说明的含义：8表示；F表示，7表示 ;h表示，6表示；此配合是基制配合。
(b)M7h6为基制配合。
(c)查表写出M7h6配合中下列数值：孔：最大极限尺寸为；最小极限尺寸为；上偏差，下偏差，公差。
轴：最大极限尺寸为；最小极限尺寸为；上偏差，下偏差，公差。
(2) 标注轴、孔的直径偏差值，并回答问题：(1)为基制配合的轴的直径公差带代号。
(2)为基制配合的孔的直径公差带代号。
(3)如此标注的原因是。
9-4 标注形位公差班级姓名 1 按要求将文字说明的形位公差标注在图形中。
（1）（2）A面对B面的垂直度公差为0.05mm.20H7轴线对底面的平行度公差为0.02mm.（3）（4）75m6轴线对50H7轴线的同轴度公差为0.025mm；50H7轴线对右端面的垂直度公差为0.04mm。
50h7对30h6轴线的径向跳动公差为0.02mm；端面A对30h6轴线的端面跳动公差为0.04mm。
2 对照下图所注形位公差，理解含义并填空。
的含义：属于公差，公差项目是，被测要素是，公差值为。
属于公差，公差项目是，被测要素是，公差值为。
的含义：属于公差，公差项目是，被测要素是，基准要素是，公差值为。
的含义：的含义：被测要素是，基准要素是，公差项目是，公差值为。
第 9 章 装备图 参考答案
《工程制图习题册》第９章 装配图（参考答案） [重庆大学出版社] 专业班级 学号 姓名
9.2 读装配图
阅读钻模装配图，回答下列问题。
专业班级 学号 姓名
9.2 读装配图
阅读钻模装配图，回答下列问题。
（1）该钻模由9 种零件组成，有3 个标准件。
（2）装配图由3 个基本视图组成，分别是主视图、俯视图、左视图。
被加工件采用假想画法表达。
（3）件 4 在剖视中按不剖切处理，仅画出外形，原因是该件为实心杆件。
（4）俯视图中细虚线表示件5 中的结构。
（5）根据视图想零件形状，分析零件类型。
属于轴套类的有：钻套、轴、衬套 。
属于盘盖类的有：钻模板 、开口垫圈 。
属于箱体类的有：底座。
（6）φ22H7/k6 是件4 与件7 的配合尺寸。
轴件的公差带代号为k6，孔件 的公差带代号为H7。
（7）φ26H7/n6 表示件7与件2是基孔制过盈配合。
（8）件 4 和件 1 是过渡配合，件 3 和件 2 是间隙配合。
（9）φ66h6 是性能（规格）尺寸，φ86、74 是外形尺寸。
（10）件 8 的作用是定位。
（11）怎样取下被加工零件？旋松件 6，取下件5，拿下件2之后，即可将被加工零件取下。
（答案略）（12）另用图纸画出件 1 的俯视图（只画外形，不画细虚线）。
按图形实际大小以 1∶1 的比例画图，不注尺寸。
