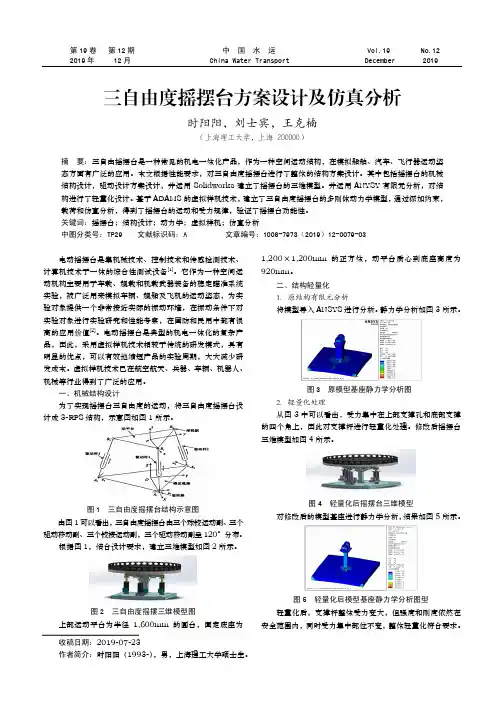

第19卷 第12期 中 国 水 运 Vol.19 No.12 2019年 12月 China Water Transport December 2019收稿日期：2019-07-23作者简介：时阳阳（1993-），男，上海理工大学硕士生。
三自由度摇摆台方案设计及仿真分析时阳阳，刘士宾，王克楠（上海理工大学，上海 200000）摘 要：三自由摇摆台是一种常见的机电一体化产品，作为一种空间运动结构，在模拟船舶、汽车、飞行器运动姿态方面有广泛的应用。
本文根据性能要求，对三自由度摇摆台进行了整体的结构方案设计。
其中包括摇摆台的机械结构设计，驱动设计方案设计，并运用Solidworks 建立了摇摆台的三维模型。
并运用ANYSY 有限元分析，对结构进行了轻量化设计。
基于ADAMS 的虚拟样机技术，建立了三自由度摇摆台的多刚体动力学模型，通过添加约束，载荷和仿真分析，得到了摇摆台的运动和受力规律，验证了摇摆台功能性。
关键词：摇摆台；结构设计；动力学；虚拟样机；仿真分析中图分类号：TP29 文献标识码：A 文章编号：1006-7973（2019）12-0079-03电动摇摆台是集机械技术、控制技术和传感检测技术、计算机技术于一体的综合性测试设备[1]。
它作为一种空间运动机构主要用于车载、舰载和机载武器装备的稳定瞄准系统实验，被广泛用来模拟车辆、舰船及飞机的运动姿态，为实验对象提供一个非常接近实际的振动环境，在振动条件下对实验对象进行实验研究和性能考察，在国防和民用中都有很高的应用价值[2]。
电动摇摆台是典型的机电一体化的复杂产品，因此，采用虚拟样机技术相较于传统的研发模式，具有明显的优点，可以有效地缩短产品的实验周期，大大减少研发成本。
虚拟样机技术已在航空航天、兵器、车辆、机器人、机械等行业得到了广泛的应用。
一、机械结构设计为了实现摇摆台三自由度的运动，将三自由度摇摆台设计成3-RPS 结构，示意图如图1所示。

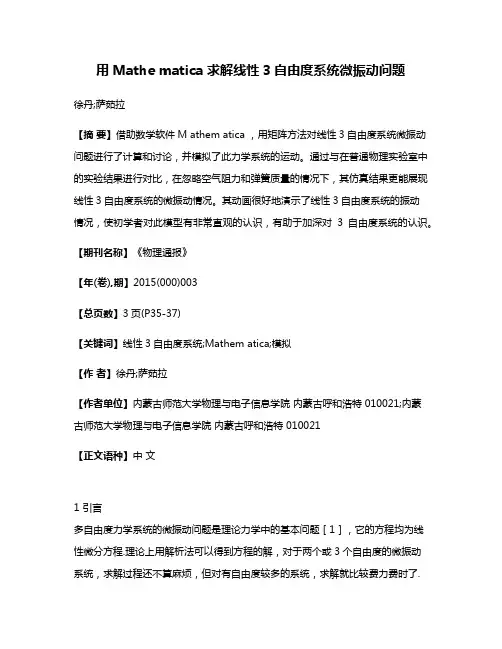

用Mathe matica 求解线性3自由度系统微振动问题徐丹;萨茹拉【摘要】借助数学软件M athem atica ，用矩阵方法对线性3自由度系统微振动问题进行了计算和讨论，并模拟了此力学系统的运动。
通过与在普通物理实验室中的实验结果进行对比，在忽略空气阻力和弹簧质量的情况下，其仿真结果更能展现线性3自由度系统的微振动情况。
其动画很好地演示了线性3自由度系统的振动情况，使初学者对此模型有非常直观的认识，有助于加深对3自由度系统的认识。
【期刊名称】《物理通报》【年(卷),期】2015(000)003【总页数】3页(P35-37)【关键词】线性3自由度系统;Mathem atica;模拟【作者】徐丹;萨茹拉【作者单位】内蒙古师范大学物理与电子信息学院内蒙古呼和浩特 010021;内蒙古师范大学物理与电子信息学院内蒙古呼和浩特 010021【正文语种】中文1 引言多自由度力学系统的微振动问题是理论力学中的基本问题［1］，它的方程均为线性微分方程.理论上用解析法可以得到方程的解，对于两个或3个自由度的微振动系统，求解过程还不算麻烦，但对有自由度较多的系统，求解就比较费力费时了.许多机械系统，根据其工作状况，可以将其简化成一个单自由度或两自由度系统的理论模型，以满足对其动态特性进行分析的要求.而事实上，所有机械系统都是由具有分布参数的元件所组成，严格地说，都是一个无限多自由度的系统（或连续系统，分布参数系统）.根据结构特点和分析要求，把有些元件或其部分简化成质点，而把有些元件或其部分简化成弹簧，用有限个质点、弹簧和阻尼去形成一个简化的模型.多自由度系统是对连续系统在空间上的离散化和逼近，由于计算机技术的广泛应用，有限元分析和实验模态分析技术的发展，多自由度系统的理论和分析方法显得十分重要.Mathematica不仅有强大的数值运算功能，还有强大的符号运算功能.也就是说，经过简单的编程就能用计算机求出微分方程的解析解.包括微振动系统的本征频率、本征矢、简正模的运动学方程和耦合振动的运动学方程.用计算机进行复杂的运算，可以将节约下来的时间更多地用于研究物理现象本身而不是沉浸在复杂的数学运算中［2］.本文主要介绍用Mathematica对3自由度的微振动问题求解，主要采用矩阵方法求本征值和本征矢，再求解耦合的微分方程的解.利用Mathematica对所得结果进行动画演示.2 3自由度微振动系统的模型［3］如图1所示，两个弹簧连接3个质点组成的一维振动系统，其中弹簧的劲度系数为κ，中间的质点的质量为M，两端点的质量为m.图1 3自由度系统的微振动以图1所示的3个质点相对自身平衡位置的位移x1，x2，x3作为3自由度振动系统的广义坐标.由拉格朗日方程，可得系统的运动微分方程为代入式（1）后，得矩阵形式的方程上面的方程组要求将简正频率分别代回式（5），可得到3个与之对应的本征矢量.对于ω1，本征矢量为对于ω3，本征矢量由式（9）可得简正模式的3个质点的振幅，简正模式的振动方程为由式（12）、（13）、（14）描绘出3个简正模式的运动情况.系统的运动时由3个简正模式运动的叠加，方程组（1）的通解为式（15）中的积分常数A11，A31，A31 和θ1，θ2，θ3 由初始条件确定.3 Mathematica的矩阵方法［4］求解本征值和本征矢将（2）式左乘S－1可得用Mathematica的指令Eigensystem求出矩阵S－1Κ的3个本征值和相对应的3个本征矢以后，就可将它分解成为3个独立的简正坐标的常微分方程，对方程分别求解就可得到3个简正模.编程的具体思路如图2所示.图2 编程思路4 通过Mathematica进行动画模拟首先调用Mathematica的Graphics指令绘制3自由度微振动的模型图，运行结果如图3所示.图3 用Mathematica绘制的3自由度微振动模型图然后调用Mathematica的Animate指令使其产生动画效果，经过调试后就能实现3自由度微振动系统的动画效果.5 结论本文介绍了3自由度系统微振动的基本概念，并对其基本模型用Mathematic进行仿真.通过运用Mathematic中的函数进行了编程，最终达到了动画模拟的目的.实验运行结果比在普通物理实验室中实验结果更加真实［5］，因为在Mathematica下无需考虑空气阻力和弹簧的质量对系统的影响.参考文献【相关文献】1 卢圣治，胡静，管靖.理论力学.北京：电子工业出版社，1991.34～532 董键.Mathematica与大学物理计算.北京：清华大学出版社，2013.120～1423 甘祥根，陈丽红.物理模型及其应用.物理通报.2005，24（1）：274 彭芳麟，等.理论力学计算机模拟.北京：清华大学出版社，2002.113～1155 GerdBaum ann.Mathematica in Theoretical Physics.Berlin Heidelberg：Springer－Verlag NewYork，1993。

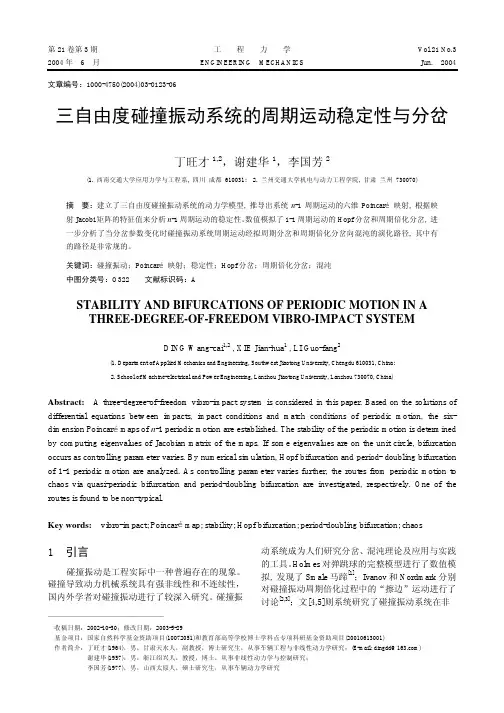

第21卷第3期 工 程 力 学 Vol.21 No.3 2004年 6 月ENGINEERING MECHANICSJun. 2004———————————————收稿日期：2002-10-30；修改日期：2003-5-29基金项目：国家自然科学基金资助项目(10072051)和教育部高等学校博士学科点专项科研基金资助项目(20010613001)作者简介：丁旺才(1964)，男，甘肃天水人，副教授，博士研究生，从事车辆工程与非线性动力学研究；(E-mail: dingdd@) 谢建华(1957)，男，浙江绍兴人，教授，博士，从事非线性动力学与控制研究； 李国芳(1977)，男，山西太原人，硕士研究生，从事车辆动力学研究文章编号：1000-4750(2004)03-0123-06三自由度碰撞振动系统的周期运动稳定性与分岔丁旺才1,2，谢建华1，李国芳2(1. 西南交通大学应用力学与工程系, 四川 成都 610031; 2. 兰州交通大学机电与动力工程学院, 甘肃 兰州 730070)摘 要：建立了三自由度碰撞振动系统的动力学模型, 推导出系统n -1周期运动的六维Poincar é 映射, 根据映射Jacobi 矩阵的特征值来分析n -1周期运动的稳定性。
数值模拟了1-1周期运动的Hopf 分岔和周期倍化分岔, 进一步分析了当分岔参数变化时碰撞振动系统周期运动经拟周期分岔和周期倍化分岔向混沌的演化路径, 其中有的路径是非常规的。
关键词：碰撞振动；Poincar é 映射；稳定性；Hopf 分岔；周期倍化分岔；混沌 中图分类号：O322 文献标识码：ASTABILITY AND BIFURCATIONS OF PERIODIC MOTION IN ATHREE-DEGREE-OF-FREEDOM VIBRO-IMPACT SYSTEMDING Wang-cai 1,2 , XIE Jian-hua 1 , LI Guo-fang 2(1. Department of Applied Mechanics and Engineering, Southwest Jiaotong University, Chengdu 610031, China; 2. School of Machine-electrical and Power Engineering, Lanzhou Jiaotong University, Lanzhou 730070, China)Abstract: A three-degree-of-freedom vibro-impact system is considered in this paper. Based on the solutions of differential equations between impacts, impact conditions and match conditions of periodic motion, the six- dimension Poincar é maps of n -1 periodic motion are established. The stability of the periodic motion is determined by computing eigenvalues of Jacobian matrix of the maps. If some eigenvalues are on the unit circle, bifurcation occurs as controlling parameter varies. By numerical simulation, Hopf bifurcation and period- doubling bifurcation of 1-1 periodic motion are analyzed. As controlling parameter varies further, the routes from periodic motion to chaos via quasi-periodic bifurcation and period-doubling bifurcation are investigated, respectively. One of the routes is found to be non-typical.Key words: vibro-impact; Poincar é map; stability; Hopf bifurcation; period-doubling bifurcation; chaos1 引言碰撞振动是工程实际中一种普遍存在的现象。
