1.复习模态分析理论1.1单自由度系统频响函数(幅频、相频、实频与虚频、品质因子等)系统的脉冲响应函数h(t)与系统的频响函数H()是一对傅里叶变换对,与系统的传递函数H(s)是一对拉普拉斯变换对。
即有:复频率响应的实部复频率响应的虚部单自由度系统频响函数的各种表达式及其特征,对频响函数特征的描述采用的几种表达式1)幅频图:幅值与频率之间的关系曲线2)相频图:相位与频率之间的关系曲线3)实频图:实部与频率之间的关系曲线4)虚频图:虚部与频率之间的关系曲线5)矢端轨迹图(Nyquist图)1.2单自由度结构阻尼系统频响函数的各种表达形式频响函数的基本表达式:频响函数的极坐标表达式:,—幅频特性,—相频特性。
频响函数的直角坐标表达式:,—实频特性,—虚频特性频响函数的矢量表达式:1.3单自由度结构阻尼系统频响函数各种表达式图形及数字特征Nyquist图:无论阻尼多大,半功率点总位于水平直径两端,半功率点之间的曲线范围相当大,共振区在Nyquist图上最易反映出来,故用Nyquist图作参数识别较好。
对数幅频图:Bode图不仅能在很宽频段内反映系统的幅频特性而且能将低频段和高频段内幅频特性用最突出的特征反映出来。
2.预习多自由度系统振动响应2.1实模态分析对一个有n个自由度的振动系统,需用n个独立的物理坐标描述其物理参数模型。
在线性范围内,物理坐标系中的自由振动响应为n个主振动的线性叠加,每个主振动都是一种特定形态的自由振动(简谐振动或衰减振动),振动频率即系统的主频率(固有频率或阻尼固有频率),振动形态即系统的主振型(模态或固有振型),对应每个阻尼系统的主振型有相应的模态阻尼。
本节用模态坐标法研究模态参数模型和非参数模型。
坐标变换法的基础是求解系统特征值问题。
特征值与模态频率和模态阻尼有关(不一定就是模态频率)特征矢量与模态矢量相联系(不一定就是模态矢量)。
对无阻尼和比例阻尼系统,表示系统主振型的模态矢量实数矢量,故称实模态系统,相应的模态分析过程是实模态分析。
随机振动系统的建模与分析随机振动是指振动的激励力和/或系统自身的固有参数具有不确定性的振动。
随机振动系统普遍存在于许多领域,如航空航天、土木结构、能源、环境和生物医药等。
因此,研究随机振动现象具有重要的理论和实际意义。
本文将介绍随机振动系统的建模与分析方法。
一、随机振动系统的特点随机振动系统相比于确定性振动系统而言,其具有以下几个显著的特点:1. 激励力的随机性。
激励力通常是噪声、风、地震、电磁干扰等不稳定因素,其具有随机性和不可预测性。
2. 系统特性参数的随机性。
振动系统的特性参数,如质量、刚度、阻尼等都有可能受到制造和安装误差的影响而产生随机性。
3. 振动响应的随机性。
由于振动系统存在着上述两种随机因素的影响,其振动响应也具有随机性。
二、建模方法随机振动系统建模的主要方法有两种,即时域方法和频域方法。
1. 时域方法时域是指由时间t表示的振动信号的域。
时域方法是指通过时间t和振动响应x(t)或速度v(t)、加速度a(t)等时域信号进行随机振动系统的建模和分析。
其中常用的时域方法包括统计时域分析、偏微分方程映射(PDE)方法和随机分析方法等。
2. 频域方法频域是指通过频率f表示的振动信号的域。
频域方法是指通过频率f和振动响应X(f)、速度V(f)、加速度A(f)等频域信号进行随机振动系统的建模和分析。
其中常用的频域方法包括功率谱密度(PSD)分析、阻尼比分析和极值理论等。
不同的振动系统建模方法适用于不同的振动系统类型,选择适当的方法进行建模和分析非常重要。
三、分析方法1. 单自由度(SDOF)系统SDOF系统是指具有一个自由度的振动系统,例如简谐振子、单摆等。
对于SDOF系统,可通过阻尼比和显著性水平等简易参数来描述其振动响应特性。
SDOF系统的分析可以采用传递函数、相关函数、频率响应函数等方法。
2. 多自由度(MDOF)系统MDOF系统是指具有多个自由度的振动系统,例如桥梁、建筑物等。
由于振动系统的振动响应受到多种因素的影响,其分析复杂度较高。
多自由度系统的振动模态分析振动是物体在受到外界作用力或受到初始扰动后产生的周期性运动。
在工程领域中,多自由度系统的振动模态分析是一项重要的研究内容。
本文将介绍多自由度系统的振动模态分析的基本原理和方法。
一、多自由度系统的定义多自由度系统是指由多个相互连接的质点组成的系统。
每个质点都可以在三个坐标方向上自由运动,因此系统的自由度就是质点的个数乘以每个质点的自由度。
多自由度系统的振动模态分析可以帮助我们了解系统的固有振动特性,为工程设计和结构优化提供依据。
二、振动模态的概念振动模态是指多自由度系统在固有频率下的振动形态。
每个固有频率对应一个振动模态,振动模态的数量等于系统的自由度。
振动模态分析可以帮助我们确定系统在不同频率下的振动特性,从而预测系统的响应和寻找可能的共振点。
三、振动模态分析的方法1. 模态分析方法模态分析是一种通过数学方法求解系统的固有频率和振动模态的方法。
常用的模态分析方法包括有限元法、模态超级位置法等。
有限元法是一种基于离散化的方法,将系统分割成有限个小单元,通过求解每个单元的振动特性,最终得到整个系统的振动模态。
模态超级位置法是一种基于物理原理的方法,通过测量系统在不同频率下的振动响应,推导出系统的振动模态。
2. 模态参数的计算模态参数是指描述振动模态特性的参数,包括固有频率、振型、振幅等。
模态参数的计算可以通过实验测量和数值模拟两种方法。
实验测量是通过激励系统,测量系统在不同频率下的振动响应,并通过信号处理和频谱分析等方法计算出模态参数。
数值模拟是通过建立系统的数学模型,利用计算机仿真软件求解系统的振动模态。
四、振动模态分析的应用振动模态分析在工程领域有广泛的应用。
首先,振动模态分析可以帮助工程师了解系统的固有振动特性,从而优化设计和改善结构。
其次,振动模态分析可以用于故障诊断和预测,通过对系统的振动模态进行监测和分析,可以判断系统是否存在异常或潜在故障。
此外,振动模态分析还可以应用于声学工程、航天工程、汽车工程等领域。
振动学知识点总结振动学知识点总结如下:一、振动的基本概念1. 振动的定义:指物体在某一平衡位置附近作来回运动的现象。
2. 振幅:振动物体在做往复运动时,离开平衡位置的最远距离。
3. 周期:振动物体完成一个完整的往复运动所需要的时间。
4. 频率:振动物体每秒钟完成的往复运动次数。
5. 相位:描述振动物体在振动周期中的位置关系。
二、单自由度振动系统1. 单自由度振动系统的概念:由一个自由度由一个自由度运动的质点和它的运动机构构成。
2. 自由振动:指单自由度振动系统在没有外力作用下的振动。
3. 阻尼振动:指单自由度振动系统的振动受到阻尼力的影响。
4. 强迫振动:指单自由度振动系统受到外力作用的振动。
三、非线性振动1. 非线性振动的概念:指振动系统的振动特性不满足线性振动方程的振动现象。
2. 非线性系统的分类:按系统的非线性特征分为几何非线性、材料非线性和边界非线性等。
3. 非线性振动的分析方法:包括解析法和数值法等。
四、多自由度振动系统1. 多自由度振动系统的概念:由多个自由度组成的振动系统。
2. 自由振动:指多自由度振动系统在没有外力作用下的振动。
3. 阻尼振动:指多自由度振动系统的振动受到阻尼力的影响。
4. 特征值问题:多自由度振动系统的固有振动特征。
5. 模态分析:多自由度振动系统振动特征的分析方法。
五、控制振动1. 振动控制的目的:减小系统振动、防止系统振动引起的损伤。
2. 主动振动控制:通过主动装置对系统进行振动控制。
3. 被动振动控制:通过被动装置对系统进行振动控制。
4. 半主动振动控制:融合了主动和被动振动控制的特点。
六、振动信号与分析1. 振动信号的特点:包括时间域特征、频域特征和相位特征等。
2. 振动信号采集与处理:使用传感器采集振动信号,并通过信号处理方法对其进行分析。
3. 振动分析方法:包括频谱分析、波形分析、振动模态分析和振动信号诊断分析等。
七、振动与工程应用1. 振动在机械领域的应用:包括减振、振动吸收、振动监测及振动诊断等。

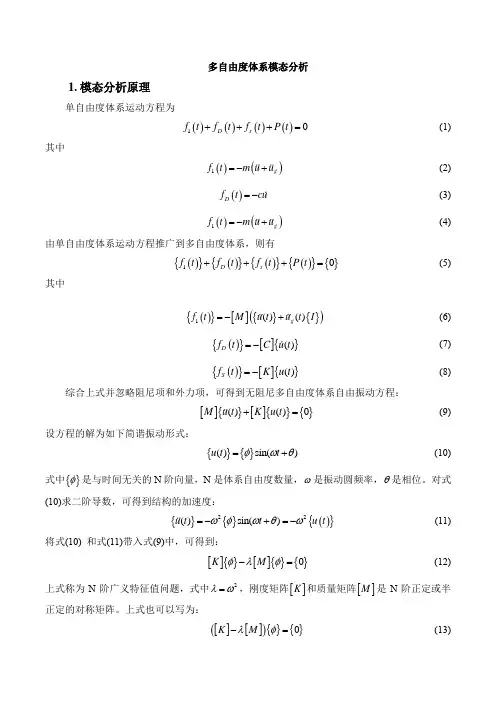

多自由度体系模态分析1. 模态分析原理单自由度体系运动方程为()()()()10D s f t f t f t P t +++= (1)其中()()1g f t m u u =-+ (2)()D f t cu =- (3) ()()1g f t m u u =-+ (4)由单自由度体系运动方程推广到多自由度体系,则有(){}(){}(){}(){}{}10Dsf t f t f t P t +++= (5)其中(){}[]{}{}()1()()gf t M u t ut I =-+ (6)(){}[]{}()Df t C u t =- (7)(){}[]{}()Sf t K u t =- (8)综合上式并忽略阻尼项和外力项,可得到无阻尼多自由度体系自由振动方程:[]{}[]{}{}()()0M u t K u t += (9)设方程的解为如下简谐振动形式:{}{}()sin()u t t φωθ=+ (10)式中{}φ是与时间无关的N 阶向量,N 是体系自由度数量,ω是振动圆频率,θ是相位。
对式(10)求二阶导数,可得到结构的加速度:{}{}(){}22()sin()u t t u t ωφωθω=-+=- (11)将式(10) 和式(11)带入式(9)中,可得到:[]{}[]{}{}0K M φλφ-= (12)上式称为N 阶广义特征值问题,式中2λω=,刚度矩阵[]K 和质量矩阵[]M 是N 阶正定或半正定的对称矩阵。
上式也可以写为:[][](){}{}0K M λφ-= (13)根据齐次非线性方程组的特性,上式有非零解的充要条件是系数行列式等于零,即:()[][]0p K M λλ=-= (14)式(14)是一个关于λ的一元N 次方程,称为多自由度体系的频率方程。
求解可得N 个特征根()1,2,...,i i N λ= 。
将N 个特征根i λ分别代入式(13),可求得相应的N 个特征向量{}()1,2,...,i i N φ=。
机械振动学基础知识振动系统的瞬态响应分析引言机械振动学是研究物体在受到外力作用时产生的振动现象以及振动特性的一门学科。
振动系统在受到外部激励时会产生瞬态响应,瞬态响应是指系统在初始时刻受到外部干扰后,振动幅值和相位都发生变化的过程。
了解振动系统的瞬态响应对于分析系统的动态特性和设计控制策略至关重要。
一、单自由度系统的瞬态响应分析单自由度系统是机械振动学中最基本的振动系统之一,通常由质点和弹簧-阻尼器构成。
在受到外部激励时,单自由度系统的瞬态响应可以通过拉普拉斯变换等方法进行分析。
振动系统的瞬态响应主要包括自由振动和受迫振动两种情况,其中自由振动是指在没有外部激励的情况下系统的振动响应,而受迫振动是指在受到外部激励时系统的振动响应。
二、多自由度系统的瞬态响应分析多自由度系统是由多个质点和弹簧-阻尼器构成的振动系统,具有更加复杂的动力学特性。
在受到外部激励时,多自由度系统的瞬态响应需要通过矩阵计算等方法进行分析。
多自由度系统的振动模态是研究系统振动特性的重要方法,通过振动模态分析可以得到系统的固有频率和振动模型。
三、瞬态响应分析在工程应用中的意义瞬态响应分析在工程实践中具有重要的应用意义,可以帮助工程师了解系统在受到外部干扰时的振动特性,并设计合适的控制策略。
工程领域中的许多振动问题都需要进行瞬态响应分析,例如建筑结构的地震响应、风力作用下桥梁的振动响应等。
结论机械振动学是一门研究物体振动现象和振动特性的重要学科,瞬态响应分析是分析振动系统动态特性的关键方法。
通过对振动系统的瞬态响应进行深入研究,可以更好地理解系统的振动机制,为工程实践提供重要参考依据。
我们需要不断深化对振动系统的瞬态响应分析,推动机械振动学领域的进步与发展。
