cad中螺纹的画法

cad螺纹画法图文详解
在cad螺纹画法中，外螺纹，螺纹牙顶线用粗实线表现，螺纹牙底线用细实线表现，螺纹的收尾线用细实线表现。

对内螺纹也是一样的，内螺纹的螺纹牙底线画在螺纹牙顶线的外侧，剖开时，剖面线要画到螺纹牙顶线处终止。

螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

cad螺纹错误画法
普通螺纹的尺寸标注如图，普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。

完整的螺纹标记如下：
特征代号公称直径×螺距旋向 - 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时，只标注一次;右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注，长型用L表示，短型用S表示。

教你在CAD中进行螺纹绘制在CAD软件中进行螺纹绘制是一个常见且重要的技能，可以帮助我们实现各种设计需求。

下面将为大家介绍一种简单而有效的方法来在CAD中进行螺纹绘制。

步骤1：选择合适的工具和单位首先，在CAD软件中选择一个合适的绘图工具，比如线、圆、弧等。

根据需求，选择合适的单位，如毫米或英寸等。

步骤2：创建基本几何图形根据螺纹的要求，我们需要创建基本的几何图形。

比如，可以使用线工具创建一个螺纹轴线，使用圆工具创建螺纹的外径。

根据需要还可以创建其他必要的几何图形，如螺纹的内径、深度等。

步骤3：绘制螺纹轮廓接下来，我们可以利用CAD软件的绘图工具来绘制螺纹的轮廓。

这里介绍两种常用的方法来进行螺纹的绘制。

方法一：使用旋转和复制操作在CAD软件中，我们可以使用旋转和复制操作来绘制螺纹。

首先，将螺纹轴线旋转至适当的角度。

然后，利用复制操作按照一定的间距复制螺纹的一小段轮廓。

重复这个过程，直到完成整个螺纹的绘制。

方法二：使用螺纹绘制插件除了手动绘制螺纹，还可以利用CAD软件提供的螺纹绘制插件来快速完成绘制。

这些插件通常提供了各种不同类型的螺纹标准以及参数设置选项。

只需要选择适当的参数，插件就可以自动绘制出符合要求的螺纹。

步骤4：调整细节并完善绘制完成螺纹轮廓的绘制后，我们可以进行一些必要的调整和完善。

根据需要，可以使用修剪、延伸、倒角等功能对螺纹进行进一步的加工。

此外，还可以根据实际情况添加文字标注、尺寸标注等，使螺纹绘制更加准确和清晰。

步骤5：保存和导出最后，保存绘制好的螺纹图形，并根据需要导出为各种常见的文件格式，如dwg、dxf等。

这样，我们就可以将螺纹图形输出供他人查看或进行进一步的制造加工。

以上就是在CAD软件中进行螺纹绘制的简单介绍。

通过选择合适的工具和单位，创建基本几何图形，绘制螺纹轮廓，调整细节并完善绘制，最后保存和导出，我们可以轻松地在CAD中完成螺纹的绘制任务。

希望本文对大家有所帮助。

cad螺纹怎么画首先，cad螺纹的绘制需要用到cad软件，因此要先安装cad软件，熟悉cad的基本操作。

绘制cad螺纹的步骤如下：1.选择线条工具，在绘图区域内画一条直线，保证直线的起点与终点处于两个不同的图层上。

2.选择“绘图”-“构建线”-“螺旋”功能，在弹出的对话框中选择“螺纹”类型，并设置螺纹的参数，如螺旋角度、螺旋升距、螺旋线宽度等。

3.按照设置的参数，在绘图区域内生成一条螺纹曲线。

4.使用线条工具，在同一图层内画出螺纹的前两段线段，保证线段的方向与螺纹曲线的方向一致。

5.选择“修剪”工具，将螺纹曲线截断成两个端点。

6.选择“绘制”-“构建线”-“螺旋”功能，再次完成一条螺旋曲线。

7.根据某一段螺纹的长度、后退方向、钻头角度、切削深度等要素设计好一个螺旋加工程序，输入到数控系统中，对工件进行加工。

在绘制cad螺纹时，需要注意以下几个方面：1.选择合适的螺纹绘制工具：cad软件提供了多种螺纹绘制工具，如线性、螺旋、坡度、环形等，需要根据具体需求选择合适的工具。

2.设置螺纹参数：螺纹的参数包括螺旋角度、螺旋升距、螺旋线宽度等，需要根据工件的要求进行设置。

3.确定螺纹的方向：螺纹的方向可以根据工件的要求确定，一般来说螺纹的方向为右旋或左旋。

4.注意螺纹与直线的连接：螺纹与直线的连接需要保证连续平滑，避免出现断裂或重叠的现象。

5.根据加工程序绘制对应螺纹：在绘制cad螺纹的同时，需要根据某一段螺纹的长度、后退方向、钻头角度、切削深度等要素设计好一个螺旋加工程序，输入到数控系统中，对工件进行加工。

总之，绘制cad螺纹需要先熟悉cad软件的基本操作，选择合适的螺纹绘制工具，确定螺纹的方向和参数，保证螺纹与直线的连接平滑连续，同时根据加工程序绘制对应的螺纹。

CAD中怎样绘制螺旋纹
推荐文章
•大学生应该具有怎样的学习态度热度：
•大学生应该具有怎样的心态热度：
•怎样进行课前预习热度：
•高考零分作文选:上了大学又能怎样热度：
•管理者怎样进行时间管理热度：
CAD中怎样绘制螺旋纹
大家都知道CAD绘图非常厉害，所以有很多图形都可以用CAD 绘制。

其实这个也不算太难，下面就让小编告诉你CAD中怎样绘制螺旋纹的方法，一起学习吧。

CAD中绘制螺旋纹的方法
直接输入命令 HELIX，或者点击绘图→螺旋线，即可打开螺旋线绘制功能：
在绘图区域点击需要绘制螺旋线的圆点：
移动鼠标，或者直接输入底面圆半径：
移动鼠标，或者直接输入顶面圆半径：
如果需要修改圆圈数，就输入 t 之后，然后回车：
输入圈数后回车：
移动鼠标，或者直接输入螺旋圈的高度，然后点击绘图区，即可完成螺旋线的绘制：
如下图所示，即已经完成了螺旋线(左侧为俯瞰视图，右侧为3d 视图)：。

如何在CAD中创建螺纹效果螺纹是一种常见的设计元素，可以在制图软件中轻松创建。

在本文中，我们将介绍如何在CAD软件中创建螺纹效果。

请注意，本教程以AutoCAD为例，其他CAD软件可能会有略微不同的操作步骤。

第一步是选择合适的绘图工具。

在AutoCAD中，我们可以使用“多段线”或“样条线”来创建螺纹。

多段线是由一系列有序的线段组成的，而样条线则是由插值算法生成的。

根据具体设计需求，选择适合的绘图工具。

接下来，我们需要确定螺纹的起始点和结束点。

使用CAD软件中的“直线”工具，在绘图区域中确定起点和终点。

建议在绘图前先画一个中轴线，以确保螺纹的对称性。

现在，让我们利用多段线或样条线工具进行绘制。

在AutoCAD中，我们可以使用“PLINE”或“SPLINE”命令来进行绘图。

选择适当的命令后，按照起始点和终点，绘制螺纹的路径。

在绘制时，可以通过控制手柄来调整线段的形状，以创建所需的螺纹图案。

在绘制完路径后，我们需要设置螺纹的参数，如螺距、螺纹角度和线径。

这些参数将决定螺纹的外观。

在AutoCAD中，我们可以使用“属性”命令来设置这些参数。

选择螺纹路径，然后输入属性值来调整螺纹的参数。

另外，你还可以通过调整线段的节点数来改变螺纹的平滑程度。

如果你想要一个更光滑的螺纹，选择样条线工具，增加节点数来增加线段的数量。

相反，如果你想要一个更粗糙的螺纹，选择多段线工具，减少节点数来减少线段的数量。

此外，在创建螺纹时，你还可以考虑添加一些细节，如螺纹头部的倒角或螺纹尾部的锥度。

这些细节将使螺纹看起来更加逼真。

在AutoCAD中，我们可以使用“圆角”和“镜像”命令来添加这些细节。

完成螺纹的绘制后，我们可以进行一些额外的修饰，以使其更加真实。

我们可以使用CAD软件中的渲染工具来给螺纹添加材质和颜色，使其看起来更接近真实物体。

最后，我们可以使用CAD软件中的其他功能，如编辑和布局，来完善我们的螺纹设计。

根据具体设计需求，我们可以对螺纹进行缩放、旋转和偏移等操作，以使其适应不同的设计场景。

cad螺纹怎么画
CAD螺纹的绘制是一项非常重要的工作，下面我将详细介绍一下如何使用CAD软件来绘制螺纹。

步骤1：打开CAD软件并创建新的绘图文件。

选择正确的单位，例如毫米或英寸，以便与实际尺寸匹配。

步骤2：绘制螺纹表面的外轮廓，这取决于螺纹的直径和螺距。

使用圆弧工具来绘制螺纹轮廓。

步骤3：根据螺纹的规格绘制螺纹的主要特征，例如螺纹的深度和厚度。

使用线段工具和矩形工具来绘制这些特征。

步骤4：根据需要绘制螺纹的细节，如倒角和圆角。

倒角和圆角的大小取决于具体的设计要求。

步骤5：绘制螺纹的切割工具，这是用于切割螺纹的工具。

使用线段和圆弧工具来绘制切割工具的形状。

步骤6：根据实际情况，为螺纹添加其他特征，例如切槽和导纹槽。

使用线段和矩形工具来绘制这些特征。

步骤7：使用CAD软件的文本工具，在螺纹周围添加必要的标注。

标注应包括螺纹的直径、螺距和其他重要尺寸。

步骤8：根据需要，调整螺纹的绘图比例和视图。

确保螺纹的绘图比例适合纸张大小，并能清楚显示细节。

步骤9：保存绘图文件，并将其导出为所需的格式，如DWG或PDF。

这样，您就可以与其他人分享或打印绘图。

绘制CAD螺纹需要耐心和精确。

确保您仔细检查绘图，并根据需要进行任何必要的修改。

通过遵循上述步骤，您应该能够成功地绘制CAD螺纹。

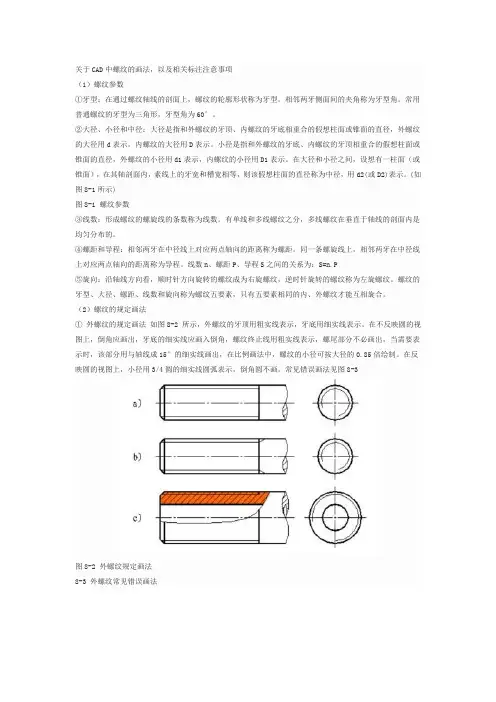

关于CAD中螺纹的画法，以及相关标注注意事项（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

（2）螺纹的规定画法①外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

CAD螺栓、螺纹画法实例演示
一、粗牙螺栓M16图形实例
二、画法步骤
1、画法的总思路：六角头实体，光杆部分实体，螺纹部分实体。

此处只介绍螺纹部分实体。

2、查标准计算出M16粗牙螺纹相关数据、三角形牙型数据，
以12.75直径划螺旋，命令：，比如划4圈螺纹，圈高以螺距2为基准，但是在实际确定圈高时要略大于螺距，如
2.01，为了在扫掠时能够实现，如果等于螺距牙型不能扫掠，
所以只能略大于螺距的近似画法，各种螺纹近似圈高实际尺寸可以自己总结。

3、画出原始牙型，方向如下图
扫掠牙型，选择基点选项扫掠，路径旋转螺旋线，以图中边中点为基点。

实现以下实体。

4、以上螺纹已经画出，下面修正牙型：
（1）在螺纹中心画直径13.84圆柱实体，修正原始小径为螺纹小径取并集。

（2）画内直径16，外直径超过螺纹计算大径大一些的圆筒，差集以修正螺纹大径。

至此螺纹部分完成。

把此部分存入块以备插入使用，长度方向复制后并集可以得到不同长度的螺纹长度。

CAD中绘制螺纹图案的技巧螺纹图案在工程设计中经常被使用，它可以用于螺栓、螺母、螺旋桨等机械装置的绘制。

在CAD软件中绘制螺纹图案并不困难，下面将介绍一些常用的技巧。

第一步，选择适当的单位和标准在开始绘制螺纹图案前，首先需要选择适当的单位制和标准。

常用的单位制有英制和公制，根据设计需求选择合适的单位制。

同时，还需要选择合适的螺纹标准，例如ISO标准、UNC标准、UNF标准等。

第二步，绘制螺纹基线在绘制螺纹图案前，需要先绘制螺纹的基线。

通常，螺纹的基线是一条与轴线平行的直线。

在CAD软件中，可以利用直线绘制工具来绘制基线。

第三步，绘制螺纹的截面形状螺纹的截面形状有多种类型，例如三角形螺纹、矩形螺纹、梯形螺纹等。

根据设计要求选择合适的螺纹类型，并使用CAD软件中的画图工具绘制出螺纹的截面形状。

绘制时需要考虑螺距、螺纹高度和螺纹角等参数。

第四步，利用阵列工具复制螺纹在绘制一个完整的螺纹图案时，可以利用CAD软件提供的阵列工具来复制螺纹。

首先，将绘制好的螺纹截面形状进行复制，并按照规定的螺距进行调整。

然后，利用阵列工具按照需要的数量和方向进行复制。

第五步，处理螺纹的头部和尾部螺纹图案通常有头部和尾部两部分。

在CAD软件中，可以使用画圆工具绘制螺纹的头部和尾部，并根据需要进行调整。

第六步，修整螺纹图案在绘制完整的螺纹图案后，可能需要对其进行一些修整。

例如，删除多余的线条、调整线条的位置等。

CAD软件中提供了丰富的修整工具，可以根据需要进行操作。

第七步，添加螺纹的文字说明为了帮助他人理解螺纹图案，可以在CAD软件中添加文字说明。

例如，标注螺距、标注螺纹名称等。

选择合适的文字工具，在螺纹图案旁边添加文字说明。

第八步，保存和导出在完成螺纹图案的绘制后，不要忘记保存设计文件。

CAD软件通常支持多种文件格式的保存，例如DWG、DXF、PDF等。

根据需要选择合适的文件格式保存设计文件。

以上就是在CAD软件中绘制螺纹图案的一些常用技巧。

用AutoCAD绘制螺纹的实用技巧AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于各个行业中。

在机械设计中，螺纹是一个非常常见的元件，正确绘制螺纹在产品设计中起着至关重要的作用。

本文将介绍一些用AutoCAD绘制螺纹的实用技巧。

一、选择合适的单位和标准在使用AutoCAD绘制螺纹之前，我们首先要选择合适的单位和标准。

螺纹的绘制需要精确的尺寸，因此我们通常选择毫米作为单位，并根据实际需求选择相应的机械标准。

二、使用线型画出螺纹轮廓绘制螺纹的第一步是画出轮廓线。

选择“线型”工具，然后根据螺纹的尺寸，在图纸上绘制出螺纹的基本轮廓。

螺纹的轮廓可以根据需要进行细分，可以选择扁平螺纹、圆形螺纹等不同类型。

三、使用线型绘制螺纹的支撑线在绘制螺纹之前，我们需要在轮廓线上添加一些支撑线，以帮助我们更好地绘制螺纹。

这些支撑线一般是绘制在轮廓线上的平行线，用于指导螺纹的绘制方向和间距。

我们可以使用“偏移”工具或“复制”工具来绘制这些支撑线。

四、使用螺纹工具绘制螺纹AutoCAD提供了专门的螺纹工具，可以帮助我们更方便地绘制螺纹。

在“插入”菜单中选择“螺纹”，然后根据提示输入螺纹的参数，如螺纹的类型、径向距离、螺距等。

然后，选择需要绘制螺纹的轮廓线，AutoCAD会自动绘制出符合要求的螺纹。

五、修饰螺纹线型绘制完螺纹后，我们可以根据需要对螺纹进行修饰。

可以使用“编辑”工具对螺纹线型进行修改，添加一些符号、箭头等，以便更好地表达螺纹的特征。

六、创建螺纹图例为了更好地表达螺纹的参数和特征，我们可以创建一个螺纹图例。

选择合适的文字工具，将螺纹的直径、螺距等参数添加到图例中，并标注清楚。

螺纹图例可以帮助其他人更好地理解螺纹的设计意图。

七、使用块参照库如果我们在不同的设计中频繁使用螺纹，可以将螺纹保存为块参照库。

这样，下次绘制螺纹时，只需要从参照库中选择相应的块参照即可，不需要重新绘制。

综上所述，以上是使用AutoCAD绘制螺纹的一些实用技巧。

用CAD软件绘制螺纹的方法与技巧绘制螺纹是CAD软件中常见的任务之一，掌握绘制螺纹的方法与技巧对于工程师和设计师们来说非常重要。

本文将介绍使用CAD软件进行螺纹绘制的基本步骤和常用技巧。

一、准备工作在开始绘制螺纹之前，首先需要明确螺纹的规格和参数，包括螺距、螺纹类型、直径等信息。

这些参数将直接影响到螺纹的绘制结果，因此需要在绘制之前进行准确的测量和计算。

二、选择绘图工具CAD软件提供了多种工具和命令来绘制螺纹，如旋转、倒角、镜像等功能。

根据不同的螺纹类型和要求，选择合适的绘图工具将大大提高绘制效率和质量。

三、绘制螺纹1. 新建绘图文件：打开CAD软件，点击“新建”按钮创建一个空白绘图文件。

2. 绘制基准线：根据螺纹的直径和螺距，在绘图界面上绘制一条与螺纹轴线平行的直线作为螺纹的基准线。

3. 绘制螺纹轮廓：根据螺纹规格和参数，选择合适的绘图功能，在基准线上绘制螺纹的轮廓。

可以使用“偏移”命令复制基准线，并在新线上绘制螺纹的剖面。

4. 补充细节：根据需要，可以使用“圆角”和“倒角”命令为螺纹的轮廓添加圆滑边缘或斜面。

这将使螺纹看起来更加真实和精确。

5. 验证尺寸：绘制完成后，使用CAD软件提供的测量工具验证螺纹的尺寸是否符合设计要求。

四、常用技巧1. 使用数组命令：CAD软件通常提供数组命令，可以通过指定间距和数量快速生成一系列平行的螺纹。

这对于绘制较长的螺纹或者多个相同螺纹的情况非常有用。

2. 使用参数化设计：一些高级CAD软件支持参数化设计，即可以通过调整参数值来改变设计中的尺寸和形状。

通过定义一些基本参数，如螺距和直径，可以轻松地生成不同规格的螺纹。

3. 应用材质和质感：CAD软件中的材质和质感功能可以使螺纹外观更加逼真。

根据实际需要，选择合适的材质和质感来增加螺纹的真实感和可视效果。

总结：CAD软件提供了丰富的工具和功能，使得绘制螺纹变得更加高效和精确。

通过掌握绘制螺纹的基本步骤和常用技巧，可以轻松地实现各种类型和规格的螺纹绘制。

第一，用直线工具画如图1的图形，并将它转换成面域。

第二，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或 [起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。

第三，操作菜单“视图”→“三维视图”→“后视”。

第四，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点 <0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。

操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。

在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。

第五，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。

点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。

第六，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。

第七，在空白处画一个如图4的图形，并将它转换成面域。

点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。

第八，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。

CAD中绘制螺纹与螺距计算的技巧螺纹是一种常见的机械连接方式，可以用于连接零件，传递力量或调节位置。

在CAD软件中绘制螺纹可以实现精确的设计和制造，同时计算螺距也是绘制螺纹的关键。

绘制螺纹在CAD软件中绘制螺纹有多种方法，下面介绍一种常用的方法。

首先，在CAD软件中创建一个线段，并确定线段的起点和终点。

这个线段将成为螺纹的轴线。

然后，在线段的一个端点处创建一个圆，作为螺纹的起始点。

接下来，通过绘制螺纹的指定半径大小的圆弧，与起始点的圆相切并覆盖整个线段。

根据需要，可以选择内螺纹或外螺纹。

在CAD软件中，绘制圆弧的方法有很多。

可以使用圆心角、起始角和终止角确定圆弧的位置和大小。

也可以使用半径和角度确定圆弧的位置和大小。

绘制好第一个圆弧后，根据需要，可以复制圆弧并按螺纹的螺距进行平移和旋转。

重复这个过程，直到绘制出完整的螺纹。

螺距的计算螺距是螺纹上相邻螺纹的间距，用于确定螺纹的密度。

在CAD软件中计算螺距有多种方法，下面介绍一种常用的方法。

首先，确定螺纹的类型，例如标准螺纹、直径螺纹、三角螺纹等。

不同类型的螺纹计算螺距的方法有所不同。

对于标准螺纹，螺距可以通过公式计算得出。

公式为：螺距 = 1 /螺纹密度。

其中，螺纹密度是单位长度上螺纹的数量。

例如，当螺纹密度为10时，螺距为1 / 10 = 0.1。

对于直径螺纹，螺距可以通过公式计算得出。

公式为：螺距= π /螺纹密度。

其中，π是圆周率，约等于3.14。

对于三角螺纹，螺距可以通过公式计算得出。

公式为：螺距 = 正弦值 / 螺纹密度。

其中，正弦值是螺纹半径与螺纹高度之比。

根据螺纹的类型和需要，选择相应的计算方法来计算螺距。

在CAD软件中，可以使用数学函数和变量来进行螺距的计算。

可以使用公式编辑器或脚本编辑器来编写计算螺距的代码。

根据软件的不同，具体的操作和使用方法可能会有所不同。

总结绘制螺纹和计算螺距是CAD软件中绘制和设计机械部件的重要技巧。

通过合理的绘制和准确的螺距计算，可以实现精确的设计和制造。

CAD画螺纹方法螺纹是机械制造中经常使用的一种连接方式，它可以使零部件之间实现螺旋紧固，提高工件的可靠性和稳定性。

在CAD软件中，如何画出标准的螺纹就是工程师们关注的重点。

本文将介绍几种常用的CAD画螺纹方法，步骤清晰，易于操作。

一、直接绘制法在AutoCAD、Pro/E、CATIA等CAD软件中，直接绘制螺纹是最简单也是最常用的方法。

该方法的优点是快捷、直观，缺点是需要手动输入许多参数。

下面以Pro/E软件为例，介绍如何使用直接绘制法画螺纹：步骤一：选择绘制直线工具，在距离起点一定距离的位置开始画出一条直线。

步骤二：选择绘制螺旋曲线工具，输入螺纹高度和螺距等参数，并选择合适的起点和终点位置。

步骤三：选择绘制切线工具，在螺旋线上选择一个点，输入相应的方向角度。

步骤四：选择绘制圆弧工具，根据螺纹的外径和螺距计算出心圆直径和圆弧半径，并在螺旋线上确定圆心和起止角度。

步骤五：重复上述步骤，直至完成整个螺纹的绘制。

在这个过程中，需要根据具体的参数仔细计算和选择。

除此之外，Pro/E还提供了其他各种功能，如草图、实体建模和特征库等，可以极大地提高绘图效率和精度。

二、自动绘制法如果直接绘制螺纹过于繁琐，也可以使用CAD软件中的自动绘制功能。

这种方法需要使用插件或脚本来实现，但是速度较快，精度较高。

下面以CADTools插件为例，介绍如何使用自动绘制法画螺纹：步骤一：安装CADTools插件，并在软件中打开相应的工作界面。

步骤二：选择螺纹绘制工具，输入螺距、螺旋方向和轴向长度等参数。

步骤三：按照插件的提示，输入螺纹的起始点和终止点。

步骤四：选择螺纹的截面形状和尺寸，如圆形、方形、三角形等。

步骤五：等待插件自动生成螺纹图形，并对其进行修正和调整。

这种方法减少了手动输入的过程，提高了绘图的速度和准确性。

但是由于插件的不同，具体的操作步骤和参数设置也会有所不同。

三、导入模型法如果需要在一个比较复杂的工程项目中添加螺纹，直接绘制法和自动绘制法可能无法满足需求。

CAD中绘制螺纹和螺母的技巧螺纹和螺母是常见的机械零件，在CAD软件中绘制它们可以帮助我们更好地理解和设计工程项目。

本文将向大家介绍一些绘制螺纹和螺母的技巧，希望对使用CAD软件进行机械设计的朋友们有所帮助。

一、绘制螺纹在CAD软件中，绘制螺纹可以通过利用线段、圆弧和偏移等命令来完成。

下面我们以绘制内螺纹为例，演示一下具体的步骤。

首先，选择绘制线段的命令，并在绘图界面上绘制一个与螺纹轴线平行的线段，这个线段将作为螺纹的中心轴线。

然后，选择偏移命令，并将之前绘制的线段偏移出一定距离，即为螺纹的半径。

接下来，选择绘制圆弧的命令，并在底部的线段上绘制出一个半径等于螺纹半径的圆弧，这个圆弧将作为螺纹的截面。

最后，使用偏移命令将刚才绘制的圆弧向内偏移，来绘制螺纹的螺距。

二、绘制螺母螺母是与螺纹搭配使用的零件，我们可以利用CAD软件快速绘制出螺母的图形。

下面我们以绘制六边形螺母为例，介绍具体的步骤。

首先，选择绘制六边形的命令，并在绘图界面上绘制一个六边形，这个六边形将作为螺母的外形边界。

然后，使用六边形内接圆的命令，绘制出一个与六边形外接圆相切的内接圆，这个圆将作为螺母的攻丝孔。

接下来，利用偏移命令，在六边形的各个边界上分别绘制出与攻丝孔相切的圆，这些圆将作为螺母的凹槽。

最后，使用修剪命令将多余部分删除，绘制完成。

三、绘制螺纹和螺母的注意事项在绘制螺纹和螺母时，我们需要注意以下几个方面：1.单位选择：在CAD中，单位的选择对于绘制的准确性非常重要。

我们需要根据实际需求选择合适的单位，比如毫米、厘米或英寸。

2.层次设置：为了方便后续的图层管理和编辑，我们可以将螺纹和螺母设置在不同的图层中。

这样可以更好地管理和控制绘制的图形。

3.参数设置：在绘制螺纹和螺母时，我们可以根据实际需求设置一些参数，比如螺距、螺纹深度等。

这样可以根据项目需求进行定制。

4.尺寸标注：在绘制螺纹和螺母时，我们可以使用CAD软件提供的尺寸标注功能进行标注。

精心整理cad螺纹的画法：
?螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有相同剖面的连续突出，一般称为“牙”。

一、?螺纹的形成?
????螺纹直径有大径（外螺纹用d表示，内螺纹用D表示）、中径和小径之分。

????外螺纹的大径和内螺纹的小径均称为顶径；外螺纹的小径和内螺纹的大径均称为底径。

????螺纹的公称直径为大径（管螺纹用尺寸代号表示）。

3、?线数（n）?
????单线螺纹??沿一条螺旋线所形成的螺纹；
????多线螺纹??沿二条或两条以上在轴向等距分布的螺旋线所形成的螺纹。

的螺纹。

?3、非标准螺纹??凡牙型不符合国家标准的螺纹。

四、螺纹的规定画法?
????螺纹的真实投影是繁琐的，为简化作图，国家标准《机械制图》
规定了螺纹的规定画法。

?1、外螺纹的画法
????螺纹的牙顶（大径）及终止线画粗实线；螺纹的牙底（小径）画细实线。

????在垂直螺纹轴线的投影面的视图中，表示螺纹牙底的细实线圆
角的大小无关。

cad里如何画螺纹
螺纹一般是螺丝上面或者一些机械零件所有的纹理，那么大家知道cad里如何画螺纹吗?下面是店铺整理的方法，希望能给大家解答。

cad里画螺纹的方法：
画3D最好还是转到三维建模空间来画，下面是三维建模里面常用的工具
再调一个三维导航，在工具栏上右击就可以找到，选用轴测
还有UCS2,也是在工具栏上右击就可以找到的
工作空间暂时就先这样，其他待会用到再调出吧。

先画圆柱体再画螺纹线，不然反过来不好找同轴，尺寸大概就可以了，命令CYL
这里用R30X50
一般都是在二维线框里面画，接下来画螺旋线了，为了方便看图，在圆柱体的顶部画
这个螺旋线的路径就是螺纹的路径，如果就按这路径画螺纹未免太粗了
画出来的效果是这样子
接下来要改螺纹的圈数，让它密一点，选中螺纹右击选特性
用12圈，然后圈高就是6.666循环了，有小数好啊，待会我就用6*6*6△的螺纹
接下来要把坐标移动到螺旋线的端点，命令UCS
注意坐标得有一个指向圆心，不然有可能螺纹翻转，然后在端点做三角形
把三角形做成面域，不然扫掠不了，命令REG 选中三边确定
说了半天，开始扫掠，命令SWEEP 选△确定，再选螺旋线
效果出来了
这时候该把圆柱体拉伸上来相切了拉伸了80跟原来螺旋线高度一样，螺纹染个色好看点
最后了，用差集把螺纹切出来，命令SU
再修理一下
最终渲染出来的效果。

CAD中的螺纹和螺纹生成的详细指南螺纹是工程设计和制造中常用的一种连接方式。

在CAD软件中，生成准确的螺纹模型是必不可少的。

本文将详细介绍CAD中螺纹的生成及相关技巧。

一、绘制基本曲线在CAD软件中，我们首先需要绘制基本的轮廓曲线，螺纹的生成将基于这个曲线展开。

通常，我们可以使用线段或者样条线工具来勾勒出螺纹的轮廓。

根据设计要求，确定曲线的起点和终点，选择合适的曲线类型，并绘制出闭合的轮廓。

二、生成螺纹轮廓1. 选择螺纹工具在CAD软件中，通常会提供多种生成螺纹的工具，如旋转包络、螺旋线生成等。

根据自己的需求和软件的功能，选择最适合的螺纹工具。

2. 参数设置根据设计要求，设置螺纹的参数。

包括螺距、螺纹的深度和宽度等。

螺距是指在螺纹中，相邻两个螺纹之间的距离；螺纹的深度是指螺纹的高度；螺纹的宽度是指螺纹的宽度。

3. 生成轮廓根据设置的参数，使用选定的螺纹工具生成螺纹轮廓。

在生成过程中，注意设置合适的密度和精度，以确保生成的螺纹轮廓准确且平滑。

三、优化螺纹模型生成的螺纹模型可能会存在一些缺陷或者需要进一步优化。

以下是一些常见的优化技巧。

1. 平滑处理生成的螺纹模型可能会有一些直线段或者不够光滑的地方。

使用平滑工具或者曲线修剪工具可以调整曲线的形状，使其更加平滑。

2. 节点处理螺纹的轮廓可能会有一些多余的节点，使用节点编辑工具可以轻松删除这些多余的节点，以简化模型。

3. 曲线修剪生成的螺纹轮廓可能会超出需要的范围，使用曲线修剪工具可以将其修剪为需要的长度。

4. 尺寸调整根据实际需要，调整螺纹模型的尺寸。

通过缩放或者拉伸来实现尺寸的调整。

四、螺纹模型的应用生成优化后的螺纹模型后，我们可以将其应用到设计中或者制造中。

1. 导出模型将螺纹模型导出为常用的文件格式，如STL、STEP等，以便在其他软件中使用。

2. 加工分析将螺纹模型导入到CAM软件中，进行加工分析。

通过加工仿真，可以预先检查螺纹的加工情况，确保其加工质量。
