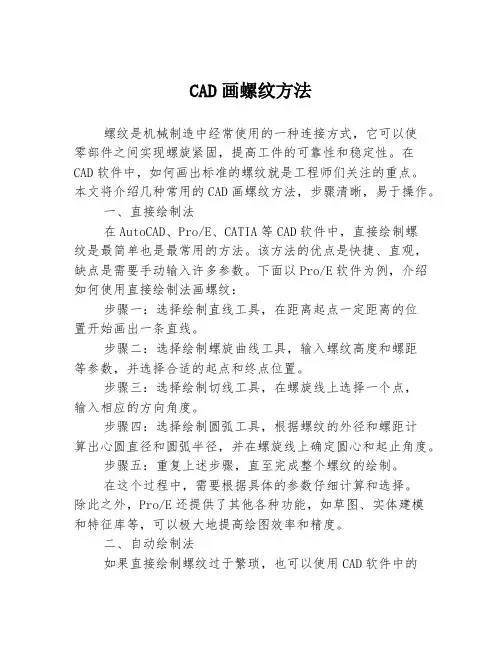

CAD画螺纹方法螺纹是机械制造中经常使用的一种连接方式，它可以使零部件之间实现螺旋紧固，提高工件的可靠性和稳定性。
在CAD软件中，如何画出标准的螺纹就是工程师们关注的重点。
本文将介绍几种常用的CAD画螺纹方法，步骤清晰，易于操作。
一、直接绘制法在AutoCAD、Pro/E、CATIA等CAD软件中，直接绘制螺纹是最简单也是最常用的方法。
该方法的优点是快捷、直观，缺点是需要手动输入许多参数。
下面以Pro/E软件为例，介绍如何使用直接绘制法画螺纹：步骤一：选择绘制直线工具，在距离起点一定距离的位置开始画出一条直线。
步骤二：选择绘制螺旋曲线工具，输入螺纹高度和螺距等参数，并选择合适的起点和终点位置。
步骤三：选择绘制切线工具，在螺旋线上选择一个点，输入相应的方向角度。
步骤四：选择绘制圆弧工具，根据螺纹的外径和螺距计算出心圆直径和圆弧半径，并在螺旋线上确定圆心和起止角度。
步骤五：重复上述步骤，直至完成整个螺纹的绘制。
在这个过程中，需要根据具体的参数仔细计算和选择。
除此之外，Pro/E还提供了其他各种功能，如草图、实体建模和特征库等，可以极大地提高绘图效率和精度。
二、自动绘制法如果直接绘制螺纹过于繁琐，也可以使用CAD软件中的自动绘制功能。
这种方法需要使用插件或脚本来实现，但是速度较快，精度较高。
下面以CADTools插件为例，介绍如何使用自动绘制法画螺纹：步骤一：安装CADTools插件，并在软件中打开相应的工作界面。
步骤二：选择螺纹绘制工具，输入螺距、螺旋方向和轴向长度等参数。
步骤三：按照插件的提示，输入螺纹的起始点和终止点。
步骤四：选择螺纹的截面形状和尺寸，如圆形、方形、三角形等。
步骤五：等待插件自动生成螺纹图形，并对其进行修正和调整。
这种方法减少了手动输入的过程，提高了绘图的速度和准确性。
但是由于插件的不同，具体的操作步骤和参数设置也会有所不同。
三、导入模型法如果需要在一个比较复杂的工程项目中添加螺纹，直接绘制法和自动绘制法可能无法满足需求。
