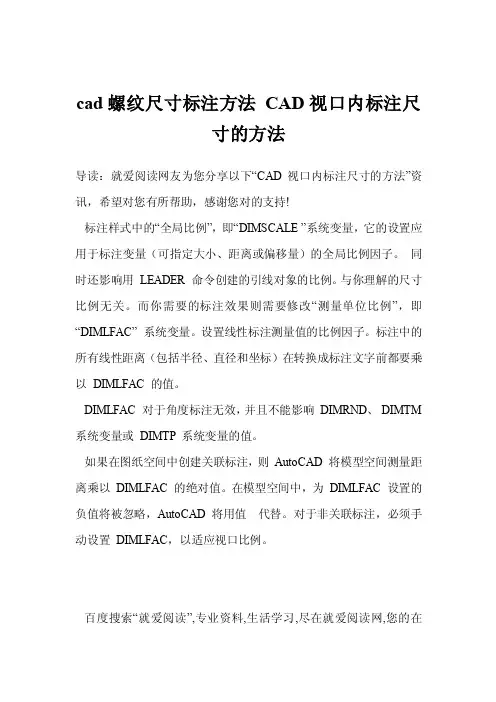

cad螺纹尺寸标注方法CAD视口内标注尺
寸的方法
导读：就爱阅读网友为您分享以下“CAD视口内标注尺寸的方法”资讯，希望对您有所帮助，感谢您对的支持!
标注样式中的“全局比例”，即“DIMSCALE ”系统变量，它的设置应用于标注变量（可指定大小、距离或偏移量）的全局比例因子。

同时还影响用LEADER 命令创建的引线对象的比例。

与你理解的尺寸比例无关。

而你需要的标注效果则需要修改“测量单位比例”，即“DIMLFAC” 系统变量。

设置线性标注测量值的比例因子。

标注中的所有线性距离（包括半径、直径和坐标）在转换成标注文字前都要乘以DIMLFAC 的值。

DIMLFAC 对于角度标注无效，并且不能影响DIMRND、DIMTM 系统变量或DIMTP 系统变量的值。

如果在图纸空间中创建关联标注，则AutoCAD 将模型空间测量距离乘以DIMLFAC 的绝对值。

在模型空间中，为DIMLFAC 设置的负值将被忽略，AutoCAD 将用值代替。

对于非关联标注，必须手动设置DIMLFAC，以适应视口比例。

百度搜索“就爱阅读”,专业资料,生活学习,尽在就爱阅读网,您的在
线图书馆。

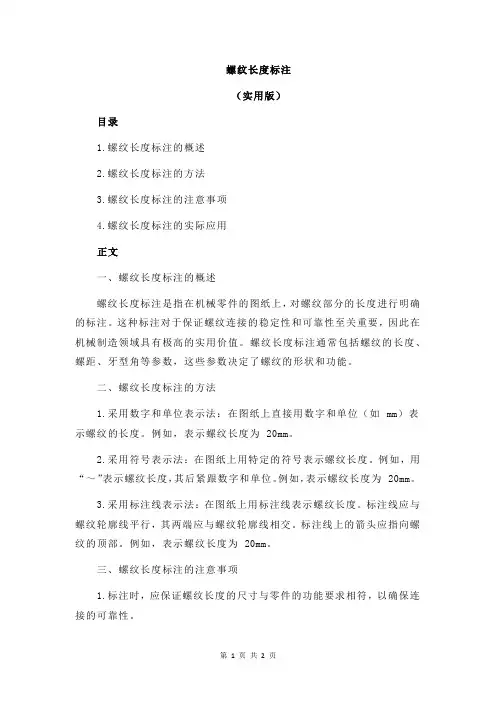

螺纹长度标注（实用版）目录1.螺纹长度标注的概述2.螺纹长度标注的方法3.螺纹长度标注的注意事项4.螺纹长度标注的实际应用正文一、螺纹长度标注的概述螺纹长度标注是指在机械零件的图纸上，对螺纹部分的长度进行明确的标注。

这种标注对于保证螺纹连接的稳定性和可靠性至关重要，因此在机械制造领域具有极高的实用价值。

螺纹长度标注通常包括螺纹的长度、螺距、牙型角等参数，这些参数决定了螺纹的形状和功能。

二、螺纹长度标注的方法1.采用数字和单位表示法：在图纸上直接用数字和单位（如 mm）表示螺纹的长度。

例如，表示螺纹长度为 20mm。

2.采用符号表示法：在图纸上用特定的符号表示螺纹长度。

例如，用“～”表示螺纹长度，其后紧跟数字和单位。

例如，表示螺纹长度为 20mm。

3.采用标注线表示法：在图纸上用标注线表示螺纹长度。

标注线应与螺纹轮廓线平行，其两端应与螺纹轮廓线相交。

标注线上的箭头应指向螺纹的顶部。

例如，表示螺纹长度为 20mm。

三、螺纹长度标注的注意事项1.标注时，应保证螺纹长度的尺寸与零件的功能要求相符，以确保连接的可靠性。

2.标注时，应考虑螺纹的牙型角、螺距等因素，以保证标注的准确性。

3.标注时，应遵循图纸的绘制规范，以保证标注的清晰度和可读性。

四、螺纹长度标注的实际应用在实际的机械零件设计中，螺纹长度标注的应用非常广泛。

例如，在螺纹连接件、螺纹孔、螺纹轴等零件的设计中，都需要进行螺纹长度标注。

通过准确的螺纹长度标注，可以有效地指导生产和装配，确保零件的功能和性能。

综上所述，螺纹长度标注是机械零件设计中不可或缺的一环，对于保证螺纹连接的稳定性和可靠性具有重要意义。

螺丝、螺栓、螺钉的CAD 画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制

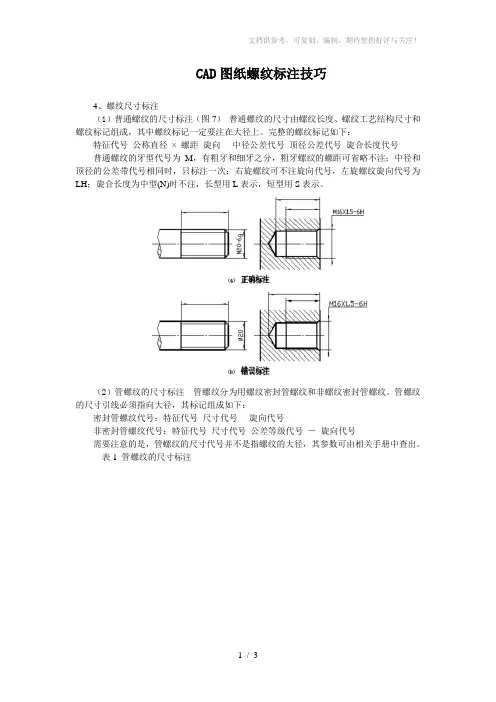

CAD图纸‎螺纹标注技‎巧
4、螺纹尺寸标‎注
（1）普通螺纹的‎尺寸标注（图7）普通螺纹的‎尺寸由螺纹‎长度、螺纹工艺结‎构尺寸和螺‎纹标记组成‎，其中螺纹标‎记一定要注‎在大径上。

完整的螺纹‎标记如下：特征代号公称直径×螺距旋向- 中径公差代‎号顶径公差代‎号旋合长度代‎号
普通螺纹的‎牙型代号为‎M，有粗牙和细‎牙之分，粗牙螺纹的‎螺距可省略‎不注；中径和顶径‎的公差带代‎号相同时，只标注一次‎；右旋螺纹可‎不注旋向代‎号，左旋螺纹旋‎向代号为L‎H；旋合长度为‎中型(N)时不注，长型用L表‎示，短型用S表‎示。

（2）管螺纹的尺‎寸标注管螺纹分为‎用螺纹密封‎管螺纹和非‎螺纹密封管‎螺纹。

管螺纹的尺‎寸引线必须‎指向大径，其标记组成‎如下：
密封管螺纹‎代号：特征代号尺寸代号- 旋向代号
非密封管螺‎纹代号：特征代号尺寸代号公差等级代‎号－旋向代号
需要注意的‎是，管螺纹的尺‎寸代号并不‎是指螺纹的‎大径，其参数可由‎相关手册中‎查出。

表1 管螺纹的尺‎寸标注
三、一些螺纹的‎绘制技巧和‎标注技巧。

在浩辰CA‎D机械软件‎中，提供了简单‎的螺纹孔的‎标准画法，还提供了更‎加全面的螺‎纹标注。

打开浩辰C‎A D机械软‎件，在菜单栏【浩辰机械】--【构造工具】--【单孔】/【构造孔】在这里依照‎命令行提示‎，输入直径和‎放置位置即‎可得到我们‎的螺纹孔。

在标注方面‎，更是提供了‎全面的螺纹‎标注，【浩辰机械】--【尺寸标注】--【螺纹标注】弹出如图窗‎口，里面提供了‎所有螺纹的‎标准标注格‎式和选项。

CAD图纸螺纹画法技巧一、螺纹参数1、牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

2、大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

3、线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

4、螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P5、旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

二、螺纹的规定画法1、外螺纹的规定画法如图1所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图2图1 外螺纹规定画法图2 外螺纹常见错误画法2、内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

若为盲孔，采用比例画法时，终止线到孔的末端的距离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度绘制（图3）。

cad螺纹画法图文详解
在cad螺纹画法中，外螺纹，螺纹牙顶线用粗实线表现，螺纹牙底线用细实线表现，螺纹的收尾线用细实线表现。

对内螺纹也是一样的，内螺纹的螺纹牙底线画在螺纹牙顶线的外侧，剖开时，剖面线要画到螺纹牙顶线处终止。

螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

cad螺纹错误画法
普通螺纹的尺寸标注如图，普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。

完整的螺纹标记如下：
特征代号公称直径×螺距旋向 - 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时，只标注一次;右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注，长型用L表示，短型用S表示。

螺纹标注方法螺纹标注方法是机械制图过程中的重要标注技术，用于指示零件螺纹的参数、位置和方向。

本文旨在介绍螺纹标注方法的基本规范、标注要素及应用注意事项。

一、基本规范1.标注位置：螺纹标注一般放置在图纸的零件上方，不得遮盖其他标注和视图。

对于多个螺纹标注，应按照零件的重要性、复杂程度和标注的先后顺序进行排列，同时尽可能减少标注数量。

2.标注形式：螺纹标注应以等高粗斜字体书写，比例为1:2:0.5。

标注线由标注符号和标注线组成，标注线应呈现与螺纹平行的形态，标注符号放置在标注线之外，与螺纹轴线相交，且不能重叠。

3.标注标准：螺纹标注应遵循国家、行业有关标准规定，尤其是GB/T 18254-2002《机械制图螺纹标注》中的规定。

标注顺序一般遵照“直径-螺距-牙型”（或“直径-链距-牙型”）的顺序。

4.标注精度：螺纹标注应尽可能精确，一般应保留至小数点后一位或二位，特殊情况下可以适当扩充精度。

对于精度特殊要求的螺纹，应事先进行特殊标注说明。

二、标注要素1.螺纹类型：螺纹类型是指螺纹的牙型或者螺纹距离类型，如三角螺纹、矩形螺纹、圆弧形螺纹等。

标注应明确指出螺纹的类型以方便制造。

2.螺旋方向：螺旋方向表明了螺旋线的旋转方向，主要有两种，一种是右旋螺纹，一种是左旋螺纹。

标注应明确指出螺纹的旋转方向以避免误解。

3.直径：直径是指螺纹轴线上两螺纹上相对的两个圆柱的最大直径。

螺纹直径的标注应指出其位于哪一端，并标明符号“D”。

4.螺距：螺距是指同一螺纹轴线上临近两个相邻螺纹之间的轴向距离。

螺距的标注应标明符号“P”。

5.牙型：牙型是指螺纹的牙形线特征。

根据不同的牙型，螺纹标注会有所不同。

如三角螺纹标注为“MxP(或xh)”、矩形螺纹标注为“MxPy(或Mxh或Py)”等。

三、应用注意事项1.螺纹标注要注重简洁、准确，标明必要的螺纹参数，避免冗长不必要的标注。

2.螺纹标注不得超出视图的范围，避免与其他标注重叠和混乱。

CAD图纸螺纹标注技巧
4、螺纹尺寸标注
（1）普通螺纹的尺寸标注（图7）普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。

完整的螺纹标记如下：特征代号公称直径×螺距旋向- 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；中径和顶径的公差带代号相同时，只标注一次；右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；旋合长度为中型(N)时不注，长型用L表示，短型用S表示。

（2）管螺纹的尺寸标注管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。

管螺纹的尺寸引线必须指向大径，其标记组成如下：
密封管螺纹代号：特征代号尺寸代号- 旋向代号
非密封管螺纹代号：特征代号尺寸代号公差等级代号－旋向代号
需要注意的是，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。

表1 管螺纹的尺寸标注
三、一些螺纹的绘制技巧和标注技巧。

在浩辰CAD机械软件中，提供了简单的螺纹孔的标准画法，还提供了更加全面的螺纹标注。

打开浩辰CAD机械软件，在菜单栏【浩辰机械】--【构造工具】--【单孔】/【构造孔】在这里依照命令行提示，输入直径和放置位置即可得到我们的螺纹孔。

在标注方面，更是提供了全面的螺纹标注，【浩辰机械】--【尺寸标注】--【螺纹标注】弹出如图窗口，里面提供了所有螺纹的标准标注格式和选项。

螺纹标注方法螺纹是一种常见的机械连接方式，它广泛应用于各种机械设备和工程结构中。

螺纹连接的质量直接影响着设备的安全性和可靠性，因此正确的螺纹标注方法对于机械加工和装配至关重要。

本文将介绍螺纹标注的方法和注意事项，帮助大家更好地理解和应用螺纹标注。

一、螺纹标注的基本要求。

1. 螺纹标注应清晰、准确、易读，标注线应细、直、平整，标注字迹应端正工整，标注箭头应指向螺纹轴线方向。

2. 螺纹标注应尽量放在螺纹轴线的附近，标注线与螺纹轴线的夹角不宜大于45度。

3. 螺纹标注应标注在视图上能看得见的位置，不得遮挡视图的重要特征。

二、螺纹标注的方法。

1. 外螺纹的标注方法。

外螺纹的标注通常采用等高线表示法，即在螺纹轴线附近画一条与螺纹轴线平行的线，并在该线上标注螺纹的参数，如螺距、公称直径等。

标注箭头指向螺纹轴线方向，标注字母H表示螺距，字母D表示公称直径，标注线上方标注螺距数值，标注线下方标注公称直径数值。

2. 内螺纹的标注方法。

内螺纹的标注方法与外螺纹类似，也采用等高线表示法，标注箭头指向螺纹轴线方向，标注字母H表示螺距，字母D表示公称直径，标注线上方标注螺距数值，标注线下方标注公称直径数值。

三、螺纹标注的注意事项。

1. 螺纹标注时应根据实际情况选择合适的标注方法，确保标注清晰、准确。

2. 在标注螺纹时，应注意与其他特征的对应关系，避免标注混乱，影响图纸的整洁和美观。

3. 螺纹标注应符合国家标准和行业规范，标注参数应准确无误。

四、螺纹标注的应用范围。

螺纹标注方法适用于各种机械零件的图纸设计和制造过程中，如螺母、螺栓、螺钉等零部件的螺纹标注。

正确的螺纹标注方法可以有效提高零件的加工精度和装配质量，保证设备的安全性和可靠性。

五、总结。

螺纹标注是机械制图中的重要内容，正确的螺纹标注方法对于机械加工和装配至关重要。

通过本文的介绍，相信大家对螺纹标注有了更深入的了解，能够在实际工作中更加准确地进行螺纹标注，提高机械零件的加工质量和装配精度。

CAD中绘制螺纹图案的技巧螺纹图案在工程设计中经常被使用，它可以用于螺栓、螺母、螺旋桨等机械装置的绘制。

在CAD软件中绘制螺纹图案并不困难，下面将介绍一些常用的技巧。

第一步，选择适当的单位和标准在开始绘制螺纹图案前，首先需要选择适当的单位制和标准。

常用的单位制有英制和公制，根据设计需求选择合适的单位制。

同时，还需要选择合适的螺纹标准，例如ISO标准、UNC标准、UNF标准等。

第二步，绘制螺纹基线在绘制螺纹图案前，需要先绘制螺纹的基线。

通常，螺纹的基线是一条与轴线平行的直线。

在CAD软件中，可以利用直线绘制工具来绘制基线。

第三步，绘制螺纹的截面形状螺纹的截面形状有多种类型，例如三角形螺纹、矩形螺纹、梯形螺纹等。

根据设计要求选择合适的螺纹类型，并使用CAD软件中的画图工具绘制出螺纹的截面形状。

绘制时需要考虑螺距、螺纹高度和螺纹角等参数。

第四步，利用阵列工具复制螺纹在绘制一个完整的螺纹图案时，可以利用CAD软件提供的阵列工具来复制螺纹。

首先，将绘制好的螺纹截面形状进行复制，并按照规定的螺距进行调整。

然后，利用阵列工具按照需要的数量和方向进行复制。

第五步，处理螺纹的头部和尾部螺纹图案通常有头部和尾部两部分。

在CAD软件中，可以使用画圆工具绘制螺纹的头部和尾部，并根据需要进行调整。

第六步，修整螺纹图案在绘制完整的螺纹图案后，可能需要对其进行一些修整。

例如，删除多余的线条、调整线条的位置等。

CAD软件中提供了丰富的修整工具，可以根据需要进行操作。

第七步，添加螺纹的文字说明为了帮助他人理解螺纹图案，可以在CAD软件中添加文字说明。

例如，标注螺距、标注螺纹名称等。

选择合适的文字工具，在螺纹图案旁边添加文字说明。

第八步，保存和导出在完成螺纹图案的绘制后，不要忘记保存设计文件。

CAD软件通常支持多种文件格式的保存，例如DWG、DXF、PDF等。

根据需要选择合适的文件格式保存设计文件。

以上就是在CAD软件中绘制螺纹图案的一些常用技巧。

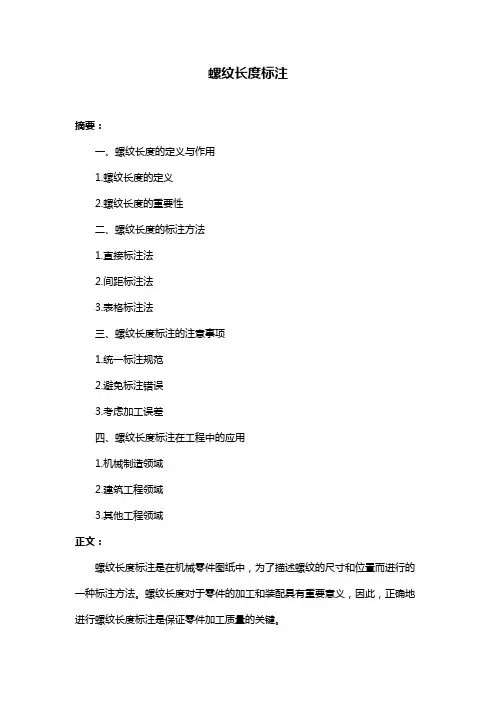

螺纹长度标注
摘要：
一、螺纹长度的定义与作用
1.螺纹长度的定义
2.螺纹长度的重要性
二、螺纹长度的标注方法
1.直接标注法
2.间距标注法
3.表格标注法
三、螺纹长度标注的注意事项
1.统一标注规范
2.避免标注错误
3.考虑加工误差
四、螺纹长度标注在工程中的应用
1.机械制造领域
2.建筑工程领域
3.其他工程领域
正文：
螺纹长度标注是在机械零件图纸中，为了描述螺纹的尺寸和位置而进行的一种标注方法。

螺纹长度对于零件的加工和装配具有重要意义，因此，正确地进行螺纹长度标注是保证零件加工质量的关键。

螺纹长度的标注方法有多种，常见的有直接标注法、间距标注法和表格标注法。

直接标注法是在图纸上直接用线段或箭头表示螺纹的长度；间距标注法是通过两个基准点之间的距离来表示螺纹长度；表格标注法是在图纸上方的表格中列出螺纹长度的数值。

在实际应用中，可以根据零件的具体情况选择合适的标注方法。

在标注螺纹长度时，需要注意以下几点：首先，要遵循统一的标注规范，以确保图纸的清晰易懂；其次，要避免标注错误，例如数值错误、单位错误等；最后，要考虑加工误差，预留一定的加工余量，以保证零件的实际加工质量。

螺纹长度标注在工程领域中有着广泛的应用。

在机械制造领域，螺纹连接是常见的连接方式，正确标注螺纹长度有助于保证零件的正确安装和拆卸；在建筑工程领域，螺纹钢筋是建筑结构中的重要构件，准确标注螺纹长度有助于提高建筑物的安全性能；在其他工程领域，如航空航天、汽车制造等，螺纹长度标注同样具有重要作用。

总之，螺纹长度标注是工程图纸中不可或缺的一部分，对于保证零件加工质量和工程安全具有重要意义。

用AutoCAD绘制螺纹的实用技巧AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于各个行业中。

在机械设计中，螺纹是一个非常常见的元件，正确绘制螺纹在产品设计中起着至关重要的作用。

本文将介绍一些用AutoCAD绘制螺纹的实用技巧。

一、选择合适的单位和标准在使用AutoCAD绘制螺纹之前，我们首先要选择合适的单位和标准。

螺纹的绘制需要精确的尺寸，因此我们通常选择毫米作为单位，并根据实际需求选择相应的机械标准。

二、使用线型画出螺纹轮廓绘制螺纹的第一步是画出轮廓线。

选择“线型”工具，然后根据螺纹的尺寸，在图纸上绘制出螺纹的基本轮廓。

螺纹的轮廓可以根据需要进行细分，可以选择扁平螺纹、圆形螺纹等不同类型。

三、使用线型绘制螺纹的支撑线在绘制螺纹之前，我们需要在轮廓线上添加一些支撑线，以帮助我们更好地绘制螺纹。

这些支撑线一般是绘制在轮廓线上的平行线，用于指导螺纹的绘制方向和间距。

我们可以使用“偏移”工具或“复制”工具来绘制这些支撑线。

四、使用螺纹工具绘制螺纹AutoCAD提供了专门的螺纹工具，可以帮助我们更方便地绘制螺纹。

在“插入”菜单中选择“螺纹”，然后根据提示输入螺纹的参数，如螺纹的类型、径向距离、螺距等。

然后，选择需要绘制螺纹的轮廓线，AutoCAD会自动绘制出符合要求的螺纹。

五、修饰螺纹线型绘制完螺纹后，我们可以根据需要对螺纹进行修饰。

可以使用“编辑”工具对螺纹线型进行修改，添加一些符号、箭头等，以便更好地表达螺纹的特征。

六、创建螺纹图例为了更好地表达螺纹的参数和特征，我们可以创建一个螺纹图例。

选择合适的文字工具，将螺纹的直径、螺距等参数添加到图例中，并标注清楚。

螺纹图例可以帮助其他人更好地理解螺纹的设计意图。

七、使用块参照库如果我们在不同的设计中频繁使用螺纹，可以将螺纹保存为块参照库。

这样，下次绘制螺纹时，只需要从参照库中选择相应的块参照即可，不需要重新绘制。

综上所述，以上是使用AutoCAD绘制螺纹的一些实用技巧。

用CAD软件绘制螺纹的方法与技巧绘制螺纹是CAD软件中常见的任务之一，掌握绘制螺纹的方法与技巧对于工程师和设计师们来说非常重要。

本文将介绍使用CAD软件进行螺纹绘制的基本步骤和常用技巧。

一、准备工作在开始绘制螺纹之前，首先需要明确螺纹的规格和参数，包括螺距、螺纹类型、直径等信息。

这些参数将直接影响到螺纹的绘制结果，因此需要在绘制之前进行准确的测量和计算。

二、选择绘图工具CAD软件提供了多种工具和命令来绘制螺纹，如旋转、倒角、镜像等功能。

根据不同的螺纹类型和要求，选择合适的绘图工具将大大提高绘制效率和质量。

三、绘制螺纹1. 新建绘图文件：打开CAD软件，点击“新建”按钮创建一个空白绘图文件。

2. 绘制基准线：根据螺纹的直径和螺距，在绘图界面上绘制一条与螺纹轴线平行的直线作为螺纹的基准线。

3. 绘制螺纹轮廓：根据螺纹规格和参数，选择合适的绘图功能，在基准线上绘制螺纹的轮廓。

可以使用“偏移”命令复制基准线，并在新线上绘制螺纹的剖面。

4. 补充细节：根据需要，可以使用“圆角”和“倒角”命令为螺纹的轮廓添加圆滑边缘或斜面。

这将使螺纹看起来更加真实和精确。

5. 验证尺寸：绘制完成后，使用CAD软件提供的测量工具验证螺纹的尺寸是否符合设计要求。

四、常用技巧1. 使用数组命令：CAD软件通常提供数组命令，可以通过指定间距和数量快速生成一系列平行的螺纹。

这对于绘制较长的螺纹或者多个相同螺纹的情况非常有用。

2. 使用参数化设计：一些高级CAD软件支持参数化设计，即可以通过调整参数值来改变设计中的尺寸和形状。

通过定义一些基本参数，如螺距和直径，可以轻松地生成不同规格的螺纹。

3. 应用材质和质感：CAD软件中的材质和质感功能可以使螺纹外观更加逼真。

根据实际需要，选择合适的材质和质感来增加螺纹的真实感和可视效果。

总结：CAD软件提供了丰富的工具和功能，使得绘制螺纹变得更加高效和精确。

通过掌握绘制螺纹的基本步骤和常用技巧，可以轻松地实现各种类型和规格的螺纹绘制。

英制螺纹cad标注方法摘要：一、英制螺纹概述二、英制螺纹的标注方法1.英寸制统一螺纹2.英制螺纹标注实例三、CAD中英制螺纹标注技巧1.标注螺纹直径和牙数2.标注螺纹系列和精度等级3.标注管螺纹四、总结正文：一、英制螺纹概述英制螺纹，作为一种常见的螺纹标准，在我国工业领域和机械制造行业中有着广泛的应用。

英制螺纹主要分为粗牙系列（unc）、细牙系列（unf）、特细牙系列（unff）和一个定螺距系列（un）。

其标注方法主要包括螺纹直径、每英寸牙数、系列代号和精度等级。

二、英制螺纹的标注方法1.英寸制统一螺纹英寸制统一螺纹在英制国家广泛采用。

该类螺纹分为三个系列：粗牙系列（unc）、细牙系列（unf）和特细牙系列（unff）。

其标注方法为：螺纹直径-每英寸牙数，系列代号- 精度等级。

例如：粗牙系列，3/8 - 16，unc - 2a；细牙系列，3/8 - 24，unf - 2a；特细牙系列，3/8 - 32，unff - 2a。

2.英制螺纹标注实例以下是一个英制螺纹的标注实例：3/8 - 8UN - 2A。

其中，3/8表示螺纹外径，单位为英寸；8表示螺纹牙数，即一英寸长度上有8个牙；UN表示系列代号，此处为粗牙系列；2A表示精度等级。

三、CAD中英制螺纹标注技巧在CAD软件中标注英制螺纹，需注意以下几点：1.标注螺纹直径和牙数在CAD中，可以按照英制螺纹的标注方法，直接标注螺纹直径和牙数。

例如，对于3/8 - 8UN - 2A的英制螺纹，标注为3/8英寸直径，8牙。

2.标注螺纹系列和精度等级在CAD中，可以通过附加系列代号和精度等级来标注英制螺纹。

如上文提到的3/8 - 8UN - 2A，可以在CAD中标注为3/8 - UN - 2A。

3.标注管螺纹对于英制管螺纹，如PT1/4，可以在CAD中标注为Rc1/4"。

四、总结英制螺纹在CAD中的标注方法主要包括标注螺纹直径、牙数、系列代号和精度等级。

CAD中绘制螺纹与螺距计算的技巧螺纹是一种常见的机械连接方式，可以用于连接零件，传递力量或调节位置。

在CAD软件中绘制螺纹可以实现精确的设计和制造，同时计算螺距也是绘制螺纹的关键。

绘制螺纹在CAD软件中绘制螺纹有多种方法，下面介绍一种常用的方法。

首先，在CAD软件中创建一个线段，并确定线段的起点和终点。

这个线段将成为螺纹的轴线。

然后，在线段的一个端点处创建一个圆，作为螺纹的起始点。

接下来，通过绘制螺纹的指定半径大小的圆弧，与起始点的圆相切并覆盖整个线段。

根据需要，可以选择内螺纹或外螺纹。

在CAD软件中，绘制圆弧的方法有很多。

可以使用圆心角、起始角和终止角确定圆弧的位置和大小。

也可以使用半径和角度确定圆弧的位置和大小。

绘制好第一个圆弧后，根据需要，可以复制圆弧并按螺纹的螺距进行平移和旋转。

重复这个过程，直到绘制出完整的螺纹。

螺距的计算螺距是螺纹上相邻螺纹的间距，用于确定螺纹的密度。

在CAD软件中计算螺距有多种方法，下面介绍一种常用的方法。

首先，确定螺纹的类型，例如标准螺纹、直径螺纹、三角螺纹等。

不同类型的螺纹计算螺距的方法有所不同。

对于标准螺纹，螺距可以通过公式计算得出。

公式为：螺距 = 1 /螺纹密度。

其中，螺纹密度是单位长度上螺纹的数量。

例如，当螺纹密度为10时，螺距为1 / 10 = 0.1。

对于直径螺纹，螺距可以通过公式计算得出。

公式为：螺距= π /螺纹密度。

其中，π是圆周率，约等于3.14。

对于三角螺纹，螺距可以通过公式计算得出。

公式为：螺距 = 正弦值 / 螺纹密度。

其中，正弦值是螺纹半径与螺纹高度之比。

根据螺纹的类型和需要，选择相应的计算方法来计算螺距。

在CAD软件中，可以使用数学函数和变量来进行螺距的计算。

可以使用公式编辑器或脚本编辑器来编写计算螺距的代码。

根据软件的不同，具体的操作和使用方法可能会有所不同。

总结绘制螺纹和计算螺距是CAD软件中绘制和设计机械部件的重要技巧。

通过合理的绘制和准确的螺距计算，可以实现精确的设计和制造。

CAD画螺纹方法螺纹是机械制造中经常使用的一种连接方式，它可以使零部件之间实现螺旋紧固，提高工件的可靠性和稳定性。

在CAD软件中，如何画出标准的螺纹就是工程师们关注的重点。

本文将介绍几种常用的CAD画螺纹方法，步骤清晰，易于操作。

一、直接绘制法在AutoCAD、Pro/E、CATIA等CAD软件中，直接绘制螺纹是最简单也是最常用的方法。

该方法的优点是快捷、直观，缺点是需要手动输入许多参数。

下面以Pro/E软件为例，介绍如何使用直接绘制法画螺纹：步骤一：选择绘制直线工具，在距离起点一定距离的位置开始画出一条直线。

步骤二：选择绘制螺旋曲线工具，输入螺纹高度和螺距等参数，并选择合适的起点和终点位置。

步骤三：选择绘制切线工具，在螺旋线上选择一个点，输入相应的方向角度。

步骤四：选择绘制圆弧工具，根据螺纹的外径和螺距计算出心圆直径和圆弧半径，并在螺旋线上确定圆心和起止角度。

步骤五：重复上述步骤，直至完成整个螺纹的绘制。

在这个过程中，需要根据具体的参数仔细计算和选择。

除此之外，Pro/E还提供了其他各种功能，如草图、实体建模和特征库等，可以极大地提高绘图效率和精度。

二、自动绘制法如果直接绘制螺纹过于繁琐，也可以使用CAD软件中的自动绘制功能。

这种方法需要使用插件或脚本来实现，但是速度较快，精度较高。

下面以CADTools插件为例，介绍如何使用自动绘制法画螺纹：步骤一：安装CADTools插件，并在软件中打开相应的工作界面。

步骤二：选择螺纹绘制工具，输入螺距、螺旋方向和轴向长度等参数。

步骤三：按照插件的提示，输入螺纹的起始点和终止点。

步骤四：选择螺纹的截面形状和尺寸，如圆形、方形、三角形等。

步骤五：等待插件自动生成螺纹图形，并对其进行修正和调整。

这种方法减少了手动输入的过程，提高了绘图的速度和准确性。

但是由于插件的不同，具体的操作步骤和参数设置也会有所不同。

三、导入模型法如果需要在一个比较复杂的工程项目中添加螺纹，直接绘制法和自动绘制法可能无法满足需求。

cad螺纹孔深度标注方法CAD螺纹孔深度标注方法介绍螺纹孔深度标注是CAD绘图中常用的一种标注方法。

通过标注螺纹孔的深度，可以准确传达设计意图，方便制图人员理解和加工。

本文将详细介绍几种常用的CAD螺纹孔深度标注方法。

直接使用文字标注通过直接使用文字标注的方法，可以简单快捷地标注螺纹孔深度。

具体步骤如下： 1. 在螺纹孔的底部附近，添加一个文字标注的注释框； 2. 在注释框中输入螺纹孔的深度数值； 3. 根据需要，可以选择合适的字体、字号和文字样式。

使用标注工具标注深度在CAD软件中，通常都会提供一些标注工具，可以方便地标注螺纹孔深度。

具体步骤如下： 1. 选择标注工具中的深度标注选项； 2. 鼠标点击螺纹孔底部，标注出深度线； 3. 在深度线上方，输入螺纹孔的深度数值； 4. 根据需要，可以调整标注线的样式和位置。

使用尺寸标注标注深度除了专门的深度标注工具外，CAD软件中通常也提供了尺寸标注功能。

可以利用这个功能来标注螺纹孔的深度。

具体步骤如下： 1.选择尺寸标注工具； 2. 鼠标点击螺纹孔底部，标注出深度线； 3.在深度线上方，输入螺纹孔的深度数值； 4. 调整标注线的样式和位置，使其清晰易读。

使用标准符号标注深度有些情况下，为了标注方便，可以使用一些标准的符号来表示螺纹孔的深度。

比如，使用箭头指向孔底，并在箭头旁边注明深度数值。

具体步骤如下： 1. 在螺纹孔底部附近，绘制一个箭头形状，指向孔底； 2. 在箭头旁边，添加一个注释框，用来输入深度数值； 3. 调整箭头和注释框的样式和位置，使其清晰易读。

注意事项在进行螺纹孔深度标注时，需要注意以下几点： - 标注要清晰易读，确保制图人员和加工人员能够准确理解； - 标注要与图纸比例一致，避免出现误导； - 根据需要，可以选择合适的标注方法，进行标注； - 在标注过程中，可以使用CAD软件提供的工具和功能，提高效率； - 及时保存和备份标注数据，以防数据丢失或错误。
