cad螺纹画法图文详解
在cad螺纹画法中，外螺纹，螺纹牙顶线用粗实线表现，螺纹牙底线用细实线表现，螺纹的收尾线用细实线表现。

对内螺纹也是一样的，内螺纹的螺纹牙底线画在螺纹牙顶线的外侧，剖开时，剖面线要画到螺纹牙顶线处终止。

螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

cad螺纹错误画法
普通螺纹的尺寸标注如图，普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。

完整的螺纹标记如下：
特征代号公称直径×螺距旋向 - 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时，只标注一次;右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注，长型用L表示，短型用S表示。

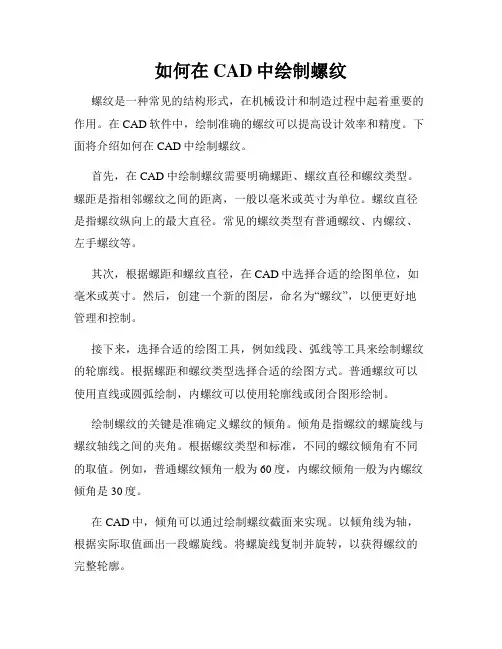

如何在CAD中绘制螺纹螺纹是一种常见的结构形式，在机械设计和制造过程中起着重要的作用。

在CAD软件中，绘制准确的螺纹可以提高设计效率和精度。

下面将介绍如何在CAD中绘制螺纹。

首先，在CAD中绘制螺纹需要明确螺距、螺纹直径和螺纹类型。

螺距是指相邻螺纹之间的距离，一般以毫米或英寸为单位。

螺纹直径是指螺纹纵向上的最大直径。

常见的螺纹类型有普通螺纹、内螺纹、左手螺纹等。

其次，根据螺距和螺纹直径，在CAD中选择合适的绘图单位，如毫米或英寸。

然后，创建一个新的图层，命名为“螺纹”，以便更好地管理和控制。

接下来，选择合适的绘图工具，例如线段、弧线等工具来绘制螺纹的轮廓线。

根据螺距和螺纹类型选择合适的绘图方式。

普通螺纹可以使用直线或圆弧绘制，内螺纹可以使用轮廓线或闭合图形绘制。

绘制螺纹的关键是准确定义螺纹的倾角。

倾角是指螺纹的螺旋线与螺纹轴线之间的夹角。

根据螺纹类型和标准，不同的螺纹倾角有不同的取值。

例如，普通螺纹倾角一般为60度，内螺纹倾角一般为内螺纹倾角是30度。

在CAD中，倾角可以通过绘制螺纹截面来实现。

以倾角线为轴，根据实际取值画出一段螺旋线。

将螺旋线复制并旋转，以获得螺纹的完整轮廓。

在绘制螺纹时，可以借助CAD软件的工具。

例如，使用偏移命令可以创建螺纹的多个平行线，以形成螺旋的效果。

使用阵列（Array）命令可以快速复制和布置螺纹。

对于复杂的螺纹，可以将其分成多个部分，分别绘制，最后组合起来。

这样，可以提高绘制效率和准确度。

在CAD中使用图层和组织对象，可以更好地管理和控制螺纹的绘制过程。

绘制螺纹后，可以通过3D建模工具将其拉伸或旋转，以创建立体效果。

另外，可以根据实际需要，调整螺纹的细节，如螺纹的切削深度和切割角度等。

最后，在绘制完成后，可以将螺纹保存为CAD文件，以供后续的使用和编辑。

此外，还可以输出螺纹的2D和3D模型，以便于其他软件或设备的使用。

综上所述，绘制螺纹是CAD设计中的重要环节之一。

教你在CAD中进行螺纹绘制在CAD软件中进行螺纹绘制是一个常见且重要的技能，可以帮助我们实现各种设计需求。

下面将为大家介绍一种简单而有效的方法来在CAD中进行螺纹绘制。

步骤1：选择合适的工具和单位首先，在CAD软件中选择一个合适的绘图工具，比如线、圆、弧等。

根据需求，选择合适的单位，如毫米或英寸等。

步骤2：创建基本几何图形根据螺纹的要求，我们需要创建基本的几何图形。

比如，可以使用线工具创建一个螺纹轴线，使用圆工具创建螺纹的外径。

根据需要还可以创建其他必要的几何图形，如螺纹的内径、深度等。

步骤3：绘制螺纹轮廓接下来，我们可以利用CAD软件的绘图工具来绘制螺纹的轮廓。

这里介绍两种常用的方法来进行螺纹的绘制。

方法一：使用旋转和复制操作在CAD软件中，我们可以使用旋转和复制操作来绘制螺纹。

首先，将螺纹轴线旋转至适当的角度。

然后，利用复制操作按照一定的间距复制螺纹的一小段轮廓。

重复这个过程，直到完成整个螺纹的绘制。

方法二：使用螺纹绘制插件除了手动绘制螺纹，还可以利用CAD软件提供的螺纹绘制插件来快速完成绘制。

这些插件通常提供了各种不同类型的螺纹标准以及参数设置选项。

只需要选择适当的参数，插件就可以自动绘制出符合要求的螺纹。

步骤4：调整细节并完善绘制完成螺纹轮廓的绘制后，我们可以进行一些必要的调整和完善。

根据需要，可以使用修剪、延伸、倒角等功能对螺纹进行进一步的加工。

此外，还可以根据实际情况添加文字标注、尺寸标注等，使螺纹绘制更加准确和清晰。

步骤5：保存和导出最后，保存绘制好的螺纹图形，并根据需要导出为各种常见的文件格式，如dwg、dxf等。

这样，我们就可以将螺纹图形输出供他人查看或进行进一步的制造加工。

以上就是在CAD软件中进行螺纹绘制的简单介绍。

通过选择合适的工具和单位，创建基本几何图形，绘制螺纹轮廓，调整细节并完善绘制，最后保存和导出，我们可以轻松地在CAD中完成螺纹的绘制任务。

希望本文对大家有所帮助。

cad螺纹怎么画首先，cad螺纹的绘制需要用到cad软件，因此要先安装cad软件，熟悉cad的基本操作。

绘制cad螺纹的步骤如下：1.选择线条工具，在绘图区域内画一条直线，保证直线的起点与终点处于两个不同的图层上。

2.选择“绘图”-“构建线”-“螺旋”功能，在弹出的对话框中选择“螺纹”类型，并设置螺纹的参数，如螺旋角度、螺旋升距、螺旋线宽度等。

3.按照设置的参数，在绘图区域内生成一条螺纹曲线。

4.使用线条工具，在同一图层内画出螺纹的前两段线段，保证线段的方向与螺纹曲线的方向一致。

5.选择“修剪”工具，将螺纹曲线截断成两个端点。

6.选择“绘制”-“构建线”-“螺旋”功能，再次完成一条螺旋曲线。

7.根据某一段螺纹的长度、后退方向、钻头角度、切削深度等要素设计好一个螺旋加工程序，输入到数控系统中，对工件进行加工。

在绘制cad螺纹时，需要注意以下几个方面：1.选择合适的螺纹绘制工具：cad软件提供了多种螺纹绘制工具，如线性、螺旋、坡度、环形等，需要根据具体需求选择合适的工具。

2.设置螺纹参数：螺纹的参数包括螺旋角度、螺旋升距、螺旋线宽度等，需要根据工件的要求进行设置。

3.确定螺纹的方向：螺纹的方向可以根据工件的要求确定，一般来说螺纹的方向为右旋或左旋。

4.注意螺纹与直线的连接：螺纹与直线的连接需要保证连续平滑，避免出现断裂或重叠的现象。

5.根据加工程序绘制对应螺纹：在绘制cad螺纹的同时，需要根据某一段螺纹的长度、后退方向、钻头角度、切削深度等要素设计好一个螺旋加工程序，输入到数控系统中，对工件进行加工。

总之，绘制cad螺纹需要先熟悉cad软件的基本操作，选择合适的螺纹绘制工具，确定螺纹的方向和参数，保证螺纹与直线的连接平滑连续，同时根据加工程序绘制对应的螺纹。

如何在CAD中创建螺纹效果螺纹是一种常见的设计元素，可以在制图软件中轻松创建。

在本文中，我们将介绍如何在CAD软件中创建螺纹效果。

请注意，本教程以AutoCAD为例，其他CAD软件可能会有略微不同的操作步骤。

第一步是选择合适的绘图工具。

在AutoCAD中，我们可以使用“多段线”或“样条线”来创建螺纹。

多段线是由一系列有序的线段组成的，而样条线则是由插值算法生成的。

根据具体设计需求，选择适合的绘图工具。

接下来，我们需要确定螺纹的起始点和结束点。

使用CAD软件中的“直线”工具，在绘图区域中确定起点和终点。

建议在绘图前先画一个中轴线，以确保螺纹的对称性。

现在，让我们利用多段线或样条线工具进行绘制。

在AutoCAD中，我们可以使用“PLINE”或“SPLINE”命令来进行绘图。

选择适当的命令后，按照起始点和终点，绘制螺纹的路径。

在绘制时，可以通过控制手柄来调整线段的形状，以创建所需的螺纹图案。

在绘制完路径后，我们需要设置螺纹的参数，如螺距、螺纹角度和线径。

这些参数将决定螺纹的外观。

在AutoCAD中，我们可以使用“属性”命令来设置这些参数。

选择螺纹路径，然后输入属性值来调整螺纹的参数。

另外，你还可以通过调整线段的节点数来改变螺纹的平滑程度。

如果你想要一个更光滑的螺纹，选择样条线工具，增加节点数来增加线段的数量。

相反，如果你想要一个更粗糙的螺纹，选择多段线工具，减少节点数来减少线段的数量。

此外，在创建螺纹时，你还可以考虑添加一些细节，如螺纹头部的倒角或螺纹尾部的锥度。

这些细节将使螺纹看起来更加逼真。

在AutoCAD中，我们可以使用“圆角”和“镜像”命令来添加这些细节。

完成螺纹的绘制后，我们可以进行一些额外的修饰，以使其更加真实。

我们可以使用CAD软件中的渲染工具来给螺纹添加材质和颜色，使其看起来更接近真实物体。

最后，我们可以使用CAD软件中的其他功能，如编辑和布局，来完善我们的螺纹设计。

根据具体设计需求，我们可以对螺纹进行缩放、旋转和偏移等操作，以使其适应不同的设计场景。

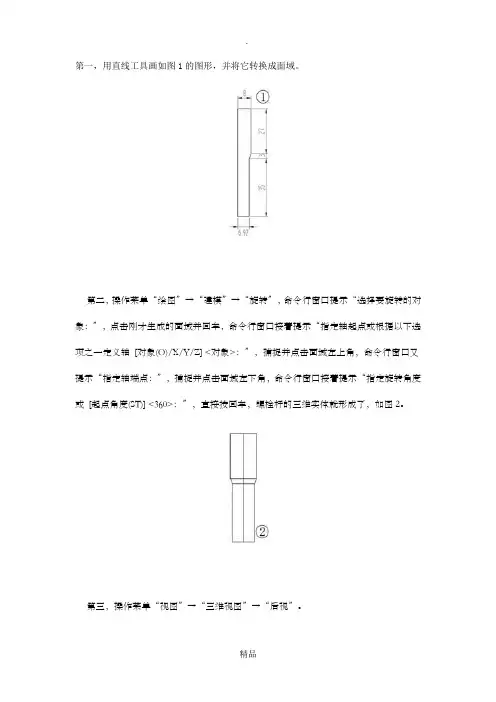

第一，用直线工具画如图1的图形，并将它转换成面域。

第二，操作菜单“绘图”→“建模”→“旋转”，命令行窗口提示“选择要旋转的对象：”，点击刚才生成的面域并回车，命令行窗口接着提示“指定轴起点或根据以下选项之一定义轴[对象(O)/X/Y/Z] <对象>：”，捕捉并点击面域左上角，命令行窗口又提示“指定轴端点：”，捕捉并点击面域左下角，命令行窗口接着提示“指定旋转角度或[起点角度(ST)] <360>：”，直接按回车，螺栓杆的三维实体就形成了，如图2。

第三，操作菜单“视图”→“三维视图”→“后视”。

第四，操作菜单“工具”→“新建UCS”→“原点”，命令行窗口提示“指定新原点<0,0,0>：”，捕捉并点击圆心，坐标原点被移动到螺栓杆底面的圆心上。

操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”。

在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”，点击“确定”按钮，关闭对话框。

第五，用多边形工具画一个六边形，中心为“0,0,65”，外切圆半径为“12”。

点选六边形，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“指定拉伸的高度或[方向(D)/路径(P)/倾斜角(T)]：”，键入“10”并会车。

第六，操作菜单“视图”→“三维视图”→“主视”，看到的图形如图3。

第七，在空白处画一个如图4的图形，并将它转换成面域。

点选这面域，操作菜单“绘图”→“建模”→“旋转”，用右面2mm长的边为旋转轴，将其旋转成实体，如图5。

第八，操作菜单“修改”→“三维操作”→“对齐”，命令行窗口提示“选择对象：”，点选刚才旋转成的实体并回车，命令行窗口接着提示“指定第一个源点：”，用“捕捉到圆心”捕捉并点击图5中所示的源点，命令行窗口又接着提示“指定第一个目标点：”，键入“0,75,0”并回车，命令行窗口再次提示“指定第二个源点：”，直接回车，该实体被搬到螺栓六方体的顶上，如图6。

cad螺纹怎么画
CAD螺纹的绘制是一项非常重要的工作，下面我将详细介绍一下如何使用CAD软件来绘制螺纹。

步骤1：打开CAD软件并创建新的绘图文件。

选择正确的单位，例如毫米或英寸，以便与实际尺寸匹配。

步骤2：绘制螺纹表面的外轮廓，这取决于螺纹的直径和螺距。

使用圆弧工具来绘制螺纹轮廓。

步骤3：根据螺纹的规格绘制螺纹的主要特征，例如螺纹的深度和厚度。

使用线段工具和矩形工具来绘制这些特征。

步骤4：根据需要绘制螺纹的细节，如倒角和圆角。

倒角和圆角的大小取决于具体的设计要求。

步骤5：绘制螺纹的切割工具，这是用于切割螺纹的工具。

使用线段和圆弧工具来绘制切割工具的形状。

步骤6：根据实际情况，为螺纹添加其他特征，例如切槽和导纹槽。

使用线段和矩形工具来绘制这些特征。

步骤7：使用CAD软件的文本工具，在螺纹周围添加必要的标注。

标注应包括螺纹的直径、螺距和其他重要尺寸。

步骤8：根据需要，调整螺纹的绘图比例和视图。

确保螺纹的绘图比例适合纸张大小，并能清楚显示细节。

步骤9：保存绘图文件，并将其导出为所需的格式，如DWG或PDF。

这样，您就可以与其他人分享或打印绘图。

绘制CAD螺纹需要耐心和精确。

确保您仔细检查绘图，并根据需要进行任何必要的修改。

通过遵循上述步骤，您应该能够成功地绘制CAD螺纹。

CAD中绘制螺纹图案的技巧螺纹图案在工程设计中经常被使用，它可以用于螺栓、螺母、螺旋桨等机械装置的绘制。

在CAD软件中绘制螺纹图案并不困难，下面将介绍一些常用的技巧。

第一步，选择适当的单位和标准在开始绘制螺纹图案前，首先需要选择适当的单位制和标准。

常用的单位制有英制和公制，根据设计需求选择合适的单位制。

同时，还需要选择合适的螺纹标准，例如ISO标准、UNC标准、UNF标准等。

第二步，绘制螺纹基线在绘制螺纹图案前，需要先绘制螺纹的基线。

通常，螺纹的基线是一条与轴线平行的直线。

在CAD软件中，可以利用直线绘制工具来绘制基线。

第三步，绘制螺纹的截面形状螺纹的截面形状有多种类型，例如三角形螺纹、矩形螺纹、梯形螺纹等。

根据设计要求选择合适的螺纹类型，并使用CAD软件中的画图工具绘制出螺纹的截面形状。

绘制时需要考虑螺距、螺纹高度和螺纹角等参数。

第四步，利用阵列工具复制螺纹在绘制一个完整的螺纹图案时，可以利用CAD软件提供的阵列工具来复制螺纹。

首先，将绘制好的螺纹截面形状进行复制，并按照规定的螺距进行调整。

然后，利用阵列工具按照需要的数量和方向进行复制。

第五步，处理螺纹的头部和尾部螺纹图案通常有头部和尾部两部分。

在CAD软件中，可以使用画圆工具绘制螺纹的头部和尾部，并根据需要进行调整。

第六步，修整螺纹图案在绘制完整的螺纹图案后，可能需要对其进行一些修整。

例如，删除多余的线条、调整线条的位置等。

CAD软件中提供了丰富的修整工具，可以根据需要进行操作。

第七步，添加螺纹的文字说明为了帮助他人理解螺纹图案，可以在CAD软件中添加文字说明。

例如，标注螺距、标注螺纹名称等。

选择合适的文字工具，在螺纹图案旁边添加文字说明。

第八步，保存和导出在完成螺纹图案的绘制后，不要忘记保存设计文件。

CAD软件通常支持多种文件格式的保存，例如DWG、DXF、PDF等。

根据需要选择合适的文件格式保存设计文件。

以上就是在CAD软件中绘制螺纹图案的一些常用技巧。

用AutoCAD绘制螺纹的实用技巧AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于各个行业中。

在机械设计中，螺纹是一个非常常见的元件，正确绘制螺纹在产品设计中起着至关重要的作用。

本文将介绍一些用AutoCAD绘制螺纹的实用技巧。

一、选择合适的单位和标准在使用AutoCAD绘制螺纹之前，我们首先要选择合适的单位和标准。

螺纹的绘制需要精确的尺寸，因此我们通常选择毫米作为单位，并根据实际需求选择相应的机械标准。

二、使用线型画出螺纹轮廓绘制螺纹的第一步是画出轮廓线。

选择“线型”工具，然后根据螺纹的尺寸，在图纸上绘制出螺纹的基本轮廓。

螺纹的轮廓可以根据需要进行细分，可以选择扁平螺纹、圆形螺纹等不同类型。

三、使用线型绘制螺纹的支撑线在绘制螺纹之前，我们需要在轮廓线上添加一些支撑线，以帮助我们更好地绘制螺纹。

这些支撑线一般是绘制在轮廓线上的平行线，用于指导螺纹的绘制方向和间距。

我们可以使用“偏移”工具或“复制”工具来绘制这些支撑线。

四、使用螺纹工具绘制螺纹AutoCAD提供了专门的螺纹工具，可以帮助我们更方便地绘制螺纹。

在“插入”菜单中选择“螺纹”，然后根据提示输入螺纹的参数，如螺纹的类型、径向距离、螺距等。

然后，选择需要绘制螺纹的轮廓线，AutoCAD会自动绘制出符合要求的螺纹。

五、修饰螺纹线型绘制完螺纹后，我们可以根据需要对螺纹进行修饰。

可以使用“编辑”工具对螺纹线型进行修改，添加一些符号、箭头等，以便更好地表达螺纹的特征。

六、创建螺纹图例为了更好地表达螺纹的参数和特征，我们可以创建一个螺纹图例。

选择合适的文字工具，将螺纹的直径、螺距等参数添加到图例中，并标注清楚。

螺纹图例可以帮助其他人更好地理解螺纹的设计意图。

七、使用块参照库如果我们在不同的设计中频繁使用螺纹，可以将螺纹保存为块参照库。

这样，下次绘制螺纹时，只需要从参照库中选择相应的块参照即可，不需要重新绘制。

综上所述，以上是使用AutoCAD绘制螺纹的一些实用技巧。

用CAD软件绘制螺纹的方法与技巧绘制螺纹是CAD软件中常见的任务之一，掌握绘制螺纹的方法与技巧对于工程师和设计师们来说非常重要。

本文将介绍使用CAD软件进行螺纹绘制的基本步骤和常用技巧。

一、准备工作在开始绘制螺纹之前，首先需要明确螺纹的规格和参数，包括螺距、螺纹类型、直径等信息。

这些参数将直接影响到螺纹的绘制结果，因此需要在绘制之前进行准确的测量和计算。

二、选择绘图工具CAD软件提供了多种工具和命令来绘制螺纹，如旋转、倒角、镜像等功能。

根据不同的螺纹类型和要求，选择合适的绘图工具将大大提高绘制效率和质量。

三、绘制螺纹1. 新建绘图文件：打开CAD软件，点击“新建”按钮创建一个空白绘图文件。

2. 绘制基准线：根据螺纹的直径和螺距，在绘图界面上绘制一条与螺纹轴线平行的直线作为螺纹的基准线。

3. 绘制螺纹轮廓：根据螺纹规格和参数，选择合适的绘图功能，在基准线上绘制螺纹的轮廓。

可以使用“偏移”命令复制基准线，并在新线上绘制螺纹的剖面。

4. 补充细节：根据需要，可以使用“圆角”和“倒角”命令为螺纹的轮廓添加圆滑边缘或斜面。

这将使螺纹看起来更加真实和精确。

5. 验证尺寸：绘制完成后，使用CAD软件提供的测量工具验证螺纹的尺寸是否符合设计要求。

四、常用技巧1. 使用数组命令：CAD软件通常提供数组命令，可以通过指定间距和数量快速生成一系列平行的螺纹。

这对于绘制较长的螺纹或者多个相同螺纹的情况非常有用。

2. 使用参数化设计：一些高级CAD软件支持参数化设计，即可以通过调整参数值来改变设计中的尺寸和形状。

通过定义一些基本参数，如螺距和直径，可以轻松地生成不同规格的螺纹。

3. 应用材质和质感：CAD软件中的材质和质感功能可以使螺纹外观更加逼真。

根据实际需要，选择合适的材质和质感来增加螺纹的真实感和可视效果。

总结：CAD软件提供了丰富的工具和功能，使得绘制螺纹变得更加高效和精确。

通过掌握绘制螺纹的基本步骤和常用技巧，可以轻松地实现各种类型和规格的螺纹绘制。

CAD中绘制螺纹与螺距计算的技巧螺纹是一种常见的机械连接方式，可以用于连接零件，传递力量或调节位置。

在CAD软件中绘制螺纹可以实现精确的设计和制造，同时计算螺距也是绘制螺纹的关键。

绘制螺纹在CAD软件中绘制螺纹有多种方法，下面介绍一种常用的方法。

首先，在CAD软件中创建一个线段，并确定线段的起点和终点。

这个线段将成为螺纹的轴线。

然后，在线段的一个端点处创建一个圆，作为螺纹的起始点。

接下来，通过绘制螺纹的指定半径大小的圆弧，与起始点的圆相切并覆盖整个线段。

根据需要，可以选择内螺纹或外螺纹。

在CAD软件中，绘制圆弧的方法有很多。

可以使用圆心角、起始角和终止角确定圆弧的位置和大小。

也可以使用半径和角度确定圆弧的位置和大小。

绘制好第一个圆弧后，根据需要，可以复制圆弧并按螺纹的螺距进行平移和旋转。

重复这个过程，直到绘制出完整的螺纹。

螺距的计算螺距是螺纹上相邻螺纹的间距，用于确定螺纹的密度。

在CAD软件中计算螺距有多种方法，下面介绍一种常用的方法。

首先，确定螺纹的类型，例如标准螺纹、直径螺纹、三角螺纹等。

不同类型的螺纹计算螺距的方法有所不同。

对于标准螺纹，螺距可以通过公式计算得出。

公式为：螺距 = 1 /螺纹密度。

其中，螺纹密度是单位长度上螺纹的数量。

例如，当螺纹密度为10时，螺距为1 / 10 = 0.1。

对于直径螺纹，螺距可以通过公式计算得出。

公式为：螺距= π /螺纹密度。

其中，π是圆周率，约等于3.14。

对于三角螺纹，螺距可以通过公式计算得出。

公式为：螺距 = 正弦值 / 螺纹密度。

其中，正弦值是螺纹半径与螺纹高度之比。

根据螺纹的类型和需要，选择相应的计算方法来计算螺距。

在CAD软件中，可以使用数学函数和变量来进行螺距的计算。

可以使用公式编辑器或脚本编辑器来编写计算螺距的代码。

根据软件的不同，具体的操作和使用方法可能会有所不同。

总结绘制螺纹和计算螺距是CAD软件中绘制和设计机械部件的重要技巧。

通过合理的绘制和准确的螺距计算，可以实现精确的设计和制造。

CAD画螺纹方法螺纹是机械制造中经常使用的一种连接方式，它可以使零部件之间实现螺旋紧固，提高工件的可靠性和稳定性。

在CAD软件中，如何画出标准的螺纹就是工程师们关注的重点。

本文将介绍几种常用的CAD画螺纹方法，步骤清晰，易于操作。

一、直接绘制法在AutoCAD、Pro/E、CATIA等CAD软件中，直接绘制螺纹是最简单也是最常用的方法。

该方法的优点是快捷、直观，缺点是需要手动输入许多参数。

下面以Pro/E软件为例，介绍如何使用直接绘制法画螺纹：步骤一：选择绘制直线工具，在距离起点一定距离的位置开始画出一条直线。

步骤二：选择绘制螺旋曲线工具，输入螺纹高度和螺距等参数，并选择合适的起点和终点位置。

步骤三：选择绘制切线工具，在螺旋线上选择一个点，输入相应的方向角度。

步骤四：选择绘制圆弧工具，根据螺纹的外径和螺距计算出心圆直径和圆弧半径，并在螺旋线上确定圆心和起止角度。

步骤五：重复上述步骤，直至完成整个螺纹的绘制。

在这个过程中，需要根据具体的参数仔细计算和选择。

除此之外，Pro/E还提供了其他各种功能，如草图、实体建模和特征库等，可以极大地提高绘图效率和精度。

二、自动绘制法如果直接绘制螺纹过于繁琐，也可以使用CAD软件中的自动绘制功能。

这种方法需要使用插件或脚本来实现，但是速度较快，精度较高。

下面以CADTools插件为例，介绍如何使用自动绘制法画螺纹：步骤一：安装CADTools插件，并在软件中打开相应的工作界面。

步骤二：选择螺纹绘制工具，输入螺距、螺旋方向和轴向长度等参数。

步骤三：按照插件的提示，输入螺纹的起始点和终止点。

步骤四：选择螺纹的截面形状和尺寸，如圆形、方形、三角形等。

步骤五：等待插件自动生成螺纹图形，并对其进行修正和调整。

这种方法减少了手动输入的过程，提高了绘图的速度和准确性。

但是由于插件的不同，具体的操作步骤和参数设置也会有所不同。

三、导入模型法如果需要在一个比较复杂的工程项目中添加螺纹，直接绘制法和自动绘制法可能无法满足需求。

精心整理cad螺纹的画法：
?螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有相同剖面的连续突出，一般称为“牙”。

一、?螺纹的形成?
????螺纹直径有大径（外螺纹用d表示，内螺纹用D表示）、中径和小径之分。

????外螺纹的大径和内螺纹的小径均称为顶径；外螺纹的小径和内螺纹的大径均称为底径。

????螺纹的公称直径为大径（管螺纹用尺寸代号表示）。

3、?线数（n）?
????单线螺纹??沿一条螺旋线所形成的螺纹；
????多线螺纹??沿二条或两条以上在轴向等距分布的螺旋线所形成的螺纹。

的螺纹。

?3、非标准螺纹??凡牙型不符合国家标准的螺纹。

四、螺纹的规定画法?
????螺纹的真实投影是繁琐的，为简化作图，国家标准《机械制图》
规定了螺纹的规定画法。

?1、外螺纹的画法
????螺纹的牙顶（大径）及终止线画粗实线；螺纹的牙底（小径）画细实线。

????在垂直螺纹轴线的投影面的视图中，表示螺纹牙底的细实线圆
角的大小无关。
