配筋砖砌体构件砖砌体和钢筋混凝土构造柱组合墙

砖砌体和钢筋混凝土构造柱组合墙1. 引言砖砌体和钢筋混凝土构造柱组合墙是一种常用于建筑结构中的墙体系统。

它结合了砖砌体和钢筋混凝土构件的优点，既具有砖砌体的良好隔声、隔热性能，又具备钢筋混凝土的高强度、抗震性能。

本文将对该墙体系统进行详细解释。

2. 砖砌体2.1 定义砖砌体是一种由水泥、沙子和水等材料制成的薄片，通过在施工现场进行拼接而形成的建筑墙体。

它常用于住宅、商业建筑等各种类型的建筑中。

2.2 特点•隔声性能好：由于砖块之间存在空气隙缝，可以有效阻挡声音的传播，提供良好的隔声效果。

•隔热性能好：由于砖块本身具有较高的保温性能，可以有效阻挡外界冷空气或者高温的热量传导。

•施工简单：砖块可以根据设计要求进行切割，拼接，施工过程相对简单。

2.3 优点•良好的隔声和隔热性能：适用于需要保护隐私和提供舒适环境的建筑项目。

•施工灵活性高：可以根据需要进行切割、拼接，适应各种形状和尺寸的墙体需求。

2.4 缺点•强度较低：由于砖块本身材料的限制，其强度相对较低，不适用于承载大荷载的建筑结构。

•施工周期长：由于需要逐块进行拼接，施工周期相对较长。

3. 钢筋混凝土构造柱3.1 定义钢筋混凝土构造柱是一种由钢筋和混凝土组成的结构元件。

它常用于建筑物中作为承重墙或者支撑结构的主要组成部分。

3.2 特点•高强度：钢筋混凝土通过钢筋与混凝土的组合可以达到较高的强度，可以承受较大的荷载。

•抗震性能好：钢筋混凝土具有良好的抗震性能，可以有效减少地震对建筑物的破坏。

•耐久性强：钢筋混凝土具有较强的耐久性，可以抵御自然环境中的侵蚀和损坏。

3.3 优点•高强度：适用于承重墙和支撑结构等需要承受大荷载的建筑项目。

•抗震性能好：适用于地震频发地区或者需要提高抗震能力的建筑项目。

3.4 缺点•施工难度大：钢筋混凝土构造柱需要进行模板制作、钢筋布置和混凝土浇注等复杂施工工序，施工难度相对较大。

•成本较高：由于需要使用较多的材料和进行复杂的施工工序，造价相对较高。

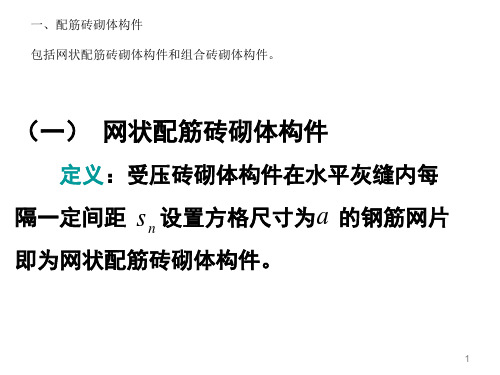

1配筋砖砌体的类型及特点：配筋砌体可分为配筋砖砌体和配筋砌块砌体，其中配筋砖砌体又可分为网状配筋砖砌体、组合砖砌体、砖砌体和钢筋混凝土构造柱组合墙，配筋砌块砌体又可分为约束配筋砌块砌体和均匀配筋砌块砌体。

网状配筋砖砌体又称横向配筋砖砌体，是砖柱或砖墙中每隔几皮砖在其水平灰缝中设置直径为3~4mm的方格网式钢筋网片，或直径6~8mm的连弯式钢筋网片。

在砌体受压时，网状配筋可约束砌体的横向变形，从而提高砌体的抗压强度。

组合砖砌体是由砖砌体和钢筋混凝土面层或钢筋砂浆面层组成的构件，可以承受较大的偏心轴压力。

砖砌体和钢筋混凝土构造柱组合墙是在砖砌体中每隔一定距离设置钢筋混凝土构造柱，并在各层楼盖处设置钢筋混凝土圈梁（约束梁），使砖砌体墙与钢筋混凝土构造柱和圈梁组成一个整体结构共同受力。

（约束配筋砌块砌体是仅在砌块墙体的转角、接头部位及较大洞口的边缘设置竖向钢筋，并在这些部位设置一定数量的钢筋网片，主要用于中低层建筑；均匀配筋砌块砌体是在砌块墙体上下贯通的竖向孔洞中插入竖向钢筋，并用灌孔混凝土灌实，使竖向和水平钢筋与砌体形成一个共同工作的整体，故又称配筋砌块剪力墙，可用于大开间建筑和中高层建筑。

配筋砌体不仅加强了砌体的各种强度和抗震性能，还扩大了砌体结构的使用范围）2砌体轴心受压构件的破坏特征：第一阶段：从砌体受压开始，普通砖砌体当压力增大至50%~70%的破坏荷载时，多孔砖砌体当压力增大至70%~80%的破坏荷载时，砌体内某些单块砖在拉弯剪复合作用下出现第一批裂缝。

第二阶段：随着荷载的增加，当压力增大至80%~90%的破坏荷载时，单块砖内的裂缝将不断发展，并沿着竖向灰缝通过若干皮砖，在砌体内逐渐连接成一段段较连续的裂缝。

第三阶段：随着荷载的继续增加，砌体中的裂缝迅速延伸、宽度增大，并连成通缝，连续的竖向贯通裂缝把砌体分割成1/2砖左右的小柱体（个别砖可能压碎）而失稳破坏。

3影响砌体抗压强度的因素：块体与砂浆的强度等级；块体的尺寸与形状；砂浆的流动性、保水性及弹性模量的影响；砌筑质量与灰缝的厚度4砌体局部受压破坏的三种形态：因纵向裂缝发展而引起的破坏；劈裂破坏；与垫板直接接触的砌体局部破坏。

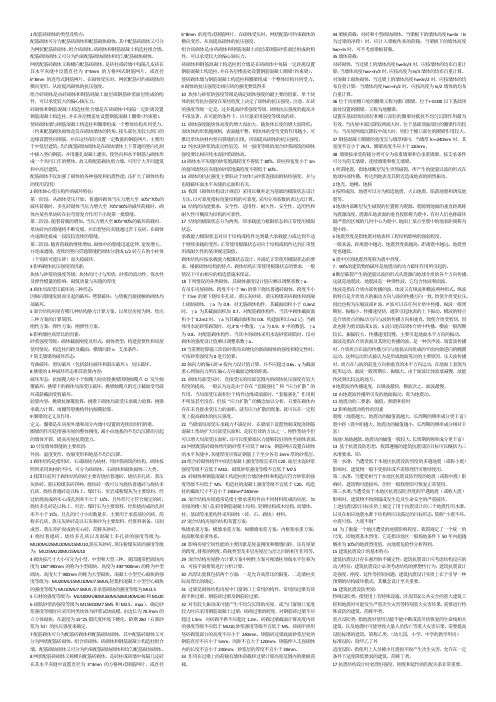

砌体结构复习资料砌体结构复习资料第⼀章1、由块体和砂浆砌筑⽽成的整体材料称为砌体。

根据砌体受⼒性能分为⽆筋砌体结构、约束砌体结构和配筋砌体结构。

2、⽆筋砌体结构分为：砖砌体、砌块砌体、⽯砌体结构。

3、配筋砌体结构有下列三类：⽹状配筋砖砌体构件、组合砖砌体构件、配筋混凝⼟砌块砌体构件4、块体MU，砂浆M，砌筑砂浆Mb/Ms，其灌孔混凝⼟Cb5、⽆孔洞或孔洞率⼩于25%的砖，称为实⼼砖；孔洞率等于或⼤于25%，孔的尺⼨⼩⽽数量多的砖，称为多孔砖。

6、砌体中常⽤的砂浆有⽔泥混合砂浆和⽔泥砂浆。

7、砂浆的分层度是评判砂浆施⼯时保⽔性的主要指标。

8、普通砖砌体受压破坏的三个阶段：（1）第⼀阶段：从砌体开始受压，随压⼒的增⼤⾄出现第⼀批裂缝。

此时压⼒约为破坏压⼒50%～70%。

（2）第⼆阶段：随压⼒的增⼤，砌体内裂缝增多，单块砖内裂缝不断发展，并沿竖向通过若⼲⽪砖，逐渐形成⼀段⼀段的裂缝。

此时压⼒约为破坏压⼒的80%～90%。

（3）压⼒继续增加⾄砌体完全破坏。

9、砌体抗压强度的影响因素：（1）砌体材料的物理⼒学性能（2）砌体⼯程施⼯质量（3）砌体强度试验⽅法及其他因素。

10、砌体局部受压三种破坏形态：（1）因竖向裂缝的发展⽽破坏（2）劈裂破坏（3）局部受压⾯积附近的砌体压坏11、砌体轴⼼受拉三种破坏形态：（1）砌体沿齿缝截⾯轴⼼受拉（2）砌体沿块体截⾯轴⼼受拉（3）砌体沿⽔平通缝截⾯轴⼼受拉第⼆章1、结构可靠度是指在规定的时间和条件下，⼯程结构完成预定功能的概率，是⼯程结构可靠性的概率度量。

2、结构的极限状态分为承载能⼒极限状态和正常使⽤极限状态。

3、作⽤效应S和结构抗⼒R，Z=R-S称为安全裕度当Z>0，结构处于可靠状态；当Z<0，结构处于极限状态；当Z=0，结构处于失效状态。

4、公式2-10,2-11，表2-3，P55，表2-14，5、出于环境类别3～5等有侵蚀性介质的砌体材料，应符合下列要求：（1）不应采⽤蒸压灰砂砖、蒸压粉煤灰砖。

配筋砌体配筋砌体是由配置钢筋的砌体作为建筑物主要受力构件的结构。

配筋砌体有网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋砌体剪力墙。

（一）配筋砌体的构造要求配筋砌体的基本构造与砖砌体相同，不再赘述；下面主要介绍构造的不同点：1. 砖柱（墙）网状配筋的构造砖柱（墙）网状配筋，是在砖柱（墙）的水平灰缝中配有钢筋网片。

钢筋上、下保护层厚度不应小于2mm。

所用砖的强度等级不低于MU10，砂浆的强度等级不应低于M7.5，采用钢筋网片时，宜采用焊接网片，钢筋直径宜采用3～4 mm；采用连弯网片时，钢筋直径不应大于8，且网的钢筋方向应互相垂直，沿砌体高度方向交错设置。

钢筋网中的钢筋的间距不应大于120 mm，并不应小于30 mm；钢筋网片竖向间距，不应大于五皮砖，并不应大于400 mm。

2.组合砖体的构造组合砖砌体是指砖砌体和钢筋混凝土面层或钢筋砂浆面层的组合砌体构件，有组合砖柱、组合砖壁柱和组合砖墙等。

组合砖砌体构件的构造为：面层混凝土强度等级宜采用C20。

面层水泥砂浆强度等级不宜低于M10，砖强度等级不宜低于MU10，砌筑砂浆的强度等级不宜低于M7.5。

砂浆面层厚度宜采用30～45mm，当面层厚度大于45 mm时，其面层宜采用混凝土。

3.砖砌体和钢筋混凝土构造柱组合墙组合墙砌体宜用强度等级不低于MU7.5的普通砌墙砖与强度等级不低于M5的砂浆砌筑。

构造柱截面尺寸不宜小于240 mm×240mm，其厚度不应小于墙厚。

砖砌体与构造柱的连接处应砌成马牙槎。

并应沿墙高每隔500 mm设2Ф6拉结钢筋，且每边伸入墙内不宜小于600mm。

柱内竖向受力钢筋，一般采用HPB235级钢筋，对于中柱，不宜少于4Ф12；对于边柱不宜少于4Ф14，其箍筋一般采用Ф6@200，楼层上下500 mm范围内宜采用Ф6@100mm。

构造柱竖向受力钢筋应在基础梁和楼层圈梁中锚固。

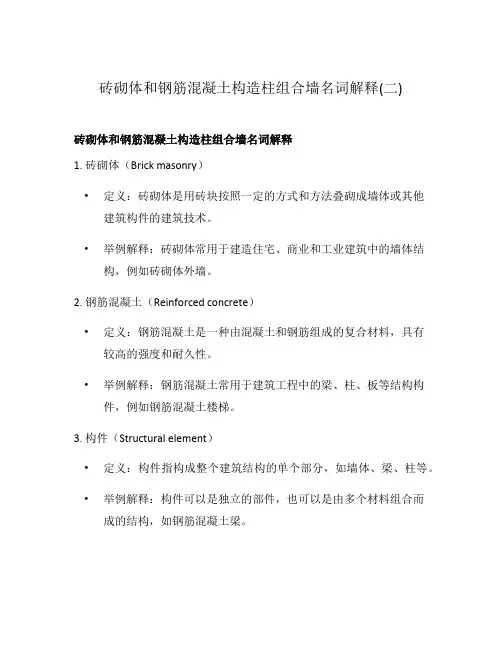

砖砌体和钢筋混凝土构造柱组合墙名词解释(二)砖砌体和钢筋混凝土构造柱组合墙名词解释1. 砖砌体（Brick masonry）•定义：砖砌体是用砖块按照一定的方式和方法叠砌成墙体或其他建筑构件的建筑技术。

•举例解释：砖砌体常用于建造住宅、商业和工业建筑中的墙体结构，例如砖砌体外墙。

2. 钢筋混凝土（Reinforced concrete）•定义：钢筋混凝土是一种由混凝土和钢筋组成的复合材料，具有较高的强度和耐久性。

•举例解释：钢筋混凝土常用于建筑工程中的梁、柱、板等结构构件，例如钢筋混凝土楼梯。

3. 构件（Structural element）•定义：构件指构成整个建筑结构的单个部分，如墙体、梁、柱等。

•举例解释：构件可以是独立的部件，也可以是由多个材料组合而成的结构，如钢筋混凝土梁。

4. 柱（Column）•定义：柱是一种立柱状构件，用于承受垂直荷载并将其传递到地基中。

•举例解释：柱常用于建筑物的结构中，起到支撑和承重的作用，如钢筋混凝土柱。

5. 组合墙（Composite wall）•定义：组合墙是由不同材料或构造组合而成的墙体结构。

•举例解释：砖砌体和钢筋混凝土构造柱组合墙是指在砖砌体墙体中嵌入钢筋混凝土构造柱的墙体结构。

6. 名词解释（Definition）•定义：名词解释是对特定名词的含义进行解析和说明的过程。

•举例解释：本文即是对砖砌体和钢筋混凝土构造柱组合墙中涉及到的名词进行解释和解析的过程。

通过以上的名词解释，我们对砖砌体和钢筋混凝土构造柱组合墙有了更全面的了解。

砖砌体和钢筋混凝土的组合能够充分发挥各自的优势，提高墙体的强度和稳定性，常用于建筑工程中的墙体结构。

通过对这些名词的解释，我们能够更好地理解和应用它们在实际工程中的作用。

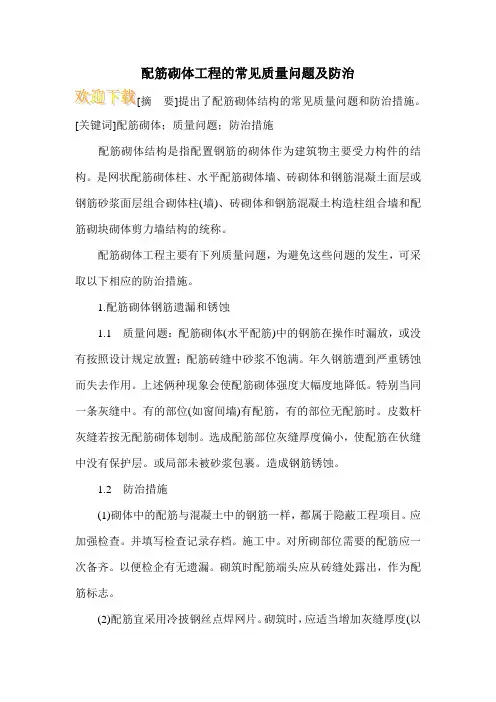

配筋砌体工程的常见质量问题及防治
摘要]提出了配筋砌体结构的常见质量问题和防治措施。

[关键词]配筋砌体；质量问题；防治措施
配筋砌体结构是指配置钢筋的砌体作为建筑物主要受力构件的结构。

是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱(墙)、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称。

配筋砌体工程主要有下列质量问题，为避免这些问题的发生，可采取以下相应的防治措施。

1.配筋砌体钢筋遗漏和锈蚀
1.1质量问题：配筋砌体(水平配筋)中的钢筋在操作时漏放，或没有按照设计规定放置；配筋砖缝中砂浆不饱满。

年久钢筋遭到严重锈蚀而失去作用。

上述俩种现象会使配筋砌体强度大幅度地降低。

特别当同一条灰缝中。

有的部位(如窗间墙)有配筋，有的部位无配筋时。

皮数杆灰缝若按无配筋砌体划制。

选成配筋部位灰缝厚度偏小，使配筋在伙缝中没有保护层。

或局部未被砂浆包裹。

造成钢筋锈蚀。

1.2防治措施
(1)砌体中的配筋与混凝土中的钢筋一样，都属于隐蔽工程项目。

应加强检查。

并填写检查记录存档。

施工中。

对所砌部位需要的配筋应一次备齐。

以便检企有无遗漏。

砌筑时配筋端头应从砖缝处露出，作为配筋标志。

(2)配筋宜采用冷披钢丝点焊网片。

砌筑时，应适当增加灰缝厚度(以。

配筋砌体工程施工配筋砌体工程是由配置钢筋的砌体作为建筑物主要受力构件的结构工程。

配筋砌体工程包括配筋砖砌体、砖砌体和钢筋混凝土面层或钢筋砂浆面层的组合砌体、砖砌体和钢筋混凝土构造柱组合墙、配筋砌块砌体工程等。

配筋砌体工程施工应遵循的规范规程：（1）《砌体结构工程施工规范》（GB 50924—2014）；（2）《建筑工程施工质量验收统一标准》（GB 50300—2013）；（3）《砌体结构工程施工质量验收规范》（GB 50203—2011）。

9.1 构造柱钢筋绑扎施工9.1.1 绑扎工艺流程构造柱钢筋绑扎工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

9.1.2 绑扎操作要求1.预制构造柱钢筋骨架（1）先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

（2）根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。

为防止骨架变形，宜采用反十字扣或套扣绑扎。

箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。

（3）穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。

（4）在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于1/6层高或500 mm，箍筋间距不宜大于100 mm。

2.修整底层伸出的构造柱搭接筋根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。

底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内，如图9-1所示。

图9-1 构造柱纵向钢筋埋设图3.安装构造柱钢筋骨架先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。

骨架调整后，可以绑根部加密区箍筋。

4.绑扎搭接部位钢筋（1）构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。

常见的砖墙的组砌方式有常见的砖墙的组砌方式有：一顺一丁式、多顺一丁式、十字式（梅花定式）、全顺式、180墙砌法、370墙砌法。

墙厚尺寸砖墙的砌筑方式砖墙的组砌方式是指砖在墙体中的排列方式。

砖墙组砌应满足横平竖直、砂浆饱满、错缝（指上下皮砖的垂直缝不能同处在一条线上）搭接、避免出现通缝（指上下皮砖的垂直缝同处在一条线上）等基本原则，以保证墙体的强度和稳定性。

在砖墙组砌中，把砖的长向沿墙面砌筑的称为顺砖，把砖的短向沿墙面砌筑的称为丁砖。

每排列一层砖则称为一皮砖。

上下皮砖之间的水平灰缝称为横缝，左右两块砖之间的垂直缝称为竖缝。

砖墙横缝和竖缝宽度宜为10mm，但不得小于8 mm，也不能大于12 mm。

横缝的砂浆饱满度不得小于80%。

砌砖时操作方法可采用铺浆法或“三一”砌筑法：采用铺浆法砌筑时，铺浆长度不得超过750 mm；气温超过30ºC时，铺浆长度不得超过500 mm；“三一”砌筑法即“一铲灰、一块砖、一挤揉”的操作方法。

常见的墙体砌筑方式1）一顺一丁式：是指由一皮中全部顺砖与一皮中全部丁砖间隔砌成。

上下皮竖缝相互错开1/4砖长。

这种砌筑形式适合于砌一砖、一砖半及二砖墙。

2）梅花丁式：是指由每皮中丁砖与顺砖相间隔砌成，上皮丁砖坐中于下皮顺砖，上下皮竖缝相互错开1/4砖长。

这种砌筑形式适合于砌一砖及一砖半墙。

3）三顺一丁式：是指由三皮中全部顺砖与一皮中全部丁砖相隔砌成。

上下皮顺砖间竖缝相互错开1/2砖长；上下皮顺砖与丁砖间竖缝相互错开1/4砖长。

这种砌筑形式适合于砌一砖及一砖半墙。

三顺一丁易产生内部通缝，一般不提倡此种组砌方式。

4）全顺式：是指各皮砖均为顺砖，上下皮竖缝相互错开1/2砖长。

这种形式仅适合于砌半砖墙。

5）两平一侧式：是指每层由两皮顺砖与一皮侧砖组合相间砌筑而成，主要用来砌筑3/4厚砖墙。

砖墙的组砌方式砖墙厚度尺寸表墙名称1/4砖墙1/2砖墙3/4砖墙一砖墙一砖半墙两砖墙标志尺寸60 120 180 240 370 490构造尺寸50 115 178 240 365 4905 ．配筋砌体配筋砌体包括网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙。
