第五章砌体结构详解

砌体结构砌体结构是一种常见的建筑结构形式，广泛应用于住宅、商业建筑和工业建筑等各种类型的建筑物中。

这种结构采用砌块或砖块进行构筑，通过砌筑墙体和拱形结构来承受楼层的荷载，同时也能够提供建筑的隔热、隔声和防火等功能。

本文将介绍砌体结构的基本概念、构造方法和设计考虑等相关内容。

1. 砌体结构的基本概念砌体结构是指使用砌块或砖块进行建筑构造的一种形式。

砌块和砖块通常由石材、混凝土或其他材料制成，具有一定的强度和稳定性。

砌体结构可以根据具体需求进行不同形式的砌筑，如墙体、拱形结构、柱子等。

其中，墙体是最常见的使用砌体结构的部分，可以分为承重墙和非承重墙两种类型。

2. 砌体结构的构造方法砌体结构的构造方法主要包括墙体砌筑、拱形结构构造和柱子砌筑等。

墙体砌筑是最常见的构造方法，需要根据具体的设计要求和荷载要求进行墙体的布置和砌筑。

拱形结构是一种通过砌筑砖块或石材形成的曲线形结构，具有一定的强度和稳定性，在古代建筑中得到广泛应用。

柱子砌筑是一种将砌块按照一定的形式和尺寸砌筑成立柱的方法，常用于支撑屋顶或加固墙体等。

3. 砌体结构的设计考虑在进行砌体结构的设计时，需要考虑多个因素，包括结构的稳定性、荷载的传递、地震和风荷载的影响以及水平和竖向的变形等。

结构的稳定性一般通过设置承重墙和加固墙体来保证，同时需要合理设置连接部位和密实固定墙体。

荷载的传递是指将楼层的荷载通过墙体传递到地基上，需要根据荷载大小和墙体的强度设计合适的墙体厚度和深度。

地震和风荷载是考虑结构抗震能力和抗风能力的重要因素，需要根据地理位置和设计要求进行详细计算和分析。

水平和竖向的变形是指结构在荷载作用下产生的变形，需要进行合理的限制和控制，以确保结构的稳定性和安全性。

4. 砌体结构的优点和缺点砌体结构具有多项优点，例如成本低、施工方便、耐久性强等。

由于砌块和砖块制作成本相对较低，因此其成本相对较低，适用于中小型建筑项目。

此外，砌体结构施工简便，不需要特殊的施工设备，普通的工人即可完成施工任务。

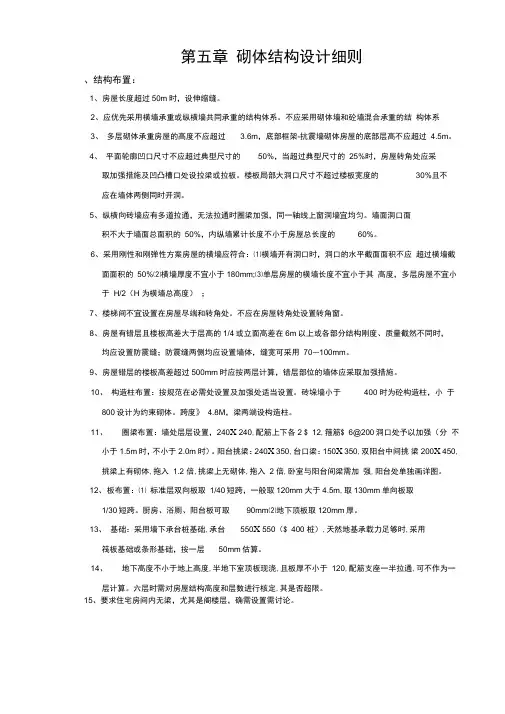

第五章砌体结构设计细则、结构布置：1、房屋长度超过50m时，设伸缩缝。

2、应优先采用横墙承重或纵横墙共同承重的结构体系。

不应采用砌体墙和砼墙混合承重的结构体系3、多层砌体承重房屋的高度不应超过 3.6m，底部框架-抗震墙砌体房屋的底部层高不应超过4.5m。

4、平面轮廓凹口尺寸不应超过典型尺寸的50%，当超过典型尺寸的25%时，房屋转角处应采取加强措施及凹凸槽口处设拉梁或拉板。

楼板局部大洞口尺寸不超过楼板宽度的30%且不应在墙体两侧同时开洞。

5、纵横向砖墙应有多道拉通，无法拉通时圈梁加强，同一轴线上窗洞墙宜均匀。

墙面洞口面积不大于墙面总面积的50%，内纵墙累计长度不小于房屋总长度的60%。

6、采用刚性和刚弹性方案房屋的横墙应符合：⑴横墙开有洞口时，洞口的水平截面面积不应超过横墙截面面积的50%⑵横墙厚度不宜小于180mm;⑶单层房屋的横墙长度不宜小于其高度，多层房屋不宜小于H/2（H 为横墙总高度）；7、楼梯间不宜设置在房屋尽端和转角处。

不应在房屋转角处设置转角窗。

8、房屋有错层且楼板高差大于层高的1/4或立面高差在6m以上或各部分结构刚度、质量截然不同时，均应设置防震缝；防震缝两侧均应设置墙体，缝宽可采用70〜100mm。

9、房屋错层的楼板高差超过500mm时应按两层计算，错层部位的墙体应采取加强措施。

10、构造柱布置：按规范在必需处设置及加强处适当设置。

砖垛墙小于400 时为砼构造柱，小于800设计为约束砌体。

跨度》4.8M，梁两端设构造柱。

11、圈梁布置：墙处层层设置，240X 240,配筋上下各2 $ 12,箍筋$ 6@200洞口处予以加强（分不小于1.5m时，不小于2.0m时）。

阳台挑梁：240X 350,台口梁：150X 350,双阳台中间挑梁200X 450,挑梁上有砌体,拖入 1.2 倍,挑梁上无砌体,拖入 2 倍,卧室与阳台间梁需加强,阳台处单独画详图。

12、板布置：⑴ 标准层双向板取1/40短跨，一般取120mm大于4.5m,取130mm单向板取1/30短跨。

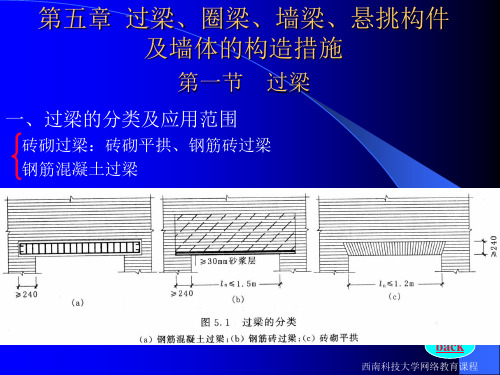

五、过梁、圈梁、墙梁、悬挑构件及墙体的构造措施（1）、常用的过梁有砖砌过梁和钢筋混凝土过梁两类。

作用在过梁上的荷载有墙体荷载和过梁计算范围内的梁板荷载。

根据过梁的工作特性和破坏形态，砖砌过梁应进行跨中正截面和支座斜截面承载力计算；钢筋混凝土过梁应进行跨中正截面和支座斜截面承载力计算以及过梁下砌体局部受压承载力验算。

（2）、圈梁可以增强房屋的整体性和空间刚度，防止由于地基不均匀沉降或较大振动荷载等对房屋引起的不利影响，因此，在各类砌体房屋中均应按规定设置圈梁。

对圈梁的构造要求是为了保证圈梁作用发挥。

（3）、墙梁按承受荷载可分为承重墙梁和非承重墙梁；按支撑条件可分为简支墙梁、框支墙梁和连续墙梁。

墙梁设计时应满足一般规定的要求以及对材料、墙体、托梁、开间等方面的构造要求。

（4）、影响墙梁破坏形态的主要因素有：墙体的高跨比、托梁高跨比、砌体和混凝土强度、托梁纵筋配筋率、剪跨比、墙体开洞情况、支承情况以及有无翼墙等。

由于这些因素的不同，墙梁将会发生弯曲破坏、斜拉破坏、斜压破坏、局压破坏等几种破坏形态。

因此，墙梁应分别进行使用阶段正截面和斜截面承载力计算、墙体受剪承载力和托梁支座上部砌体局部受压承载力计算，以及施工阶段托梁承载力验算。

自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。

（5）、针对挑梁的受力特点和破坏形态，挑梁应进行抗倾覆验算、承载力计算和挑梁下砌体局部受压承载力验算，其中抗倾覆验算应作为重点。

（6）、设计砌体结构房屋时，除进行墙柱的承载力计算和高厚比验算外，还应满足墙柱的一般构造要求，这是为了保证结构的耐久性，保证房屋的整体性和空间刚度。

（7）、引起墙体开裂的主要因素是温度收缩变形和地基的不均匀沉降，为了防止和减轻墙体的开裂，除了在房屋的适当部位设置沉降缝和伸缩缝外，还可以根据房屋的实际情况采取一些经过工程实践证明确实行之有效的措施。

四、混合结构房屋墙体设计（1）、混合结构房屋的结构布置分为纵墙承重方案、横墙承重方案、纵横墙承重方案和内框架承重方案。

砌体结构一、砌体材料及其力学性能(一)砌体分类砌体是由各种块材和砂浆按一定的砌筑方法砌筑而成的整体。

它分为无筋砌体和配筋砌体两大类。

无筋砌体又因所用块材不同分为砖砌体、砌块砌体和石砌体。

在砌体水平灰缝中配有钢筋或在砌体截面中配有钢筋混凝土小柱者称为配筋砌体。

1．砖砌体由砖与砂浆砌筑而成的砌体，其中砖包括实心黏土砖和黏土空心砖。

(1)实心黏土砖(简称实心砖)实心黏土砖具有全国统一的规格，其尺寸为240×115×53(mm)，它以黏土为主要原料，经过焙烧而成，其保温隔热及耐久性能良好，强度也较高，是最常见的砌体材料。

由于黏土材料耗费广大耕地，从保护土地资源考虑，目前实心黏土砖的应用受到政策上的限制。

(2)黏土空心砖(简称空心砖)为了减轻砌体自重，保护农田资源，近来，我国部分地区生产厂不同孔洞形状和不同孔洞率的黏土空心砖。

这种砖由于做成部分孔洞，因此自重较轻，保温隔热性能有了进一步改善。

由于孔洞方向不同，黏土空心砖分为竖孔空心砖和水平孔空心砖两类。

竖孔空心砖孔洞率一般为15％—20％，以免强度降低过多影响使用。

砌筑时由于孔洞垂直于受压面，强度较高，可用于承重墙，其强度等级划分同实心砖。

水平孔空心砖可采用较大的孔洞率，一般为40％～60％，以取得更好的隔热、隔声性能。

砌筑时孔洞平行于承压面，故强度较低，一般只能用于外承重隔墙或框架填充墙。

在竖孔空心砖型号中，字母K表示空心；M表示模数，P表示普通。

见图11—1。

普通空心砖KPl重量较轻，可与标准砖配合使用；ψψ砍砖容易，不需配砖，因此在部分地区用得较多。

普通空心砖KP2也能与标准砖配合使用，但砍砖较多，施工时尚需辅助规格的配砖。

模数空心砖KMl不能与普通标准砖配合使用，同时在拐角、T字形接头处，由于错缝要求，还需要辅助规格的配砖。

目前，国家标准对空心砖的孔洞形状、孔洞率及布置方式未作统一规定，因此各地区产品不尽相同。

2．砌块砌体由砌块与砂浆砌筑而成，砌块材料有混凝土、粉煤灰等。
