《砌体结构讲解》

砌体结构砌体结构是一种常见的建筑结构形式，广泛应用于住宅、商业建筑和工业建筑等各种类型的建筑物中。

这种结构采用砌块或砖块进行构筑，通过砌筑墙体和拱形结构来承受楼层的荷载，同时也能够提供建筑的隔热、隔声和防火等功能。

本文将介绍砌体结构的基本概念、构造方法和设计考虑等相关内容。

1. 砌体结构的基本概念砌体结构是指使用砌块或砖块进行建筑构造的一种形式。

砌块和砖块通常由石材、混凝土或其他材料制成，具有一定的强度和稳定性。

砌体结构可以根据具体需求进行不同形式的砌筑，如墙体、拱形结构、柱子等。

其中，墙体是最常见的使用砌体结构的部分，可以分为承重墙和非承重墙两种类型。

2. 砌体结构的构造方法砌体结构的构造方法主要包括墙体砌筑、拱形结构构造和柱子砌筑等。

墙体砌筑是最常见的构造方法，需要根据具体的设计要求和荷载要求进行墙体的布置和砌筑。

拱形结构是一种通过砌筑砖块或石材形成的曲线形结构，具有一定的强度和稳定性，在古代建筑中得到广泛应用。

柱子砌筑是一种将砌块按照一定的形式和尺寸砌筑成立柱的方法，常用于支撑屋顶或加固墙体等。

3. 砌体结构的设计考虑在进行砌体结构的设计时，需要考虑多个因素，包括结构的稳定性、荷载的传递、地震和风荷载的影响以及水平和竖向的变形等。

结构的稳定性一般通过设置承重墙和加固墙体来保证，同时需要合理设置连接部位和密实固定墙体。

荷载的传递是指将楼层的荷载通过墙体传递到地基上，需要根据荷载大小和墙体的强度设计合适的墙体厚度和深度。

地震和风荷载是考虑结构抗震能力和抗风能力的重要因素，需要根据地理位置和设计要求进行详细计算和分析。

水平和竖向的变形是指结构在荷载作用下产生的变形，需要进行合理的限制和控制，以确保结构的稳定性和安全性。

4. 砌体结构的优点和缺点砌体结构具有多项优点，例如成本低、施工方便、耐久性强等。

由于砌块和砖块制作成本相对较低，因此其成本相对较低，适用于中小型建筑项目。

此外，砌体结构施工简便，不需要特殊的施工设备，普通的工人即可完成施工任务。

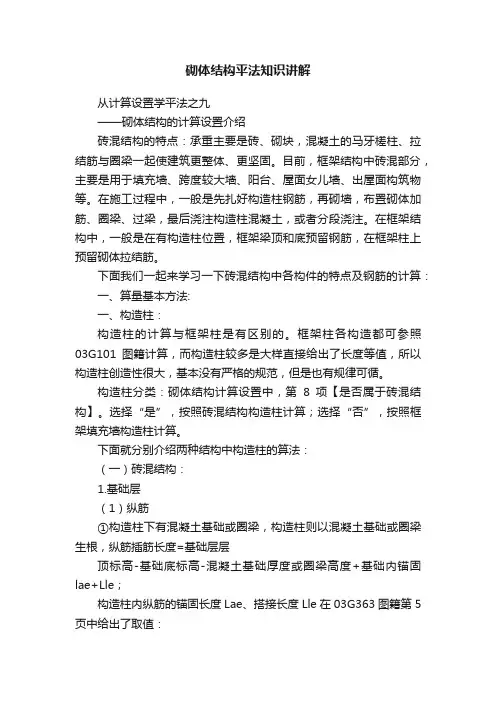

砌体结构平法知识讲解从计算设置学平法之九——砌体结构的计算设置介绍砖混结构的特点：承重主要是砖、砌块，混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更整体、更坚固。

目前，框架结构中砖混部分，主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等。

在施工过程中，一般是先扎好构造柱钢筋，再砌墙，布置砌体加筋、圈梁、过梁，最后浇注构造柱混凝土，或者分段浇注。

在框架结构中，一般是在有构造柱位置，框架梁顶和底预留钢筋，在框架柱上预留砌体拉结筋。

下面我们一起来学习一下砖混结构中各构件的特点及钢筋的计算：一、算量基本方法:一、构造柱：构造柱的计算与框架柱是有区别的。

框架柱各构造都可参照03G101图籍计算，而构造柱较多是大样直接给出了长度等值，所以构造柱创造性很大，基本没有严格的规范，但是也有规律可循。

构造柱分类：砌体结构计算设置中，第8项【是否属于砖混结构】。

选择“是”，按照砖混结构构造柱计算；选择“否”，按照框架填充墙构造柱计算。

下面就分别介绍两种结构中构造柱的算法：（一）砖混结构：1.基础层（1）纵筋①构造柱下有混凝土基础或圈梁，构造柱则以混凝土基础或圈梁生根，纵筋插筋长度=基础层层顶标高-基础底标高-混凝土基础厚度或圈梁高度+基础内锚固lae+Lle；构造柱内纵筋的锚固长度Lae、搭接长度Lle在03G363图籍第5页中给出了取值：B16 C20 640 800A12 C20 420 480A14 C20 490 560A16 C20 560 640根据03G363图籍第22页，构造柱锚入混凝土基础。

在软件中，通过【节点设置】中【构造柱遇混凝土基础插筋节点】中节点一来实现，见下图：其中节点二是按传统算法，即纵筋伸至基底弯折，与框架柱相似，但此处的弯折一般会在总说明或备注里给出，而不需要像框架柱那样去判断。

②构造柱下无混凝土基础或圈梁时，构造柱伸入基础砖墙内。

底层纵筋长度=500+室内外高差+Lle (其中：Lle是楼层（首层）地面标高以上的搭接长度)根据03G363图籍第20页在软件中，通过【节点设置】中【构造柱遇非混凝土基础插筋节点】来实现，见下图：绑扎：底层纵筋长度 = 当前层当前位置柱顶标高?当前层当前位置柱底标高 - 保护层 + 上层露出长度 + LlE焊接：底层纵筋长度 = 当前层当前位置柱顶标高 - 当前层当前位置柱底标高 - 保护层 + 上层露出长度（2）箍筋：长度=(b-2*保护层+h-2*保护层)*2+2*弯折长度+8*d构造柱遇混凝土基础：根数=2(取计算设置中的设定值)+ceil((基础层高-基础厚度-起步)/加密间距)+1注：当(基础层高-h)<=0时，N=2(取计算设置中的设定值)构造柱遇非混凝土基础：根数=ceil（(底层纵筋长度-起步）/加密间距)+12.中间层：（1）纵筋截面无变化：中间层钢筋连续通过：纵筋长度=层高+搭接（绑扎），纵筋长度=层高-500+500（焊接）截面有变化：有两种情况。

砌体结构简介砌体结构是建筑中常用的一种结构形式，它采用砖块、石块或其他类似的材料进行堆砌而成。

砌体结构的优点包括施工简单、成本低廉、耐久性强等。

本文将介绍砌体结构的基本原理、常见的砌体材料和施工方法。

基本原理砌体结构的基本原理是通过将砖块或石块堆积起来形成墙体，然后利用砌缝填充材料将砌体固定在一起。

砌缝填充材料可以是砂浆、水泥等。

这种结构形式能够承受一定的重力荷载和风力荷载，具有一定的抗震性和抗震能力。

常见的砌体材料常见的砌体材料包括砖块、石块等。

砖块砖块是最常用的砌体材料之一，它通常由粘土通过烧制而成。

砖块可以根据用途和性质分为多种类型，如红砖、轻质砖、空心砖等。

红砖是最常见的一种砖块，它具有较好的强度和耐久性，适合用于一般住宅建筑的墙体。

石块石块是一种天然的砌体材料，具有良好的抗压性和耐久性。

石块可以分为天然石和人造石两种类型。

天然石是从自然界中取得的石头，形状与尺寸较不规则。

人造石是通过将石料破碎并进行加工制造而成，形状和尺寸较为规则。

施工方法砌体结构的施工包括墙体的布置、砌体的堆砌和砌缝的填充等步骤。

墙体布置在进行砌体结构施工之前，需要根据设计图纸确定墙体的布置。

墙体布置应符合建筑设计和结构要求，同时考虑到空间利用和施工工艺等因素。

砌体堆砌砌体堆砌是砌体结构施工的关键步骤。

砌体应按照一定的规则进行堆砌，砖块或石块与砖块或石块之间应保持一定的砂浆缝隙。

在堆砌的过程中，还需要进行水平度和垂直度的检查，以保证砌体的平整度和垂直度。

砌缝填充在砌体堆砌完成后，需要进行砌缝的填充。

砌缝填充材料可以使用砂浆、水泥等。

填充砌缝的目的是固定砌体，并提高整体结构的稳定性和承载能力。

结论砌体结构是一种常见且经济实用的建筑结构形式。

它具有施工简单、成本低廉和耐久性强等优点。

砌体结构的成功施工需要选择适当的砌体材料，合理布置墙体，并进行正确的堆砌和砌缝填充过程。

通过合理的设计和施工，砌体结构能够满足建筑物的结构要求，确保安全和稳定。

砌体结构一、砌体材料及其力学性能(一)砌体分类砌体是由各种块材和砂浆按一定的砌筑方法砌筑而成的整体。

它分为无筋砌体和配筋砌体两大类。

无筋砌体又因所用块材不同分为砖砌体、砌块砌体和石砌体。

在砌体水平灰缝中配有钢筋或在砌体截面中配有钢筋混凝土小柱者称为配筋砌体。

1．砖砌体由砖与砂浆砌筑而成的砌体，其中砖包括实心黏土砖和黏土空心砖。

(1)实心黏土砖(简称实心砖)实心黏土砖具有全国统一的规格，其尺寸为240×115×53(mm)，它以黏土为主要原料，经过焙烧而成，其保温隔热及耐久性能良好，强度也较高，是最常见的砌体材料。

由于黏土材料耗费广大耕地，从保护土地资源考虑，目前实心黏土砖的应用受到政策上的限制。

(2)黏土空心砖(简称空心砖)为了减轻砌体自重，保护农田资源，近来，我国部分地区生产厂不同孔洞形状和不同孔洞率的黏土空心砖。

这种砖由于做成部分孔洞，因此自重较轻，保温隔热性能有了进一步改善。

由于孔洞方向不同，黏土空心砖分为竖孔空心砖和水平孔空心砖两类。

竖孔空心砖孔洞率一般为15％—20％，以免强度降低过多影响使用。

砌筑时由于孔洞垂直于受压面，强度较高，可用于承重墙，其强度等级划分同实心砖。

水平孔空心砖可采用较大的孔洞率，一般为40％～60％，以取得更好的隔热、隔声性能。

砌筑时孔洞平行于承压面，故强度较低，一般只能用于外承重隔墙或框架填充墙。

在竖孔空心砖型号中，字母K表示空心；M表示模数，P表示普通。

见图11—1。

普通空心砖KPl重量较轻，可与标准砖配合使用；ψψ砍砖容易，不需配砖，因此在部分地区用得较多。

普通空心砖KP2也能与标准砖配合使用，但砍砖较多，施工时尚需辅助规格的配砖。

模数空心砖KMl不能与普通标准砖配合使用，同时在拐角、T字形接头处，由于错缝要求，还需要辅助规格的配砖。

目前，国家标准对空心砖的孔洞形状、孔洞率及布置方式未作统一规定，因此各地区产品不尽相同。

2．砌块砌体由砌块与砂浆砌筑而成，砌块材料有混凝土、粉煤灰等。
