砌体结构讲解

砌体结构砌体结构是一种常见的建筑结构形式，广泛应用于住宅、商业建筑和工业建筑等各种类型的建筑物中。

这种结构采用砌块或砖块进行构筑，通过砌筑墙体和拱形结构来承受楼层的荷载，同时也能够提供建筑的隔热、隔声和防火等功能。

本文将介绍砌体结构的基本概念、构造方法和设计考虑等相关内容。

1. 砌体结构的基本概念砌体结构是指使用砌块或砖块进行建筑构造的一种形式。

砌块和砖块通常由石材、混凝土或其他材料制成，具有一定的强度和稳定性。

砌体结构可以根据具体需求进行不同形式的砌筑，如墙体、拱形结构、柱子等。

其中，墙体是最常见的使用砌体结构的部分，可以分为承重墙和非承重墙两种类型。

2. 砌体结构的构造方法砌体结构的构造方法主要包括墙体砌筑、拱形结构构造和柱子砌筑等。

墙体砌筑是最常见的构造方法，需要根据具体的设计要求和荷载要求进行墙体的布置和砌筑。

拱形结构是一种通过砌筑砖块或石材形成的曲线形结构，具有一定的强度和稳定性，在古代建筑中得到广泛应用。

柱子砌筑是一种将砌块按照一定的形式和尺寸砌筑成立柱的方法，常用于支撑屋顶或加固墙体等。

3. 砌体结构的设计考虑在进行砌体结构的设计时，需要考虑多个因素，包括结构的稳定性、荷载的传递、地震和风荷载的影响以及水平和竖向的变形等。

结构的稳定性一般通过设置承重墙和加固墙体来保证，同时需要合理设置连接部位和密实固定墙体。

荷载的传递是指将楼层的荷载通过墙体传递到地基上，需要根据荷载大小和墙体的强度设计合适的墙体厚度和深度。

地震和风荷载是考虑结构抗震能力和抗风能力的重要因素，需要根据地理位置和设计要求进行详细计算和分析。

水平和竖向的变形是指结构在荷载作用下产生的变形，需要进行合理的限制和控制，以确保结构的稳定性和安全性。

4. 砌体结构的优点和缺点砌体结构具有多项优点，例如成本低、施工方便、耐久性强等。

由于砌块和砖块制作成本相对较低，因此其成本相对较低，适用于中小型建筑项目。

此外，砌体结构施工简便，不需要特殊的施工设备，普通的工人即可完成施工任务。

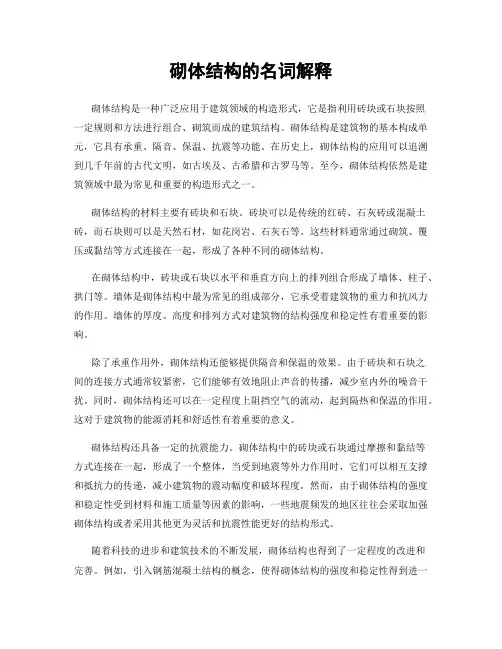

砌体结构的名词解释砌体结构是一种广泛应用于建筑领域的构造形式，它是指利用砖块或石块按照一定规则和方法进行组合、砌筑而成的建筑结构。

砌体结构是建筑物的基本构成单元，它具有承重、隔音、保温、抗震等功能。

在历史上，砌体结构的应用可以追溯到几千年前的古代文明，如古埃及、古希腊和古罗马等。

至今，砌体结构依然是建筑领域中最为常见和重要的构造形式之一。

砌体结构的材料主要有砖块和石块。

砖块可以是传统的红砖、石灰砖或混凝土砖，而石块则可以是天然石材，如花岗岩、石灰石等。

这些材料通常通过砌筑、覆压或黏结等方式连接在一起，形成了各种不同的砌体结构。

在砌体结构中，砖块或石块以水平和垂直方向上的排列组合形成了墙体、柱子、拱门等。

墙体是砌体结构中最为常见的组成部分，它承受着建筑物的重力和抗风力的作用。

墙体的厚度、高度和排列方式对建筑物的结构强度和稳定性有着重要的影响。

除了承重作用外，砌体结构还能够提供隔音和保温的效果。

由于砖块和石块之间的连接方式通常较紧密，它们能够有效地阻止声音的传播，减少室内外的噪音干扰。

同时，砌体结构还可以在一定程度上阻挡空气的流动，起到隔热和保温的作用。

这对于建筑物的能源消耗和舒适性有着重要的意义。

砌体结构还具备一定的抗震能力。

砌体结构中的砖块或石块通过摩擦和黏结等方式连接在一起，形成了一个整体，当受到地震等外力作用时，它们可以相互支撑和抵抗力的传递，减小建筑物的震动幅度和破坏程度。

然而，由于砌体结构的强度和稳定性受到材料和施工质量等因素的影响，一些地震频发的地区往往会采取加强砌体结构或者采用其他更为灵活和抗震性能更好的结构形式。

随着科技的进步和建筑技术的不断发展，砌体结构也得到了一定程度的改进和完善。

例如，引入钢筋混凝土结构的概念，使得砌体结构的强度和稳定性得到进一步提升。

而且，现代建筑设计和施工中采用了各种先进的模拟和计算技术，在考虑砌体结构的性能时能够更为准确地预测其受力情况和耐久性。

总结起来，砌体结构作为建筑领域中最为常见和重要的构造形式之一，承担着建筑物的建设和使用过程中各种力学和功能性的要求。

砌体结构名词解释
一、砌体结构是什么意思
砌体结构是指用块状材料和砂浆材料砌筑的建筑结构，块状材料主要有砖块、石块，或专门制作的砌块，因此砌体结构就可以分为砖砌体结构、石砌体结构、砌块砌体结构等类型。

二、砌体结构有哪些优缺点
1、砌体结构的优点
砌体结构本身材料是随处可见的，可以直接就地取材，譬如说可以直接用泥土烧纸而成，也可以直接用大石头切割而成，红砖、石砖都有很不错的耐火性，有不燃特性，此外它们的耐久性都不错，红砖可使用200年之久，而天然石砖可以使用的年限久更墙了。

因为砌体结构本身材质的关系，让建筑有了不错的保温、隔热性能，有节能优势，对比其他结构来说，施工会更方便，不需要提前支设模板，也不用配置特殊技术设备，只要有一人、一工具就可以结构砌筑。

2、砌体结构的缺点
不过砌体结构本身自重较大，对粘结的砂浆材料要求比较高，如果粘结性不足的话，砌块之间就会因为粘结不牢出现掉落、移动等问题，而且砌体结构内部没有设置钢筋之类能抗拉、抗弯、抗剪等能力的材料，自然在各方面的强度就会比较低。

此外，砌体结构的砌筑工作是比较繁重的，而且使用到的砌块也比较多，对于块体的尺寸与形状就不能完全控制好，难免出现一些不平整、误差、损耗等等问题。

砌体结构一、砌体材料及其力学性能(一)砌体分类砌体是由各种块材和砂浆按一定的砌筑方法砌筑而成的整体。

它分为无筋砌体和配筋砌体两大类。

无筋砌体又因所用块材不同分为砖砌体、砌块砌体和石砌体。

在砌体水平灰缝中配有钢筋或在砌体截面中配有钢筋混凝土小柱者称为配筋砌体。

1．砖砌体由砖与砂浆砌筑而成的砌体，其中砖包括实心黏土砖和黏土空心砖。

(1)实心黏土砖(简称实心砖)实心黏土砖具有全国统一的规格，其尺寸为240×115×53(mm)，它以黏土为主要原料，经过焙烧而成，其保温隔热及耐久性能良好，强度也较高，是最常见的砌体材料。

由于黏土材料耗费广大耕地，从保护土地资源考虑，目前实心黏土砖的应用受到政策上的限制。

(2)黏土空心砖(简称空心砖)为了减轻砌体自重，保护农田资源，近来，我国部分地区生产厂不同孔洞形状和不同孔洞率的黏土空心砖。

这种砖由于做成部分孔洞，因此自重较轻，保温隔热性能有了进一步改善。

由于孔洞方向不同，黏土空心砖分为竖孔空心砖和水平孔空心砖两类。

竖孔空心砖孔洞率一般为15％—20％，以免强度降低过多影响使用。

砌筑时由于孔洞垂直于受压面，强度较高，可用于承重墙，其强度等级划分同实心砖。

水平孔空心砖可采用较大的孔洞率，一般为40％～60％，以取得更好的隔热、隔声性能。

砌筑时孔洞平行于承压面，故强度较低，一般只能用于外承重隔墙或框架填充墙。

在竖孔空心砖型号中，字母K表示空心；M表示模数，P表示普通。

见图11—1。

普通空心砖KPl重量较轻，可与标准砖配合使用；ψψ砍砖容易，不需配砖，因此在部分地区用得较多。

普通空心砖KP2也能与标准砖配合使用，但砍砖较多，施工时尚需辅助规格的配砖。

模数空心砖KMl不能与普通标准砖配合使用，同时在拐角、T字形接头处，由于错缝要求，还需要辅助规格的配砖。

目前，国家标准对空心砖的孔洞形状、孔洞率及布置方式未作统一规定，因此各地区产品不尽相同。

2．砌块砌体由砌块与砂浆砌筑而成，砌块材料有混凝土、粉煤灰等。

砌体结构重点一、砌体结构的基本概念1. 砌体结构的定义砌体结构，顾名思义，就是用砖、石等砌筑成的结构体系。

常见的砌体结构有墙体、柱、梁和拱等。

在建筑中，砌体结构是极为常见的结构形式之一，尤其是在住宅、工业建筑和公共建筑中。

2. 砌体结构的特点•砌体结构具有较高的承载能力，能够承受较大的荷载；•砌体结构具有较好的抗震性能；•砌体结构的建造成本相对较低；•砌体结构可以根据需要进行加强，提高其承载能力和抗震性能。

二、砌体结构的主要构件1. 墙体墙体是指用砖、石等材料砌筑而成的墙。

在建筑中，墙体常用于承担垂直于地面的荷载和隔断空间等。

墙体分为承重墙和非承重墙两种。

承重墙是支撑结构的重要组成部分，它需要具备较高的承载能力和抗震性能。

非承重墙则不需要承载太大的荷载，主要用于隔断空间和装饰等。

2. 柱柱是用砖、石等材料砌筑而成的竖向结构，其作用类似于桥墩，主要用于承受建筑物的垂直荷载。

在砌体结构中，柱的形式较为丰富，常见的有圆形、方形和多边形等。

柱的尺寸和强度需根据承载荷载进行设计和加固。

3. 梁和拱梁和拱是砌体结构中的横向承载构件。

梁一般用于跨越较小的跨度，而拱则用于跨越较大的跨度。

两者都能起到分担荷载和传递荷载的作用。

在设计和施工中，需要根据实际情况进行加强和调整。

三、砌体结构的施工技术1. 基础施工基础施工是保证砌体结构健康的重要步骤。

一般来说，砌体结构的基础分为地基和基础两部分。

地基需要满足稳定和承载的要求，基础则需要与砌体结构紧密结合、保证垂直和承载荷载。

2. 基本工艺砌体结构的基本工艺包括砖、石的质量和规格要求、配料比例、砌筑方法等。

其中，砖、石的质量和规格要求是保证砌体结构健康的前提条件，要求砖、石无开裂、无风化、尺寸标准，要求配料比例准确合理，保证砖墙垂直度，必要时可以采用斜度调节。

3. 墙体绑扎墙体绑扎是指在墙体竖向方向上设置钢筋等材料来固定墙体。

绑扎的目的是保证墙体的整体性和稳定性，提高墙体的抗震能力和承载能力。

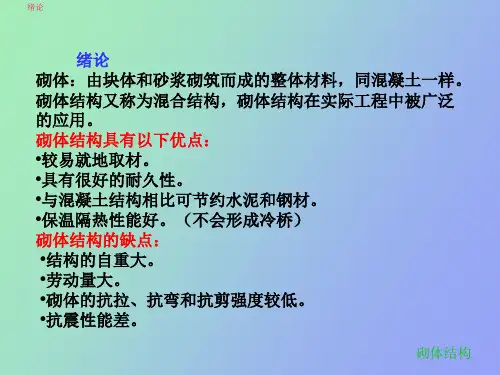

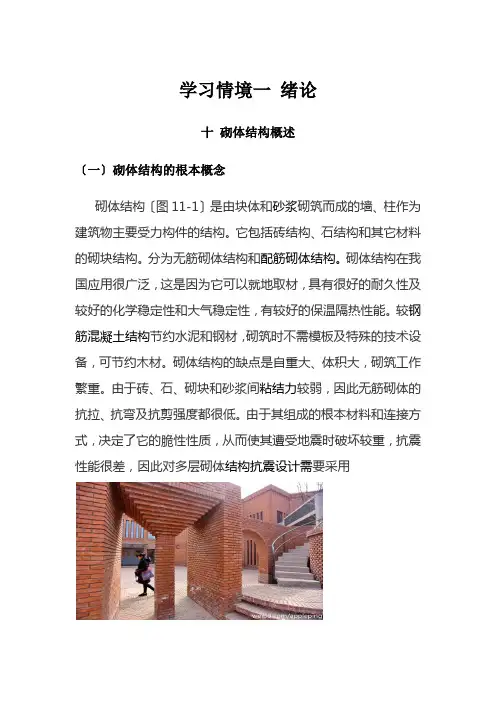

学习情境一绪论十砌体结构概述〔一〕砌体结构的根本概念砌体结构〔图11-1〕是由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。

它包括砖结构、石结构和其它材料的砌块结构。

分为无筋砌体结构和配筋砌体结构。

砌体结构在我国应用很广泛，这是因为它可以就地取材，具有很好的耐久性及较好的化学稳定性和大气稳定性，有较好的保温隔热性能。

较钢筋混凝土结构节约水泥和钢材，砌筑时不需模板及特殊的技术设备，可节约木材。

砌体结构的缺点是自重大、体积大，砌筑工作繁重。

由于砖、石、砌块和砂浆间粘结力较弱，因此无筋砌体的抗拉、抗弯及抗剪强度都很低。

由于其组成的根本材料和连接方式，决定了它的脆性性质，从而使其遭受地震时破坏较重，抗震性能很差，因此对多层砌体结构抗震设计需要采用。

1957年瑞士苏黎世采用强度为Mm，引起了各国的兴趣和重视。

欧美各国加强了对砌体结构材料的研究和生产，在砌体结构的理论研究和设计方法上取得了许多成果，推动了砌体结构的开展。

总体来看，国外砖的强度一般均达30—60 M3，轻的达6N/m3。

国外采用的砂浆强度也很高，美国标准ASTMC 270规定的M，S，N三类水泥石灰混合砂浆，抗压强度分别为M，外墙270 mm与钢筋混凝土框架相比上部结构造价降低7．7%。

美国、新西兰等国采用配筋砌体在地震区建造高层可达13-2021如美国丹佛市17层的“五月市场〞公寓和2021派克兰姆塔楼等，前者高度50 m，墙厚仅280 mm。

英国利物浦皇家教学医院10层职工住宅是欧洲最高的半砖厚102．5 mm薄壁墙。

新西兰允许在地震区用配筋砌体建造7-12层的房屋，因为它们在一定范围内与钢筋混凝土框架填充墙相比具有较好的适用性和经济价值。

美国加州帕萨迪纳市的希尔顿饭店为13层高强混凝土砌块结构，经受圣佛南多大地震后完好无损，而毗邻的一幢10层钢筋混凝土结构却遭受严重破坏。

国外采用高粘度粘合性高强砂浆或有机化合物树脂砂浆甚至可以对缝砌筑。

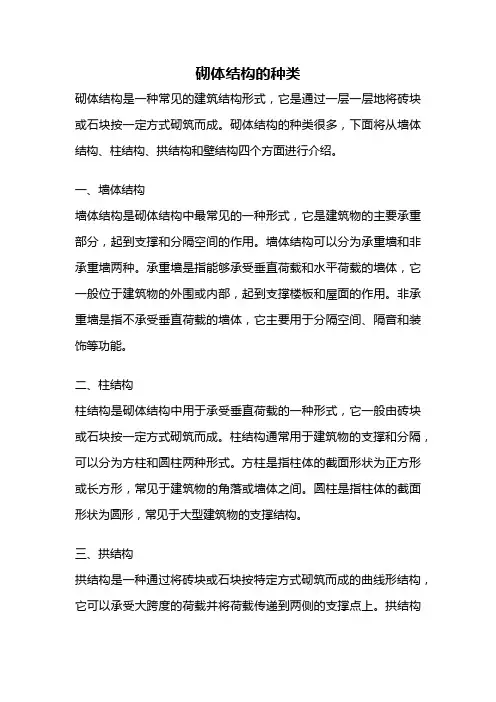

砌体结构的种类砌体结构是一种常见的建筑结构形式，它是通过一层一层地将砖块或石块按一定方式砌筑而成。

砌体结构的种类很多，下面将从墙体结构、柱结构、拱结构和壁结构四个方面进行介绍。

一、墙体结构墙体结构是砌体结构中最常见的一种形式，它是建筑物的主要承重部分，起到支撑和分隔空间的作用。

墙体结构可以分为承重墙和非承重墙两种。

承重墙是指能够承受垂直荷载和水平荷载的墙体，它一般位于建筑物的外围或内部，起到支撑楼板和屋面的作用。

非承重墙是指不承受垂直荷载的墙体，它主要用于分隔空间、隔音和装饰等功能。

二、柱结构柱结构是砌体结构中用于承受垂直荷载的一种形式，它一般由砖块或石块按一定方式砌筑而成。

柱结构通常用于建筑物的支撑和分隔，可以分为方柱和圆柱两种形式。

方柱是指柱体的截面形状为正方形或长方形，常见于建筑物的角落或墙体之间。

圆柱是指柱体的截面形状为圆形，常见于大型建筑物的支撑结构。

三、拱结构拱结构是一种通过将砖块或石块按特定方式砌筑而成的曲线形结构，它可以承受大跨度的荷载并将荷载传递到两侧的支撑点上。

拱结构常见于桥梁、穹顶和拱门等建筑中，它具有良好的稳定性和承载能力。

拱结构可以分为等厚拱、变厚拱和变厚拱三种形式，具有不同的力学特性和应用场合。

四、壁结构壁结构是一种由厚实的墙体组成的砌体结构，它可以承受垂直荷载和水平荷载，并将荷载传递到基础上。

壁结构通常用于大型建筑物或特殊工程中，如堡垒、城墙和坝体等。

壁结构可以分为实心壁和空心壁两种形式。

实心壁是指墙体全部由砖块或石块填充而成，具有较好的承载能力和隔声效果。

空心壁是指墙体内部留有空洞，可以减轻自重并提高隔热性能。

总结起来，砌体结构的种类很多，包括墙体结构、柱结构、拱结构和壁结构等。

每种结构形式都有其特定的应用场合和功能，可以根据具体的建筑需求选择合适的结构形式。

通过合理设计和施工，砌体结构可以达到稳定、安全和美观的效果，为建筑物提供可靠的支撑和保护。

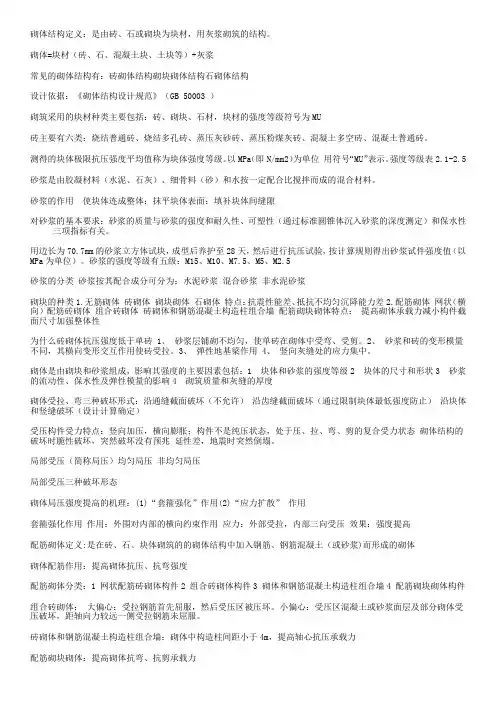

砌体结构定义：是由砖、石或砌块为块材，用灰浆砌筑的结构。

砌体=块材（砖、石、混凝土块、土块等）+灰浆常见的砌体结构有：砖砌体结构砌块砌体结构石砌体结构设计依据：《砌体结构设计规范》（GB 50003 ）砌筑采用的块材种类主要包括：砖、砌块、石材，块材的强度等级符号为MU砖主要有六类：烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖、混凝土多空砖、混凝土普通砖。

测得的块体极限抗压强度平均值称为块体强度等级。

以MPa（即N/mm2）为单位用符号“MU”表示。

强度等级表2.1-2.5 砂浆是由胶凝材料（水泥、石灰）、细骨料（砂）和水按一定配合比搅拌而成的混合材料。

砂浆的作用使块体连成整体；抹平块体表面；填补块体间缝隙对砂浆的基本要求：砂浆的质量与砂浆的强度和耐久性、可塑性（通过标准圆锥体沉入砂浆的深度测定）和保水性三项指标有关。

用边长为70.7mm的砂浆立方体试块，成型后养护至28天，然后进行抗压试验，按计算规则得出砂浆试件强度值（以MPa为单位）。

砂浆的强度等级有五级：M15、M10、M7.5、M5、M2.5砂浆的分类砂浆按其配合成分可分为：水泥砂浆混合砂浆非水泥砂浆砌块的种类1.无筋砌体砖砌体砌块砌体石砌体特点：抗震性能差、抵抗不均匀沉降能力差2.配筋砌体网状（横向）配筋砖砌体组合砖砌体砖砌体和钢筋混凝土构造柱组合墙配筋砌块砌体特点：提高砌体承载力减小构件截面尺寸加强整体性为什么砖砌体抗压强度低于单砖 1、砂浆层铺砌不均匀，使单砖在砌体中受弯、受剪。

2、砂浆和砖的变形模量不同，其横向变形交互作用使砖受拉。

3、弹性地基梁作用 4、竖向灰缝处的应力集中。

砌体是由砌块和砂浆组成，影响其强度的主要因素包括：1 块体和砂浆的强度等级2 块体的尺寸和形状3 砂浆的流动性、保水性及弹性模量的影响4 砌筑质量和灰缝的厚度砌体受拉、弯三种破坏形式：沿通缝截面破坏（不允许）沿齿缝截面破坏（通过限制块体最低强度防止）沿块体和竖缝破坏（设计计算确定）受压构件受力特点：竖向加压，横向膨胀；构件不是纯压状态，处于压、拉、弯、剪的复合受力状态砌体结构的破坏时脆性破坏，突然破坏没有预兆延性差，地震时突然倒塌。

第十三章砌体结构基本知识砌体结构的定义：以块材和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构均可称为砌体结构。

砌体结构是以受压为主的结构形式。

砌体结构的优缺点优点：⑴便于就地取材；⑵成本低廉；⑶耐久性较好：砖石材料具有良好的耐火性、化学稳定性和大气稳定性；砖石材料具有较好的隔热、隔音性能；此外，砌体结构施工中不需要特殊的设备。

缺点：⑴砌筑劳动强度大；⑵结构自重大；⑶构件强度较低，承载力有限。

砌体结构的应用砌体结构广泛用于多层建筑结构中。

我国目前砖砌体材料约占85%以上。

§13-1 砌体材料及其力学性能一、砖石材料砖石材料一般分为天然石材和人工砖石两类；天然石材：当自重大于18N/m3的称为重石，如花岗石、石灰石、砂石等；当自重小于18N/m3的称为轻石，如凝灰石、贝壳灰岩等；重石材由于强度大，抗冻性、抗水性、抗汽性均较好，通常用于建筑物的基础和挡土墙等。

人工砖石：经过烧结的普通砖、粘土空心砖、陶土空心砖；以及不经过烧结的硅酸盐砖、矿渣砖、混凝土砌块、土坯等。

普通粘土砖全国统一规格：240x115x53，具有这种尺寸的砖称为标准砖；空心砖分为三种型号：KP1(240x115x90)、KP2 (240x180x115)、KM1 (190x190x90)。

前两种可以与标准砖混砌；块体的强度等级：烧结普通砖、烧结多孔砖：MU30、MU25、MU20、MU15、MU10；蒸压灰砂砖、蒸压粉煤灰砖：MU25、MU20、MU15、MU10； 块体的强度等级：MU20、MU15、MU10、MU7.5、MU5；石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20，块体（Masonry Unit ）的缩写。

二、砂浆砂浆是由砂、矿物胶结材料与水按合理配比经搅拌而制成的； 砌体结构对砂浆的基本要求：强度、可塑性（流动性）、保水性； 砂浆的强度等级：边长为70毫米的立方体试块在150C- 250C 的室内自然条件下养护24小时，拆模后再在同样的条件下养护28天，加压所测得的抗压强度极限值；砂浆的强度等级：M15、M10、M7.5、M5、M2.5，其中M 表示Mortar 的缩写； 砂浆的分类：水泥砂浆、混合砂浆（如水泥石灰砂浆、水泥粘土砂浆）、非水泥砂浆（如环氧树脂砂浆）。
