配筋砖砌体构件

配筋砌体工程要求一、一般规定1 、配筋砌体工程除应满足本章要求外，尚应符合本规范第5、6章的规定。

说明：1为避免重复，本章在“一般规定”、“主控项目”、“一般项目”的条文内容上，尚应符合本规范第5、6章的规定。

2 、构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净，并在结合面处注入适量与构造柱混凝土相同的去石水泥砂浆。

振捣时，应避免触碰墙体，严禁通过墙体传震。

说明2 本条这些施工规定，是为了保证混凝土的强度和两次浇捣时结合面的密实和整体性。

3 、设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d。

说明：3配置在砌体水平灰缝中的受力钢筋，其握裹力较混凝土中的钢筋要差一些，因此在保证足够的砂浆保护层的条件下，其锚固长度和搭接长度要加大。

4 、配筋砌块体剪力墙，应采用专用的小砌块砌筑砂浆和专用的小砌块灌孔混凝土。

说明：4小砌体砌筑砂浆和小砌块灌孔混凝土性能好，对保证配筋砌块砌体剪力墙的结构受力性能十分有利，其性能应分别符合国家现行标准《混凝土小型空心砌块砌筑砂浆》JC860和《混凝土小型空心砌块灌孔混凝土》JC861的要求。

二、主控项目1 、钢筋的品种、规格和数量应符合设计要求。

检验方法：检查钢筋的合格证书、钢筋性能试验报告、隐蔽工程记录。

2 、构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件的混凝土或砂浆的强度等级应符合设计要求。

抽检数量：各类构件每一检验批砌体至少应做一组试块。

检验方法：检查混凝土或砂浆试块试验报告。

说明：1-2构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件等配筋砌体中的钢筋的品种、规格、数量和混凝土或砂浆的强度直接影响砌体的结构性能，因此应符合设计要求。

3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结钢筋应位置正确，施工中不得任意弯折。

抽检数量：每检验批抽20%构造柱，且不少于3处。

砌体结构复习资料砌体结构复习资料第⼀章1、由块体和砂浆砌筑⽽成的整体材料称为砌体。

根据砌体受⼒性能分为⽆筋砌体结构、约束砌体结构和配筋砌体结构。

2、⽆筋砌体结构分为：砖砌体、砌块砌体、⽯砌体结构。

3、配筋砌体结构有下列三类：⽹状配筋砖砌体构件、组合砖砌体构件、配筋混凝⼟砌块砌体构件4、块体MU，砂浆M，砌筑砂浆Mb/Ms，其灌孔混凝⼟Cb5、⽆孔洞或孔洞率⼩于25%的砖，称为实⼼砖；孔洞率等于或⼤于25%，孔的尺⼨⼩⽽数量多的砖，称为多孔砖。

6、砌体中常⽤的砂浆有⽔泥混合砂浆和⽔泥砂浆。

7、砂浆的分层度是评判砂浆施⼯时保⽔性的主要指标。

8、普通砖砌体受压破坏的三个阶段：（1）第⼀阶段：从砌体开始受压，随压⼒的增⼤⾄出现第⼀批裂缝。

此时压⼒约为破坏压⼒50%～70%。

（2）第⼆阶段：随压⼒的增⼤，砌体内裂缝增多，单块砖内裂缝不断发展，并沿竖向通过若⼲⽪砖，逐渐形成⼀段⼀段的裂缝。

此时压⼒约为破坏压⼒的80%～90%。

（3）压⼒继续增加⾄砌体完全破坏。

9、砌体抗压强度的影响因素：（1）砌体材料的物理⼒学性能（2）砌体⼯程施⼯质量（3）砌体强度试验⽅法及其他因素。

10、砌体局部受压三种破坏形态：（1）因竖向裂缝的发展⽽破坏（2）劈裂破坏（3）局部受压⾯积附近的砌体压坏11、砌体轴⼼受拉三种破坏形态：（1）砌体沿齿缝截⾯轴⼼受拉（2）砌体沿块体截⾯轴⼼受拉（3）砌体沿⽔平通缝截⾯轴⼼受拉第⼆章1、结构可靠度是指在规定的时间和条件下，⼯程结构完成预定功能的概率，是⼯程结构可靠性的概率度量。

2、结构的极限状态分为承载能⼒极限状态和正常使⽤极限状态。

3、作⽤效应S和结构抗⼒R，Z=R-S称为安全裕度当Z>0，结构处于可靠状态；当Z<0，结构处于极限状态；当Z=0，结构处于失效状态。

4、公式2-10,2-11，表2-3，P55，表2-14，5、出于环境类别3～5等有侵蚀性介质的砌体材料，应符合下列要求：（1）不应采⽤蒸压灰砂砖、蒸压粉煤灰砖。

砌体结构1什么是砌体结构？砌体按所采用材料的不同可以分为哪几类？答：1）由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件，称为砌体结构。

2）砌体按材料的不同分为：砖砌体、砌块砌体和石砌体结构。

2 什么是配筋砌体？配筋砌体有哪几类？简述其各自的特点。

答：在砌体中配置受力钢筋的砌体结构，称为配筋砌体结构；没有配置受力钢筋的砌体结构，称为无筋砌体结构。

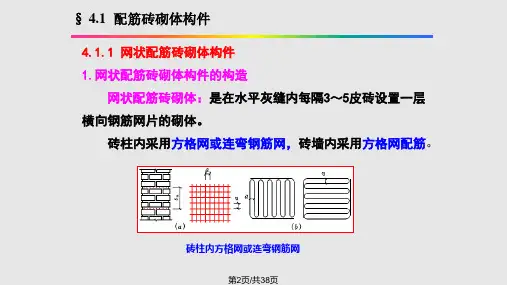

配筋砌体包括：1）网状配筋砌体构件：1.网状配筋砌体就是在砖砌体的水平灰缝内设置一定数量和规格的钢筋网，使其与砌体共同工作。

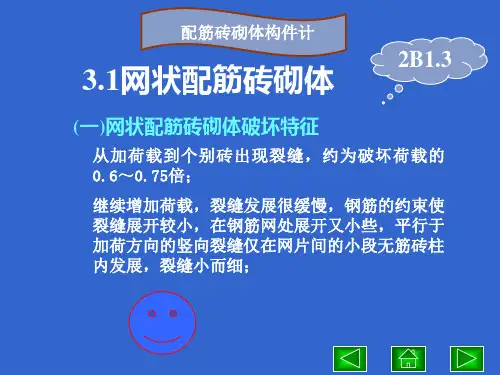

2.网状配筋砌体的破坏特征：由于钢筋的约束作用，裂缝展开较小，特别是在钢筋网处，最后可能发生个别砖完全被压碎脱落。

3.横向配筋的效果将随着偏心距的增大而降低。

2）组合砖砌体构件：1.一种是砖砌体和钢筋混凝土面层或钢筋砂浆面层的组合砖砌体构件；一种是砖砌体和钢筋混凝土构造柱的组合墙。

2.两类组合砖砌体构件都是采用在砖砌体内部配置钢筋混凝土（或钢筋砂浆）部件，通过共同工作来提高承载能力和变形性能。

什么是组合砖砌体？答：组合砖砌体就是采用内部配置钢筋混凝土（或钢筋砂浆）的砖砌体。

3为什么砌体的抗压强度远小于单块块体的抗压强度？答：1）块体在砌体中处于压、弯、剪的复杂受力状态，这是砌体抗压强度远低于块体抗压强度的主要原因；2）砂浆使得块体在横向受拉，从而降低了块体的抗压强度；3）竖向灰缝中存在应力集中，因为竖向灰缝不可能饱满，使得块体受力不利。

4简述影响砌体抗压强度的主要因素。

砌体抗压强度计算公式考虑了哪些主要参数？答：凡是影响块体在砌体中充分发挥作用的各种主要因素，也就是影响砌体抗压强度的主要因素。

主要参数：1）块体的种类、强度等级和形状。

2）砂浆性能。

砂浆强度等级高，砌体的抗压强度也高；砂浆的变形率小，流动性、保水性好都是对提高砌体的抗压强度有利3）灰缝厚度；4）砌筑质量，主要保证灰缝的均匀性、密实性和饱满程度等5根据什么来区分房屋的静力计算方案？有哪几种静力计算方案？设计时怎么判断？答：1）《砌体结构设计规范》中，按屋（楼）盖刚度（屋盖类别）和横墙间距（包括横墙刚度）两个主要因素将混合结构房屋静力计算方案2）分为三类：1.刚性方案：当≈su时，近似认为房屋是没有侧移的；2.弹性方案：当psuu≈时，可近似认为不考虑房屋的空间受力性能，计算简图为铰接排架；3.刚弹性方案：当psuu<<时，可以近似认为楼盖或屋盖是外纵墙的弹性支座；，计算简图为铰接排架。

3.6配筋砌块砌体构件配筋砌块砌体是在砌体中配置一定数量的竖向和水平钢筋。

约束配筋砌块砌体是仅在砌块墙体的转角，接头部位及较大洞口的边缘设置竖向钢筋，并在这些部位设置一定数量的钢筋网片，主要用于中，低层建筑；均匀配筋砌块砌体（配筋砌块剪力墙）是在砌块墙体上下贯通的竖向孔洞中插入竖向钢筋，平用灌孔混凝土灌实，使竖向和水平钢筋与砌体形成一个共同工作的整体，可用于大开间建筑和高层建筑。

配筋砌块砌体3.6配筋砌块砌体构件配筋砌块砌体3.6配筋砌块砌体构件配筋砌块砌体竖向钢筋在连梁下方放置钢筋网片来限制水平灰缝砂浆的横向变形连梁中的钢筋平放于水平槽中水平灰缝砂浆砂浆不能完全灌满砂浆（混凝土）部分要振捣密实槽中的钢筋完全凝固于砂浆（混凝土）之中，竖向孔洞必须连续、畅通，能够灌浆3.6配筋砌块砌体构件配筋砌块砌体是在砌体中配置一定数量的竖向和水平钢筋。

由于配筋砌块砌体的强度高、延性好，可用于大开间和高层建筑结构。

配筋砌块剪力墙结构房屋：地震设防为6度，允许层数18层；7度，允许层数16层；8度，允许层数14层；9度，允许层数8层。

房屋类别最小墙厚度(mm)烈度6789高度层数高度层数高度层数高度层数多层砌体普通砖多孔砖多孔砖小砌块2402401901902421212187772121182177671818151866561212——44——底部框架抗震多排柱内框架240240221675221675191364————《建筑抗震设计规范》（GB50011-2001）表7.1.2 房屋的层数和总高度限值(m)3.6配筋砌块砌体构件竖向钢筋一般是插入砌块砌体上下贯通的孔中，用灌孔混凝土灌实使钢筋充分锚固，配筋砌体的灌孔率一般大于50%。

水平钢筋一般可设置在水平灰缝中或设置箍筋，竖向和水平钢筋使砌块砌体形成一个共同工作的整体。

配筋砌块砌体在受力模式上类同于混凝土剪力墙结构，即由配筋砌块剪力墙承受结构的竖向和水平作用，是结构的承重和抗侧力构件。

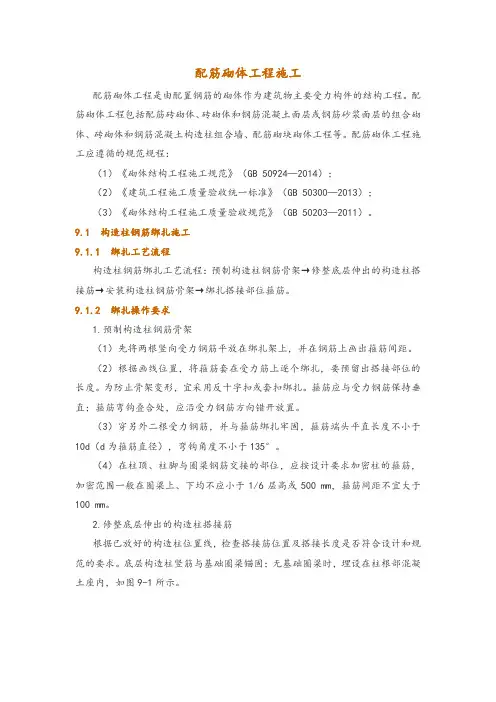

配筋砌体工程施工配筋砌体工程是由配置钢筋的砌体作为建筑物主要受力构件的结构工程。

配筋砌体工程包括配筋砖砌体、砖砌体和钢筋混凝土面层或钢筋砂浆面层的组合砌体、砖砌体和钢筋混凝土构造柱组合墙、配筋砌块砌体工程等。

配筋砌体工程施工应遵循的规范规程：（1）《砌体结构工程施工规范》（GB 50924—2014）；（2）《建筑工程施工质量验收统一标准》（GB 50300—2013）；（3）《砌体结构工程施工质量验收规范》（GB 50203—2011）。

9.1 构造柱钢筋绑扎施工9.1.1 绑扎工艺流程构造柱钢筋绑扎工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

9.1.2 绑扎操作要求1.预制构造柱钢筋骨架（1）先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

（2）根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。

为防止骨架变形，宜采用反十字扣或套扣绑扎。

箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。

（3）穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。

（4）在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于1/6层高或500 mm，箍筋间距不宜大于100 mm。

2.修整底层伸出的构造柱搭接筋根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。

底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内，如图9-1所示。

图9-1 构造柱纵向钢筋埋设图3.安装构造柱钢筋骨架先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。

骨架调整后，可以绑根部加密区箍筋。

4.绑扎搭接部位钢筋（1）构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。

砌体结构设计规范》GB50003-2001新内容有关调整部分：新规范于2002年3月1日启用，原规范（GBJ3-88）于2002年12月31日废止；新规范规定必须严格执行的强制性条文共29条，具体分配为：第3章有4条、第5章有3条、第6章有6条、第7章有6条、第8章有1条、第9章有2条、第10章有7条；新规范主要修订内容是：砌体材料：引入了新型砌体材料及砼小型空心砌块灌孔砌体的计算指标；补充了以重力荷载效应为主的组合表达式，对砌体结构的可靠度作了适当调整；引进了与砌体结构可靠度有关的砌体施工质量控制等级；调整了无筋砌体受压构件的偏心距取值；增加了无筋砌体构件双向偏心受压的计算方法；补充了刚性垫块上局部受压的计算及跨度≥9m的梁在支座处约束弯矩的分析方法；修改了砌体沿通缝受剪构件的计算方法；提高了砌体材料的最低强度等级；增加了砌体夹芯墙的构造措施；加强了砌体结构房屋的抗裂措施，特别是对新型墙材砌体结构的防裂、抗裂构造措施；补充了连续墙梁、框支墙梁的设计方法；补充了砖砌体和砼构造柱组合墙的设计方法；增加了配筋砌块砌体剪力墙结构的设计方法；增加了砌体结构构件的抗震设计；取消了原标准中的中型砌块、空斗墙、筒拱等内容。

新规范第1.0.2条中明确规定：本规范适用于建筑工程的下列砌体的结构设计：砖砌体，包括烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖无筋和配筋砌体；砌块砌体，包括砼、轻骨料砼砌块无筋和配筋砌体；石砌体，包括各种料石和毛石砌体。

强制性条文部分：第3章“材料”之强制性条文：第3.1.1条：块体和砂浆的强度等级，应按下列规定采用：烧结普通砖、烧结多孔砖等的强度等级：MU30、MU25、MU20、MU15和MU10；砌块的强度等级：MU20、MU15、MU10、MU7.5和MU5；砂浆的强度等级： M15、M10、M7.5、M5和M2.5。

（2）第3.2.1条：烧结普通砖、烧结多孔砖砌体的抗压强度设计值、应按下表采用：烧结普通砖和烧结多孔砖砌体的抗压强度设计值(表3.2.1-1摘录）砖强度等级砂浆强度等级砂浆强度M15 M10 M7.5 M5 M2.5 0MU20 3.22 2.67 2.39 2.12 1.84 0.94MU15 2.79 2.31 2.07 1.83 1.60 0.82MU10 - 1.89 1.69 1.50 1.30 0.67（3）第3.2.2条、第3.2.3条：（略）。
