便携式γ能谱仪的原理及应用

伽马能谱仪工作原理
伽马能谱仪是一种用于测量伽马射线的能量和强度的科学仪器。

其工作原理主要包括以下几个步骤：
1. 伽马射线进入能谱仪：伽马射线首先通过探测器外层的防护物质，通常是铅或铝等，以减少外部环境对探测器的干扰。

然后它们通过进入探测器的探测窗口。

2. 探测器的能量转换：伽马射线进入探测器后，与其内部材料相互作用，通过电离、激发或其他过程转换为电子或光子能量。

3. 探测器测量电子或光子能量：转换后的电子或光子能量被探测器内的能量敏感材料吸收，并产生测量信号。

能量敏感材料的选择取决于要测量的伽马能量范围。

4. 信号放大和处理：探测器产生的微弱测量信号经过放大和处理，以便能够准确地测量能谱仪中伽马射线的能量和强度。

5. 数据分析和能量谱绘制：经过信号放大和处理后，测量信号被传送到数据采集系统。

数据采集系统将信号转换为数字信号，并进行数据分析和能谱图的绘制。

通过对伽马射线能量和强度的测量，伽马能谱仪可以用于核物理、天文学、地球科学等领域的研究和应用。

它可以帮助科学家了解伽马辐射的来源、能量分布等重要信息，从而推动科学研究的进展。

低本底γ能谱仪原理
低本底γ能谱仪的原理基于放射性衰变产生的γ射线与探测器之间的相互作用。

当γ射线进入探测器后，会与其中的物质发生相互作用，产生电子空穴对。

这些电子空穴对会在外部施加电压的作用下漂移并被收集，形成一个脉冲信号。

每个脉冲信号的幅度和时间可以被记录下来，并且被用于分析γ射线的能量和强度。

低本底多道γ能谱仪由几个主要组件组成，包括探测器、前置放大器、多道分析器和计算机。

探测器通常采用高纯锂或硅探测器，其结构可以使得探测器对γ射线有很好的响应。

前置放大器的作用是增加从探测器中读出的信号的幅度，以帮助提高信噪比。

多道分析器的作用是将每个脉冲信号转换为一个数字信号，并且记录下来。

计算机则通过对这些数字信号进行处理和分析，得出γ能谱。

低本底多道γ能谱仪广泛应用于核物理、地球化学、环境监测等领域。

在核物理方面，该仪器可以用于研究各种放射性同位素的衰变特性，包括半衰期、发射方式和能量等参数。

在地球化学方面，该仪器可以用于研究岩石和土壤中的放射性元素含量，以及确定它们的分布情况。

在环境监测方面，该仪器可以用于监测大气中的核辐射水平，帮助评估核事故或核离子源的影响。

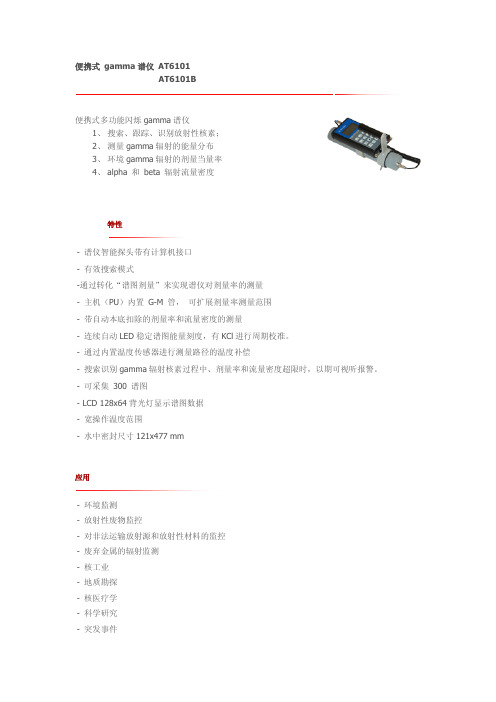

便携式 gamma谱仪АТ6101AT6101B便携式多功能闪烁gamma谱仪1、搜索、跟踪、识别放射性核素；2、测量gamma辐射的能量分布3、环境gamma辐射的剂量当量率4、alpha 和 beta 辐射流量密度特性- 谱仪智能探头带有计算机接口- 有效搜索模式-通过转化“谱图剂量”来实现谱仪对剂量率的测量- 主机（PU）内置 G-M 管，可扩展剂量率测量范围- 带自动本底扣除的剂量率和流量密度的测量- 连续自动LED稳定谱图能量刻度，有KCl进行周期校准。

- 通过内置温度传感器进行测量路径的温度补偿- 搜索识别gamma辐射核素过程中、剂量率和流量密度超限时，以期可视听报警。

- 可采集 300 谱图- LCD 128x64背光灯显示谱图数据- 宽操作温度范围- 水中密封尺寸121x477 mm应用- 环境监测- 放射性废物监控- 对非法运输放射源和放射性材料的监控- 废弃金属的辐射监测- 核工业- 地质勘探- 核医疗学- 科学研究- 突发事件核素识别自然(标准) - 40K, 232Th, 238U工业 - 241Am, 133Ba, 57Co, 60Co, 137Cs, 192Ir, 226Ra, 228Th, 22Na, 54Mn, 152Eu, 75Se医学 - 67Ga, 123I, 125I, 131I, 111In, 99m Tc, 201Tl, 133Xe, 51Cr规格检测器AT6101 (BDKG-05) NaI (Tl), Φ 40х40 mmAT6101B (BDKG-11) NaI (Tl), Φ 63х63 mmPU G-M 管 CI-29BGGamma 辐射探测能量范围BDKG-05, BDKG-11 20 - 1500 和 40-3000 keVAlpha辐射探测能量范围BDPA-01 4-7MeV Beta辐射探测最大能量BDPB-01 155 keV (14C) -3.5 MeV (106Ru+106Rh)非线性度不大于± 1 %相对能量分辨率（对137Cs）BDKG-05 不大于 9 % BDKG-11 不大于 9.5 %最大输入统计不小于 5·104 s-1连续操作时间（内置蓄电池）不小于 12 h能量范围的不确定性（连续操作12小时内）不大于 1 %剂量率测量范围BDKG-05 0.01 - 300 µSv/h BDKG-11 0.01 - 100 µSv/h PU 1 µSv/h - 10 mSv/h 对137Cs的能量灵敏度特性BDKG-05, BDKG-11 (50-3000 keV) ± 20 %PU (60-3000 keV) ± 35 %辐射流测量范围BDPA-01: alpha 表面辐射污染0,5 - 105 part./(min·cm2)BDPB-01: beta 表面辐射污染 3 - 5·105 part./(min·cm2)固有测量误差剂量率not more than ± 20 %辐射流密度not more than ± 20 %— 64800 s谱图扫描时间 1灵敏度241Amcps/µSv·h-1BDKG-05 5600 BDKG-11 12700cps/µSv·h-1137Cscps/µSv·h-1BDKG-05 670cps/µSv·h-1BDKG-11 196060Cocps/µSv·h-1BDKG-05 330cps/µSv·h-1BDKG-11 1030 辐射本底 0.08 µSv/hcps BDKG-05 100cps BDKG-11 270操作温度-20°С - +50°С35o C时相对空气湿度95 %操作模式设置时间至多 10 分钟保护级别IP54无线电干扰满足CEI/IEC CISPR 22:1997电磁兼容性CEI/IEC 61000-4-2:1995IEC 61000-4-3:1995重量kg BDKG-05 1.2kg BDKG-11 1.9kg BDPA-01 0.5kg BDPB-01 0.5kg PU 0.8尺寸BDKG-05 Φ 60х320 mmBDKG-11 Φ 80х345 mmBDPA-01 Φ 80х196 mmBDPB-01 Φ 80х196 mmPU Φ109х220х35 mm标准配置: gamma 辐射谱图采集探头, 主机, AC 充电器, 检测样本, 肩垫, 操作手册, 装运箱可选配件： alpha 和beta辐射探测探头, 1.6 m伸缩杆, 封装配件, 电脑连接配件和软件Gamma谱仪 AT6101 和 AT6101B 满足 IEC 62327 国际标准要求. 也参照EN 61000-6-3 和EN 61000-6-2符合89/336/EEC要求。

航空γ能谱仪基础知识以及应用作者：丘安顺毛伟业杨钢马俊腾罗航翟刚来源：《科技创新与应用》2018年第25期摘要：航空γ能谱仪测量系统由碘化钠晶体（NaI）和光电倍增管为主要部件航空γ能谱测量系统，多采用4条下测晶体和1条上测晶体组合成航空γ能谱测量系统的探头，设计了温度传感器、电流反馈型前置放大器等，实现了γ光子与核信号的转换；通过高速ADC与数据采集系统实现模拟核信号的数字化。

关键词：航空γ能谱仪测量；γ能谱仪；应用中图分类号：P631 文献标志码：A 文章编号：2095-2945（2018）25-0187-02Abstract：The measurement system of airborne γ spectrometer is mainly composed of sodium iodide crystal （NaI） and photomultiplier tube （PMT）. The probe of airborne γ energy spectrum measurement system is composed of four lower crystals and one upper crystal， and the temperature sensor and current feedback preamplifier are designed to realize the conversion between γ photons and nuclear signals， and the analog nuclear signals are digitized by high-speed ADC and data acquisition system.Keywords：airborne γ spectrometer measurement；γ spectrometer； application1 航空γ能谱仪测量原理航空γ能谱测量，简要地说就是将航空γ能谱仪安装在飞行器上，在测量地区上空按照预先设计的测线和高度对岩石和地层中天然放射性核素岩石或矿石品位进行测量的地球物理-地球化学方法。

伽玛能谱仪作用
伽玛能谱仪是一种测量辐射剂量的仪器，它可以以极高的精度测量
物质中放射性同位素的能量和活性。

下面将介绍伽玛能谱仪的作用和
应用。

一、伽玛能谱
伽玛能谱指的是测量放射性样品所释放放射性能量的谱线图。

当放射
性样品被激发后，它会向四面八方发射伽玛射线。

伽玛射线可以被伽
玛能谱仪捕捉到，并且将其转化为电信号，再进一步转化为数字信号
进行分析处理。

最终，我们可以得到一个与放射性样品相关的谱线图，这就是伽玛能谱。

二、伽玛能谱仪的结构
伽玛能谱仪主要由探测器、前置放大器、放大器、模数转换器、计算
机等组成。

其中，探测器是测量的核心部件，它可以将伽玛射线信号
转化为电信号。

三、伽玛能谱仪的应用
1、环境监测
伽玛能谱仪可以用于环境监测中，例如监测空气、土壤、水等中的放
射性核素，以及评估核事故后的放射性污染情况。

2、核医学
伽玛能谱仪可以在核医学中应用，例如用于检测临床放射性同位素的活度，还可以用于辅助诊断某些疾病，如甲状腺疾病等。

3、安全检测
伽玛能谱仪可以用于安全检测，例如用于监测食品和药品中的放射性核素含量，确保人们的食品和药品安全。

4、科学研究
伽玛能谱仪可以在科学研究中应用，例如分析岩石、矿物和其他地质样品中的放射性核素含量，以及研究宇宙射线等。

5、核工业
伽玛能谱仪可以在核工业中应用，例如用于核燃料的研制和核电站的安全监测等。

总之，伽玛能谱仪在现代化工、卫生、环境、航空、军事等领域中起着不可替代的作用。

它可以用来确保公众的安全和身体健康，同时为科学研究提供了重要的工具。

光电倍增管的应用0519074 胡一鸣摘要光电倍增管作为一种高灵敏度的光电探测器，有非常广泛的应用。

在近代物理实验课中，也多次用到不同的光电倍增管，不同的实验条件对选取不同工作参数的光电倍增管有相应的要求。

关键词光电倍增管γ能谱仪塞曼效应氢氘光谱工作电压闪烁计数引言1887年赫兹所发现的光电效应是今天在科学技术中广泛应用的光电倍增管的重要理论基础。

光电倍增管的工作原理建立在光电发射、二次电子发射和电子光学的基础上；光电倍增管是利用外光电效应来实现光电发射的，这种光电发射严格遵守斯托列托夫定律和爱因斯坦光电效应方程。

不同的光电倍增管，虽然工作原理相似，遵循的定律相同，但因使用材料的不同（主要为阴极材料），分压器设计的不同，所表现出的工作性能和所适应的工作环境是有很大差异的。

本文旨在通过本学期所参与过的三个使用到不同的光电倍增管的实验：NaI单晶γ能谱仪，相对论验证，塞曼效应和氢氘光谱来比较各自所使用的光电倍增管的不同并讨论因为不同实验的条件应该采取的光电倍增管选用方案。

正文原理：1.光电倍增管的结构和原理光电倍增管是一种真空光电器件，它可把紫外、可见和红外辐射等光信号转变成电信号并加以放大。

光电倍增管通常由以下几部分组成：（1）一个光电阴极。

对于端窗管，阴极一般是半透明的，为透射式阴极，通过管壳的断面接受入射光；对于侧窗管，阴极不透明，通过管壳的侧面接受入射光，为反射式阴极。

（光电倍增管分为端窗式和侧窗式）（2）一个电子光学输入系统。

它由光电阴极与第一倍增极之间的电极结构和各电极所加大电位构成，它将光电阴极发射的光电子聚焦在第一倍增极的有效面上。

（3）一个倍增系统。

它由若干个倍增极组成，每一个倍增极依次加上递增的电位，倍增极借助于二次电子发射来“倍增”电子。

倍增系统的终端有一个阳极，它接受由最后一个倍增极来的电子流，并输出信号。

2.光电倍增管的主要参数量子效率η（λ）=阴极发射光电子平均数/入射阴极的光子数与入射波长有关，通常认为是阴极光谱响应的峰值波长，对不同材料的阴极灵敏度提高那个有效的比较。

γ能谱仪电路结构原理及原理一、FD-3022四道γ能谱仪FD-3022四道γ能谱仪是上海电子仪器厂研制生产的智能型放射性勘查仪器。

该仪器用于在地面同时测量地质体的在四个不同能量范围内的γ射线照射量率，用以寻找钾、铀、钍和其它矿产或研究其它有关问题。

1、仪器的功能与结构a、仪器的功能该仪器和旧的非智能型的四道γ能谱仪(FD-3003、FD-840)的功能基本相同。

(1) 它具有四个测量道(铀道、钍道、钾道和总道)，能同时测量地质体的在四个不同能量范围内的γ射线照射量率，并依次显示四个道的计数率。

也能自动扣除各道本底计数并自动运算解联立方程给出地质体的铀、钍、钾含量和总道的铀当量含量。

(2) 它具有二个自稳道和自稳铯源，能自动跟踪谱漂移，进行硬件有源稳谱。

(3) 仪器能方便的输入模型标定出的10个系数、各道的本底值和铯峰铀、钍修正值，并能长期(关机)保存，也能方便地进行修改。

(4) 仪器能自动进行归一化测量，铀道、钍道、钾道计数率均归一化为每100秒的计数，总道计数率归一化为每10秒的计数。

仪器测量结果用五位数字显示，显示精度铀、钍和总道含量为0.1PPM;钾为0.1%。

(5) 可以通过选择开关在15～1000秒之间选取测量时间，仪器自动通过硬件电路进行死时间修正，实际测量时间将跟据地质体γ射线照射量率而大于所选取的测量时间。

b、仪器的结构图4.9是FD-3022四道γ能谱仪的方框原理图。

它由信号采集系统和单片机测量系统两大部分组成。

信号采集系统由闪烁探测器、放大器、四道脉冲幅度分析器、低压及高压直流变换器组成;单片机测量系统由单片机最小系统、显示器、稳谱电路、参数输入电路及附属电路(电池检测、键入、告警)等组成。

闪烁探测器将核幅射(γ射线)转换为电脉冲，电脉冲的幅度与射线能量成正比，脉冲计数率与幅射强度成正比。

放大器将辐射电脉冲线性放大、成形展宽后，同时送至六个单道脉冲幅度分析器进行幅度分析。

然后信号按幅度(射线能量)分成六路分别进入六个计数器进行定时计数。

高纯锗γ能谱仪工作原理高纯锗γ能谱仪工作原理一、背景伽马射线能谱仪在核物理、放射性医学、天文学等领域扮演着重要作用。

高纯锗伽马射线能谱仪是目前最先进的能谱仪之一，其分辨率比其他能谱仪高出数十倍，使其在能谱分析方面具有独特的优势。

高纯锗γ能谱仪靠什么实现高精度的能谱分析呢？本文将从工作原理角度介绍。

二、基本原理高纯锗γ能谱仪主要由锗探头、放大器、线性电压控制器、多道分析器和计算机组成。

锗探头是该仪器的关键部分，它直接接触放射性物质，吸收伽马射线，将伽马射线能量转换成电脉冲信号。

锗探头一般分为P型和N型，其中比较常用的是P型。

三、探头工作原理P型探头是由P型半导体和N型半导体组成的，它在工作时被逆偏，N 型半导体处于底电势，而由于P型半导体被逆偏，探头的表面将自然形成正电势。

当伽马射线进入探头时，会与探头原子发生相互作用，与原子电子互相作用使电子被释放而成为自由电子，自由电子在探头中游移，与探头中的P型半导体形成比例计数器，该比例计数器对高纯锗γ能谱仪的分辨率有着决定性影响。

四、信号分析高纯锗γ能谱仪探头接受到伽马射线后，将其能量转换成电脉冲信号后输出，并经过高放大倍数的放大器放大，信号经过线性电压控制器调整电压后，进入多道分析器进行能谱分析。

在多道分析器内部，信号通过放大和形成尖峰后输入到计算机中进行信号处理，获得样品伽马能谱。

五、总结高纯锗γ能谱仪是一种基于半导体原理制作的精密仪器，其通过伽马线与P型探头的相互作用产生电子，从而实现能谱分析。

其次通过信号放大与分析，最后输出样品的伽马能谱。

随着科学技术的不断更新，高纯锗伽马射线能谱仪将在各个领域发挥着越来越重要的作用。

航空γ能谱仪基础知识以及应用航空γ能谱仪测量系统由碘化钠晶体（NaI）和光电倍增管为主要部件航空γ能谱测量系统，多采用4条下测晶体和1条上测晶体组合成航空γ能谱测量系统的探头，设计了温度传感器、电流反馈型前置放大器等，实现了γ光子与核信号的转换；通过高速ADC与数据采集系统实现模拟核信号的数字化。

标签：航空γ能谱仪测量；γ能谱仪；应用Abstract：The measurement system of airborne γ spectrometer is mainly composed of sodium iodide crystal （NaI）and photomultiplier tube （PMT）. The probe of airborne γ energy spectrum measurement system is composed of four lower crystals and one upper crystal，and the temperature sensor and current feedback preamplifier are designed to rea lize the conversion between γ photons and nuclear signals，and the analog nuclear signals are digitized by high-speed ADC and data acquisition system.Keywords：airborne γ spectrometer measurement；γ spectrometer；application1 航空γ能谱仪测量原理航空γ能谱测量，简要地说就是将航空γ能谱仪安装在飞行器上，在测量地区上空按照预先设计的测线和高度对岩石和地层中天然放射性核素岩石或矿石品位进行测量的地球物理-地球化学方法。
