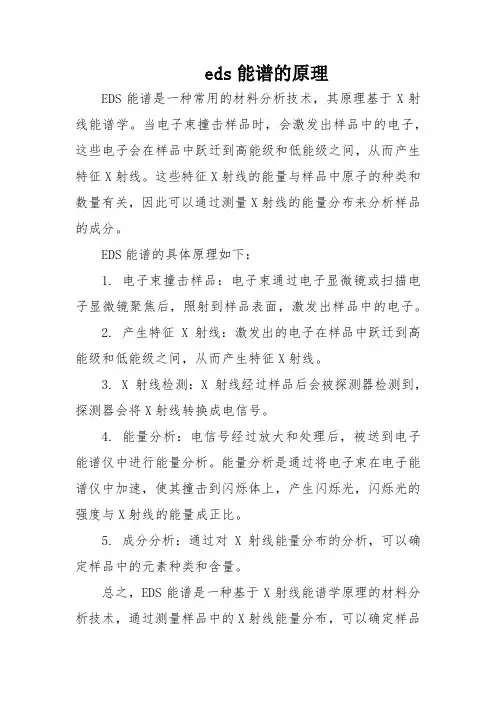

eds能谱的原理
EDS能谱是一种常用的材料分析技术，其原理基于X射线能谱学。
当电子束撞击样品时，会激发出样品中的电子，这些电子会在样品中跃迁到高能级和低能级之间，从而产生特征X射线。
这些特征X射线的能量与样品中原子的种类和数量有关，因此可以通过测量X射线的能量分布来分析样品的成分。
EDS能谱的具体原理如下：
1. 电子束撞击样品：电子束通过电子显微镜或扫描电子显微镜聚焦后，照射到样品表面，激发出样品中的电子。
2. 产生特征X射线：激发出的电子在样品中跃迁到高能级和低能级之间，从而产生特征X射线。
3. X射线检测：X射线经过样品后会被探测器检测到，探测器会将X射线转换成电信号。
4. 能量分析：电信号经过放大和处理后，被送到电子能谱仪中进行能量分析。
能量分析是通过将电子束在电子能谱仪中加速，使其撞击到闪烁体上，产生闪烁光，闪烁光的强度与X射线的能量成正比。
5. 成分分析：通过对X射线能量分布的分析，可以确定样品中的元素种类和含量。
总之，EDS能谱是一种基于X射线能谱学原理的材料分析技术，通过测量样品中的X射线能量分布，可以确定样品
中的元素种类和含量。
EDS原理及应用EDS（Energy Dispersive X-ray Spectroscopy，能谱衍射仪）是一种通过测量物质中X射线的能量以及其相对强度来分析物质成分的技术。
EDS原理基于X射线的衍射和能谱分析，可以用于许多领域，如材料科学、地质学、化学、生物学等。
EDS原理基于X射线的相互作用。
当物质被高能电子或X射线照射时，会产生X射线散射。
在EDS装置中，样品表面被电子束轰击，导致样品中的原子被激发，释放出一系列特定能量的X射线。
这些X射线会通过样品表面的闪烁体或硅晶体并通过光谱仪器进行检测和分析。
EDS应用广泛，以下是其中几个主要领域：1.材料分析：EDS被广泛用于材料科学和工程领域，用于分析和确定材料的成分。
通过分析样品内的特定元素，可以确定材料的组成，提供有关材料性质和结构的信息。
这对于材料表征、元素定量和物相分析非常重要。
2.地质学：EDS可用于分析岩石、矿石、土壤和沉积物等地质样品。
通过检测样品中的元素，可以确定其成分和结构，并为矿石勘探、岩石分类和地质研究提供有用的信息。
3.医学和生物学：EDS在医学和生物学研究中的应用越来越广泛。
例如，可以用于分析组织样品中的元素分布，以研究疾病和药物治疗的影响。
还可以用于分析生物材料的成分，如骨骼、牙齿和细胞。
5.金属和合金分析：EDS可以用于分析金属和合金中的元素和特定成分。
这对于质量控制、合金优化和材料测试非常重要。
除了以上领域，EDS还有许多其他应用，如环境分析、电子显微镜成像、纳米材料研究等。
EDS具有一些优点和限制。
优点包括：非破坏性分析、高灵敏度和特定元素检测能力。
然而，EDS在定量分析上存在一定的挑战，包括基体效应、元素定量和误差分析等。
总之，EDS是一种强大的分析技术，广泛应用于材料科学、地质学、医学和生物学等领域。
通过分析样品中的X射线能谱，可以提供有关元素组成和结构的信息，对于了解物质的性质和性能非常重要。
X射线能谱仪工作原理及谱图解析1、X射线能谱仪分析原理X射线能谱仪作为扫描电镜的一个重要附件，可被看成是扫描电镜X射线信号检测器。
其主要对扫描电镜的微区成分进行定性、定量分析，可以分析元素周期表中从B-U的所有元素信息。
其原理为：扫描电镜电子枪发出的高能电子进入样品后，受到样品原子的非弹性散射，将能量传递给该原子。
该原子内壳层的电子被电离并脱离，内壳层上出现一个空位，原子处于不稳定的高能激发态。
在激发后的10-12s内原子便恢复到最低能量的基态。
在这个过程中，一系列外层电子向内壳层的空位跃迁，同时产生X射线，释放出多余的能量。
对任一原子而言，各个能级之间的能量差都是确定的，因此各种原子受激发而产生的X射线的能量也都是确定的（图1）。
X射线能谱仪收集X射线，并根据其能量对其记数、分类，从而对元素进行定性、定量分析。
图1. 粒子间相互作用产生特征X射线本所能谱仪型号为：BRUKER X-Flash 5010，有四种检测模式：点扫描，区域扫描，线扫描，面扫描。
2、能谱仪检测模式介绍及参数解读2.1 点扫描及区域扫描模式图2 X射线能谱仪点扫描（A）、选区扫描（B）报告点扫描与选区扫描主要用于对元素进行定性和定量分析，确定选定的点或区域范围内存在的所有元素种类，并对各种元素的相对含量进行计算。
能谱检测对倍数要求不高，不同倍数条件下检测结果差异不大，关键在于选取检测的部位。
一般选择较大的块体在5000倍以下检测，因为X射线出射深度较深，除金属或陶瓷等非常致密的材料外，一般的块体在20kV加速电压下，X射线出射深度2μm左右，且点扫描的范围也在直径2μm左右。
因此块体太小或倍数过大，都会造成背景严重，测量准确度下降。
此外，最好选择比较平整的区域检测，因为电子打在坑坑洼洼的样品表面，X射线出射深度差别较大，定量信息不够准确。
特别低洼的区域，几乎检测不到信号，或信号很弱，得到的结果也便不准确。
第三，电子束与轻元素相会作用区域较大，干扰更强，因此轻元素的定量比重元素更加不准确。
x射线能谱法原理
X射线能谱法是一种分析物质组成的方法。
它基于物质吸收和散射X射线的特性，通过测量样品对不同能量的X射线的吸收和散射来确定样品的化学组成。
其原理可以简述如下：
1. X射线产生：通过加速电子产生高能电子（电压通常在几万伏至几十万伏之间），电子与金属靶相互作用产生X射线。
2. X射线入射：产生的X射线通过样品，X射线与样品中的原子相互作用。
3. X射线吸收和散射：X射线与样品中的原子发生相互作用，主要有光电效应、康普顿散射和束缚态辐射三种作用。
其中，光电效应会使得入射X射线的能量被完全吸收，将产生特定的吸收峰；康普顿散射会使得入射X射线的能量发生部分散射，形成连续的康普顿散射谱；束缚态辐射是指入射X射线被样品内的束缚电子吸收跃迁时发射的X射线。
各种原子对不同能量的X射线的吸收和散射方式都不同，所以X射线的能谱可以用来区分样品中的不同元素。
4. X射线能谱测量：通过测量入射X射线的能量和样品中吸收和散射的X射线的能量，可以得到样品中不同元素的能谱图。
根据能谱图的峰位置和峰强度，可以确定样品中存在的元素种类和相对含量。
总之，X射线能谱法利用样品对不同能量的X射线的吸收和散射来分析样品的化学组成，主要通过测量样品中X射线的能谱图来实现。
本文将简要介绍SEM配套EDS的工作原理，使用方法和经验将在后续章节中提及。
X射线在物体表面成分分析中的使用十分广泛，利用晶体衍射分光检测特征X射线波长称为波长色散谱仪（波谱仪WDS）; 检测特征X射线能量称之为能量色散谱仪（能谱仪EDS），EDS虽然准确度不如WDS，但制样、观察更简便，常和SEM、TEM一起使用。
EDS工作原理受到加速的高能电子进入样品会受到样品原子的非弹性散射（粒子碰撞中能量交换但动量不守恒），样品原子会接受能量同时使其内壳层的电子被电离并脱离原子，同时形成一个空位，此时原子会处于不稳定的高能激发态。
该原子被激发的瞬间，原子会恢复到最低能量的基态，同时大量外层电子会跃迁到内壳层的空位中，产生大量能量并产生特征X射线和俄歇电子。
X射线辐射是一种量子或光子组成的量子流，其带有的能量或波长与原子序数存在函数关系,即Moseley公式，据此，可以利用特征X射线对元素成分进行分析。
不同于XPS(X射线光电子能谱)，它是通过X射线激发光电子，再使用爱因斯坦光电发射定律，其根据光电子的结合能判断分析物质的元素种类。
Ek =hν- EB（出射光电子动能等于X射线源光子能量减去特定原子轨道上的结合能）XPS和EDS工作条件比较将电子从各壳层激发电离出来的最小能量被称为临界激发能Ec,其随原子序数的增加而变大，同元素的近壳元素Ec值更大，在EDS分析中，要求入射电子束能量超过分析元素Ec值的2~3倍。
能谱元素分析图示外层电子会自动补充到内层电子电离形成的空位中，如L层电子跃迁到K层形成的空位中会产生Kα辐射，同时让原子能态降低；M层电子填充K 层空位时会产生Kβ辐射；L层电子激发流出的空位被M填充时会产生Lα辐射。
X射线能量辐射以光子形式释放，其能量等于跃迁过程中相关壳层Ec 之差。
据此，X射线反映了不同元素原子内部壳层结构的特征，也因之称为特征X射线辐射，可以通过峰值进行元素判断。
对某个元素而言，靠近内层特征X射线产额较大；对于不同元素，此产额和原子序数成正比，而俄歇电子相反，故轻原子用俄歇电子谱仪（AES）观察更合适,但H、He、Li由于其光电离界面小、信号弱且其1s能量级中的电子容易转移。

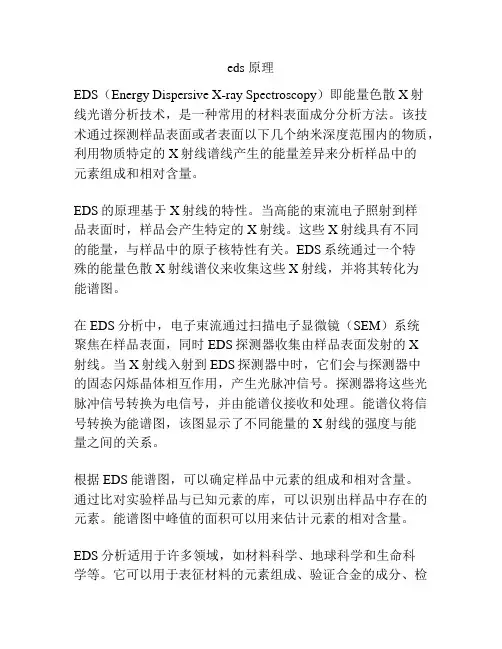

eds 原理
EDS（Energy Dispersive X-ray Spectroscopy）即能量色散X射
线光谱分析技术，是一种常用的材料表面成分分析方法。
该技术通过探测样品表面或者表面以下几个纳米深度范围内的物质，利用物质特定的X射线谱线产生的能量差异来分析样品中的
元素组成和相对含量。
EDS的原理基于X射线的特性。
当高能的束流电子照射到样
品表面时，样品会产生特定的X射线。
这些X射线具有不同
的能量，与样品中的原子核特性有关。
EDS系统通过一个特
殊的能量色散X射线谱仪来收集这些X射线，并将其转化为
能谱图。
在EDS分析中，电子束流通过扫描电子显微镜（SEM）系统
聚焦在样品表面，同时EDS探测器收集由样品表面发射的X
射线。
当X射线入射到EDS探测器中时，它们会与探测器中
的固态闪烁晶体相互作用，产生光脉冲信号。
探测器将这些光脉冲信号转换为电信号，并由能谱仪接收和处理。
能谱仪将信号转换为能谱图，该图显示了不同能量的X射线的强度与能
量之间的关系。
根据EDS能谱图，可以确定样品中元素的组成和相对含量。
通过比对实验样品与已知元素的库，可以识别出样品中存在的元素。
能谱图中峰值的面积可以用来估计元素的相对含量。
EDS分析适用于许多领域，如材料科学、地球科学和生命科
学等。
它可以用于表征材料的元素组成、验证合金的成分、检
测污染物以及研究颗粒形状和大小等。
其非破坏性的特点使得EDS成为一个广泛应用的表面分析技术。

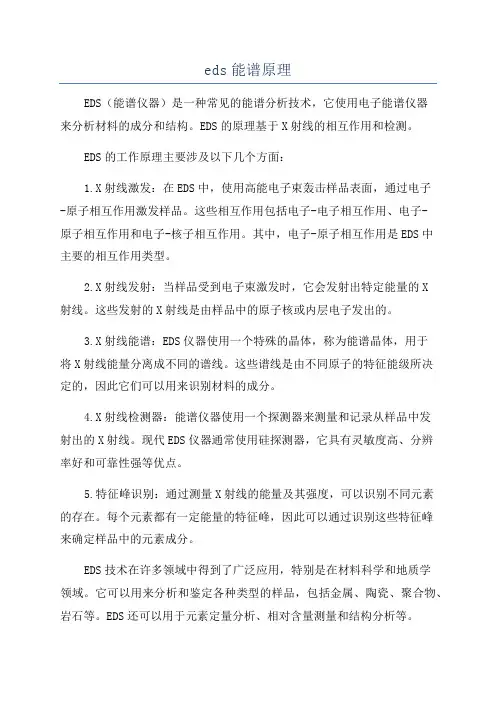

eds能谱原理EDS（能谱仪器）是一种常见的能谱分析技术，它使用电子能谱仪器来分析材料的成分和结构。
EDS的原理基于X射线的相互作用和检测。
EDS的工作原理主要涉及以下几个方面：1.X射线激发：在EDS中，使用高能电子束轰击样品表面，通过电子-原子相互作用激发样品。
这些相互作用包括电子-电子相互作用、电子-原子相互作用和电子-核子相互作用。
其中，电子-原子相互作用是EDS中主要的相互作用类型。
2.X射线发射：当样品受到电子束激发时，它会发射出特定能量的X射线。
这些发射的X射线是由样品中的原子核或内层电子发出的。
3.X射线能谱：EDS仪器使用一个特殊的晶体，称为能谱晶体，用于将X射线能量分离成不同的谱线。
这些谱线是由不同原子的特征能级所决定的，因此它们可以用来识别材料的成分。
4.X射线检测器：能谱仪器使用一个探测器来测量和记录从样品中发射出的X射线。
现代EDS仪器通常使用硅探测器，它具有灵敏度高、分辨率好和可靠性强等优点。
5.特征峰识别：通过测量X射线的能量及其强度，可以识别不同元素的存在。
每个元素都有一定能量的特征峰，因此可以通过识别这些特征峰来确定样品中的元素成分。
EDS技术在许多领域中得到了广泛应用，特别是在材料科学和地质学领域。
它可以用来分析和鉴定各种类型的样品，包括金属、陶瓷、聚合物、岩石等。
EDS还可以用于元素定量分析、相对含量测量和结构分析等。
然而，EDS也存在一些局限性。
首先，EDS只能对样品表面进行分析，无法获得样品的深层信息。
其次，样品的成分必须在EDS的探测范围内才能被准确分析。
此外，样品的形貌和表面状态也可以影响EDS的分析结果。
总之，EDS作为一种能谱分析技术，在材料科学和地质学等领域中具有重要的应用价值。
通过分析X射线发射和能谱特征峰，EDS能够快速、准确地确定样品的成分和结构，为材料研究和质量控制提供了有力的手段。
