能谱仪EDS概述

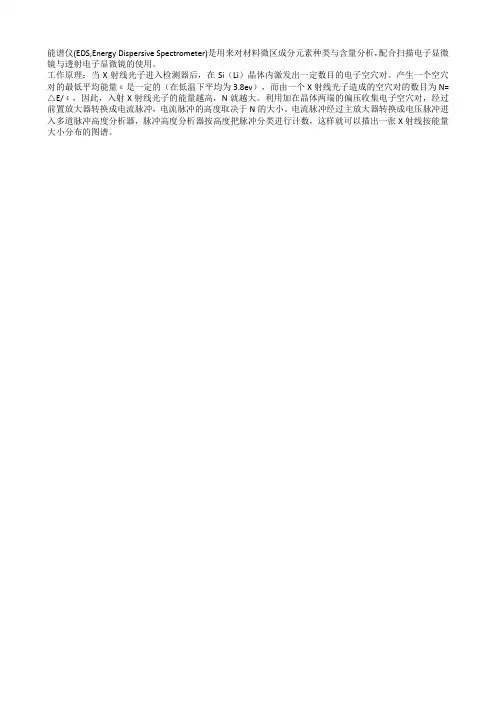

能谱仪(EDS,Energy Dispersive Spectrometer)是用来对材料微区成分元素种类与含量分析，配合扫描电子显微镜与透射电子显微镜的使用。

工作原理：当X射线光子进入检测器后，在Si（Li）晶体内激发出一定数目的电子空穴对。

产生一个空穴对的最低平均能量ε是一定的（在低温下平均为3.8ev），而由一个X射线光子造成的空穴对的数目为N=△E/ε，因此，入射X射线光子的能量越高，N就越大。

利用加在晶体两端的偏压收集电子空穴对，经过前置放大器转换成电流脉冲，电流脉冲的高度取决于N的大小。

电流脉冲经过主放大器转换成电压脉冲进入多道脉冲高度分析器，脉冲高度分析器按高度把脉冲分类进行计数，这样就可以描出一张X射线按能量大小分布的图谱。

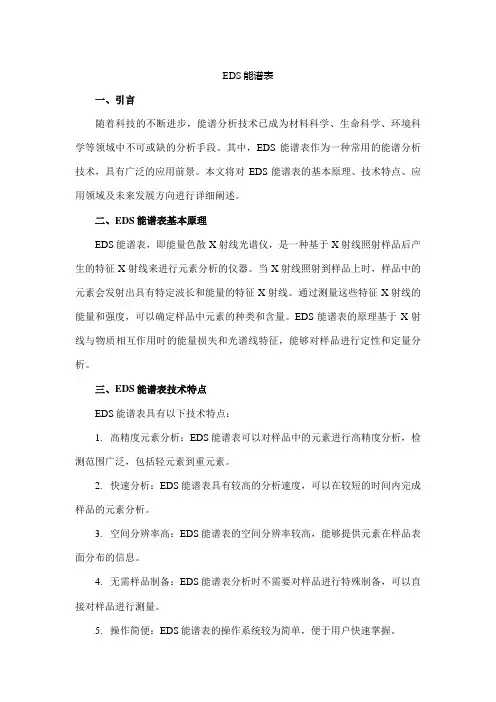

EDS能谱表一、引言随着科技的不断进步，能谱分析技术已成为材料科学、生命科学、环境科学等领域中不可或缺的分析手段。

其中，EDS能谱表作为一种常用的能谱分析技术，具有广泛的应用前景。

本文将对EDS能谱表的基本原理、技术特点、应用领域及未来发展方向进行详细阐述。

二、EDS能谱表基本原理EDS能谱表，即能量色散X射线光谱仪，是一种基于X射线照射样品后产生的特征X射线来进行元素分析的仪器。

当X射线照射到样品上时，样品中的元素会发射出具有特定波长和能量的特征X射线。

通过测量这些特征X射线的能量和强度，可以确定样品中元素的种类和含量。

EDS能谱表的原理基于X射线与物质相互作用时的能量损失和光谱线特征，能够对样品进行定性和定量分析。

三、EDS能谱表技术特点EDS能谱表具有以下技术特点：1.高精度元素分析：EDS能谱表可以对样品中的元素进行高精度分析，检测范围广泛，包括轻元素到重元素。

2.快速分析：EDS能谱表具有较高的分析速度，可以在较短的时间内完成样品的元素分析。

3.空间分辨率高：EDS能谱表的空间分辨率较高，能够提供元素在样品表面分布的信息。

4.无需样品制备：EDS能谱表分析时不需要对样品进行特殊制备，可以直接对样品进行测量。

5.操作简便：EDS能谱表的操作系统较为简单，便于用户快速掌握。

6.适用范围广：EDS能谱表适用于各种材料的分析，如金属、陶瓷、塑料、生物组织等。

四、EDS能谱表应用领域EDS能谱表在多个领域中都有广泛的应用：1.材料科学：在材料科学领域中，EDS能谱表常被用于合金、陶瓷、复合材料等材料的元素分析和成分研究。

通过对材料表面元素的分布进行分析，可以深入了解材料的结构和性能。

2.生物学：在生物学领域中，EDS能谱表常被用于生物组织、细胞、蛋白质等样品的元素分析。

通过对生物样品中元素的种类和含量进行分析，可以揭示生物体内的代谢过程和生理机制。

3.环境科学：在环境科学领域中，EDS能谱表常被用于土壤、水、空气等样品的元素分析。

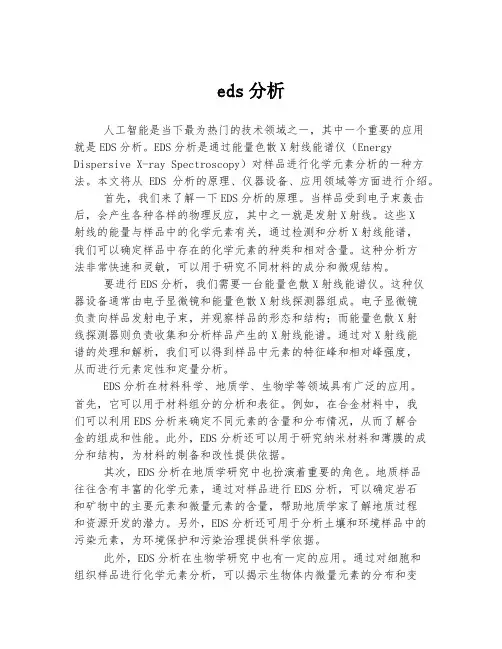

eds分析人工智能是当下最为热门的技术领域之一，其中一个重要的应用就是EDS分析。

EDS分析是通过能量色散X射线能谱仪（Energy Dispersive X-ray Spectroscopy）对样品进行化学元素分析的一种方法。

本文将从EDS分析的原理、仪器设备、应用领域等方面进行介绍。

首先，我们来了解一下EDS分析的原理。

当样品受到电子束轰击后，会产生各种各样的物理反应，其中之一就是发射X射线。

这些X射线的能量与样品中的化学元素有关，通过检测和分析X射线能谱，我们可以确定样品中存在的化学元素的种类和相对含量。

这种分析方法非常快速和灵敏，可以用于研究不同材料的成分和微观结构。

要进行EDS分析，我们需要一台能量色散X射线能谱仪。

这种仪器设备通常由电子显微镜和能量色散X射线探测器组成。

电子显微镜负责向样品发射电子束，并观察样品的形态和结构；而能量色散X射线探测器则负责收集和分析样品产生的X射线能谱。

通过对X射线能谱的处理和解析，我们可以得到样品中元素的特征峰和相对峰强度，从而进行元素定性和定量分析。

EDS分析在材料科学、地质学、生物学等领域具有广泛的应用。

首先，它可以用于材料组分的分析和表征。

例如，在合金材料中，我们可以利用EDS分析来确定不同元素的含量和分布情况，从而了解合金的组成和性能。

此外，EDS分析还可以用于研究纳米材料和薄膜的成分和结构，为材料的制备和改性提供依据。

其次，EDS分析在地质学研究中也扮演着重要的角色。

地质样品往往含有丰富的化学元素，通过对样品进行EDS分析，可以确定岩石和矿物中的主要元素和微量元素的含量，帮助地质学家了解地质过程和资源开发的潜力。

另外，EDS分析还可用于分析土壤和环境样品中的污染元素，为环境保护和污染治理提供科学依据。

此外，EDS分析在生物学研究中也有一定的应用。

通过对细胞和组织样品进行化学元素分析，可以揭示生物体内微量元素的分布和变化规律，为生物学家研究生物体的功能和生理过程提供重要线索。

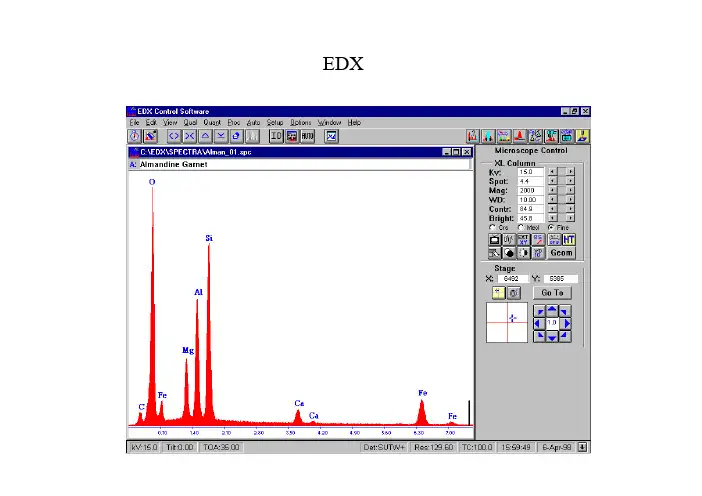

EDXX射线能谱一介绍EDS（energy dispersive spectro-scopy）能量色散谱EDX （Energy Dispersive X-ray）WDS（wavelength dispersive spectro-scopy）波长色散谱EDX：X射线强度和能量曲线，定量分析样品的化学成份主要用途：•1) 非均匀样品的局部化学成份•2) 较少量材料或小颗粒材料的化学成份•3) 非均匀样品种一维或二维的成份分布•4) 沉积在任意衬底上的薄膜成份特点1)铍以上元素2)最小能探测到的重量比：0.1 wt% ——1 wt%3)定量结果的相对误差：2－20％（取决于校正方法等）4)在计算机控制下，1分钟以内可分析16种元素5)空间分辨率取决于平均原子序数、样品密度、束能量等（SEM中0.2——10微米）获得可靠的分析结果要求样品:·1) 样品平整光滑（尤其对定量分析，样品要抛光）2) 可以分析表面粗糙的样品，但仅限于定性和半定量分析3) 样品必须导热导电，必要的时候表面需要喷炭或金推荐书目：Scanning Electron Microscopy and X-ray microanalysisNew York 1992 （生物学、材料科学、地质学）Scanning Electron Microscopy，X-ray microanalysisand Anlytical Electron MicroscopyNew York 1990二定量分析Fig.2: Schematic diagram showingwhere 29<Z<37.Detected Energy (E)Fig.5: Schematic diagram of the intensity variation of the continuum backgroundwith energy, showing the generated and detected background energy.Intensity (I)Generated A ）背底和特征峰（二）影响X 射线强度的几种因素B）原子序数对X射线强度的影响Variation in fluorescence yield with atomic number.C ）荧光产生率E ）Mass absorption coefficient of Fe, for X-rays of varying energyD）X 射线的吸收探测角度：角度越小，X射线吸收越强。

eds能谱处理
EDS能谱处理是一种基于电子或离子束与样品相互作用产生的特征X射线的能量分布来分析样品中的元素种类和含量的技术。

当电子或离子束与样品相互作用时，会激发样品中的原子，使其从基态跃迁到激发态，同时释放出特征X射线。

这些X射线的能量与元素的原子序数有关，因此可以用来识别不同的元素。

通过检测和分析这些X射线的能量分布，可以确定样品中元素的种类和含量。

在EDS能谱处理中，一般需要先对样品进行前处理，如研磨、抛光等，以去除表面的污染和氧化层。

然后，将样品放置在电子显微镜或扫描电子显微镜的样品台上，用电子束或离子束对其进行照射。

当电子或离子束与样品相互作用时，会产生特征X射线。

这些X射线被收集并送入能谱仪进行分析，可以得到元素种类和含量的信息。

EDS能谱处理具有快速、准确、非破坏性等优点，可以用于材料科学、生物学、医学等领域的研究。

例如，在材料科学中，可以通过EDS能谱处理来分析材料的成分、结构和性能；在生物学中，可以通过EDS能谱处理来研究生物组织的元素组成和分布；在医学中，可以通过EDS能谱处理来研究疾病的发生和发展与元素含量的关系。

需要注意的是，EDS能谱处理的结果受到多种因素的影响，如样品的制备、照射条件、仪器参数等。

因此，在进行EDS能谱处理时，需要选择合适的样品制备方法、调整合适的仪器参数等，以保证结果的准确性和可靠性。

EDS能谱仪及环扫ESEM的原理及应用EDS (Energy Dispersive X-ray Spectroscopy) 能谱仪是一种可以测量材料内部元素组成和分布的仪器。

EDS 能谱仪的原理是利用材料与高能电子束相互作用产生的特征X射线来确定材料内部的元素组成。

EDS能谱仪的工作原理如下：首先，电子束经由能量选择器，选择所需的能量。

然后，电子束与样品相互作用，与材料中的原子发生碰撞，激发材料中电子的能级。

在激发态下，部分电子会跃迁到低能级，释放出特征X射线。

这些特征X射线的能量和强度与材料中存在的不同元素相关。

最后，EDS能谱仪使用能谱探测器收集和测量特征X射线的能量，从而确定材料中的元素组成。

1.材料科学和工程：EDS能谱仪可以用于研究材料的组成、纯度、晶体结构等方面。

例如，可以利用EDS能谱仪来分析金属合金中的元素含量和分布，从而评估其组织结构和性能。

2.地质学和环境科学：EDS能谱仪可以用于研究地球上的矿物和岩石，以及环境中的污染物。

例如，可以利用EDS能谱仪来分析岩石中的元素含量和分布，从而确定其成因和演化过程。

3.生命科学：EDS能谱仪可以用于生物样品的研究。

例如，可以利用EDS能谱仪来分析细胞中的元素组成，从而研究细胞功能和代谢。

4.金属材料和半导体材料的分析：EDS能谱仪可以用于金属和半导体材料的分析，例如金属合金的成分分析和半导体材料中杂质的检测。

环扫 ESEM (Environmental Scanning Electron Microscopy) 是一种与EDS能谱仪结合使用的显微镜技术。

环扫 ESEM 可以在较高湿度和低真空环境下进行电镜观察和分析，从而使样品可以在原始的湿度和温度条件下进行观察。

环扫ESEM的原理是将样品置于真空室中，在样品表面施加高电压，产生电子束。

电子束与样品相互作用，产生二次电子、反射电子和特征X射线等。

这些信号经过适当的探测器收集和转换为图像和能谱信息。

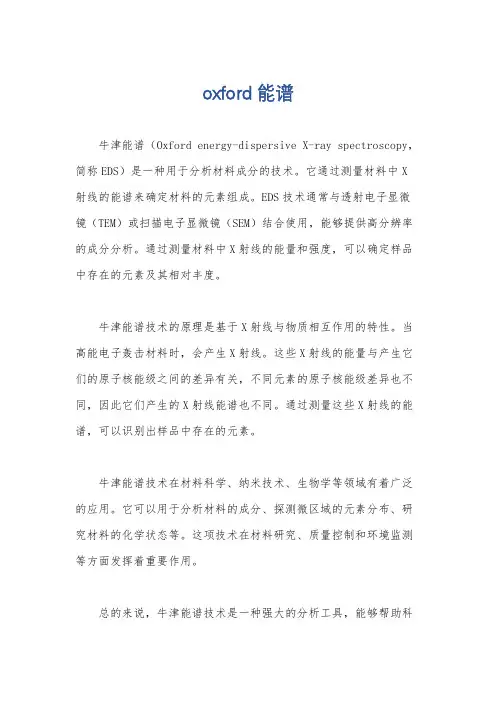

oxford 能谱
牛津能谱（Oxford energy-dispersive X-ray spectroscopy，简称EDS）是一种用于分析材料成分的技术。

它通过测量材料中X 射线的能谱来确定材料的元素组成。

EDS技术通常与透射电子显微镜（TEM）或扫描电子显微镜（SEM）结合使用，能够提供高分辨率的成分分析。

通过测量材料中X射线的能量和强度，可以确定样品中存在的元素及其相对丰度。

牛津能谱技术的原理是基于X射线与物质相互作用的特性。

当高能电子轰击材料时，会产生X射线。

这些X射线的能量与产生它们的原子核能级之间的差异有关，不同元素的原子核能级差异也不同，因此它们产生的X射线能谱也不同。

通过测量这些X射线的能谱，可以识别出样品中存在的元素。

牛津能谱技术在材料科学、纳米技术、生物学等领域有着广泛的应用。

它可以用于分析材料的成分、探测微区域的元素分布、研究材料的化学状态等。

这项技术在材料研究、质量控制和环境监测等方面发挥着重要作用。

总的来说，牛津能谱技术是一种强大的分析工具，能够帮助科
研人员和工程师深入了解材料的成分和性质，为材料研究和应用提供重要的支持。

扫描电子显微镜/X射线能谱仪(SEM/EDS)美信检测扫描电子显微镜/X射线能谱仪（SEM/EDS）是依据电子与物质的相互作用。

当一束高能的入射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。

原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。

SEM/EDS 正是根据上述不同信息产生的机理，对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息，对x射线的采集，可得到物质化学成分的信息。

电子束激发样品表面示意图应用范围：1．材料组织形貌观察，如断口显微形貌观察，镀层表面形貌观察，微米级镀层厚度测量，粉体颗粒表面观察，材料晶粒、晶界观察等。

2．微区化学成分分析，利用电子束与物质作用时产生的特征X射线，来提供样品化学组成方面的信息，可定性、半定量检测大部分元素（Be4-PU94），可进行表面污染物的分析，焊点、镀层界面组织成分分析。

根据测试目的的不同可分为点测、线扫描、面扫描；3．显微组织及超微尺寸材料分析，如钢铁材料中诸如马氏体、回火索氏体、下贝氏体等显微组织的观察分析，纳米材料的分析4．在失效分析中主要用于定位失效点，初步判断材料成分和异物分析。

主要特点：1．样品制备简单，测试周期短；2．景深大，有很强的立体感，适于观察像断口那样的粗糙表面；3．可进行材料表面组织的定性、半定量分析；4．既保证高电压下的高分辨率，也可提供低电压下高质量的图像；技术参数：分辨率：高压模式：3nm，低压模式：4nm放大倍数：5~100万倍检测元素：Be4-PU94最大样品直径：200mm图象模式：二次电子、背散射应用图片：日立3400N+IXRF。

学术干货谈谈能量色散X射线谱仪（EDS）的那些事儿大家对能够进行样品的微区结构与形貌分析的扫描电子显微镜（SEM）和透射电子显微镜（TEM）都不陌生，而与之相关的利用特征X射线具有特征能量这一原理设计的用于成分分析的能量色散X射线谱仪（EDS），因为不常用，所以可能就没那么熟悉了。

而今天，小编就给大家讲讲，EDS的那些事儿！一、EDS所用信号：高速运动的电子束轰击样品表面，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，有一些电子被反射出样品的表面，其余的渗入样品中，逐渐失去其动能，最后被阻止，并被样品吸收。

在此过程中有99％以上的入射电子能量转变成热能，只有约1％的入射电子能量从样品中激发出各种信号。

其中，特征X射线是高能电子激发原子的内层电子，使原子处于不稳定态，从而外层电子填补内层空位使原子趋于稳定的状态，在跃迁的过程中，直接释放出具有特征能量和波长的一种电磁辐射，即特征X射线。

图1：高能电子轰击样品表面所能产生的各种信号二、能量色散X射线谱仪（EDS）的结构与工作原理不同元素发射出来的特征X射线能量是不相同的，利用特征X射线能量不同而进行的元素分析称为能量色散法。

所用谱仪称为能量色散X射线谱仪（EDS），简称能谱仪。

图2：能谱仪结构及工作原理X射线能谱仪的主要构成单元是Si(Li)半导体检测器，即锂漂移硅半导体检测器和多道脉冲分析器。

能量为数千电子伏特的入射电子束照射到样品上，激发出特征X射线，通过Be窗直接照射到Si(Li)半导体检测器上，使Si原子电离并产生大量电子-空穴对，其数量与X射线能量成正比。

这是因为：•产生一个空穴对的最低平均能量为ε•则由一个X射线光子造成的电子空穴对的数目为:N=ΔE/ε•入射X射线光子的能量越高，N就越大。

•不同元素发射不同能量的X射线，不同能量的X射线将产生不同的电子空穴对数。

例如：Fe的Kα辐射可产生1685个电子空穴对，而Cu为2110个。

本文将简要介绍SEM配套EDS的工作原理，使用方法和经验将在后续章节中提及。

X射线在物体表面成分分析中的使用十分广泛，利用晶体衍射分光检测特征X射线波长称为波长色散谱仪（波谱仪WDS）; 检测特征X射线能量称之为能量色散谱仪（能谱仪EDS），EDS虽然准确度不如WDS，但制样、观察更简便，常和SEM、TEM一起使用。

EDS工作原理受到加速的高能电子进入样品会受到样品原子的非弹性散射（粒子碰撞中能量交换但动量不守恒），样品原子会接受能量同时使其内壳层的电子被电离并脱离原子，同时形成一个空位，此时原子会处于不稳定的高能激发态。

该原子被激发的瞬间，原子会恢复到最低能量的基态，同时大量外层电子会跃迁到内壳层的空位中，产生大量能量并产生特征X射线和俄歇电子。

X射线辐射是一种量子或光子组成的量子流，其带有的能量或波长与原子序数存在函数关系,即Moseley公式，据此，可以利用特征X射线对元素成分进行分析。

不同于XPS(X射线光电子能谱)，它是通过X射线激发光电子，再使用爱因斯坦光电发射定律，其根据光电子的结合能判断分析物质的元素种类。

Ek =hν- EB（出射光电子动能等于X射线源光子能量减去特定原子轨道上的结合能）XPS和EDS工作条件比较将电子从各壳层激发电离出来的最小能量被称为临界激发能Ec,其随原子序数的增加而变大，同元素的近壳元素Ec值更大，在EDS分析中，要求入射电子束能量超过分析元素Ec值的2~3倍。

能谱元素分析图示外层电子会自动补充到内层电子电离形成的空位中，如L层电子跃迁到K层形成的空位中会产生Kα辐射，同时让原子能态降低；M层电子填充K 层空位时会产生Kβ辐射；L层电子激发流出的空位被M填充时会产生Lα辐射。

X射线能量辐射以光子形式释放，其能量等于跃迁过程中相关壳层Ec 之差。

据此，X射线反映了不同元素原子内部壳层结构的特征，也因之称为特征X射线辐射，可以通过峰值进行元素判断。

对某个元素而言，靠近内层特征X射线产额较大；对于不同元素，此产额和原子序数成正比，而俄歇电子相反，故轻原子用俄歇电子谱仪（AES）观察更合适,但H、He、Li由于其光电离界面小、信号弱且其1s能量级中的电子容易转移。

EDS的原理应用1. 什么是EDS？EDS（Energy-dispersive X-ray Spectroscopy）是一种常用的X射线能谱分析技术。

它结合了扫描电子显微镜（SEM）与X射线能谱仪的功能，能够对样品中不同元素的成分进行定量分析。

2. EDS的原理EDS的原理是利用X射线的特性，当高速电子束击中样品时，样品会发射出特征性X射线。

这些X射线的能量与样品中的元素种类和含量有关。

3. EDS的应用EDS广泛应用于材料科学、生物学、地质学等领域。

下面将列举一些EDS的应用案例：•材料分析：EDS可以用来分析材料的成分和纯度。

例如，在金属材料的研究中，可以利用EDS来确定不同元素的含量和分布。

•矿物分析：地质学家可以利用EDS来分析矿物的成分，从而研究矿物的形成过程和矿床的成因。

•生物样品分析：EDS可以用于生物学领域中的样品分析。

例如，可以使用EDS来确定细胞中不同元素的分布和含量，从而研究细胞的结构和功能。

•环境污染分析：EDS可以用来分析土壤、水样等环境样品中的元素含量，从而评估环境污染程度和寻找污染源。

•工艺控制：在工业生产过程中，EDS可以用来控制材料的成分和质量。

例如，在汽车工业中，可以使用EDS来检测汽车零部件中的杂质和缺陷。

•艺术品鉴定：艺术品鉴定师可以使用EDS来分析绘画作品中使用的颜料和材料，从而确定作品的真伪和年代。

•法医学：EDS可以用于法医学中的样品分析。

例如，在毒物分析中，可以使用EDS来确定毒物在尸体中的含量和分布。

4. EDS的优势和局限性EDS作为一种非破坏性分析技术，具有以下优势：•快速性：EDS可以在几分钟内完成样品的分析，非常适合快速检测和实时监测。

•定量分析：由于EDS测量的是X射线的能谱，可以进行定量分析，得到元素的含量信息。

•高空间分辨率：由于EDS与SEM结合使用，可以获得高空间分辨率的元素分布信息。

然而，EDS也存在一定的局限性：•成分重叠：当样品中含有多个元素时，它们的X射线能谱可能会重叠，导致分析结果不准确。

eds元素分析EDS元素分析摘要EDS（能谱仪）元素分析是一种常用的表面和材料分析技术，通过测量材料中元素的能谱特征来确定其成分组成。

本文主要介绍了EDS元素分析的原理、仪器和方法，并且探讨了其在各个领域中的应用。

引言EDS（能谱仪）元素分析技术是一种非常重要的分析方法，广泛应用于材料科学、电子学、金属材料、纳米技术、生物医学等领域。

其通过测量被分析样品发射的X射线能谱，从而确定其成分组成。

EDS元素分析不仅可以提供材料的成分信息，还能够获得样品的微观结构和化学状态等重要参数。

一、EDS元素分析的原理EDS元素分析的基本原理是X射线能谱分析。

当高能电子束撞击样品表面时，样品中的原子会被激发，部分原子的外层电子会从原本较高能级跃迁到较低能级。

在这个过程中，原子的内层电子会填补空缺，并释放出X射线能量。

这些X射线能量具有特定的能谱特征，可以通过能谱仪进行测量。

二、EDS元素分析的仪器EDS元素分析仪器包括场发射扫描电子显微镜（SEM）和能谱仪。

SEM通过扫描电子束来获取样品的表面形貌信息，而能谱仪用于测量样品发射的X射线能谱。

常见的能谱仪有硅偏析探测器（SDD）和锂漂移探测器（LID）等。

三、EDS元素分析的方法1. 样品制备在进行EDS元素分析之前，需要对样品进行制备。

一般来说，样品需要被制备成很薄的薄片或被固定在导电性衬底上。

然后，样品表面可能需要进行金属喷镀或碳膜覆盖，以提高其电导率和减少表面充电效应。

2. 扫描电子显微镜设置在进行扫描电子显微镜设置时，需要根据样品的特点来选择合适的工作参数。

例如，加速电压、电子束流密度和工作距离等。

这些参数的选择对于获得高质量的SEM图像和准确的能谱数据至关重要。

3. EDS能谱测量在进行EDS能谱测量时，需要在SEM中选择合适的工作模式，并确保样品表面处于清洁的状态。

然后，通过调整能谱仪的参数，如信号积分时间和放大增益，来获得清晰的能谱图像。

测量后，可以通过能谱仪软件来对能谱数据进行分析和处理。

EDS的原理及应用什么是EDS？能量色散X射线光谱(EDS)是一种常见的X射线分析技术，用于确定材料的元素成分和测量其含量。

EDS技术主要应用于扫描电子显微镜(SEM)和透射电子显微镜(TEM)中，通过收集样本表面或薄片中产生的X射线来分析元素。

下面将重点介绍EDS的原理和应用。

EDS的原理EDS的原理基于元素的物理性质和能谱分析，主要包括以下几个步骤：1.激发：通过向样品表面或薄片施加高能电子束来激发样品中的原子。

2.发射：由于激发作用，激发的原子会发射X射线。

3.分散：发射的X射线会通过EDS探测器，进一步分散成能谱。

4.感知：EDS探测器将X射线转化为电子信号，然后传输给计算机进行处理和分析。

5.分析：计算机根据电子信号的特征，确定元素的种类和含量。

EDS的应用EDS在材料科学、地质学、生物学等领域应用广泛，具有以下几个主要的应用。

1. 材料分析EDS常用于材料表面分析，可以确定材料的元素成分、晶体结构和化学状态。

这对于材料的研发、质量控制和污染分析非常重要。

例如，通过EDS可以快速确定金属合金的成分和杂质含量，以及材料中存在的非金属元素。

2. 矿物分析在地质学和矿产资源研究中，EDS可用于分析矿石、岩石和矿石样品中的元素，以确定其组成和成因。

这对于了解矿石的形成过程、开采潜力和经济价值至关重要。

通过EDS可以快速获得矿石样品的元素含量和分布情况。

3. 生物样品分析EDS在生物学研究中起到了重要作用，例如分析生物样品中的元素分布和测量元素含量。

这对于了解生物体内元素的功能和相互作用至关重要。

通过EDS可以研究细胞、组织和生物体中的元素分布情况，揭示生物系统的结构和功能。

4. 纳米材料研究EDS在纳米材料研究中具有重要应用，可以对纳米颗粒、纳米结构和纳米薄膜进行元素分析和显微结构表征。

这对于纳米材料的制备和性能研究非常关键。

通过EDS可以确定纳米材料中元素的分布和含量，以及纳米结构的形成机制。
