能谱仪(EDS,Energy Dispersive Spectrometer)是用来对材料微区成分元素种类与含量分析，配合扫描电子显微镜与透射电子显微镜的使用。
工作原理：当X射线光子进入检测器后，在Si（Li）晶体内激发出一定数目的电子空穴对。
产生一个空穴对的最低平均能量ε是一定的（在低温下平均为3.8ev），而由一个X射线光子造成的空穴对的数目为N=△E/ε，因此，入射X射线光子的能量越高，N就越大。
利用加在晶体两端的偏压收集电子空穴对，经过前置放大器转换成电流脉冲，电流脉冲的高度取决于N的大小。
电流脉冲经过主放大器转换成电压脉冲进入多道脉冲高度分析器，脉冲高度分析器按高度把脉冲分类进行计数，这样就可以描出一张X射线按能量大小分布的图谱。
能谱仪的工作原理
能谱仪是一种用于分析物质中元素成分的仪器。
它基于原子吸收光谱的原理进行操作。
其主要工作原理可以分为以下几个步骤：
1. 光源：能谱仪使用一种光源产生一束连续可见光的光线。
通常使用的光源包括氢灯、钨灯等。
2. 光栅：将产生的白光经过光栅进行色散，使不同波长的光被分离出来。
光栅上的线条数量越多，则分离的波长越多，分辨率越高。
3. 样品室：样品室是放置待测物质的空间。
在分析前，样品需要经过特殊处理，如溶解或研磨成粉末。
4. 样品进样：将经过处理的样品进入样品室中。
进样时，样品会被蒸发，并形成一个原子气云。
5. 激发：通过一个充满能量的光源来激发样品中的原子。
激发后，原子会从基态跃迁到激发态。
6. 吸收：激发的原子处于激发态时，会与通过的光子发生共振吸收。
吸收的能量与原子的电子结构有关，而原子的电子结构与元素的独特特征有关，因此可以通过吸收光的特征来确定元素的存在。
7. 检测：通过检测器测量通过样品后光线的强度变化。
利用比
较进样前后吸收光的强度，可以得到吸收谱线。
检测器常用的有光电倍增管（PMT）或光电二极管（PD）。
8. 分析：将吸收谱线转换为能谱图，通过对比样本与已知标准的能谱图，可以确定样品中的元素种类和含量。
通过以上步骤，能谱仪可以准确分析样品中的元素成分，并提供有关元素含量的信息，为科学研究和工业控制提供了重要的帮助。

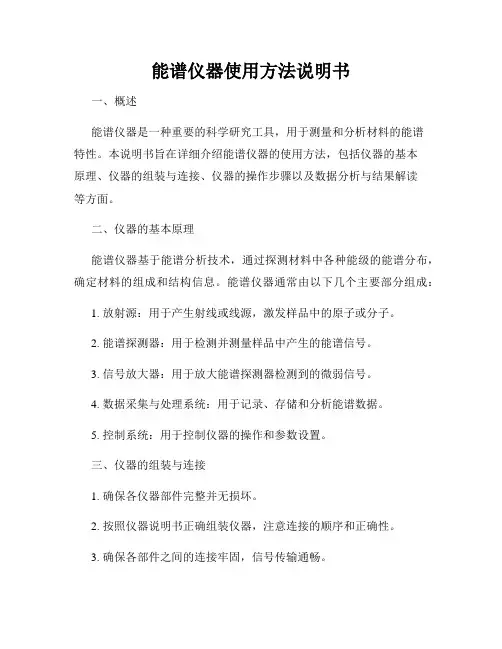

能谱仪器使用方法说明书一、概述能谱仪器是一种重要的科学研究工具，用于测量和分析材料的能谱特性。
本说明书旨在详细介绍能谱仪器的使用方法，包括仪器的基本原理、仪器的组装与连接、仪器的操作步骤以及数据分析与结果解读等方面。
二、仪器的基本原理能谱仪器基于能谱分析技术，通过探测材料中各种能级的能谱分布，确定材料的组成和结构信息。
能谱仪器通常由以下几个主要部分组成：1. 放射源：用于产生射线或线源，激发样品中的原子或分子。
2. 能谱探测器：用于检测并测量样品中产生的能谱信号。
3. 信号放大器：用于放大能谱探测器检测到的微弱信号。
4. 数据采集与处理系统：用于记录、存储和分析能谱数据。
5. 控制系统：用于控制仪器的操作和参数设置。
三、仪器的组装与连接1. 确保各仪器部件完整并无损坏。
2. 按照仪器说明书正确组装仪器，注意连接的顺序和正确性。
3. 确保各部件之间的连接牢固，信号传输通畅。
四、仪器的操作步骤1. 打开仪器电源，待仪器自检完成后进行下一步操作。
2. 启动操作软件，设置仪器参数，如能谱范围、积分时间等。
3. 放置待测样品，并调整样品的位置和角度，确保射线可以有效照射样品。
4. 执行测量命令，记录数据，保持测量过程的稳定性和准确性。
5. 完成测量后，保存数据并进行备份，以便后续的数据分析和处理。
五、数据分析与结果解读1. 使用专业的数据分析软件对采集到的数据进行处理和分析。
2. 根据能谱图形的特征，确定样品的成分、结构以及化学性质。
3. 结合其他实验结果和文献资料，对数据进行解读和验证。
六、安全提示1. 在操作仪器时，应注意射线的辐射安全。
尽量采取适当的防护措施，减少辐射对操作人员的影响。
2. 仪器使用过程中注意保持仪器的清洁和整洁，防止灰尘和杂质对仪器性能的影响。
3. 定期对仪器进行维护和保养，确保其正常运行和工作效率。
七、故障排除当仪器出现异常情况或故障时，用户可以根据以下一般维修方法进行排除：1. 检查仪器电源是否正常供电。
能谱仪原理能谱仪是一种用来分析物质成分的仪器，它能够通过测量物质放射出的能谱来确定物质的成分和结构。
能谱仪的原理主要包括激发、发射、分离和检测四个步骤。
首先，能谱仪通过激发物质的原子或分子，使其处于激发态。
这一步通常通过光、电、热等方式进行，将样品中的原子或分子激发至高能级，从而使其处于激发态。
接下来，激发态的原子或分子会发生跃迁，放出能量。
这些能量以特定的波长或频率的光子形式发射出来，这就是发射的过程。
根据不同元素的原子结构和能级分布，它们会发射出特定波长或频率的光子，这就形成了物质的能谱。
然后，能谱仪会对这些发射出来的光子进行分离。
分离的方法通常是利用光栅、棱镜或者干涉仪等光学元件，将不同波长或频率的光子分离开来，形成一个能谱图。
最后，能谱仪通过检测器来检测并记录这些分离开来的光子，得到物质的能谱图。
检测器通常是光电倍增管、光电二极管、CCD等，它们能够将光子转化为电信号，然后进行放大和记录。
总的来说，能谱仪的原理就是通过激发物质，使其发射出特定波长或频率的光子，然后将这些光子分离并检测，最终得到物质的能谱图。
通过分析这个能谱图，我们可以确定物质的成分和结构，从而实现对物质的分析和检测。
除了上述的基本原理外，现代能谱仪还可以结合其他技术，如质谱、光谱、色谱等，实现更精确、更全面的物质分析。
能谱仪在化学、材料、生物、环境等领域都有着广泛的应用，为科研和工业生产提供了重要的分析手段。
总之，能谱仪作为一种重要的分析仪器，其原理简单清晰，但应用却非常广泛，对于物质的分析和检测起着至关重要的作用。
希望通过本文的介绍，能够更加深入地了解能谱仪的原理和应用。

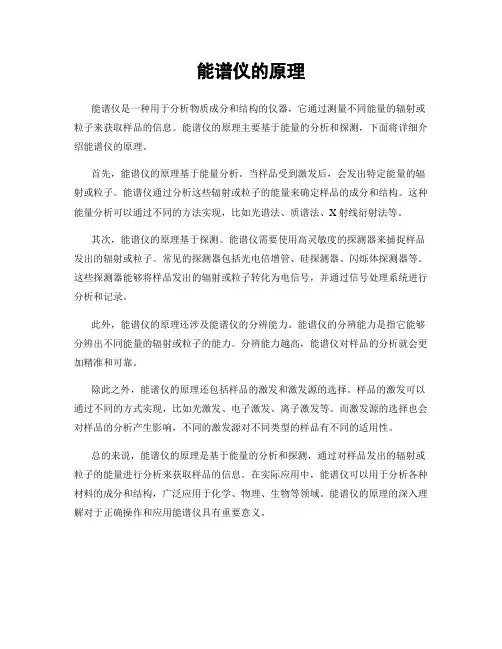

能谱仪的原理
能谱仪是一种用于分析物质成分和结构的仪器，它通过测量不同能量的辐射或粒子来获取样品的信息。
能谱仪的原理主要基于能量的分析和探测，下面将详细介绍能谱仪的原理。
首先，能谱仪的原理基于能量分析。
当样品受到激发后，会发出特定能量的辐射或粒子。
能谱仪通过分析这些辐射或粒子的能量来确定样品的成分和结构。
这种能量分析可以通过不同的方法实现，比如光谱法、质谱法、X射线衍射法等。
其次，能谱仪的原理基于探测。
能谱仪需要使用高灵敏度的探测器来捕捉样品发出的辐射或粒子。
常见的探测器包括光电倍增管、硅探测器、闪烁体探测器等。
这些探测器能够将样品发出的辐射或粒子转化为电信号，并通过信号处理系统进行分析和记录。
此外，能谱仪的原理还涉及能谱仪的分辨能力。
能谱仪的分辨能力是指它能够分辨出不同能量的辐射或粒子的能力。
分辨能力越高，能谱仪对样品的分析就会更加精准和可靠。
除此之外，能谱仪的原理还包括样品的激发和激发源的选择。
样品的激发可以通过不同的方式实现，比如光激发、电子激发、离子激发等。
而激发源的选择也会对样品的分析产生影响，不同的激发源对不同类型的样品有不同的适用性。
总的来说，能谱仪的原理是基于能量的分析和探测，通过对样品发出的辐射或粒子的能量进行分析来获取样品的信息。
在实际应用中，能谱仪可以用于分析各种材料的成分和结构，广泛应用于化学、物理、生物等领域。
能谱仪的原理的深入理解对于正确操作和应用能谱仪具有重要意义。
X射线能谱仪工作原理及谱图解析1、X射线能谱仪分析原理X射线能谱仪作为扫描电镜的一个重要附件，可被看成是扫描电镜X射线信号检测器。
其主要对扫描电镜的微区成分进行定性、定量分析，可以分析元素周期表中从B-U的所有元素信息。
其原理为：扫描电镜电子枪发出的高能电子进入样品后，受到样品原子的非弹性散射，将能量传递给该原子。
该原子内壳层的电子被电离并脱离，内壳层上出现一个空位，原子处于不稳定的高能激发态。
在激发后的10-12s内原子便恢复到最低能量的基态。
在这个过程中，一系列外层电子向内壳层的空位跃迁，同时产生X射线，释放出多余的能量。
对任一原子而言，各个能级之间的能量差都是确定的，因此各种原子受激发而产生的X射线的能量也都是确定的（图1）。
X射线能谱仪收集X射线，并根据其能量对其记数、分类，从而对元素进行定性、定量分析。
图1. 粒子间相互作用产生特征X射线本所能谱仪型号为：BRUKER X-Flash 5010，有四种检测模式：点扫描，区域扫描，线扫描，面扫描。
2、能谱仪检测模式介绍及参数解读2.1 点扫描及区域扫描模式图2 X射线能谱仪点扫描（A）、选区扫描（B）报告点扫描与选区扫描主要用于对元素进行定性和定量分析，确定选定的点或区域范围内存在的所有元素种类，并对各种元素的相对含量进行计算。
能谱检测对倍数要求不高，不同倍数条件下检测结果差异不大，关键在于选取检测的部位。
一般选择较大的块体在5000倍以下检测，因为X射线出射深度较深，除金属或陶瓷等非常致密的材料外，一般的块体在20kV加速电压下，X射线出射深度2μm左右，且点扫描的范围也在直径2μm左右。
因此块体太小或倍数过大，都会造成背景严重，测量准确度下降。
此外，最好选择比较平整的区域检测，因为电子打在坑坑洼洼的样品表面，X射线出射深度差别较大，定量信息不够准确。
特别低洼的区域，几乎检测不到信号，或信号很弱，得到的结果也便不准确。
第三，电子束与轻元素相会作用区域较大，干扰更强，因此轻元素的定量比重元素更加不准确。
能谱仪工作原理
能谱仪是一种用于分析物质成分和结构的仪器，它通过测量样品中不同元素的
能谱图谱来实现对样品的分析。
能谱仪的工作原理主要包括样品激发、能谱检测和数据处理三个部分。
首先，样品激发是能谱仪工作的第一步。
当样品受到激发能量时，其中的原子
和分子会处于高能级状态，这些高能级状态的原子和分子会发生跃迁，从而释放出特定的能量。
这些能量的释放形成了样品的能谱图谱，能谱图谱中的峰对应着不同元素的特征能量。
其次，能谱检测是能谱仪工作的第二步。
能谱检测是通过能谱仪中的探测器来
实现的，当样品释放出能量时，探测器会将这些能量转换成电信号。
这些电信号随后会被放大和处理，最终转化成能谱图谱。
能谱图谱中的峰的位置和强度可以反映出样品中不同元素的含量和种类。
最后，数据处理是能谱仪工作的第三步。
在数据处理过程中，能谱仪会将从探
测器中得到的信号进行数字化处理，然后通过计算机进行数据处理和分析。
计算机会将能谱图谱中的峰进行识别和定量分析，从而得出样品中不同元素的含量和种类。
同时，计算机还可以对能谱图谱进行峰形分析和背景扣除，提高分析结果的准确性和精确度。
综上所述，能谱仪的工作原理主要包括样品激发、能谱检测和数据处理三个部分。
通过这些步骤，能谱仪可以实现对样品中不同元素的分析和检测，为化学分析和材料表征提供了重要的技术手段。
能谱仪在化学、材料、环境等领域具有广泛的应用前景，对于推动科学研究和工程技术发展具有重要意义。
能谱仪原理能谱仪（Spectrometer）是一种通过测量物质或辐射发射、吸收、散射经过分析元件后的光谱来分析物质或能量的仪器。
能谱仪可以用于化学、物理、地球物理学等领域的研究，广泛应用于分析材料的成分、性能、结构以及同位素、核素、宇宙射线等的研究。
本文将对能谱仪原理进行详细的介绍。
一、光谱的基本原理光谱是指将光按照波长或频率分解为不同的组成部分的过程。
可见光谱是人眼可见的光线中的折射或反射后在色散系统中被分解的谱线。
光谱分为线谱、带谱和连续谱。
线谱是由一些锐利的亮线组成的谱线，如氢光谱中的红线、蓝线等；带谱是由一些比较宽的和不一定锐利的谱带组成的谱线，如分子带谱；连续谱是由一个范围内的所有波长和频率的光组成的谱线，如白炽灯的光谱。
光的波长和频率之间有一个线性关系：λ=c/v，其中λ为光的波长，v为光的频率，c是光速。
当光线从一种介质向另一种介质传播时，它们的波长λ和频率v都会发生改变，这就是所谓的折射。
折射是由于不同介质中光的速度不同，光线通过介质时受到速度的限制而发生改变。
能谱仪是一种通过测量物质或辐射发射或吸收经过分析元件（例如光栅、衍射晶体等）后的光谱来分析物质成分或辐射能量的仪器。
能谱仪主要由三部分组成：能量选择部分、信号检测部分和数据分析部分。
1. 能量选择部分能量选择部分主要作用是将某一特定波长或频率的光线从其他光线中分离出来，以便进行分析和检测。
其中包含一些元件，如衍射晶体、光栅等，这些元件可以使光线沿不同的方向散射。
而由于不同方向的光在经过分析元件之后有所区别，所以可以通过调整元件的位置来选择特定的光线。
2. 信号检测部分能量选择部分所选出的光线被转化成电信号并被送到信号检测部分。
这个部分主要由光电倍增管、电子多道分析器、数字量测器等组成。
光电倍增管使用光电效应将光子转化为电子并放大信号，多道分析器将不同能区段的信号分离出来并进行计数，数字量测器将计数信号转化为电信号进行数字化处理。
能谱仪的工作原理
能谱仪是一种用于解析物质组成的仪器。
它的工作原理是基于物质原子或分子受到激发后会发射出特定波长的光或吸收特定波长的光的特性。
能谱仪中的样品首先由激发源激发，激发源可以是电子束、离子束、激光束等。
激发后，样品中的原子或分子处于高能态，而且非稳定，它们会通过发射出特定波长的光回到稳定态。
这些发射的光被称为发射光谱。
发射光谱进入能谱仪后，首先通过一个入射狭缝被限制在一个小的空间范围内，然后通过一个光栅或其他色散元件分散为不同波长的光。
经过色散后，光通过另一个狭缝进入光电二极管或其他光探测器。
光探测器将接收到的光转换为电信号。
通过测量光的强度和频率，能谱仪可以确定发射光谱中各个波长的信号强度。
这些信号强度与样品中存在的元素或分子的种类和数量有关。
能谱仪还可以用于分析物质的吸收光谱。
在这种情况下，样品通过入射狭缝后，光通过样品并被吸收或减弱。
吸收光谱中被吸收的光与样品中存在的元素或分子种类和数量有关。
通过比较样品的发射光谱或吸收光谱与已知物质的光谱数据库，可以确定样品中的元素或分子组成。
这使得能谱仪成为一种重要的分析工具，在物质科学、生物科学、环境科学和化学领域有广泛的应用。
实验6 电子探针（能谱仪）结构原理及分析方法一、实验目的与任务1) 结合电子探针仪实物，介绍其结构特点和工作原理，加深对电子探针的了解。
2)选用合适的样品，通过实际操作演示，以了解电子探针分析方法及其应用。
二、电子探针的结构特点及原理电子探针X射线显微分析仪(简称电子探针)利用约1Pm的细焦电子束，在样品表层微区内激发元素的特征X射线，根据特征X射线的波长和强度，进行微区化学成分定性或定量分析。
电子探针的光学系统、真空系统等部分与扫描电镜基本相同，通常也配有二次电子和背散射电子信号检测器，同时兼有组织形貌和微区成分分析两方面的功能。
电子探针的构成除了与扫描电镜结构相似的主机系统以外，还主要包括分光系统、检测系统等部分。
本实验这部分内容将参照第十四章，并结合实验室现有的电子探针，简要介绍与X射线信号检测有关部分的结构和原理。
三、实验方法及操作步骤电子探针有三种基本工作方式：点分析用于选定点的全谱定性分析或定量分析，以及对其中所含元素进行定量分析；线分析用于显示元素沿选定直线方向上的浓度变化；面分析用于观察元素在选定微区内浓度分布。
1．实验条件(1) 样品样品表面要求平整，必须进行抛光；样品应具有良好的导电性，对于不导电的样品，表面需喷镀一层不含分析元素的薄膜。
实验时要准确调整样品的高度，使样品分析表面位于分光谱仪聚焦圆的圆周上。
(2) 加速电压电子探针电子枪的加速电压一般为3～50kV，分析过程中加速电压的选择应考虑待分析元素及其谱线的类别。
原则上，加速电压一定要大于被分析元素的临界激发电压，一般选择加速电压为分析元素临界激发电压的2～3倍。
若加速电压选择过高，导致电子束在样品深度方向和侧向的扩展增加，使X射线激发体积增大，空间分辨率下降。
同时过高的加速电压将使背底强度增大，影响微量元素的分析精度。
(3) 电子束流特征X射线的强度与入射电子束流成线性关系。
为提高X射线信号强度，电子探针必须使用较大的入射电子束流，特别是在分析微量元素或轻元素时，更需选择大的束流，以提高分析灵敏度。
