小区用电负荷计算1. 小区负荷计算（估算）按《民用建筑电气设计规范》3.4.2.1.“在方案设计阶段可采用单位指标法；在初步设计阶段，宜采用需要系数法。
”应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni(kW)式中Pei——单位用电指标KW/户。
Ni——户数应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。
PM=Pjs×η(式中η——同时系数，不同的住户η值不同)我们建设的小区总户数为17000户，每户最大的用电负荷为6KW/户考虑，所以：Pjs=∑Pei×Ni=6 kW/户×17000户=102000(kW)小区实际最大负荷PM=Pjs×η=102000(kW)×0.4＝40800(kW)。
（η取0.4，η值越大，配电成本越高，电业局越高兴，建议当η取0.2时PM=20400（KW）或每户用电负荷按3KW/户考虑，PM=20400（KW））2. 选择配变容量S＝P∑÷cosφ(kVA)cosφ一般取值为0.8～0.9。
S＝P∑÷0.85=20400÷0.85=24000(kVA)，变压器总容量为24000(kVA)，按此选择变压器。
3. 今年开发用地负荷计算（估算）今年开发用地：职工安置用地66267㎡+补偿用地33133㎡=99400㎡（公司总共开发用地780716㎡，总户数17000户，容积率按1.7计算，平均每户面积为78.0716㎡）所以今年开发建设的建筑面积约为：99400㎡×1.7=168980㎡户数为：168980㎡÷78.0716㎡/户=2164（户）Pjs=∑Pei×Ni=6 kW/户×2164户=12984(kW)今年开发用地最大负荷PM=Pjs×η=12984(kW)×0.4＝5193.6(kW)S＝P∑÷0.85=5193.6÷0.85=6110.12(kVA)，变压器总容量为6110.12(kVA)，按此选择变压器。

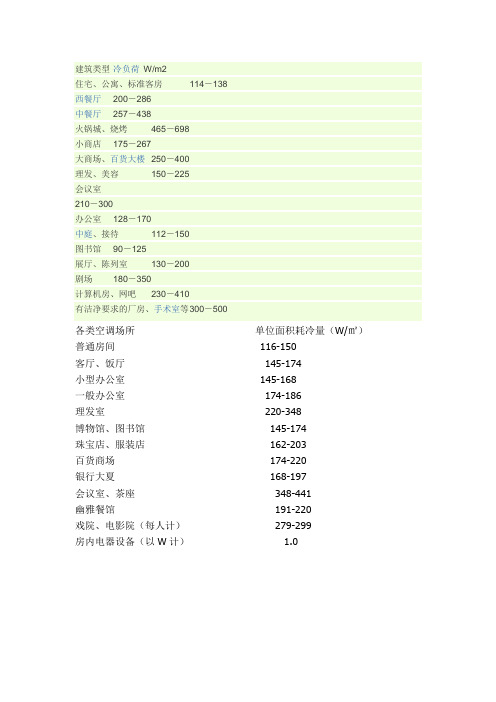

建筑类型冷负荷W/m2住宅、公寓、标准客房114－138西餐厅200－286中餐厅257－438火锅城、烧烤465－698小商店175－267大商场、百货大楼250－400理发、美容150－225会议室210－300办公室128－170中庭、接待112－150图书馆90－125展厅、陈列室130－200剧场180－350计算机房、网吧230－410有洁净要求的厂房、手术室等300－500各类空调场所单位面积耗冷量（W/㎡）普通房间116-150客厅、饭厅145-174小型办公室145-168一般办公室174-186理发室220-348博物馆、图书馆145-174珠宝店、服装店162-203百货商场174-220银行大夏168-197会议室、茶座348-441幽雅餐馆191-220戏院、电影院（每人计）279-299房内电器设备（以W计） 1.0序号建筑类型及房间名称空调建建筑人体照明新风量W/m2 新风总负荷筑面积负荷负荷负荷负荷平方米/人1 客房 10 60 7 2050 27 1142 宴会厅 1.25 30 134 30 25 190 3603 小会议室 3 60 43 40 2592 2354 大会议室 1.5 40 88 40 25 190 3585 健身房保龄球 5 35 87 20 60 130 2726 舞厅 3 20 97 2033 119 2567 科研办公楼 5 40 28 40 2043 151商场8 底层 1.0 35 160 4012 130 3659 二层 1.2 35 128 4012 104 30710 三层及三层以上 2 40 80 40 1265 225图书馆11 阅览室 10 50 14 30 2527 121展览厅12 陈列室 4 58 31 20 2 5 68 177会堂13 报告厅 2 35 58 40 2 5 136 26914 公寓住宅 10 70 14 20 5054 158硬剧院15 观众厅 0.5 30 228 15 8174 44716 休息厅 2 70 64 20 4 0 216 37017 化妆室 4 40 35 50 2 0 55 180体育馆18 比赛馆 2.5 35 65 40 1565 20519 休息厅 5 70 27.5 20 4086 20320 贵宾厅8 58 17 30 5 0 68 173医院21 高级病房11022 一般手术室15023 洁净手术室30024 X光CTB超15025 餐馆300 备注:空调冷负荷法估算冷指标（W/m2空调面积）在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9。
第二章 负荷计算一、计算的原理与方法室内外空气计算参数室外空气计算参数是指现行的《采暖通风与空气调节设计规范》（GB50019——2003）（简称《规范》）中所规定的的用于采暖通风与空调设计计算的室外气象参数。
《规范》规定，夏季空调室外计算干球温度取夏季室外空气历年平均不保证50h 的干球温度；夏季空调室外计算湿球温度取夏季室外空气历年平均不保证50h 的湿球温度；夏季空调室外计算逐时温度（τt ），按下式确定：d m o t t t β△，τ+= （2-1） 式中 t o,m ——夏季空调室外计算日平均温度，《规范》规定取历年平均不保证5天的日平均温度，℃；Δd ——夏季空调室外计算平均较差，℃，按下式计算：0.52t -t t mo s o d ，，△=（2-2）式中 t o,s ——夏季空调室外计算干球温度，℃。
《规范》规定采用历年平均不保证1天的日平均温度作为冬季空调室外计算温度；采用累年最冷月平均相对湿度作为冬季空调室外计算相对湿度。
室内空气计算参数室内空气计算参数的选择主要取决于： ⑴建筑房间使用功能对舒适性的要求⑵地区、冷热源情况、经济条件和节能要求等因素根据《规范》规定，舒适性空调，室内计算参数如下： 夏季：温度 应采用22~28℃ 相对湿度 应采用40%~65% 风速 不应大于s冬季：温度 应采用18~24℃ 相对湿度 应采用30%~60% 风速 不应大于s夏季建筑围护结构的冷负荷采用非稳态使用冷负荷系数法计算空调，冷负荷系数法是建立在传递函数法的基础上，是便于手算的一种简化计算方法。
由于室内外温差和太阳辐射作用，通过建筑围护结构传入室内的热量形成的冷负荷就是夏季围护结构的冷负荷。
方法如下：围护结构逐时传热形成冷负荷的计算方法在日射和室外气温综合作用下，外墙好玩屋面的逐时冷负荷可按下式计算：（2-3）式中 ·Q c(τ)——外墙屋面的逐时冷负荷，W ； A ——外墙或屋面的面积，m 2；K ——外墙或屋面的传热系数，W/(m 2·℃）； t R ——室内计算温度，℃；t c(τ)——外墙或屋面的逐时冷负荷计算温度℃。
2023年公用设备工程师之专业知识（暖通空调专业）自我提分评估(附答案)单选题（共50题）1、为使围护结构不受潮，下列哪一项做法是错误的？( )A.增大冷凝计算界面内侧材料的蒸汽渗透阻B.减小冷凝计算界面外侧材料的蒸汽渗透阻C.减小保温层厚度D.用聚苯乙烯泡沫塑料代替水泥膨胀珍珠岩作为保温材料【答案】 C2、舒适性空调的室内干球温度和相对湿度一定，大气压力降低，下列参数中，哪一个基本不变？( )A.湿球温度B.含湿量C.露点温度D.比焓【答案】 C3、某车间采用热风供暖，热媒为30kPa的蒸汽，加热器的理论排水量为200kg/h，所配疏水阀设计排水量应是下列哪一项？( )A.200kg/hB.400kg/hC.600kg/hD.800kg/h【答案】 C4、螺杆式压缩机的容积效率较高，是因为( )。
A.气缸内无余隙容积和吸、排气阀片B.转速较高C.压缩机的压缩腔内喷油，起到良好的密封、润滑和冷却作用D.气缸的适当位置开设补气口，与经济器连接，组成带经济器的制冷循环 【答案】 A5、随着入口含尘浓度的增高，旋风除尘器压力损失( )。
A.增大B.减小C.基本不变D.不一定【答案】 B6、设在高层建筑内的自动灭火系统的设备室，通风、空调机房，其隔墙的耐火极限不低于( )。
A.O.50hB.1.00hC.1.50hD.2.00h【答案】 D7、工艺性空调系统，当室温允许波动范围小于±1℃时，送风末端精调加热器宜采用( )。
A.电加热器B.蒸汽加热器C.热水加热器D.燃油油加热器【答案】 A8、按负担室内负荷所用的介质种类分类，不包括( )。
A.直流式系统B.全空气系统C.全水系统D.制冷剂系统【答案】 A9、同一台冷水机组，按中国标准检测得到的能效比，与按ARI标准监测得到的能效比相比较，其结果应是下列选项中的哪一项？A.偏高B.相等C.偏低D.高10%【答案】 B10、对现有一级泵空调水系统进行节能改造，增加变频调节功能，下列说法中错误的是( )。
第4篇空调、通风与防排烟14空调建筑的设计要求及空调负荷计算14.1空调建筑的一般设计要求14.1.1北京地区舒适性空调建筑围护结构的各项热工指标应符合下列规定：1 住宅、公寓、单宿、托幼、医院病房、4～6 级的小型旅馆等居住建筑，以及使用功能与居住建筑相近的其他民用建筑的围护结构传热系数，应符合11.2.4条中的有关规定。
2 公共建筑(包括1～3级的大中型旅馆)的围护结构传热系数、透明屋顶和外窗(包括透明幕墙)的遮阳系数、外窗和透明幕墙的气密性能，应符合《公共建筑节能设计标准》(DBJ01-621) 的有关规定。
14.1.2空调建筑的外窗面积不宜过大，北京地区公共建筑窗墙面积比应符合《公共建筑节能设计标准》( DBJ01-621 ) 的有关规定。
14.1.3相对湿度大于80%的潮热房间的围护结构，应采取避免内表面和围护结构内部发生冷凝结露现象的防潮措施。
14.1.4舒适性空调区人员进出频繁的外门应符合下列要求：1 应设置门斗、旋转门或弹簧门等；2 宜避开冬季最大频率风向，不可避免时，应采取设置热风幕或冷热风幕等防冷热风渗透的措施，或设置散热器、立式风机盘管机组、地板辐射采暖等下部供热设施。
14.1.5舒适性空调空间应保持适当正压。
一般舒适性空调的室内正压值宜取5～10 Pa, 最大不应超过50Pa。
医院手术室及其附属用房的正压和负压要求应符合《医院洁净手术部建筑技术规范》(GB 50333-2002)的有关要求。
14.2室内空气计算参数14.2.1旅游旅馆空调的室内设计参数，可按表14.2.1 选用。
14.2.2其他空调建筑的室内设计参数，可按表14.2.2选用。
有特殊要求的房间，可根据建设单位提出的要求确定。
14.2.3空调室内的热舒适性可采用预计的平均热感觉指数(PMV) 和预计不满意者的百分数(PPD) 评价，其值宜采用下列数值：-1≤PMV≤+1;PPD≤27%。
注：评价室内热舒适环境的计算公式可参照《中等热环境PMV 和PPD 指数的测定及热舒适条件的规定》(GB/T18049)。
全面总结多联机系统设计应用注意的问题2009新措施暖通空调动力中规定：负荷计算(注意新风负荷的承担方式)管道长度5米，管道高度差0米。
说明：在许用范围内，相对冬季制热，夏季制冷室外温度对制冷量的影响较小，管长对制冷量影响较大；冬季制热室外气温对制热量的影响较大，管长对制热量影响较小，修正曲线见图1。
2.温度衰减夏季室外机进风、室内机回风温度修正系数n13.管长衰减4.室内外机选型室外机摆放与热压热压效应风冷热泵机组以空气作为冷热源，在夏季工况下，机组排出的热气流在热压作用下上升，形成较大的温度梯度，导致上层机组的进气温度过高，机组效率降低；严重时甚至会导致机组频繁停机，不能正常运行。
分层放置对策：1.扩大百叶的开口率(>70%)；2.使百叶角度下倾0~20°；3.将L型风管出风口面积缩小以提高风速。
要点：Ａ）出风口风速＞５ｍ／ｓ；Ｂ）吸入口风速＜2ｍ／ｓ；Ｃ）每个出风口均安装出风管；D）有百叶时，将出风管端紧靠百叶。
室外机的排风百叶设置室外机的排风百叶采用普通防雨百叶，造成实际排风量与室外机要求通风量差距较大，且排风贴附在建筑外表面，易形成热岛效应。
图1 显示了普通防水百叶的做法。
典型案例屋顶分段安放对策：安放Ｌ型风管屋顶集中安放对策1. 把墙壁做成百叶窗式；2. 把室外机抬高；3. 安装出口风管；4. 让进风和出风隔离开来。
避难层集中安放深圳时代财富大厦方案概述：高档综合楼，共54层，室外机分别设置于裙房屋顶、54层屋顶上及21、37层避难层内，下图为37层避难层室外机的原布置方案。
室外机布置太集中，热风排不到室外，也吸不到室外的凉风。
注意：外墙梁下的净高能否满足排风管的设置要求及是否有足够的进风面积及进风通路。
室外机噪音影响当室外机大量集中布置时，或距离住宅楼、办公室较近时，应当考虑室外机开启时的噪声是否满足国家相关的要求，如果达不到要求，必须考虑消声措施。
青岛颐和国际噪音处理方案如下：隔声罩棚隔声窗剪切型橡胶隔振器关于维修的问题1.维修间距过小室外机两侧面和进风面均不需要维修，但操作面（背对进风面）需要维修、保养等操作，应预留500mm的维修间距；2.北方地区多联机冬季供热，室外机进风侧面向冬季主导风向，下雪天气非常不利于化霜，应加遮雪罩或调整布置方向，且通风良好，以利于化霜；室外机基础应大于200mm，以避免结冰影响换热；3.室内机距分歧管越近越好，冷媒管越短越好；室内机控制板接线处必须预留500X500的检修孔，室外机检修侧应预留不小于500mm的检修空间。
2023年公用设备工程师之专业知识（暖通空调专业）通关题库(附带答案)单选题（共30题）1、下列哪种元件属于小型氟利昂制冷系统所必需的？( )A.干燥过滤器B.气液分离器C.溶液泵D.油压表【答案】 A2、一般送排风系统和，除尘通风系统的各个并联环路压力损失的相对差额有一定的要求，下列哪一项表述是正确的？，( )A.一般送排风系统5%，除尘通风系统10%B.一般送排风系统和除尘通风系统均为10%C.一般送排风系统10%，除尘通风系统15%D.一般送排风系统15%，除尘通风系统10%【答案】 D3、下列四种燃气输送管道，不应敷设在地下室内的是下列哪一项？( )A.天然气管道B.液化石油气管道C.固体燃料干馏煤气管道D.固体燃料气化煤气管道【答案】 B4、新《洁净规范》规定，洁净室设计确定的空气洁净度等级所处状态为( )。
A.空态B.静态C.动态D.与业主协商确定的状态【答案】 D5、为防止循环水泵发生气蚀现象，循环水泵吸入口压力不应低于( )。
A.50kPaB.10kPaC.30kPaD.循环水泵人口处水温下对应的饱和压力【答案】 A6、下列( )卫生器具不得在放水处设十字栅栏，以防粗大污物进入排水管道、引起堵塞。
A.面盆B.大便器C.浴盆D.洗手盆【答案】 D7、绿色居住建筑要求可再生能源的使用量占建筑总能耗的比例大于( )。
B.5%C.7%D.10%【答案】 B8、已知某喷水室的总喷水量为700kg/h，喷水温度为7℃，冷冻水温度为5℃，回水温度为12℃，其冷冻水量为( )。
A.700kg/hB.600kg/hC.400kg/hD.500kg/h【答案】 D9、进行公共建筑节能设计，有时需要采用“围护结构热工性能的权衡判断”方法，此方法对比的是下列何项?( )。
A.设计建筑与参照建筑的外墙热阻B.设计建筑与参照建筑的外窗热阻C.设计建筑与参照建筑的空调设计负荷D.设计建筑与参照建筑的空调年能耗【答案】 D10、燃油锅炉房内日用油箱的容积是( )。
