民用建筑空调冷负荷的估算指标

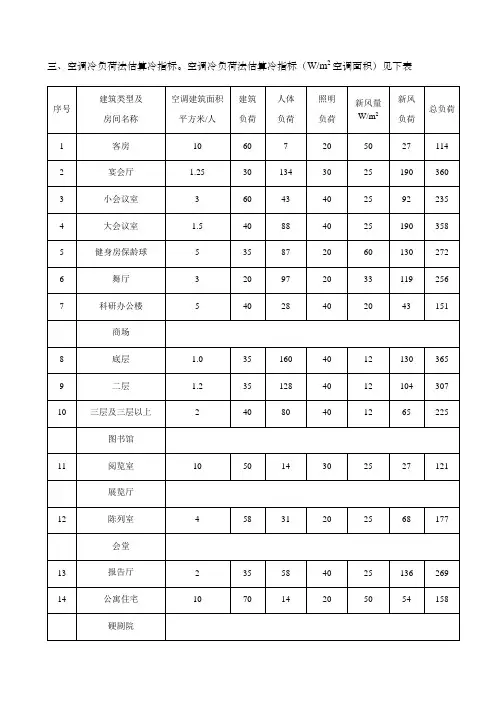

三、空调冷负荷法估算冷指标。

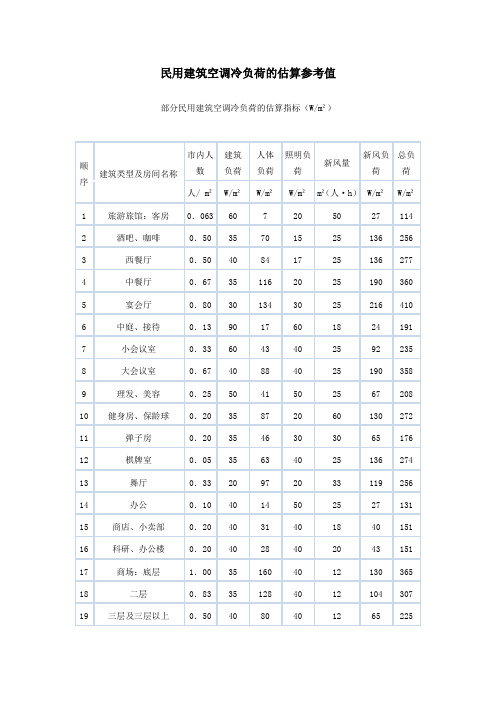

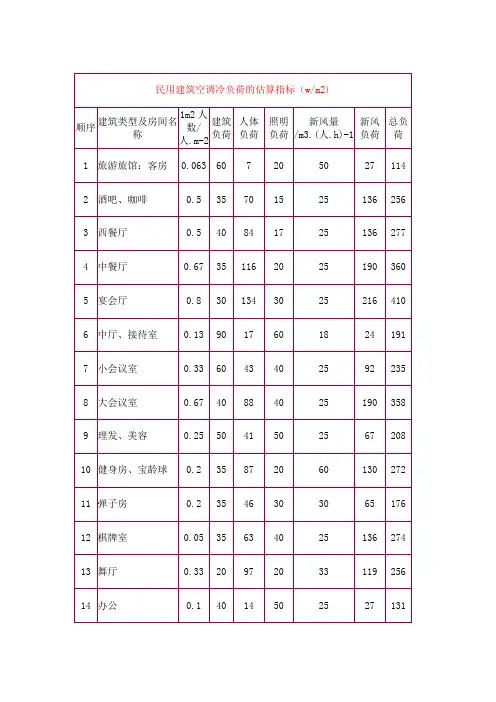

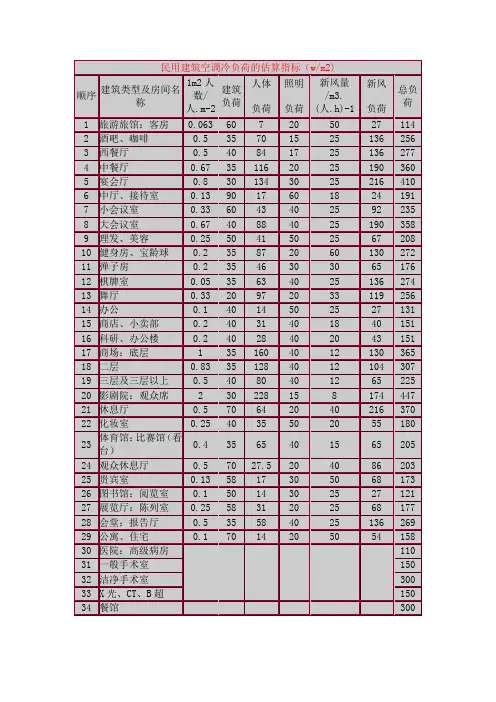

空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 四、按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算
注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2）窗墙比公式法：
q=(7a+1.7)W/F(tn-tw)W/m2;
说明：q—建筑物的供热指标，W/m2²。

a —外窗面积与外墙面积（包括窗之比）；
W一外墙总面积（包括窗），m2²
F一总建筑面积，m2
tn一室内供暖设计温度，℃
tw一室外供暖设计温度，℃。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。

考虑各类房间的同期
使用率等情况，将系统负荷乘以0.84-0.86的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（0.84-0.86）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按4.60～7.20m3/h.m2选用.
旅馆卧室
单人房 0.80～1.20m3/h.m2
双人房 1.20～2.00m3/h.m2
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（h.3KW）（氙灯）；800 m3/（h.5KW）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。

对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。

当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。

当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。

客房出风量 =新风量 / (0.8-0.9)系数。

注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9
按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；平米，取下限值。

l0000大于
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

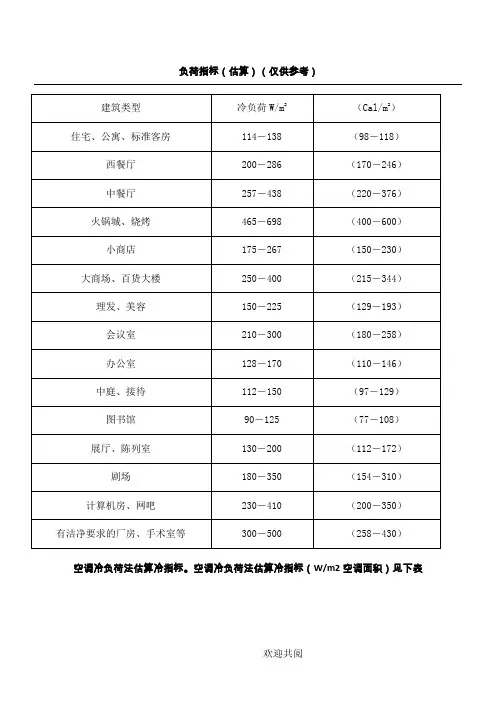

负荷指标（估算）（仅供参考）
空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；
大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

负荷指标（估算）（仅供参考）
空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

冷负荷估算指标
LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
负荷指标（估算）（仅供参考）
空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

部分民用建筑空调负荷估算指标在进行部分民用建筑空调负荷估算时，需要考虑以下几个指标：1.面积负荷：根据建筑的平面布置和使用功能，计算各个房间或区域的面积负荷。

面积负荷是指单位面积上所需要的冷负荷或热负荷。

2.人体热负荷：考虑到人体的新陈代谢和活动带来的热量，根据人员数量和活动强度，计算出人体热负荷。

3.照明负荷：根据照明设备的种类、功率和使用时间来计算照明负荷。

不同类型的照明设备对空调负荷的影响程度不同。

4.电器负荷：考虑到电子设备和家电的功率和使用时间，计算电器负荷。

电器负荷包括电视、电脑、冰箱、洗衣机等常见家电。

5.水负荷：考虑到水的冷热交换过程，计算水负荷。

水负荷主要包括给水和热水消耗。

6.外墙热负荷：考虑到建筑外墙对室内的传热条件，计算外墙热负荷。

外墙热负荷受到建筑材料、保温层、外部温度等因素的影响。

7.其他负荷：考虑到建筑系统的特殊需求，如新风系统、空气净化系统等，计算其他负荷。

这些特殊系统的存在会带来额外的负荷。

在进行空调负荷估算时，需要收集和整理建筑相关的参数和数据，并利用热力学原理和计算方法进行计算。

可以使用一些专业的软件工具辅助计算，如美国能源部的EnergyPlus软件、瑞士建筑科学研究所的SIA180软件等。

空调负荷估算的准确性对于设计和选型具有重要意义。

合理估算负荷可以帮助设计师确定合适的空调系统容量，提高空调系统的能效和运行效果，降低能源消耗和运行成本。

因此，在估算空调负荷时，需要确保数据的准确性，合理选择计算方法，并充分考虑建筑的特点和使用条件。

民用建筑空调冷负荷的估算指标在估算民用建筑空调冷负荷时，需要考虑到建筑物的结构、朝向、外部环境、内部热源等多个因素。

冷负荷估算常用的指标有设计室内温度、传热系数、换气量、照明负荷等。

1.设计室内温度：根据不同类型的建筑，室内设计温度会有所差异。

一般来说，住宅建筑的设计室内温度为24-26摄氏度，商业建筑如办公楼和购物中心的设计室内温度为23-25摄氏度。

2.传热系数：建筑构件的传热系数是影响冷负荷估算的重要因素。

传热系数取决于建筑外墙、屋顶和地面的材料选择和厚度。

不同建筑材料的传热系数差异很大，例如，玻璃的热传导系数较高，因此需要更大的冷负荷。

3.换气量：换气量的大小对冷负荷有重要影响。

换气量受建筑物类型、人员密度以及空气质量要求的影响。

在办公楼和商业建筑中，人员密度较高，需要更大的换气量，所以冷负荷也会相应增加。

4.照明负荷：照明负荷是指建筑内所有照明设备所产生的热负荷。

根据照明设备的功率和数量，以及使用时间计算照明负荷。

照明负荷的增加会导致冷负荷的增加，因此需要在估算冷负荷时考虑到照明负荷。

此外，建筑物的朝向、外部环境和内部热源的影响也需要考虑：1.朝向：建筑物的朝向会影响到阳光的直射和反射，从而影响到室内的温度。

南向的建筑在冬季会有较好的太阳辐射，可以减少冷负荷，但在夏季可能需要较大的冷负荷。

2.外部环境：周围环境的相对湿度和温度也会对冷负荷产生影响。

高湿度会增加空调的负荷，因为需要花费更多的能量去除潮气。

高温环境下，空调需要花费更多能量来冷却室内空气。

3.内部热源：内部热源指室内的电器设备、照明设备、人员活动等产生的热量。

这些热源会增加空调的负荷。

需要将这些热源的功率和数量考虑在冷负荷计算中。

综上所述，民用建筑空调冷负荷的估算指标包括设计室内温度、传热系数、换气量、照明负荷、建筑物朝向、外部环境和内部热源等多个因素。

通过合理的估算冷负荷，可以有效地选择合适的空调设备和配置，并提高能效，减少能源消耗。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
