民用建筑空调冷负荷的估算指标分析

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

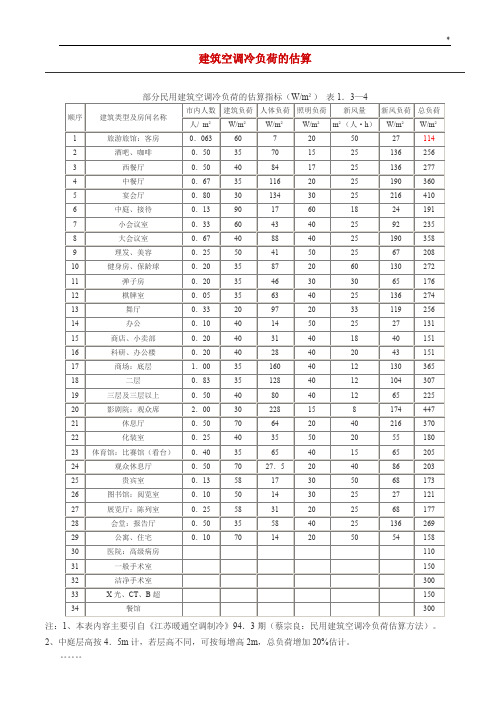

民用建筑空调冷负荷的估量指标剖析+民用建筑空调冷负荷的估量指标（w/m2)顺建筑种类及房间1m2人建人体照明新风量新风总序名称数/ 筑负荷负荷/m3. 负荷负人.m- 负人 .h)-1 荷2 荷(1 旅行旅店：客房0.063 60 7 20 50 27 1142 酒吧、咖啡0.5 35 70 15 25 136 2563 西餐厅0.5 40 84 17 25 136 2774 中餐厅0.67 35 116 20 25 190 3605 宴会厅0.8 30 134 30 25 216 4106 中厅、招待室0.13 90 17 60 18 24 1917 小会议室0.33 60 43 40 25 92 2358 大会议室0.67 40 88 40 25 190 3589 剪发、美容0.25 50 41 50 25 67 20810 健身房、宝龄球0.2 35 87 20 60 130 27211 弹子房0.2 35 46 30 30 65 17612 棋牌室0.05 35 63 40 25 136 27413 舞厅0.33 20 97 20 33 119 25614 办公0.1 40 14 50 25 27 13115 商铺、小卖部0.2 40 31 40 18 40 15116 科研、办公楼0.2 40 28 40 20 43 15117 商场：基层 1 35 160 40 12 130 36518 二层0.83 35 128 40 12 104 30719 三层及三层以上0.5 40 80 40 12 65 22520 影剧院：观众席 2 30 228 15 8 174 44721 歇息厅0.5 70 64 20 40 216 37022 化妆室0.25 40 35 50 20 55 18023 体育馆：竞赛馆0.4 35 65 40 15 65 205（看台）24 观众歇息厅0.5 70 27.5 20 40 86 20325 嘉宾室0.13 58 17 30 50 68 17326 图书室：阅览室0.1 50 14 30 25 27 12127 展览厅：陈设室0.25 58 31 20 25 68 17728 礼堂：报告厅0.5 35 58 40 25 136 26929 公寓、住所0.1 70 14 20 50 54 15830 医院：高级病房11031 一般手术室15032 干净手术室30033 超光、 XCT、B 15034 餐馆300民用建筑空调冷负荷的估量指标剖析风管设计负荷指标（估量）（仅供参照）建筑种类体育馆学校冷负荷 W/m2 8 （ Cal/m2）有害气体灰尘住所、公寓、标准客房卫生间114－138 12 以（ 98－118）上 20 发出地西餐厅教室286 200 － 6 方（ 170－ 246）中餐厅257－438 （ 220－ 376）火锅城、烧烤465－698 （ 400－ 600）小商铺－175267 （ 150－ 230）大商场、百货大楼250－400 （ 215－ 344）剪发、美容150－225 （ 129－ 193）会议室210－300 （ 180－ 258）办公室每人所需新风量－128170 房间新（ 110－ 146） P( 次/h) Q(m*m*m/h) 风换气次数中庭、招待150 112 －（ 97－129）图书室90－125 （ 77－108）展厅、陈设室130－200 （ 112－ 172）剧场－180350 （ 154－ 310）计算机房、网吧230－410 （ 200－ 350）有干净要求的厂房、手术室等－300500 （ 258－ 430）方法一、估量法总送风量（ m3\h）：G=换气次数×房间体积各场所每小时换气次数次场所种类次数种类场所数1215观览室厨房剧场 206放映室卧室10等待室一般家庭客堂66卫生间 10 诊断室病院15浴室8手术室1210消毒室餐厅一般作15厨房 6 旅店及大饭业室工场店 20 涂装室 8 大食堂 6 事务室一般建 10 卫生间．民用建筑空调冷负荷的估量指标剖析浴室8筑会议室12饮食室 6冲刷片暗室10室厨房20饮食店宴会室 10公共厕20所6 礼堂新风量=10%-30%×总送风量新风量或许按每一个人的新风量标准×人数算表 4.1 新风机组选型风量参数表一般病房 17-42一般病房体育 8-20体育影剧院 , 百货 8.5-21影剧院,百货商商办公室 25-62办公室计算机房 40-100计算机房餐厅 20-50餐厅高级客房 30-75高级客房会议室 50-125会议室备注：（ 1）确立房间所需新风量时，应依据房间空间大小及室内人员数目综合考虑。

建筑空调冷负荷的估算注：1、本表内容主要引自《江苏暖通空调制冷》94．3期（蔡宗良：民用建筑空调冷负荷估算方法）。

2、中庭层高按4．5m计，若层高不同，可按每增高2m，总负荷增加20%估计。

3、本表总负荷为瞬时最大负荷。

4、顺序号30—34的总负荷指标系统计值，其余的均系简化计算而求得，所以与《实用供热空调设计手册》（中国建筑工业出版社出版）给出的统计值有一定偏高。

1．3．6制冷机的耗电量、耗气量和冷却水消耗量，可按表1．3—5给出的单位制冷量的消耗指标进行估算。

注：耗电量指标均根据水冷方式进行统计。

1．3．7空调制冷系统中辅助设备如制冷水循环水泵、冷却水循环水泵、冷却塔风机、风冷式冷凝器风扇等的耗电量，一般可按表1．3—6的指标进行近似估算。

1．3．8空调建筑物的空调耗电量，随空调方式的不同而有较大的差异，通常可按表1．3—7的指标作近似的粗略估算。

注：本资料引自《高层建筑电气工程》水利电力出版社（1988年）。

1．3．9空调机房所需占用的建筑面积，可按表1．3—8的指标估算。

1．3．10制冷机和水泵所需建筑面积，可按占空调机房面积的1/4—1/3考虑。

1．3．11通风和空调系统的竖风道，一般可按占建筑物总面积的2%-4%估算。

1．3．12各种空调系统中各种部件所占投资的百分比，可按表1．3—9进行估算。

各种部件所占总投资的百分比（%）表1．3—9注：引自W．P．Jone《Air cooditioning applications and deaign》1980年。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量，新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

三、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 四、按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算
注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2）窗墙比公式法：
q=(7a+1.7)W/F(tn-tw)W/m2;
说明：q—建筑物的供热指标，W/m2²。

a —外窗面积与外墙面积（包括窗之比）；
W一外墙总面积（包括窗），m2²
F一总建筑面积，m2
tn一室内供暖设计温度，℃
tw一室外供暖设计温度，℃。

民用公共建筑空调工程的冷热负荷量的确定民用公共建筑空调工程的冷热负荷量的确定中国房屋建筑可分民用建筑和工业建筑。

民用建筑又分为居住建筑与公共建筑。

居住建筑主要是指住宅建筑。

公共建筑则包含办公建筑（包括写字楼、政府办公楼等，商业建筑（如商场、金融建筑），旅游建筑（如旅馆饭店、娱乐场所），科教文卫建筑（包括文化、教育、科研、医疗、卫生、体育建筑），通信建筑（如邮电、通信、广播用房）以及交通运输用房（如机场车店建筑等）。

在我国的公共建筑的全年能耗中大约50%~60%消耗在空调制冷与采暖系统中，20%~30%用于照明。

在大型的公共建筑的电耗中，空调用电占30%~60%。

在大型公共建筑中，(如同样面积的，同样使用功能的大型商场或宾馆，高档办公楼)，其建筑节能设计类同。

而空调系统的设计质量（如：计算的冷热负荷量不同，选择!的冷热媒源不同等等），设备材枓选用的质量与是否节能不予认真分析，工程的施工质量优劣：空调系统在投入运行后的运行管理好与坏，都会影响公共建筑中的空调系统的耗能高低。

在此、不论述其它各种因素对空调工程降低能耗，节约运行费用的措施。

就如何确定公共建筑的空调冷热负荷量选用作简单的简述。

如何合理的确定公共建筑的空调系统的冷（热）负荷量，是空调工程在设计中一个重要的关键环节。

使它能在保证公共建筑的空调效果的前堤下，降低空调工程的投资费用，运行费用（主要为电耗）。

一、空调工程负荷计算的基本构成（一）、空调房间的得热量由下列各项得到热量:：1、通过围护结构传入室内的热量建筑物与室外存在温度差引起传热：冬季失热，夏季得热。

2、通过外窗进入室内的太阳辐射热量，3、人体散热量，4、照明散热量，5、设备器具管道及其他室内热源的散热量，6、食品或物料的散热量，7、渗透空气带入室内的热量。

8、伴随各种散湿过程产生的潜热量。

上述因素中，除通过房间建筑围护结构和太阳辐射的热量及室外空气渗入的热流量是室外热源负荷外，其它均为室内热源负荷。

注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。

考虑各类房间的同期
使用率等情况，将系统负荷乘以0.84-0.86的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（0.84-0.86）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按4.60～7.20m3/h.m2选用.
旅馆卧室
单人房 0.80～1.20m3/h.m2
双人房 1.20～2.00m3/h.m2
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（h.3KW）（氙灯）；800 m3/（h.5KW）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。

对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。

当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。

当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。

客房出风量 =新风量 / (0.8-0.9)系数。

空调负荷指标（估算）
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
负荷指标（估算）（仅供参考）
空调冷负荷法估算冷指标
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数
0.7-0.9
按建筑面积冷指标进行估算
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采
取。

热负荷估算：
（l）按建筑面积热指标进行估算
注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2）窗墙比公式法：
q=(7a+1.7)W/F(tn-tw)W/m2;
说明：
q—建筑物的供热指标，W/m22。

a—外窗面积与外墙面积（包括窗之比）；
W一外墙总面积（包括窗），m22
F一总建筑面积， m2
tn一室内供暖设计温度，℃
tw一室外供暖设计温度，℃
建筑物冷负荷概算指标香港
各类建筑物锅炉负荷估算W/m3℃
热损失概算W/m℃
W/m℃一每m3房间容积，室内外温差1℃时的热量W。

冷库冷负荷概算指标。

民用建筑空调冷负荷的估算，可按表1．3—4的指标确定。

空调冷负荷估算方法）。

2、中庭层高按4．5m计，若层高不同，可按每增高2m，总负荷增加20%估计。

3、本表总负荷为瞬时最大负荷。

4、顺序号30—34的总负荷指标系统计值，其余的均系简化计算而求得，所以与《实用供热空调设计手册》（中国建筑工业出版社出版）给出的统计值有一定偏高。

1．3．6制冷机的耗电量、耗气量和冷却水消耗量，可按表1．3—5给出的单位制冷量的消耗指标进行估算。

1．3．7空调制冷系统中辅助设备如制冷水循环水泵、冷却水循环水泵、冷却塔风机、风冷式冷凝器风扇等的耗电量，一般可按表1．3—6的指标进行近似估算。

1．3．8空调建筑物的空调耗电量，随空调方式的不同而有较大的差异，通常可按表1．3—7的指标作近似的粗略估算。

1．3．9空调机房所需占用的建筑面积，可按表1．3—8的指标估算。

虑。

1．3．11通风和空调系统的竖风道，一般可按占建筑物总面积的2%-4%估算。

1．3．12各种空调系统中各种部件所占投资的百分比，可按表1．3—9进行估算。
