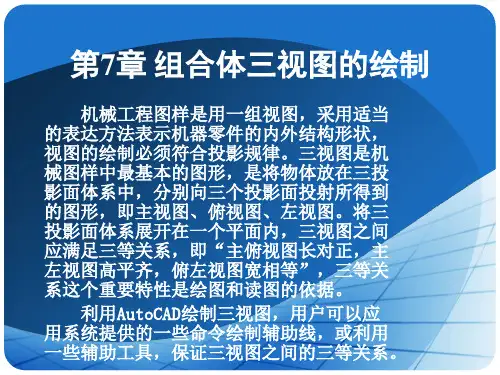

CAD组合体三视图的绘制

§4-2 画组合体视图
1）平齐：两个基本体表面平齐（即共面），它们之间不存在分界线。 2）相交：两个基本体表面相交，必须画出交线。
组合体连接表面之间的关系
§4-2 画组合体视图
3）相切：两个基本体表面相切，相切处不存在轮廓线，在视图上一般 不画分界线。
4.2.2 组合体视图的画法
1. 形体分析
画组合体视图的基本方法 是形体分析法。
§4-1 三视图的形成

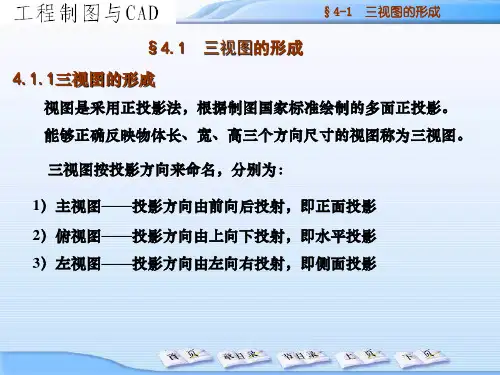

§4.1 三视图的形成 4.1.1三视图的形成
视图是采用正投影法，根据制图国家标准绘制的多面正投影。 能够正确反映物体长、宽、高三个方向尺寸的视图称为三视图。 三视图按投影方向来命名，分别为：
1）主视图——投影方向由前向后投射，即正面投影 2）俯视图——投影方向由上向下投射，即水平投影 3）左视图——投影方向由左向右投射，即侧面投影
§4-2 画组合体视图
4.2.2 组合体视图的画法
1. 形体分析
画组合体视图的基本方法 是形体分析法。
形体分析法是假想将一 个复杂的组合体分解为若干 基本体，并对它们的形状和 相对位置进行分析的一种思 考方法。
轴承座由凸台、轴承、 支承板、肋板以及底板所组 成。
§4-2 画组合体视图
4.2.2 组合体视图的画法
3. 画三视图
§4-2 画组合体视图
(1）叠加型组合体的画法 画组合体视图的基本方法是形体分析法。
在画组合体视图之前，首先要对其进行形体分析，通过分析了解： 组合体由哪些基本体组成、各基本体的相对位置和相邻表面之间的关系。
下面以轴承座为例说明画组合体 视图的方法和步骤。
（1）叠加型组合体的画法
§4-2 画组合体视图
在第一分角内的投影
§4-1 三视图的形成

俯视图的绘制
平面视图
俯视图表示组合体的顶面形状，应将 顶面形状完整、清晰地表达出来。
投影关系
确保俯视图与主视图和左视图之间的 投影关系正确，以保持整体的一致性 。
左视图的绘制
侧面形状
左视图表示组合体的侧面形状，应将侧面形状完整、清晰地 表达出来。
投影关系
确保左视图与主视图和俯视图之间的投影关系正确，以保持 整体的一致性。
组合体的三视图画法及尺 寸标注
• 组合体的三视图基本概念 • 三视图的画法 • 尺寸标注 • 三视图的阅读与理解 • 三视图绘制实例分析
01
组合体的三视图基本概念
什么是组合体
01
组合体是由两个或两个以上的基 本几何体组合而成的复杂几何体 。
02
组合体可能是由单一类型的几何 体（如长方体、圆柱体等）组合 而成，也可能是由不同类型的几 何体组合而成。
从物体的左侧方观察，将物体的左右 方向轮廓投影到平面上得到的图形。
俯视图
从物体的上方观察，将物体的上下方 向轮廓投影到平面上得到的图形。
02
三视图的画法
主视图的选择
投影方向
选择能反映组合体主要形状特征 的方向作为主视图的投影方向。
位置关系
确保主视图与其他视图之间保持 正确的位置关系，以便通过视图 间的对应关系来绘制其他视图。
阅读三视图的方法
确定主视图
首先确定主视图，它是组合体在正立位置摆放时的投影面。
确定其他视图
根据主视图，依次确定左视图、俯视图和侧视图等其他视图。
识别特征
通过观察各视图中的特征，如孔、槽、凸台等，判断组合体的结 构。
理解三视图中的尺寸关系
长度尺寸
01
在主视图和其他视图中，通过测量各边长或线段间距，获取长

画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
检查、描深。
画组合体三视图
读组合体三视图
3、善于构思物体的形状
读组合体三视图
二、读图的基本方法
1. 运用形体分析法读图 读图的基本方法与画图一样，主要也是运用形体分析法。 形体分析法是组合体读图的基本方法。其思路是：首先在反映形状特
征比较明显的主视图上按线框将组合体划分为几个部分，即几个基本体； 然后通过投影关系找到各线框所表示的部分在其他视图中的投影，从而分 析各部分的形状以及它们之间的相对位置；最后综合起来想象组合体的整
4.2 画组合体三视图
一、形体分析
画组合体视图的基本方 法是形体分析法。
4.2 画组合体三视图
一、形体分析
画组合体视图的基本方 法是形体分析法。
形体分析法是假想将一个 复杂的组合体分解为若干基 本体，并对它们的形状和相 对位置进行分析的一种思考 方法。
轴承座由凸台、轴承、支 承板、肋板以及底板所组成。
主视图
左主视视图图
左主视视图图
左视图
A向
B向
C向
D向
若以D向作为主视图，虚线较多。
C向与A向视图虽然虚实线的情况相同，但如以C向作为主视图，则左视 图上会出现较多虚线，没有A向好。
B向与A向视图比较， B向能反映轴承座各部分的轮廓特征，A向能全面反 映轴承的形体(需加尺寸)。

图5-30 绘制剖面线 5-31 绘制45°辅助线 图5-32 指定临时追踪点
任务二 组合体三视图的绘制（二）
(3)利用对象捕捉追踪确定底板左视图的位置，如图533所示； (4)采用同样操作，利用对象捕捉追踪得到各点，完成 左视图，如图5-34所示。
图5-33 追踪确定底板左视图的位置
图5-34 完成左视图
任务一 组合体三视图的绘制（一）
知识点一 构造线
知识点二 射线
任务二 组合体三视图的绘制（二）
知识点一 样条曲线
知识点二 图案填充及编辑图案填充
任务三 组合体三视图的绘制（三）
知识点 多段线
任务一 组合体三视图的绘制（一）
本例介绍如图5-1所示组合体三视图的绘制方法 和步骤，主要涉及“构造线”、“射线”命令。
3、“垂直（V）”选项 绘制一条通过选定点1的垂直构造线，如图5-17所
示。 4、“角度（A）”选项 以指定的角度绘制一条构造线。
（1）输入构造线的角度：直接输入构造线与X轴正方向 的夹角创建如图5-18所示的构造线。 （2）参照：指定一条已知直线，通过指定点绘制一条 与已知直线成指定夹角的构造线。
返回目录
任务二 组合体三视图的绘制（二）
知识点二 图案填充及编辑图案填充 1.图案填充
利用“图案填充”命令，可以将选定的图案填入指 定的封闭区域内。机械制图常用于绘制剖面线。该命令 可以使用预定义填充图案填充区域、使用当前线型定义 简单的线图案，也可以创建更复杂的填充图案。 调用命令的方式如下： •菜单命令：【绘图】→【图案填充】 •工具栏：〖绘图〗→〖图案填充〗 •键盘命令： BHATCH、HATCH、BH或H
前后方位关系），作为辅助图形，如图5-11所示； (2)利用对象“捕捉追踪”功能确定左视图位置，
