项目5 绘制组合体的三视图
任务5.1 绘制组合体的三视图
1.根据轴测图,按所注尺寸１∶１画出组合体的三视图。
[提示：该组合体是由底板I、支承板II、肋板III叠加而成。
画图步骤：先画底板I；再画支承板II；最后画肋板III。
画图时应注意：〔1按形体分析法,将每一个基本形体的三个视图画完后,再画其他基本形体的三个视图。
〔2先从反映基本形体特征较明显的视图开始。
]
班级：姓名：学号：
2.根据轴测图,按所注尺寸１∶１画出组合体的三视图。
[提示：该组合体是看作是长方体被切去I、II、III部分后形成的。
画图步骤：先画切割前完整的基本形体；再按切割过程逐个画出被切割部分的视图。
画图时应注意：〔1对于被切割部分,应先画出切平面有积聚性的投影,然后再画其他视图的投影。
〔2作截交线的投影时应注意分析截交线的形状和空间位置及投影特性。
]
第一步：画长方体的三视图。
第二步：画切去I部分的三视图。
第三步：画切去II部分的三视图。
第四步：画切去III部分的三视图。

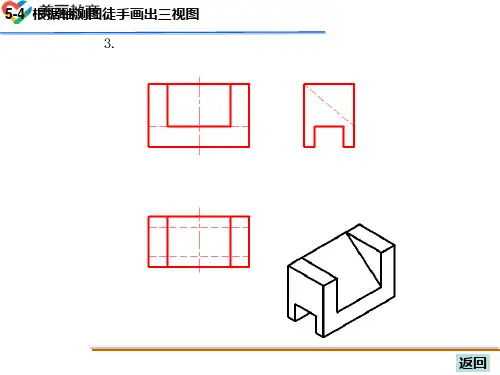

3.根据轴测图,按所注尺寸１∶１画出组合体的三视图。
4.根据轴测图,按所注尺寸１∶１画出组合体的三视图〔组合体上的孔为通孔。
班级：姓名：学号：1. 分析左图的错误尺寸标注,在右图中正确注出尺寸。
班级：姓名：学号：2. 运用形体分析法,先标注各简单形体的尺寸,再标注组合体的尺寸。
班级：姓名：学号：3. 补全视图中所缺的尺寸〔尺寸数值按1：1在图中量取,取整数。
〔1 〔2
班级：姓名：学号：
〔3 〔4
班级：姓名：学号：4. 标注组合体的尺寸〔尺寸数值按1：1在图中量取,取整数。
〔1 〔2
〔3 〔4
班级：姓名：学号：
5. 分析支架的尺寸标注,并回答问题。
1．在图上注明长度、宽度、高度方向尺寸的主要
基准。
2．底板的定形尺寸是 45 、 26 、 8 。
3．底板上长圆孔的定形尺寸是 8 和 11 ；定位
尺寸是 10 和 16 。
4．圆筒的定形尺寸是Φ25 、 25 和Φ15 。
5．圆筒的长度方向定位尺寸是 42 ；宽度方向定
位尺寸是 4 ；高度方向定位尺寸是 33 。
班级：姓名：学号：任务5.3 读组合体视图与构形
1. 根据轴测图,选择对应的三视图,并将对应编号填入括号内。
〔 1
〔 2 〔 3
〔 4
〔 2
〔 3 〔 1
〔 4
班级： 姓名： 学号：
班级： 姓名： 学号：
2.根据两视图,选择第三视图,并将对应的编号填入括号内。
〔 1
〔 2
〔 3
〔 4
〔 2
〔 4
〔 1
〔 3
3.根据轴测图,回答组合体构形的问题。
请根据左侧轴测图,简要回答下列问题：
〔1该组合体由哪些基本体构成？请在图中指出这些基本体。
〔2简要说明组成该组合体的基本体间的组合关系。
答：〔1该组合体由5个基本体组成,如图所示五个基本体分别为圆
柱体A,圆柱体B,立方体C,半圆柱体D,立方体E。
〔2这些基本体的相互组合关系如下：
圆柱体A与圆柱体B共轴相减形成同心环柱体与立方体C相加,所
得组合体分别与半圆柱体D和立方体E在图中所示位置相减形成该
组合体。
班级：姓名：学号：
任务5.4 补画视图中所缺的图线
1.根据轴测图补画组合体视图中所缺的图线。
〔1 〔2
班级：姓名：学号：
〔3 〔4
班级：姓名：学号：
〔5 〔6
班级：姓名：学号：
〔7 〔8
班级：姓名：学号：
2.分析视图,补画视图中所缺的图线。
班级：姓名：学号：
3.分析图形特点,补画主视图中所缺的图线。
班级：姓名：学号：
1. 2.
3. 4.
5. 6.
7.8.
9. 10.
班级：姓名：学号：
班级：姓名：学号：。
