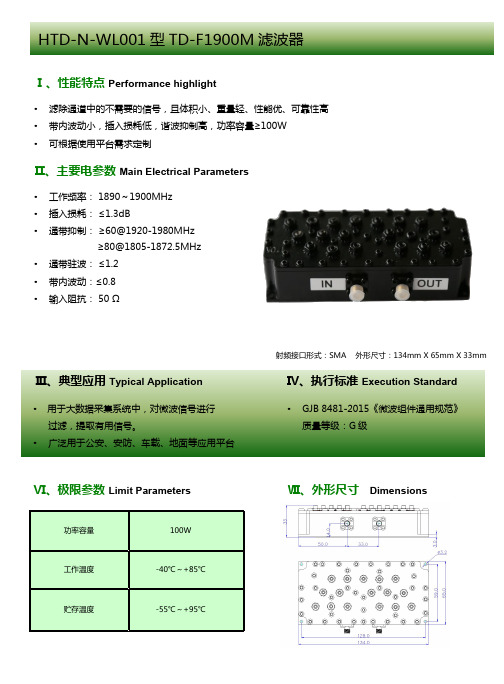

HTD-N-WL001型TD-F1900M滤波器Ⅰ、性能特点Performance highlight•滤除通道中的不需要的信号，且体积小、重量轻、性能优、可靠性高•带内波动小，插入损耗低，谐波抑制高，功率容量≥100W•可根据使用平台需求定制Ⅱ、主要电参数Main Electrical Parameters•工作频率：1890～1900MHz•插入损耗：≤1.3dB•通带抑制：≥60@1920-1980MHz≥80@1805-1872.5MHz•通带驻波：≤1.2•带内波动：≤0.8•输入阻抗：50Ω射频接口形式：SMA外形尺寸：134mm X65mm X33mm Ⅲ、典型应用Typical ApplicationⅣ、执行标准Execution Standard•用于大数据采集系统中，对微波信号进行•GJB8481-2015《微波组件通用规范》过滤，提取有用信号。
质量等级：G级•广泛用于公安、安防、车载、地面等应用平台Ⅵ、极限参数Limit ParametersⅦ、外形尺寸Dimensions 功率容量100W工作温度-40℃～+85℃贮存温度-55℃～+95℃HTD-N-WL002型TD-E2300M滤波器Ⅰ、性能特点Performance highlight•滤除通道中的不需要的信号，且体积小、重量轻、性能优、可靠性高•带内波动小，插入损耗低，谐波抑制高，功率容量≥100W•可根据使用平台需求定制Ⅱ、主要电参数Main Electrical Parameters•工作频率：2320～2370MHz•插入损耗：≤0.8dB•通带抑制：≥85@F0±75MHz≥90@1920-2170MHz≥90@2575-2635MHz•通带驻波：≤1.2•带内波动：≤0.5•输入阻抗：50Ω射频接口形式：SMA外形尺寸：120mm X52mm X33mm Ⅲ、典型应用Typical ApplicationⅣ、执行标准Execution Standard•用于大数据采集系统中，对微波信号进行•GJB8481-2015《微波组件通用规范》过滤，提取有用信号。
一种双工器的设计摘要：双工器是现在电子系统中的常用器件。
本文设计了毫米波的波导双工器，它由H面T结与两个不同频段的波导滤波器构成。
波导膜片滤波器的设计采用常规的设计方法完成。
这种结构的特点是频段高、体积小、插损小，加工工艺要求高，信道之间的干扰小，重复性很高。
关键词：波导双工器、H面T结、波导膜片滤波器、1 引言双工器就是用来将一个覆盖较大频率范围的信号分开成两个频率范围的信号或者把两个频率范围的信号合成为一个信号频谱的器件随着科技的发展，各种通信系统的出现，导致了频率覆盖得越来越密集，频率资源越来越稀少。
为了更好更高效地利用频率资源，提高信号选择性，各信道之间的频率间隔需要越来越小，且各信道之间隔离要求要越来越大。
本文中设计的波导双工器是在毫米波段的设计指标满足以上需求。
2 工程设计要求2.1 设计原理依据波导滤波器采用侧边波导横向（H面）插入膜片形式，两膜片间有一定间距，实现相邻腔体之间的耦合。
腔体和腔体中心间距接近1/4个波导波长。
为了获得合适的尺寸频率响应，滤波器的逼近函数为切比雪夫函数。
本文中电感膜片的厚度t=1.5mm，这样的厚度可以大大缩减滤波器的长度方向上的尺寸。
利用现代微波网络综合设计法，滤波器各级K变换器可由滤波器阻抗变换公式得出：其中，Wλ是相对带宽，g n为原型滤波器的组件值，n是滤波器的节数。
Z0是特性阻抗，电感膜片等效电抗用X01，X12，……，X n,n+1表示。
膜片的电抗与K的关系为：各谐振器的实际点长度应是由以上（1）~（5）式确定H面膜片波导滤波器的各参数。
H面T结的特点在于输出端口的相位相同，且纵向尺寸较小。
T结是一个简单的三端口网络，不能同时在全部端口实现匹配，即：S11=S22≠S33。
所以在T结处加载小的矩形脊，等效为电抗性的调谐元件，抵消由于器件不连续带来的不匹配现象。
然后通过调节波导T结两臂各自的长度，找到对应滤波器的等效短路面，实现通道之间很好的隔离。

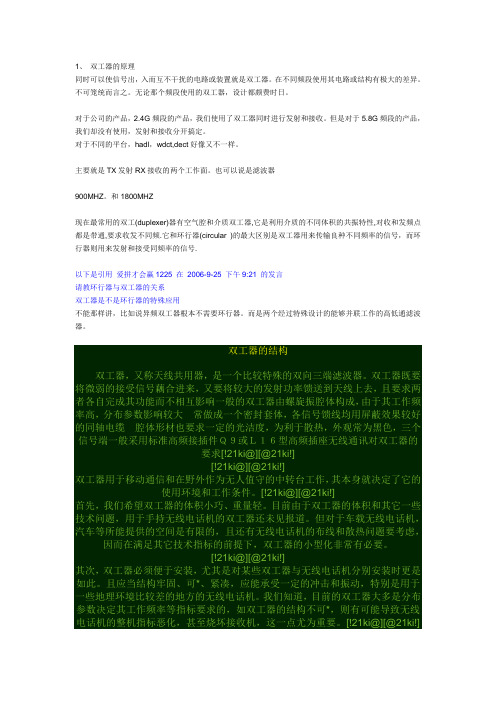

1、双工器的原理同时可以使信号出，入而互不干扰的电路或装置就是双工器。
在不同频段使用其电路或结构有极大的差异。
不可笼统而言之。
无论那个频段使用的双工器，设计都颇费时日。
对于公司的产品，2.4G频段的产品，我们使用了双工器同时进行发射和接收。
但是对于5.8G频段的产品，我们却没有使用，发射和接收分开搞定。
对于不同的平台，hadl，wdct,dect好像又不一样。
主要就是TX发射RX接收的两个工作面。
也可以说是滤波器900MHZ。
和1800MHZ现在最常用的双工(duplexer)器有空气腔和介质双工器,它是利用介质的不同体积的共振特性,对收和发频点都是带通,要求收发不同频.它和环行器(circular )的最大区别是双工器用来传输良种不同频率的信号，而环行器则用来发射和接受同频率的信号.以下是引用爱拼才会赢1225 在2006-9-25 下午9:21 的发言请教环行器与双工器的关系双工器是不是环行器的特殊应用不能那样讲，比如说异频双工器根本不需要环行器。
而是两个经过特殊设计的能够并联工作的高低通滤波器。
双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大 常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆 腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求[!21ki@][@21ki!][!21ki@][@21ki!]双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。
[!21ki@][@21ki!]首先，我们希望双工器的体积小巧、重量轻。
目前由于双工器的体积和其它一些技术问题，用于手持无线电话机的双工器还未见报道。

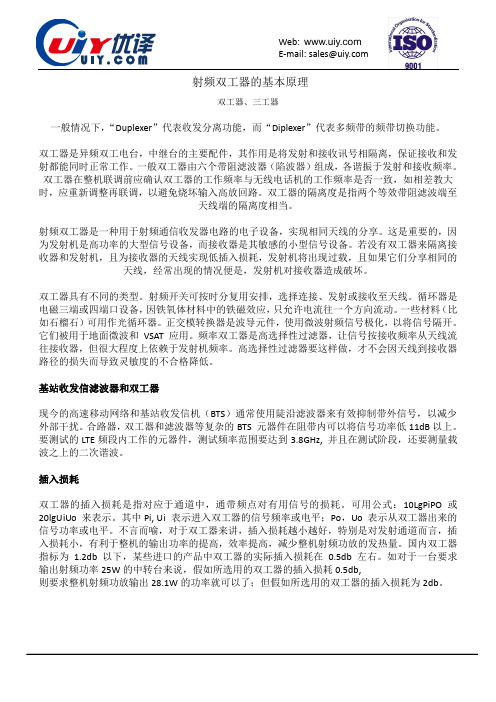

射频双工器的基本原理双工器、三工器一般情况下，“Duplexer”代表收发分离功能，而“Diplexer”代表多频带的频带切换功能。
双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作。
一般双工器由六个带阻滤波器（陷波器）组成，各谐振于发射和接收频率。
双工器在整机联调前应确认双工器的工作频率与无线电话机的工作频率是否一致，如相差教大时，应重新调整再联调，以避免烧坏输入高放回路。
双工器的隔离度是指两个等效带阻滤波端至天线端的隔离度相当。
射频双工器是一种用于射频通信收发器电路的电子设备，实现相同天线的分享。
这是重要的，因为发射机是高功率的大型信号设备，而接收器是其敏感的小型信号设备。
若没有双工器来隔离接收器和发射机，且为接收器的天线实现低插入损耗，发射机将出现过载，且如果它们分享相同的天线，经常出现的情况便是，发射机对接收器造成破坏。
双工器具有不同的类型。
射频开关可按时分复用安排，选择连接、发射或接收至天线。
循环器是电磁三端或四端口设备，因铁氧体材料中的铁磁效应，只允许电流往一个方向流动。
一些材料（比如石榴石）可用作光循环器。
正交模转换器是波导元件，使用微波射频信号极化，以将信号隔开。
它们被用于地面微波和VSAT 应用。
频率双工器是高选择性过滤器，让信号按接收频率从天线流往接收器，但很大程度上依赖于发射机频率。
高选择性过滤器要这样做，才不会因天线到接收器路径的损失而导致灵敏度的不合格降低。
基站收发信滤波器和双工器现今的高速移动网络和基站收发信机（BTS）通常使用陡沿滤波器来有效抑制带外信号，以减少外部干扰。
合路器，双工器和滤波器等复杂的BTS 元器件在阻带内可以将信号功率低11dB以上。
要测试的LTE频段内工作的元器件，测试频率范围要达到3.8GHz, 并且在测试阶段，还要测量载波之上的二次谐波。
插入损耗双工器的插入损耗是指对应于通道中，通带频点对有用信号的损耗。
双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作。
它是由两组不同频率的带通滤波器组成，避免本机发射信号传输到接收机。
双工器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号耦合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响。
一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Q9或L16型高频插座无线通讯对双工器的要求。
双工器实物图双工器技术指标有：型号频率范围(GHz)插入损耗(dB)隔离度(dB)驻波比功率(W)连接形式温度范围(°C)尺寸长x宽x高(mm)UIYDX102102A1710T1880SF双工器指标参考及机械图：频率指标参考：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxPower(W)ConnectorTypeTemp.(°C)UIYDX102102A1710T1880SF TX 1710~17852.0 60 1.5 100 SMA-F -30 ~ +70 RX 1805~1880UIYDX102102A1710T1880NF TX 1710~17852.0 60 1.5 100 N-F -30 ~ +70 RX 1805~1880尺寸图：优译创立于中国深圳市，主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、射频滤波器、放大器等射频微波器件。
双工器的工作原理一、引言双工器是一种电子设备，可以实现在同一信道上同时传输和接收信号。
它广泛应用于通信领域，如无线电通讯、卫星通讯、光纤通讯等。
本文将介绍双工器的工作原理。
二、双工器的定义双工器是一种能够同时进行发送和接收的设备，它可以将一个信道分成两个方向，使得两个方向的信号可以同时传输而不互相干扰。
三、双工器的分类根据不同的应用场景和技术特点，双工器可以分为以下几类：1. 无线电双工器：主要用于无线电通讯中，将天线与收发机连接在一起。
2. 光纤双工器：主要用于光纤通讯中，将光纤与发射机和接收机连接在一起。
3. 卫星双工器：主要用于卫星通讯中，将地面站与卫星连接在一起。
四、双工器的原理1. 无线电双工器原理：无线电双工器主要由三部分组成：天线、滤波器和耦合装置。
当发射机发出信号时，信号通过耦合装置进入天线并发射出去；当信号到达天线时，它通过耦合装置进入滤波器，滤波器会将接收机所需要的信号通过，而将发射机的信号阻挡掉，从而实现发送和接收的分离。
2. 光纤双工器原理：光纤双工器主要由两部分组成：耦合器和光学滤波器。
当发射机发出光信号时，信号通过耦合器进入光纤并传输出去；当信号到达双工器时，它通过耦合器进入光学滤波器，滤波器会将接收机所需要的信号通过，而将发射机的信号阻挡掉。
这样就实现了发送和接收的分离。
3. 卫星双工器原理：卫星双工器主要由两部分组成：上行通道和下行通道。
上行通道是地面站向卫星发送数据的通道，下行通道是卫星向地面站发送数据的通道。
在卫星上，上行与下行之间采用频率隔离技术实现分离。
五、双工器的应用1. 无线电双工器应用：无线电双工器广泛应用于无线电通讯中，在手机、对讲机、车载电台等设备中都有应用。
2. 光纤双工器应用：光纤双工器广泛应用于光纤通讯中，如光纤局端、广域网、数据中心等。
3. 卫星双工器应用：卫星双工器广泛应用于卫星通讯中，如卫星电话、卫星电视等。
六、总结双工器是一种能够实现在同一信道上同时传输和接收信号的设备，它可以将一个信道分成两个方向，使得两个方向的信号可以同时传输而不互相干扰。
什么是双工器什么是双工器双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器组成，避免本机发射信号传输到接收机。
一般双工器由六个阻带滤波器（陷波器）组成，各谐振于发射和接收频率。
接收端滤波器谐振于发射频率，并防指发射功率串入接收机，发射端滤波器谐振于接收频率。
有些双工器不标发射和接收端而只标LOW和H IGH ,如某双工器L OW=450, HIGH=460, 表示LOW端可联接４５０兆接收机HIGH端联接４６０兆发射机，也可将LOW端联接４５０兆发射机,HIGH端联接４６０兆接收机，收发频率可颠倒使用，但是不能将发射频率４６０的机器接置双工器４５０兆一端以免损坏电台和双工器。
双工器选用：应根据电台发射接收频率定制双工器。
４００兆收发频率差10MHZ双工器的工作带宽在＋－２５０kHZ可保证隔离度９０db左右，单频点工作隔离度可达１２０db..当使用频率超过双工器额定带宽时，收发隔离度将急剧下降发射驻波增大，接收电路因受发射部分影响灵敏度下降不能正常工作。
业余无线中转台U段一般收发差５兆HZ 使用的双工器采用窄带设计，可保证隔离度不下降但工作带宽变窄为＋－１００KHZ. 实践证明使用双工器比用两颗天线收发效果要好。
双工器的原理双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大 常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆 腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。
双工器原理双工器是一种用于无线通信系统中的重要器件，它可以实现在同一频段上同时进行发送和接收信号的功能。
在无线通信系统中，双工器的应用十分广泛，它可以用于手机、基站、卫星通信等各种场景。
那么，双工器是如何实现同时进行发送和接收的呢？接下来，我们将深入探讨双工器的原理。
首先，我们需要了解双工器的基本结构。
双工器通常由耦合器、隔离器、滤波器等组成。
其中，耦合器用于将发送和接收的信号进行耦合，隔离器用于隔离发送和接收的信号，而滤波器则用于滤除不需要的频率成分。
这些组件共同构成了双工器的基本结构，为其实现双工功能提供了基础。
其次，双工器的原理是如何实现的呢？在发送和接收信号的过程中，双工器通过合理设计耦合器、隔离器和滤波器，使得发送和接收的信号能够在同一频段上进行传输，而不会相互干扰。
具体来说，当发送信号进入双工器时，耦合器将一部分信号耦合到接收通路，而隔离器则将发送信号和接收信号进行有效隔离，使它们不会相互干扰。
同时，滤波器也起到了关键作用，它通过滤除不需要的频率成分，使得发送和接收的信号能够在同一频段上进行传输，而不会相互干扰。
双工器的原理实际上是利用了信号的频率特性和空间特性，通过合理设计器件结构和参数，使得发送和接收的信号能够在同一频段上进行传输，从而实现了双工的功能。
这种原理的实现为无线通信系统的高效运行提供了重要支持，使得无线通信系统能够更加灵活、高效地进行数据传输。
总的来说，双工器的原理是通过合理设计耦合器、隔离器和滤波器，使得发送和接收的信号能够在同一频段上进行传输，而不会相互干扰，从而实现了双工的功能。
双工器在无线通信系统中扮演着重要角色，它的原理实现为无线通信系统的高效运行提供了重要支持，为人们的日常通信生活带来了便利。
希望通过本文的介绍，能够让大家对双工器的原理有更加深入的了解。
