有源滤波器Active Filter(信号分离电路) 测量系统从传感器拾取的信号往往包含噪声和许多与被测量无关的信号,并且原始的测量信号经传输、放大、变换、运算及各种其它处理过程,也会混入各种不同形式的噪声,从面影响测量精度。
这些噪声一般随机性很强,很难从时域中直接分离,但限于其产生的机理,其噪声功率是有限的,并按一定规律分布于频率域中某一特定频带中。
滤波器(信号分离电路):从频域中实现对噪声的抑制,提取所需要的信号,是各种测控系统中必不可少的组成部分。
对滤波器的要求:(1)滤波特性好;(2)级联特性好(输入,输出);(3)滤波频率便于改变滤波器举例:心电信号的滤波:主要受到50Hz的工频干扰,采用50Hz陷波(带阻)滤波器。
一.滤波器的基本知识⒈按处理信号的形式分类:模拟:连续的模拟信号(又分为:无源和有源)数字:离散的数字信号。
⒉理想滤波器对不同频率的作用:通带内,使信号受到很小的衰减而通过。
阻带内,使信号受到很大的衰减而抑制,无过渡带。
⒊按频谱结构分为5种类型:滤波器对信号不予衰减或以很小衰减让其通过的频段称为通带;对信号的衰减超过某一规定值的频段称为阻带;位于通带和阻带之间的频段称为过渡带。
根据通带和阻带所处范围的不同,滤波器功能可分为以下几种:低通(Low Pass Filter)高通(High Pass Filter)带通(Band Pass Filter)带阻(Band Elimination Filter)全通(All Pass Filter)(理想)各种频率信号都能通过,但不同的频率信号的相位有不同的变化,一种移相器。
图2-2 按频谱结构分类的各种滤波器的衰减(1-幅频)特性几个定义:(1)通带的边界频率:一般来讲指下降—3dB即对应的频率。
(2)阻带的边界频率:由设计时,指定。
(3)中心频率:对于带通或带阻而言,用f0或ω0表示。
(4)通带宽度:用Δf0或Δω0表示。
(5)品质因数:衡量带通或带阻滤波器的选频特性。
滤波器基础知识一、滤波器概述滤波器是一种二端口网络(各类电子系统中用于检测、传输、处理信息或能量的微波电路为微波网络),它允许输入信号中特定的频率成分通过,同时抑制或极大的衰减其它频率成分,还可用来分开或组合不同的频率段。
目前由于在雷达、微波、无线通信,特别是移动通信,多频率工作越来越普遍,还需要在有限的频谱范围内划分出更多的频段给不同的运营商,以满足多种通信业务的需求,各频道间的间隔规定非常的小。
为避免信道间相互干扰,需要在所有系统内配置高性能的滤波器。
滤波器既可用来限定大功率发射机在规定频带内辐射,反过来又可用来防止接收机受到工作频带以外的干扰。
总之,从超长波经微波到光波以上的所有电磁波段都需要用到滤波器。
二、滤波器的主要分类:(按应用分)⑴低通滤波器通频带为0-fC2, fC2-∞为阻带。
⑵高通滤波器与低通滤波器相反,通频带为 fC1-∞,f0-fC1为阻带。
⑶带通滤波器通频带为fC1-fC2,其它频率为阻带。
⑷带阻滤波器与带通滤波器相反,阻带为fC1-fC2,其它频率为通带。
除腔体滤波器外,还有:微带电路滤波器、晶体滤波器、声表面滤波器、介质滤波器等等,按不同的作用或功能等有不同的分类。
现在公司生产的一般都是带通腔体滤波器和双工器,因此我们主要以腔体滤波器进行分析和讲解,腔体滤波器的谐振器全部都由机械结构组成,本身有相当高的Q 值(数千甚至上万),非常适合于低插入损耗(<1dB)、窄带(1%-5%)、大功率(可达300W或更高)传输等应用场合,工作性能较为稳定。
但该类滤波器具有较大体积且有寄生通带,加工成本相对较高,但特别适合应用于现代移动通信基站或直放站中使用。
三、公司滤波器的发展公司成立至今无源产品的发展情况:无线信息传输技术是正在蓬勃发展的重要领域。
滤波器是一个常用的、必备的、广泛使用的部件。
自公司发展以来,无源类产品在公司领导的重视下,不断进行改进和创新,从波导滤波器、结构腔等到现在的一体腔,从以前的仿制到现在自主知识产权的发明专利。
滤波器基础知识篇2015-07-23FindRF滤波器的基础是谐振电路。
大家很熟悉的射频常用滤波器有四大家族:低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)和带阻滤波器(BEF),都是以通过或者阻断某个频段来加以区分的。
其实,从广义上来说,频率选择特性也就是滤波器最基本的特性,理想的低通滤波器是酱紫滴:图1. 理想低通滤波器幅频图但是实际上的低通滤波器幅频图是如下的:图2. 实际低通滤波器幅频图差别有点大?是不是跟美颜相机有异曲同工之处^-^?没办法,由于理想滤波器是非因果系统,我们能实现的都是因果系统。
而且元件数量、电容与电感量受工艺限制、电容电感q值限制、引线的电容电感更是决定了“理想很丰满,现实很骨感”,于是实际的低通滤波器几乎就是如图2的样子了。
同样,高通滤波器的通带上限是有限制的而不是理想的无限延伸,典型幅频图像如下:图3. 高通滤波器幅频图带通滤波器可以由低通和高通滤波器组合,也可以由1/4波长谐振腔构成。
带通滤波器的典型幅频图像如下:图4. 带通滤波器幅频图带阻滤波器也被称为陷波器,其阻带的上限和下限也都是有限制的,典型幅频图像如下:图5. 带阻滤波器幅频图在实际选型中,滤波器常用的技术指标如下:1. 通带频率范围这个表示需要滤波器通过的频段,不多说了。
2. 3dB带宽通带的最小插入损耗点(通带传输特性的最高点)向下移3dB时所能测的通带宽度。
这个指标越窄,表明滤波器的过渡带越陡峭,频率过滤性能越佳。
3. 通带插入损耗由于滤波器的组件的电阻性损耗(如电感、电容、导体和介质的不理想)和滤波器的输入输出端存在反射损耗,即使在通带内,滤波器本身也会带来插入损耗。
这个值越小,在通带内对系统影响越小。
4. 带内纹波表明上述通带插入损耗在通带内的波动范围,带内纹波越低越好,否则会增加过滤波器的不同频率信号的功率起伏。
5. 带外抑制带外抑制一般用通带外的带外滚降来描述,即规定滤波器通带外每频率下降的分贝数。
滤波器的名词解释滤波器是一种用于信号处理的重要工具,用于滤除不需要的频率成分或增强感兴趣的频率成分。
它可以在各种领域中应用,如通信系统、音频处理、图像处理、雷达系统等。
本文将对滤波器的基本概念、类型和工作原理进行解释,并探讨其在实际应用中的各种用途。
一、概念和分类滤波器是一种能够改变信号频谱特性的电路或算法。
它通过选择性地通过或抑制不同频率的信号成分来实现信号处理。
通常,滤波器可以被分为两大类别:时域滤波器和频域滤波器。
时域滤波器操作于信号的时间域,即对信号的幅度和相位进行操作。
常见的时域滤波器包括移动平均滤波器、中值滤波器等。
移动平均滤波器通过取一段时间内的平均值来平滑信号,去除噪声等高频成分。
中值滤波器则通过取一段时间内的中值来滤除突变噪声。
频域滤波器操作于信号的频域,即对信号的频率成分进行操作。
常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器能够通过滤除高频成分来使得低频成分得到增强。
高通滤波器则相反,滤除低频成分加强高频成分。
带通滤波器可以选择性地通过一定范围内的频率成分,而带阻滤波器则是滤除一定范围内的频率成分。
二、工作原理和应用滤波器的工作原理基于信号的频率特性和滤波器的特性。
它可以通过不同的电路、算法或数学模型来实现。
例如,基于RC电路的滤波器可以通过改变电阻和电容的数值来调整其截止频率。
数字滤波器则通过算法和数值计算来实现频率特性的调整。
滤波器在各种领域中有广泛的应用。
在通信系统中,滤波器被用于解调信号、滤除噪声、增强信号的特定频率成分。
在音频处理中,滤波器可以用于音频均衡、去除杂音、改善音频质量。
图像处理中,滤波器可以用于图像去噪、锐化、模糊等处理。
雷达系统中,滤波器可以通过滤除多径干扰和杂散信号来提高目标检测和跟踪性能。
三、滤波器的设计与实现滤波器的设计和实现是滤波器领域中的重要研究方向之一。
设计一个滤波器需要考虑多个因素,如滤波器的阶数、截止频率、频率响应、通频带宽、群延迟等。
模拟电子技术基础知识滤波器的频率选择特性与设计滤波器在模拟电子技术中起着至关重要的作用,它可以对输入信号进行频率分离和处理,从而满足不同应用的需求。
频率选择特性是滤波器设计的核心,它决定了滤波器在不同频率下的响应。
一、频率选择特性的基本原理频率选择特性是指滤波器对不同频率信号的响应程度。
在电子技术中,常用的频率选择特性有低通、高通、带通和带阻四种类型。
1. 低通滤波器(Low-Pass Filter)低通滤波器能够通过低于某个截止频率的信号,而将高于该截止频率的信号削弱或消除。
它常用于信号处理中的平滑和去噪。
2. 高通滤波器(High-Pass Filter)高通滤波器则相反,它允许高于某个截止频率的信号通过,而将低于该截止频率的信号削弱或消除。
高通滤波器常用于信号处理中的边缘检测和某些特殊信号的突变检测。
3. 带通滤波器(Band-Pass Filter)带通滤波器可以允许某个频率范围内的信号通过,并减弱其他频率范围内的信号。
它常用于信号处理中的频带选择和音频处理。
4. 带阻滤波器(Band-Stop Filter)与带通滤波器相反,带阻滤波器能够削弱或消除某个频率范围内的信号,而允许其他频率范围内的信号通过。
带阻滤波器常用于干扰信号的去除和陷波。
二、滤波器的设计与实现滤波器的设计是模拟电子技术中的重要任务之一。
下面以低通滤波器为例,介绍滤波器的设计与实现。
1. 确定滤波器的截止频率根据应用需求,确定滤波器的截止频率。
截止频率是滤波器对信号进行削弱的频率点。
在设计低通滤波器时,需要确定将高于截止频率的信号进行削弱的程度。
2. 选择滤波器的响应类型与阶数根据具体需求,选择滤波器的响应类型和阶数。
常见的低通滤波器响应类型有巴特沃斯(Butterworth)、切比雪夫(Chebyshev)和椭圆(Elliptic)等。
3. 计算滤波器的设计参数根据截止频率、响应类型和阶数,计算滤波器的设计参数,如电阻值、电容值、电感值等。
模拟电子技术基础知识滤波器的原理与设计滤波器是模拟电子技术中常见的电路元件,用于分离或压制特定频率的信号。
在实际应用中,滤波器被广泛应用于通信系统、音频设备、功率电子、医疗设备等各个领域,起到了至关重要的作用。
本文将介绍滤波器的基本原理,并讨论常见的滤波器类型及其设计。
一、滤波器的原理滤波器的基本原理是根据信号频率的不同,对信号进行选择性的通过或抑制。
它通过电路中的电容、电感和电阻等元件,改变信号的幅度和相位。
滤波器可以分为两类:频率选择性滤波器和频率非选择性滤波器。
1. 频率选择性滤波器频率选择性滤波器是根据需要保留或通过的频率范围来设计的。
常见的频率选择性滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
- 低通滤波器:只允许低于截止频率的信号通过,高于截止频率的信号被抑制。
常用于音频系统中,以滤除高于人耳听觉范围的频率成分。
- 高通滤波器:只允许高于截止频率的信号通过,低于截止频率的信号被抑制。
常用于音频采样中,以滤除低于人耳听觉范围的频率成分。
- 带通滤波器:允许指定范围内的频率信号通过,其他频率信号被抑制。
常用于调频广播接收机等通信设备中,以选取特定的调频信号。
- 带阻滤波器:抑制指定范围内的频率信号,其他频率信号被通过。
常用于降低特定频率噪声的干扰。
2. 频率非选择性滤波器频率非选择性滤波器在整个频率范围内均能对信号进行放大或衰减,不因频率的变化而变化。
常见的频率非选择性滤波器有RC滤波器和RL滤波器。
- RC滤波器:由电阻和电容组成。
RC滤波器常用于去除信号中的直流成分,或在电源电压中滤去高频信号。
- RL滤波器:由电阻和电感组成。
RL滤波器常用于音频放大器的输出级,以滤除高频噪声。
二、滤波器的设计在设计滤波器时,通常需要确定一些关键参数,如截止频率、通带增益、衰减系数等。
下面以低通滤波器的设计为例,介绍滤波器设计的基本步骤。
1. 确定截止频率截止频率是决定滤波器性能的重要参数。

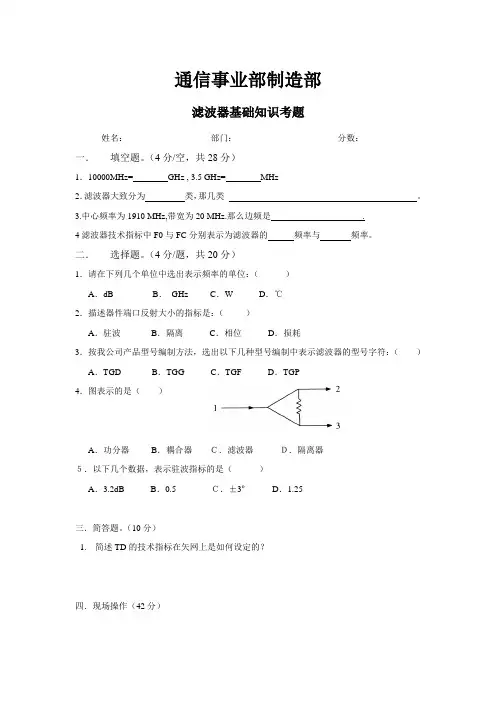

通信事业部制造部
滤波器基础知识考题
姓名:部门:分数:
一.填空题。
(4分/空,共28分)
1.10000MHz= GHz , 3.5 GHz= MHz
2.滤波器大致分为类,那几类。
3.中心频率为1910 MHz,带宽为20 MHz.那么边频是.
4滤波器技术指标中F0与FC分别表示为滤波器的频率与频率。
二.选择题。
(4分/题,共20分)
1.请在下列几个单位中选出表示频率的单位:()
A.dB B.GHz C.W D.℃
2.描述器件端口反射大小的指标是:()
A.驻波B.隔离C.相位D.损耗
3.按我公司产品型号编制方法,选出以下几种型号编制中表示滤波器的型号字符:()A.TGD B.TGG C.TGF D.TGP
4.图表示的是()
A.功分器B.耦合器C.滤波器D.隔离器
5.以下几个数据,表示驻波指标的是()
A.3.2dB B.0.5 C.±3ºD.1.25
三.简答题。
(10分)
1.简述TD的技术指标在矢网上是如何设定的?
四.现场操作(42分)。
滤波器原理及应用在电子学和通信领域中,滤波器是一种能够选择特定频率信号并抑制其他频率信号的电路组件。
它在各种电子设备中扮演着至关重要的角色,例如在音频设备、射频通信、无线电等领域的应用中都需要滤波器来确保信号质量和频谱高效利用。
本文将介绍滤波器的基本原理和常见应用。
滤波器的原理滤波器主要依靠其电路设计对特定频率范围的信号进行放大或衰减,从而实现对信号的频率选择性处理。
根据频率选择性能力不同,滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
•低通滤波器:只允许低于一定频率的信号通过,而抑制高于该频率的信号。
•高通滤波器:只允许高于一定频率的信号通过,而抑制低于该频率的信号。
•带通滤波器:只允许在一定频率范围内的信号通过,而抑制其他频率的信号。
•带阻滤波器:只允许除一定频率范围内的信号通过外,抑制其他频率的信号。
在滤波器的设计中,根据滤波器的截止频率、通带波纹、衰减量等指标要求,可以选择不同的滤波器电路结构和元件参数。
常用的滤波器元件包括电容、电感、电阻等,它们可以组合成各种滤波器电路,如RC滤波器、LC滤波器、RLC滤波器等。
滤波器的应用滤波器在各种电子设备和通信系统中有着广泛的应用,其中一些常见的应用包括:1. 音频设备在音频系统中,滤波器用于音频信号的处理和增强,例如在扬声器中使用低通滤波器去除高频噪声,在麦克风中使用高通滤波器去除低频噪声,以提高音频设备的音质和清晰度。
2. 通信系统在无线通信系统中,滤波器用于频率选择和信号处理,以确保传输信号的质量和可靠性。
例如,在基站中使用带通滤波器选择特定频段的信号,同时抑制其他频段的干扰信号,以保证通信系统的正常运行。
3. 无线电在无线电接收机中,滤波器通过滤除不必要的频率信号,提高接收机对特定信号的接收灵敏度和选择性。
不同类型的滤波器可以应用于调频接收、调幅接收等不同的无线电接收系统中。
4. 信号处理在信号处理系统中,滤波器常用于滤除噪声、分离信号、提取特定频率成分等应用。

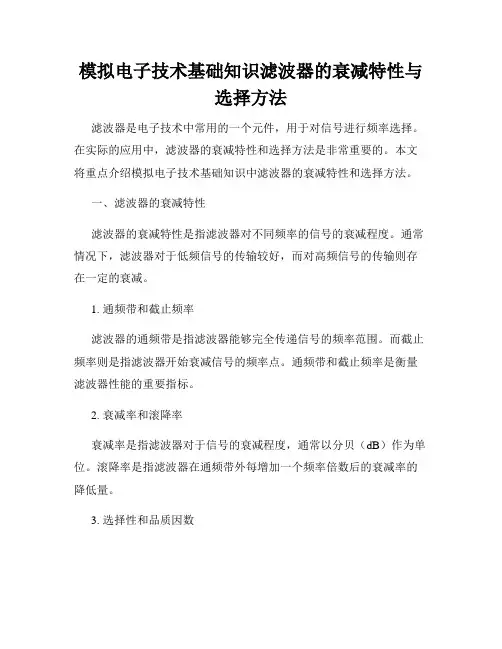

模拟电子技术基础知识滤波器的衰减特性与选择方法滤波器是电子技术中常用的一个元件,用于对信号进行频率选择。
在实际的应用中,滤波器的衰减特性和选择方法是非常重要的。
本文将重点介绍模拟电子技术基础知识中滤波器的衰减特性和选择方法。
一、滤波器的衰减特性滤波器的衰减特性是指滤波器对不同频率的信号的衰减程度。
通常情况下,滤波器对于低频信号的传输较好,而对高频信号的传输则存在一定的衰减。
1. 通频带和截止频率滤波器的通频带是指滤波器能够完全传递信号的频率范围。
而截止频率则是指滤波器开始衰减信号的频率点。
通频带和截止频率是衡量滤波器性能的重要指标。
2. 衰减率和滚降率衰减率是指滤波器对于信号的衰减程度,通常以分贝(dB)作为单位。
滚降率是指滤波器在通频带外每增加一个频率倍数后的衰减率的降低量。
3. 选择性和品质因数选择性是指滤波器对不同频率信号的选择程度。
选择性高的滤波器可以更好地区分不同频率的信号。
而品质因数则是指滤波器的选择性能力,是衡量滤波器优劣的指标之一。
二、滤波器的选择方法滤波器的选择方法主要包括以下几个方面的考虑:1. 频率范围根据实际需求确定需要滤波的频率范围。
不同滤波器具有不同的通频带和截止频率,选择合适的滤波器可以更好地满足需求。
2. 衰减要求根据需要对信号的衰减程度进行评估,选择具有合适衰减率和滚降率的滤波器。
3. 选择性要求根据需要对不同频率信号的选择程度进行评估,选择具有合适选择性和品质因数的滤波器。
4. 经济因素在选择滤波器的时候,还需要考虑经济因素,选择与实际需求相匹配而价格相对较低的滤波器。
5. 实际应用考虑在选择滤波器时,还需要考虑实际应用环境和需求。
例如,如果应用中存在干扰信号,则需要选择能够很好抑制干扰的滤波器。
三、总结滤波器在电子技术中扮演着重要的角色,衰减特性和选择方法是评估滤波器性能的关键因素。
合理选择滤波器能够满足实际需求,并提高信号处理的质量。
同时,在选择滤波器时,还需要综合考虑频率范围、衰减要求、选择性要求、经济因素和实际应用考虑等多个因素,以选择出最适合的滤波器。
通信系统微波滤波器——基础、设计与应用微波滤波器是通信系统中起到关键作用的组件之一,用于实现对不同频率信号的分离和滤除。
下面将介绍微波滤波器的基础知识、设计原理以及在通信系统中的应用。
1. 基础知识:微波滤波器是一种能够在微波频段(300 MHz至300 GHz)内滤除或选择特定频率的设备。
它的主要作用是通过滤除或衰减不需要的频段,使有效信号传输更加稳定和可靠。
常见的微波滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
2. 设计原理:微波滤波器的设计需要考虑频率响应、插入损耗、抑制带宽和群延迟等参数。
设计过程中的关键是选择合适的滤波器拓扑结构、参数和设计技术。
常见的设计方法包括传输线法、谐振腔法、微带线法和分布式元件法等。
此外,优化设计和仿真软件也起到重要的辅助作用,例如ADS、HFSS和CST等。
3. 应用:微波滤波器广泛应用于各种通信系统中,包括卫星通信、射频通信、移动通信和雷达系统等。
在卫星通信中,滤波器用于分离出天线接收到的有效信号,并滤除干扰和噪音。
在射频通信中,滤波器用于频分多址(FDMA)和频分复用(FDM)等信号的分离和选择。
在移动通信中,滤波器用于通信信号的整形和频率选择。
在雷达系统中,滤波器用于滤除回波和混频干扰。
微波滤波器在通信系统中的应用要求其具备稳定性、高性能和可靠性。
因此,在设计和制造过程中,需要严格控制工艺和材料选择,以确保滤波器的性能和可靠性达到要求。
总而言之,微波滤波器是通信系统中实现信号分离和滤除的关键组件。
了解微波滤波器的基础知识和设计原理,能够指导设计师在实际应用中选择合适的滤波器类型和设计方法。
同时,掌握优化设计和仿真软件的使用,能够提高设计效率和性能。
微波滤波器在通信系统中的广泛应用说明其在通信技术发展中的重要地位。
滤波器实验报告第一点:滤波器实验原理与类型滤波器作为信号处理的核心工具,其基础在于对信号的选择性处理。
实验中,我们首先通过研究不同类型的滤波器来深入理解其工作原理和特性。
1.1 理想滤波器:理想的滤波器具有无限的带宽和完美的截止特性,其实际上是不存在的,但它是设计其他类型滤波器的基础。
理想的低通滤波器(Low Pass Filter, LPF)允许低于特定频率的信号通过,而高于该频率的信号则被完全抑制。
对应的,高通滤波器(High Pass Filter, HPF)则允许高于特定频率的信号通过,而低于该频率的信号则被抑制。
理想带通滤波器(Band Pass Filter, BPF)和带阻滤波器(Band Stop Filter, BSF)则更加复杂,分别允许一定频率范围的信号通过和阻止一定频率范围的信号。
1.2 实际滤波器:实际应用中的滤波器都会受到物理限制,如元件的电阻、电容、电感等,导致实际滤波器的特性与理想滤波器有所不同。
常用的实际滤波器包括有源滤波器和无源滤波器。
有源滤波器包含有放大元件,可以对信号的幅度进行调整;无源滤波器则不包含放大元件,主要通过电路元件的阻抗变换来实现滤波功能。
1.3 滤波器设计方法:在实验中,我们探讨了不同的滤波器设计方法,包括巴特沃斯设计、切比雪夫设计、椭圆设计等。
每种设计方法都有其独特的频率响应特性,适用于不同的应用场景。
第二点:滤波器实验设计与实现实验的核心在于设计和实现一个滤波器,以达到特定的滤波效果。
这一部分我们将详细讨论实验中涉及的设计步骤和实现方法。
2.1 滤波器参数确定:首先,根据实验需求确定滤波器的参数,包括截止频率、滤波器的阶数、类型(低通、高通、带通、带阻等)。
这些参数将直接影响滤波器的性能。
2.2 滤波器设计:在确定了滤波器参数后,我们使用专业的滤波器设计软件,如MATLAB,来设计滤波器的传递函数。
设计过程中,我们可以根据需要选择不同的滤波器设计方法,以达到最佳的滤波效果。
有源滤波器的工作原理
有源滤波器是一种电子线路,它由一个放大器和一个或多个电容、电感和电阻组成。
其工作原理是利用放大器的放大能力和反馈回路来选择出特定频率范围内的信号。
在有源滤波器中,放大器起到了放大输入信号的作用,同时也加入了反馈电路。
反馈电路将放大器的输出信号再次馈回到输入端,与输入信号混合并产生相应的衰减或增益效果,从而实现了对特定频率范围内信号的选择。
具体而言,有源滤波器中的电容、电感和电阻组成了一个RC 或RLC网络,根据网络参数的不同,可以实现不同类型的滤波器。
在滤波器中,电容或电感的值决定了滤波器对不同频率的信号的响应。
当输入信号经过有源滤波器时,滤波器根据RC或RLC网络的特性对不同频率的信号进行处理。
放大器将输入信号放大,并通过反馈回路对放大后的信号进行调节。
同时,根据电容或电感的特性,在不同频率下,滤波器会选择性地通过或衰减特定频率的信号。
因此,有源滤波器的工作原理可以总结为通过利用放大器的放大能力和反馈回路,根据RC或RLC网络的特性对不同频率的信号进行选择和调节,从而实现对特定频率范围内信号的滤波作用。
布通滤波器工作原理
布通滤波器的工作原理主要是通过电感和电容组成的低通滤波电路来实现的。
这种滤波器允许有用信号的电流通过,同时对频率较高的干扰信号有较大的衰减作用。
布通滤波器的基本原理有三种:
1. 利用电容通高频隔低频的特性,将火线、零线高频干扰电流导入地线(共模),或将火线高频干扰电流导入零线(差模)。
2. 利用电感线圈的阻抗特性,将高频干扰电流反射回干扰源。
3. 利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性,针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可。
布通滤波器的作用是消除某些特定频率的信号,因此其幅频特性(也就是信号通过滤波器后的频率分布)至关重要。
此外,还有高通滤波器和带通滤波器,分别使信号中高于某个特定频率或某个特定频带的信号成分通过,而极大地衰减其他频率或频带的成分。
以上内容仅供参考,如需更多信息,建议查阅电子技术相关专业书籍或咨询电子技术专业人士。
