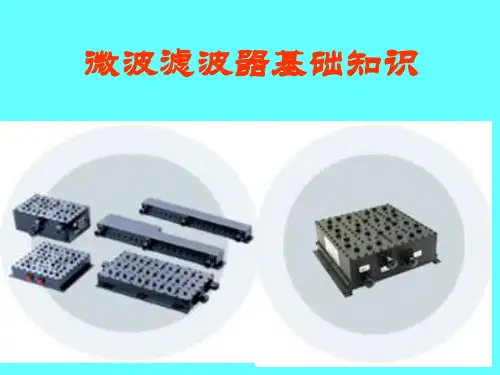

微波滤波器基础知识..

滤波器基础知识一、滤波器概述滤波器是一种二端口网络（各类电子系统中用于检测、传输、处理信息或能量的微波电路为微波网络），它允许输入信号中特定的频率成分通过，同时抑制或极大的衰减其它频率成分，还可用来分开或组合不同的频率段。

目前由于在雷达、微波、无线通信，特别是移动通信，多频率工作越来越普遍，还需要在有限的频谱范围内划分出更多的频段给不同的运营商，以满足多种通信业务的需求，各频道间的间隔规定非常的小。

为避免信道间相互干扰，需要在所有系统内配置高性能的滤波器。

滤波器既可用来限定大功率发射机在规定频带内辐射，反过来又可用来防止接收机受到工作频带以外的干扰。

总之，从超长波经微波到光波以上的所有电磁波段都需要用到滤波器。

二、滤波器的主要分类：（按应用分）⑴低通滤波器通频带为0-fC2， fC2-∞为阻带。

⑵高通滤波器与低通滤波器相反,通频带为 fC1-∞，f0-fC1为阻带。

⑶带通滤波器通频带为fC1-fC2，其它频率为阻带。

⑷带阻滤波器与带通滤波器相反，阻带为fC1-fC2，其它频率为通带。

除腔体滤波器外，还有：微带电路滤波器、晶体滤波器、声表面滤波器、介质滤波器等等，按不同的作用或功能等有不同的分类。

现在公司生产的一般都是带通腔体滤波器和双工器，因此我们主要以腔体滤波器进行分析和讲解，腔体滤波器的谐振器全部都由机械结构组成，本身有相当高的Q 值（数千甚至上万），非常适合于低插入损耗（＜1dB）、窄带（1%-5%）、大功率（可达300W或更高）传输等应用场合，工作性能较为稳定。

但该类滤波器具有较大体积且有寄生通带，加工成本相对较高，但特别适合应用于现代移动通信基站或直放站中使用。

三、公司滤波器的发展公司成立至今无源产品的发展情况：无线信息传输技术是正在蓬勃发展的重要领域。

滤波器是一个常用的、必备的、广泛使用的部件。

自公司发展以来，无源类产品在公司领导的重视下，不断进行改进和创新，从波导滤波器、结构腔等到现在的一体腔，从以前的仿制到现在自主知识产权的发明专利。

•引言•微波滤波器基本原理•ADS 软件在微波滤波器设计中的应用•微波滤波器制作工艺流程•调试技巧与常见问题解决方案•实验案例分析与讨论•总结与展望目录01引言微波滤波器概述微波滤波器是一种用于控制微波频率响应的二端口网络，广泛应用于无线通信、雷达、卫星通信等领域。

微波滤波器的主要功能是允许特定频率范围内的信号通过，同时抑制其他频率范围的信号，从而实现信号的选频和滤波。

微波滤波器的性能指标包括插入损耗、带宽、带内波动、带外抑制等，这些指标直接影响着通信系统的性能。

设计制作与调试重要性设计是微波滤波器制作的首要环节，良好的设计能够确保滤波器的性能指标满足系统要求。

制作是将设计转化为实物的过程，制作精度和质量直接影响着滤波器的最终性能。

调试是对制作完成的滤波器进行性能调整和优化，使其达到最佳工作状态的过程。

本教程旨在介绍微波滤波器的设计、制作与调试过程，帮助读者掌握相关知识和技能。

教程内容包括微波滤波器的基本原理、设计方法、制作流程和调试技巧等。

通过本教程的学习，读者将能够独立完成微波滤波器的设计、制作与调试，为实际工程应用打下基础。

教程目的和内容02微波滤波器基本原理低通滤波器高通滤波器带通滤波器带阻滤波器微波滤波器分类工作原理及性能指标工作原理性能指标常见类型微波滤波器特点集总参数滤波器分布参数滤波器陶瓷滤波器晶体滤波器03ADS软件在微波滤波器设计中的应用ADS软件简介及功能模块ADS（Advanced Design System）是一款领先的电子设计自动化软件，广泛应用于微波、射频和高速数字电路的设计、仿真与优化。

ADS软件包含多个功能模块，如原理图设计、版图设计、电磁仿真、系统级仿真等，可满足不同设计阶段的需求。

ADS软件支持多种微波滤波器类型的设计，如低通、高通、带通、带阻等，具有强大的设计能力和灵活性。

微波滤波器设计流程确定滤波器类型和性能指标根据实际需求选择合适的滤波器类型，并确定滤波器的性能指标，如中心频率、带宽、插入损耗、带外抑制等。

微波滤波器设计培训教程一、引言微波滤波器是微波通信系统、雷达系统、电子对抗系统等领域中不可或缺的组成部分。

随着现代通信技术的快速发展，微波滤波器的设计和应用日益受到重视。

本教程旨在为从事微波滤波器设计的工程师和技术人员提供系统的培训，帮助学员掌握微波滤波器的基本原理、设计方法和实际应用。

二、微波滤波器的基本原理1.滤波器的定义与分类滤波器是一种选频元件，用于从输入信号中选出特定频率范围内的信号，抑制其他频率的信号。

根据滤波特性，滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

2.微波滤波器的原理微波滤波器利用微波电路的传输特性，实现对特定频率范围内信号的传输或抑制。

其主要原理包括谐振、耦合和阻抗匹配等。

三、微波滤波器的设计方法1.谐振器设计谐振器是微波滤波器的核心部分，用于实现信号的谐振。

谐振器的设计包括谐振频率、品质因数和耦合系数等参数的确定。

常用的谐振器有微带谐振器、介质谐振器和谐振腔等。

2.耦合系数设计耦合系数是描述谐振器之间相互作用的参数，它决定了滤波器的带宽和带外抑制。

耦合系数的设计包括相邻谐振器间的耦合和级联谐振器间的耦合。

3.阻抗匹配设计阻抗匹配是确保微波滤波器在输入和输出端口与外部电路阻抗匹配的过程。

阻抗匹配设计包括传输线匹配、阻抗变换器设计和反射系数优化等。

四、微波滤波器的实际应用1.微波滤波器的应用领域微波滤波器广泛应用于通信系统、雷达系统、电子对抗系统、导航系统等领域。

其主要功能是实现信号的滤波、放大、混频等。

2.微波滤波器的选型与调试根据实际应用需求，选择合适的微波滤波器类型和参数。

在调试过程中，通过调整谐振器、耦合系数和阻抗匹配等参数，实现对滤波器性能的优化。

五、总结本教程系统地介绍了微波滤波器的设计原理、方法和实际应用。

通过学习本教程，学员可以掌握微波滤波器的设计要点，提高实际工程应用能力。

希望本教程能为我国微波滤波器技术的发展做出贡献。

微波滤波器的设计方法1.谐振器设计选择谐振器类型：根据应用需求和频率范围，选择合适的谐振器类型，如微带谐振器、介质谐振器和谐振腔等。

——滤波器基础概念✧什么是滤波器?p频率选择装置：ü作用：把信号频谱中有用的频率信号分离/提取出来，而滤除无用的其他频率信号ü重要性：滤波器起着频带和信道选择的作用，在无线通信系统中不可或缺、至关重要滤波器工作参数回波损耗和插入损耗a1 a2=0b1 b2[S]Z LZ0V S Z0 Z 0滤波器回波损耗（dB）RL=−20lg11插入损耗（dB）=−20lg2121111011abSa===端口反射波端口入射波2221101abSa===2端口传输波端口入射波✧2.1 滤波器概念工作带宽p3dB带宽：ü带通滤波器：插入损耗为3dB时的上边频和下边频的频率差p插损带宽ü满足设计要求插入损耗时所测的带宽，这个定义比较严谨，在工程中常用。

✧2.1 滤波器概念带内波动p别称：ü带内波纹、通带波纹、纹波系数p表征：ü通带内信号幅度的起伏程度ü一般希望带内波动尽可能小【理想情况下为零】，但它受限于谐振器的固有Q值p定义：ü在工作带宽内，带内波动等于插入损耗最大点与最小点之差(dB)✧2.1 滤波器概念带外抑制p别称：ü又称阻带抑制p表征：ü对带外信号的衰减程度或抑制能力ü一般希望尽可能大【理想情况下为无穷大】p定义：ü通常为带外信号相对带内中心频率处的衰减值(由设计指标确定)✧2.1 滤波器概念寄生通带p定义：ü距离所设计通带一定距离处产生的新通带p产生原因：ü分布参数的传输线段频率响应的周期性所导致p设计原则：ü应事先考虑好寄生通带所在的位置，避免要截止的频率落入寄生通带之内✧2.1 滤波器概念群时延特性p定义：ü定义：信号通过滤波器，相移对于角频率的变化率p计算公式：d=d dü当相移特性为理想的直线性时，宽频信号通过网络时无畸变ü当相移特性为非性时，将导致相位失真，宽频信号通过网络时，将产生畸变✧2.1 滤波器概念品质因素和矩形系数p品质因数Q：ü间接描述滤波器的频率选择性，ü定义为在谐振频率下，平均储能与一个周期内平均耗能之比。

01微波光子学滤波器概述Chapter微波光子学基本概念微波光子学定义01微波光子学应用领域02微波光子学技术031 2 3滤波器定义滤波器在微波系统中的作用滤波器性能指标滤波器在微波系统中的作用MPF技术原理及特点MPF 技术原理MPF技术特点MPF实现方式02 MPFChapter常见MPF结构类型光纤光栅型MPF利用光纤光栅的周期性折射率调制实现滤波功能，具有插入损耗低、带宽可调等优点。

环形谐振腔型MPF通过环形谐振腔的选频作用实现微波信号滤波，具有高Q值、窄带宽等特点。

Mach-Zehnder干涉仪型MPF基于Mach-Zehnder干涉原理，通过调节干涉臂长度实现滤波功能，具有灵活性高、可调谐范围大等优势。

工作原理及性能参数工作原理性能参数优缺点分析优点缺点03 MPFChapter设计方法论述基于传输线理论的设计方法时域有限差分法（FDTD）耦合模理论光电器件性能限制光电器件的带宽、损耗、噪声等性能会直接影响MPF的性能。

解决方案包括采用高性能的光电器件、优化器件结构和工艺等。

温度稳定性问题MPF的性能会随温度的变化而发生变化，影响滤波器的稳定性。

解决方案包括采用温度补偿技术、选择温度稳定性好的材料等。

偏振相关问题MPF对输入光的偏振状态敏感，不同偏振态下滤波器的性能会有所不同。

解决方案包括采用偏振不敏感的光电器件、设计偏振控制器等。

关键技术挑战及解决方案窄带MPF设计案例介绍了一个窄带MPF的设计过程，包括滤波器结构的选择、参数的优化、仿真结果的验证等。

该案例展示了如何根据实际需求设计出满足性能指标的MPF。

介绍了一个宽带MPF在无线通信系统中的应用，包括滤波器的性能指标、应用场景、实际效果等。

该案例展示了MPF在实际应用中的优势和潜力。

介绍了一个具有多种功能的MPF的设计和实现过程，包括多通带滤波、可调谐滤波等功能的实现方法和效果展示。

该案例展示了MPF设计的灵活性和多样性。

宽带MPF应用案例多功能MPF设计案例典型案例分析04 MPFChapter通信系统架构简介发射端包括信源编码、信道编码、调制等模块，用于将信息转换为适合传输的信号。

基础滤波器知识一.滤波器基本概念1。

滤波器是什么？滤波器(Filter）是频率选择器件，用于在通信系统中对通信链路中的信号频率进行选择和控制2。

什么是带通滤波器(bandpass filter）?带通滤波器是指只允许指定的一段有效频率分量通过,而将高于以及低于此段频率分量进行有效抑制的器件。

此外，常见的滤波器形式还有低通，高通，低阻，高阻，带阻。

3.什么是双工器（Diplexer，Duplexer)?能同时对接收和发射提供通道，并对接收和发射的频率分量进行控制的滤波器，称为双工器。

4。

无线通信用滤波器作用是什么？我们的产品在通信系统中起何作用?用在何处?我们的微波射频产品在移动通信系统中叫射频前端.框图如下:我们公司的产品主要用于提供无线通信收发信道，同时通过收/发两个带通滤波器对信号的选择和控制,抑制掉对通信频带有干扰的频率分量，同时避免了对其他通信方式所在的频带的干扰，并且有效保持接收和发射频带的隔离，提高通信质量。

5.基站双工器上的低通滤波器作用是什么?为了有效抑制寄生通带，我们通过增加低通滤波器对其进行抑制.6。

什么是塔放(塔顶放大器），有什么作用？塔顶放大器的原理就是通过在基站接收系统的前端,即紧靠接收天线下增加一个低噪声放大器(LNA— Low Noise Amplifier）来实现对基站接收性能的改善. 塔放带来的好处是多方面的.这主要是由于塔放从技术原理上是降低基站接收系统噪声系数,从而提高基站接收系统灵敏度,这样它起到的作用是对基站接收性能的改善。

7。

什么是dBm,dBi，dBd，dB,dBc？1。

dBmdBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw）。

［例1］如果发射功率P为1mw，折算为dBm后为0dBm。

[例2] 对于40W的功率，按dBm单位进行折算后的值应为：10lg（40W/1mw)=10lg（40000）=10lg4+10lg10+10lg1000=46dBm.2。

微波与射频滤波器的设计技术及实现微波与射频滤波器的设计技术及实现微波与射频滤波器是无线通信和雷达等系统中必不可少的基本组件。

它们主要用于过滤和选择频率，以保证系统能够正确地工作。

本文将介绍微波与射频滤波器的设计技术及实现。

一、微波与射频滤波器的分类微波与射频滤波器按其结构分类，可以分为三种类型：谐振器滤波器、微带滤波器和波导滤波器。

谐振器滤波器是一种基于谐振原理的滤波器，它由电容器和电感器构成。

谐振器滤波器广泛用于VHF、UHF、LSB等无线通信系统中，因其具有简单、可靠、成本低等优点而备受青睐。

微带滤波器是一种新型的滤波器，它具有小巧轻便、制造成本低等优点，并可以轻松地集成到其他无线通信设备中，如手机、无线路由器、蓝牙等。

波导滤波器是一种典型的微波滤波器，主要用于微波波段的通信系统和雷达系统中。

波导滤波器具有频带宽度宽、高品质因数等优点。

二、微波与射频滤波器的设计技术1. 频带选择：首先需要确定滤波器要工作的频段范围。

2. 滤波器的拓扑结构：根据所需要的滤波特性，选择合适的拓扑结构，如低通、高通、带通、带阻或全通。

3. 元件选择：根据拓扑结构以及所需要的频带范围、衰减和带宽等参数，选择合适的元件，如电容、电感、电阻等。

4. 拓扑优化：通过改变设计参数，使滤波器性能达到最佳。

5. 电路仿真与调试：使用电路仿真软件对滤波器进行仿真，并通过电路实验对滤波器进行优化和调试。

三、微波与射频滤波器的实现通常，微波与射频滤波器的实现分为两种方式：一种是集成电路实现，另一种是离散元件实现。

集成电路实现的滤波器具有尺寸小、重量轻、成本低等优点，并且可靠性较高，但在电性能和频率响应方面存在一定的局限性。

离散元件实现的滤波器具有设计灵活、可调性强等优点，但成本较高，制造复杂度也比较高。

总的来说，微波与射频滤波器在无线通信和雷达等系统中发挥着重要的作用，其设计技术和实现方式也在不断地更新和进步。

未来，随着无线通信技术的不断发展，微波与射频滤波器的应用也将会越来越广泛。

非常详细的滤波器基础知识滤波器是射频系统中必不可少的关键部件之一，主要是用来作频率选择----让需要的频率信号通过而反射不需要的干扰频率信号。

经典的滤波器应用实例是接收机或发射机前端，如图1、图2所示：从图1中可以看到，滤波器广泛应用在接收机中的射频、中频以及基带部分。

虽然对这数字技术的发展，采用数字滤波器有取代基带部分甚至中频部分的模拟滤波器，但射频部分的滤波器任然不可替代。

因此，滤波器是射频系统中必不可少的关键性部件之一。

滤波器的分类有很多种方法。

例如：低通、高通、带通、带阻滤波器等；LC滤波器、声表面波/体声波滤波器、螺旋滤波器、介质滤波器、腔体滤波器、高温超导滤波器、平面结构滤波器。

切比雪夫、广义切比雪夫、巴特沃斯、高斯、贝塞尔函数、椭圆函数等。

对于不同的滤波器分类，主要是从不同的滤波器特性需求来描述滤波器的不同特征。

滤波器的这种众多分类方法所描述的滤波器不同的众多特征，集中体现出了实际工程应用中对滤波器的需求是需要综合考量的，也就是说对于用户需求来做设计时，需要综合考虑用户需求。

滤波器选择时，首先需要确定的就是应该使用低通、高通、带通还是带阻的滤波器。

下面首先介绍一下按频率选择的特性分类的高通、低通、带通以及带阻的频率响应特性及其作用。

最常用的滤波器是低通跟带通。

低通在混频器部分的镜像抑制、频率源部分的谐波抑制等有广泛应用。

带通在接收机前端信号选择、发射机功放后杂散抑制、频率源杂散抑制等方面广泛使用。

滤波器在微波射频系统中广泛应用，作为一功能性部件，必然有其对应的电性能指标用于描述系统对该部件的性能需求。

对应不同的应用场合，对滤波器某些电器性能特性有不同的要求。

阶数（级数）绝对带宽/相对带宽截止频率驻波带外抑制纹波损耗通带平坦度相位线性度绝对群时延群时延波动功率容量相位一致性幅度一致性工作温度范围对于高通和低通滤波器来讲，阶数就是滤波器中电容、电感的个数总和。

对于带通滤波器来讲，阶数是并联谐振器的总数；对于带阻滤波器来讲，阶数是串联谐振器与并联谐振器的总数。

微波产品基础知识1.滤波器的概念及作用:用来分开及组合不同的频率,选取需要的信号频率,抑制不需要的信号频率.2.滤波器的四种形式:低通.高频.带通.带阻.3.调谐及耦合杆:根据需要,用于调谐频率及带宽4.谐振杆:滤波器中决定谐振频率的关键器件5.飞杆:根据客户需要,改变通带外抑制度,根据其特性阻抗可分为容飞和感飞两种6.IN及OUT:射频信号输入输出端口7.N型接插件:连接器的一种,一般根据客户需要进行选定,常用的接插件还有SMA.7/16等.8.功率/电平:放大器的输出能力,一般单位为W. MW.dBm9.增益:即放大倍数,单位可表示为分贝.即dB=10Log10.插损:当某一器件或部件接入传输电路后所增加的衰减,单位用dB表示.11.驻波比:行驻波状态时,波腹电压与波节电压之比.12.耦合度:耦合端口与输入端口的功率比.单位用dB13.隔离度:本振或信号泄露到其它端口功率与原有功率之比,单位用dB14.单工:亦称单频单工制,即收发使用同一频率,由于接收和发送使用同一个频率,所以收发不能同时进行,称为单工.15.双工:亦称异频双工制,即收发使用两个不同频率,任何一方在发话的同时都能收到对方的讲话16.放大器:用以实现信号放大的电路17.滤波器:通过有用频率信号抑制无用频率信号的部件或设备.18.功分器:进行功率分配的器件19.耦合器:从主干通道中担取出部分信号的器件20.负载:终端在某一电路或电器输出端口,接收电功率的元器件.部件或装置统称为负载.对负载最基本的要求是阻抗匹配和所能承受的功率.21.环形器:使信号单方向传输的器件22.馈线:是传输高频电流的传输线.23.天线:是将高频电流或波导形式的能量变换成电磁波并向规定方向发射出去或把来自一定方向的电磁波还原为高频电流的一种设备.24.合路器:用来对RF信号进行最后一级的合路,该器件的主要用途为对两路或多路平均输入功率的RF信号进行合路,可同时将两个或两个以上的RF信号进行合路后送至天线进行发射.25.散热片:由于功率的因素导致腔体过热,主要用散热片来对合路器腔体进行散热.26.合路器印制板:运用分支线原理,进行合路的一种方式.27.双向耦合器:双向耦合器提供一个测试界面端口来监测双工器主端口和天线.定向耦合器是一个四端口装置.它允许小数量的信号越过天线通道作为系统诊断的样本.天线信号可以在前向(朝天线)或者反射(朝双工器)两个方向取样.28.驻波披警器:驻波比告警所针对的对象是对双工器天线端口的驻波比进行检测告警,驻波比从根本上来说是指在均匀无耗传输线上,电压U(z)的最大振幅值与电压U(z)的最小振幅之比.29.中心频率带通或带阻滤波器两个截止频率的几何平均值。

通信系统微波滤波器——基础、设计与应用微波滤波器是通信系统中起到关键作用的组件之一，用于实现对不同频率信号的分离和滤除。

下面将介绍微波滤波器的基础知识、设计原理以及在通信系统中的应用。

1. 基础知识：微波滤波器是一种能够在微波频段（300 MHz至300 GHz）内滤除或选择特定频率的设备。

它的主要作用是通过滤除或衰减不需要的频段，使有效信号传输更加稳定和可靠。

常见的微波滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

2. 设计原理：微波滤波器的设计需要考虑频率响应、插入损耗、抑制带宽和群延迟等参数。

设计过程中的关键是选择合适的滤波器拓扑结构、参数和设计技术。

常见的设计方法包括传输线法、谐振腔法、微带线法和分布式元件法等。

此外，优化设计和仿真软件也起到重要的辅助作用，例如ADS、HFSS和CST等。

3. 应用：微波滤波器广泛应用于各种通信系统中，包括卫星通信、射频通信、移动通信和雷达系统等。

在卫星通信中，滤波器用于分离出天线接收到的有效信号，并滤除干扰和噪音。

在射频通信中，滤波器用于频分多址（FDMA）和频分复用（FDM）等信号的分离和选择。

在移动通信中，滤波器用于通信信号的整形和频率选择。

在雷达系统中，滤波器用于滤除回波和混频干扰。

微波滤波器在通信系统中的应用要求其具备稳定性、高性能和可靠性。

因此，在设计和制造过程中，需要严格控制工艺和材料选择，以确保滤波器的性能和可靠性达到要求。

总而言之，微波滤波器是通信系统中实现信号分离和滤除的关键组件。

了解微波滤波器的基础知识和设计原理，能够指导设计师在实际应用中选择合适的滤波器类型和设计方法。

同时，掌握优化设计和仿真软件的使用，能够提高设计效率和性能。

微波滤波器在通信系统中的广泛应用说明其在通信技术发展中的重要地位。
