滤波器基础知识简介

滤波器基本原理
滤波器是一种电子设备，用于改变信号的频率特性或解决信号中的干扰问题。

滤波器的基本原理是通过选择性地通过或阻断特定频率的信号来实现对信号的处理。

滤波器的工作原理可以通过频率响应来描述。

频率响应显示了滤波器对不同频率的信号的响应情况。

滤波器可以通过调整其频率响应来实现不同的滤波效果。

主要的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器允许低于某个截止频率的信号通过，而阻断高于该频率的信号。

高通滤波器则相反，允许高于截止频率的信号通过。

滤波器的基本构成包括电容、电感、电阻等元件。

不同的滤波器类型使用不同的元件组合，并采用不同的电路连接方式来实现滤波效果。

滤波器的应用广泛，常见于通信系统、音频设备、图像处理等领域。

通过滤波器，我们可以对信号进行去噪、频率调整、数据提取等操作，使得信号更加符合我们的需求。

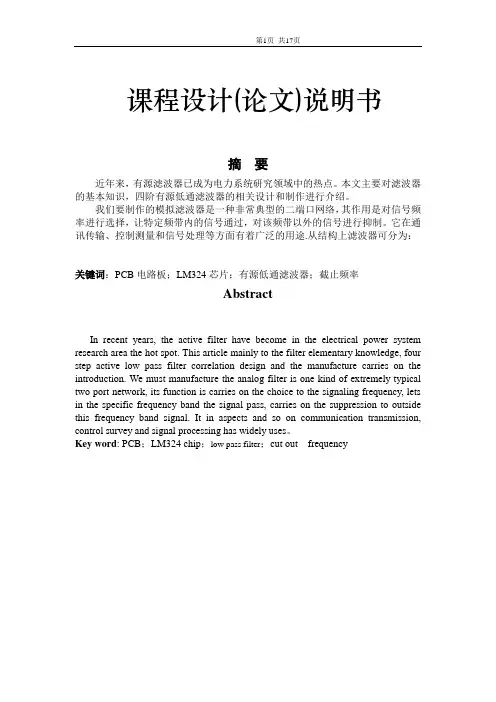

课程设计(论文)说明书摘要近年来，有源滤波器已成为电力系统研究领域中的热点。

本文主要对滤波器的基本知识，四阶有源低通滤波器的相关设计和制作进行介绍。

我们要制作的模拟滤波器是一种非常典型的二端口网络，其作用是对信号频率进行选择，让特定频带内的信号通过，对该频带以外的信号进行抑制。

它在通讯传输、控制测量和信号处理等方面有着广泛的用途.从结构上滤波器可分为：关键词：PCB电路板；LM324芯片；有源低通滤波器；截止频率AbstractIn recent years, the active filter have become in the electrical power system research area the hot spot. This article mainly to the filter elementary knowledge, four step active low pass filter correlation design and the manufacture carries on the introduction. We must manufacture the analog filter is one kind of extremely typical two port network, its function is carries on the choice to the signaling frequency, lets in the specific frequency band the signal pass, carries on the suppression to outside this frequency band signal. It in aspects and so on communication transmission, control survey and signal processing has widely uses。

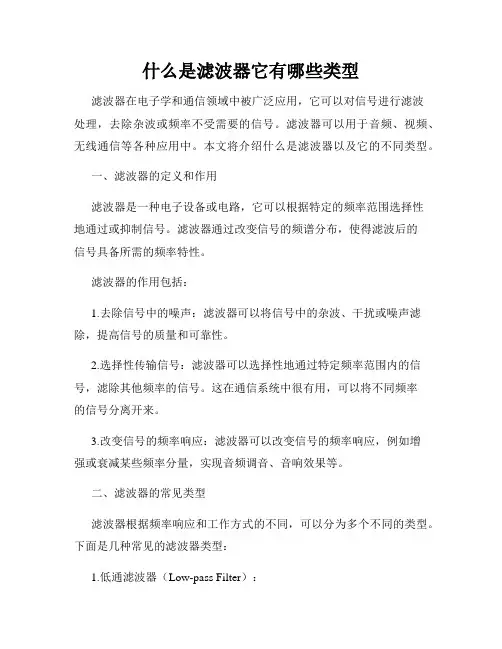

什么是滤波器它有哪些类型滤波器在电子学和通信领域中被广泛应用，它可以对信号进行滤波处理，去除杂波或频率不受需要的信号。

滤波器可以用于音频、视频、无线通信等各种应用中。

本文将介绍什么是滤波器以及它的不同类型。

一、滤波器的定义和作用滤波器是一种电子设备或电路，它可以根据特定的频率范围选择性地通过或抑制信号。

滤波器通过改变信号的频谱分布，使得滤波后的信号具备所需的频率特性。

滤波器的作用包括：1.去除信号中的噪声：滤波器可以将信号中的杂波、干扰或噪声滤除，提高信号的质量和可靠性。

2.选择性传输信号：滤波器可以选择性地通过特定频率范围内的信号，滤除其他频率的信号。

这在通信系统中很有用，可以将不同频率的信号分离开来。

3.改变信号的频率响应：滤波器可以改变信号的频率响应，例如增强或衰减某些频率分量，实现音频调音、音响效果等。

二、滤波器的常见类型滤波器根据频率响应和工作方式的不同，可以分为多个不同的类型。

下面是几种常见的滤波器类型：1.低通滤波器（Low-pass Filter）：低通滤波器具有通过低频信号而抑制高频信号的能力。

它们主要用于去除高频噪声或选择性地传递低频信号。

2.高通滤波器（High-pass Filter）：高通滤波器相反，它们具有通过高频信号而抑制低频信号的能力。

高通滤波器通常用于去除低频噪声或选择性地传递高频信号。

3.带通滤波器（Band-pass Filter）：带通滤波器是指它们能够通过特定的频率范围，只传递出该范围内的信号，而抑制其他频率的信号。

带通滤波器通常用于选择性地传输特定频率范围内的信号。

4.带阻滤波器（Band-stop Filter）：带阻滤波器与带通滤波器相反，它们能够抑制特定频率范围内的信号，而允许其他频率的信号通过。

带阻滤波器通常用于去除特定频率范围内的干扰信号。

5.陷波滤波器（Notch Filter）：陷波滤波器是一种带阻滤波器，用于抑制特定频率的信号。

它们主要用于消除频率干扰或特定频率的噪声。

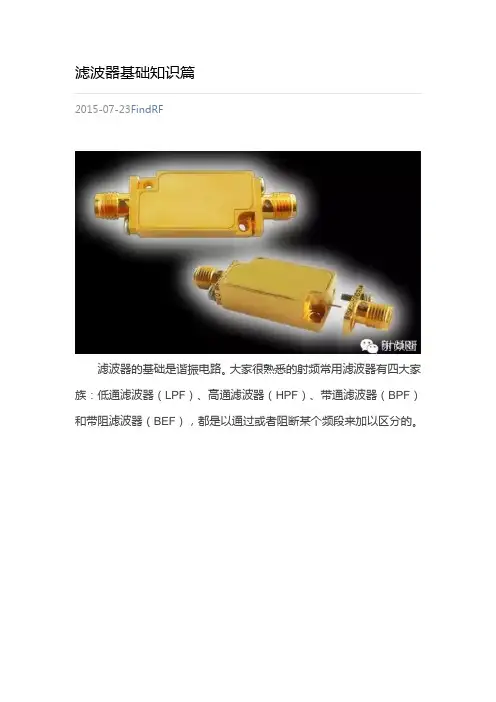

滤波器基础知识篇2015-07-23FindRF滤波器的基础是谐振电路。

大家很熟悉的射频常用滤波器有四大家族：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）和带阻滤波器（BEF），都是以通过或者阻断某个频段来加以区分的。

其实，从广义上来说，频率选择特性也就是滤波器最基本的特性，理想的低通滤波器是酱紫滴：图1. 理想低通滤波器幅频图但是实际上的低通滤波器幅频图是如下的：图2. 实际低通滤波器幅频图差别有点大？是不是跟美颜相机有异曲同工之处^-^？没办法，由于理想滤波器是非因果系统，我们能实现的都是因果系统。

而且元件数量、电容与电感量受工艺限制、电容电感q值限制、引线的电容电感更是决定了“理想很丰满，现实很骨感”，于是实际的低通滤波器几乎就是如图2的样子了。

同样，高通滤波器的通带上限是有限制的而不是理想的无限延伸，典型幅频图像如下：图3. 高通滤波器幅频图带通滤波器可以由低通和高通滤波器组合，也可以由1/4波长谐振腔构成。

带通滤波器的典型幅频图像如下：图4. 带通滤波器幅频图带阻滤波器也被称为陷波器，其阻带的上限和下限也都是有限制的，典型幅频图像如下：图5. 带阻滤波器幅频图在实际选型中，滤波器常用的技术指标如下：1. 通带频率范围这个表示需要滤波器通过的频段，不多说了。

2. 3dB带宽通带的最小插入损耗点（通带传输特性的最高点）向下移3dB时所能测的通带宽度。

这个指标越窄，表明滤波器的过渡带越陡峭，频率过滤性能越佳。

3. 通带插入损耗由于滤波器的组件的电阻性损耗（如电感、电容、导体和介质的不理想）和滤波器的输入输出端存在反射损耗，即使在通带内，滤波器本身也会带来插入损耗。

这个值越小，在通带内对系统影响越小。

4. 带内纹波表明上述通带插入损耗在通带内的波动范围，带内纹波越低越好，否则会增加过滤波器的不同频率信号的功率起伏。

5. 带外抑制带外抑制一般用通带外的带外滚降来描述，即规定滤波器通带外每频率下降的分贝数。

模拟电子技术基础知识滤波器的原理与设计滤波器是模拟电子技术中常见的电路元件，用于分离或压制特定频率的信号。

在实际应用中，滤波器被广泛应用于通信系统、音频设备、功率电子、医疗设备等各个领域，起到了至关重要的作用。

本文将介绍滤波器的基本原理，并讨论常见的滤波器类型及其设计。

一、滤波器的原理滤波器的基本原理是根据信号频率的不同，对信号进行选择性的通过或抑制。

它通过电路中的电容、电感和电阻等元件，改变信号的幅度和相位。

滤波器可以分为两类：频率选择性滤波器和频率非选择性滤波器。

1. 频率选择性滤波器频率选择性滤波器是根据需要保留或通过的频率范围来设计的。

常见的频率选择性滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

- 低通滤波器：只允许低于截止频率的信号通过，高于截止频率的信号被抑制。

常用于音频系统中，以滤除高于人耳听觉范围的频率成分。

- 高通滤波器：只允许高于截止频率的信号通过，低于截止频率的信号被抑制。

常用于音频采样中，以滤除低于人耳听觉范围的频率成分。

- 带通滤波器：允许指定范围内的频率信号通过，其他频率信号被抑制。

常用于调频广播接收机等通信设备中，以选取特定的调频信号。

- 带阻滤波器：抑制指定范围内的频率信号，其他频率信号被通过。

常用于降低特定频率噪声的干扰。

2. 频率非选择性滤波器频率非选择性滤波器在整个频率范围内均能对信号进行放大或衰减，不因频率的变化而变化。

常见的频率非选择性滤波器有RC滤波器和RL滤波器。

- RC滤波器：由电阻和电容组成。

RC滤波器常用于去除信号中的直流成分，或在电源电压中滤去高频信号。

- RL滤波器：由电阻和电感组成。

RL滤波器常用于音频放大器的输出级，以滤除高频噪声。

二、滤波器的设计在设计滤波器时，通常需要确定一些关键参数，如截止频率、通带增益、衰减系数等。

下面以低通滤波器的设计为例，介绍滤波器设计的基本步骤。

1. 确定截止频率截止频率是决定滤波器性能的重要参数。

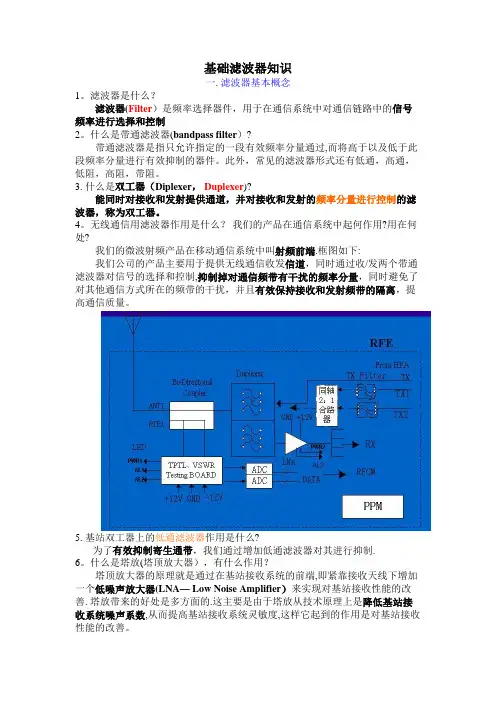

基础滤波器知识一.滤波器基本概念1。

滤波器是什么？滤波器(Filter）是频率选择器件，用于在通信系统中对通信链路中的信号频率进行选择和控制2。

什么是带通滤波器(bandpass filter）?带通滤波器是指只允许指定的一段有效频率分量通过,而将高于以及低于此段频率分量进行有效抑制的器件。

此外，常见的滤波器形式还有低通，高通，低阻，高阻，带阻。

3.什么是双工器（Diplexer，Duplexer)?能同时对接收和发射提供通道，并对接收和发射的频率分量进行控制的滤波器，称为双工器。

4。

无线通信用滤波器作用是什么？我们的产品在通信系统中起何作用?用在何处?我们的微波射频产品在移动通信系统中叫射频前端.框图如下:我们公司的产品主要用于提供无线通信收发信道，同时通过收/发两个带通滤波器对信号的选择和控制,抑制掉对通信频带有干扰的频率分量，同时避免了对其他通信方式所在的频带的干扰，并且有效保持接收和发射频带的隔离，提高通信质量。

5.基站双工器上的低通滤波器作用是什么?为了有效抑制寄生通带，我们通过增加低通滤波器对其进行抑制.6。

什么是塔放(塔顶放大器），有什么作用？塔顶放大器的原理就是通过在基站接收系统的前端,即紧靠接收天线下增加一个低噪声放大器(LNA— Low Noise Amplifier）来实现对基站接收性能的改善. 塔放带来的好处是多方面的.这主要是由于塔放从技术原理上是降低基站接收系统噪声系数,从而提高基站接收系统灵敏度,这样它起到的作用是对基站接收性能的改善。

7。

什么是dBm,dBi，dBd，dB,dBc？1。

dBmdBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw）。

［例1］如果发射功率P为1mw，折算为dBm后为0dBm。

[例2] 对于40W的功率，按dBm单位进行折算后的值应为：10lg（40W/1mw)=10lg（40000）=10lg4+10lg10+10lg1000=46dBm.2。

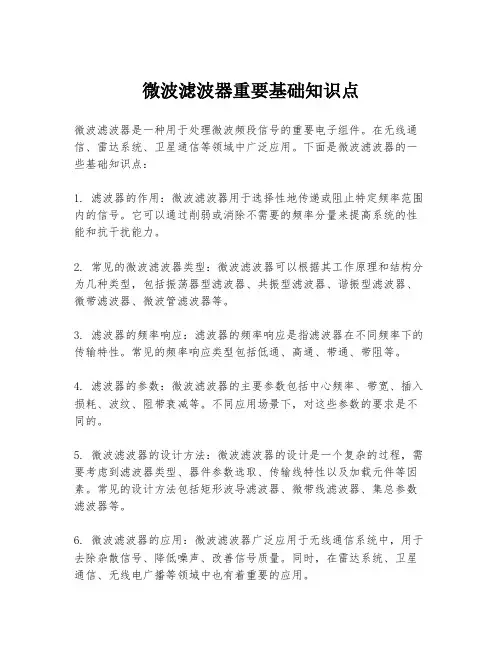

微波滤波器重要基础知识点
微波滤波器是一种用于处理微波频段信号的重要电子组件。

在无线通信、雷达系统、卫星通信等领域中广泛应用。

下面是微波滤波器的一些基础知识点：
1. 滤波器的作用：微波滤波器用于选择性地传递或阻止特定频率范围内的信号。

它可以通过削弱或消除不需要的频率分量来提高系统的性能和抗干扰能力。

2. 常见的微波滤波器类型：微波滤波器可以根据其工作原理和结构分为几种类型，包括振荡器型滤波器、共振型滤波器、谐振型滤波器、微带滤波器、微波管滤波器等。

3. 滤波器的频率响应：滤波器的频率响应是指滤波器在不同频率下的传输特性。

常见的频率响应类型包括低通、高通、带通、带阻等。

4. 滤波器的参数：微波滤波器的主要参数包括中心频率、带宽、插入损耗、波纹、阻带衰减等。

不同应用场景下，对这些参数的要求是不同的。

5. 微波滤波器的设计方法：微波滤波器的设计是一个复杂的过程，需要考虑到滤波器类型、器件参数选取、传输线特性以及加载元件等因素。

常见的设计方法包括矩形波导滤波器、微带线滤波器、集总参数滤波器等。

6. 微波滤波器的应用：微波滤波器广泛应用于无线通信系统中，用于去除杂散信号、降低噪声、改善信号质量。

同时，在雷达系统、卫星通信、无线电广播等领域中也有着重要的应用。

以上是微波滤波器的一些重要基础知识点，它们对于理解微波滤波器的原理、设计和应用具有重要意义。

在实际应用中，需要综合考虑不同因素，选择合适的滤波器类型和参数，以满足系统的要求。

滤波器设计基础范文滤波器设计是电子工程中非常重要的一个环节，用于去除信号中的干扰或选择特定频段的信号。

在滤波器设计中，需要考虑滤波器的类型、性能指标、设计方法等因素。

本文将介绍滤波器设计的基础知识，并对常见的滤波器进行分类和设计流程进行详细讲解。

一、滤波器的类型滤波器按照频率特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四类。

低通滤波器用于去除高频信号，高通滤波器用于去除低频信号，带通滤波器用于选择中间频段的信号，带阻滤波器用于去除特定频率的信号。

二、滤波器的性能指标在滤波器设计中，常用的性能指标有通带增益、截止频率、带宽、衰减等。

通带增益是指滤波器在通信频段内的信号增益，截止频率是指滤波器的上下限频率，带宽是指滤波器的工作频段宽度，衰减是指滤波器在截止频率以外的频段对信号的衰减程度。

三、滤波器的设计方法在滤波器设计中，常用的设计方法有模拟滤波器设计和数字滤波器设计两种。

模拟滤波器设计是指直接在模拟电路中实现滤波器，数字滤波器设计是指通过数字信号处理的方法实现滤波器。

模拟滤波器设计通常使用电感、电容和电阻等元件进行设计，数字滤波器设计则使用数字滤波器算法进行滤波器设计。

四、常见滤波器设计流程（1）确定滤波器类型：首先需要确定所需滤波器的类型，根据应用场景和需求选择合适的滤波器类型，如低通滤波器、高通滤波器等。

（2）确定性能指标：根据具体需求确定滤波器的性能指标，如通带增益、截止频率、带宽、衰减等。

（3）选择滤波器结构：根据所需滤波器的性能指标选择合适的滤波器结构，如激活滤波器、RC滤波器等。

（4）计算组件数值：根据滤波器结构和性能指标，计算所需元件（如电感、电容、电阻）的数值。

（5）电路实现：根据计算得到的元件数值，设计电路原理图并进行电路实现。

（6）测试与优化：对设计的滤波器进行测试，根据测试结果对滤波器进行优化，达到满足性能指标的要求。

五、滤波器设计的注意事项在滤波器设计过程中，需要注意以下几点：（1）选择合适的滤波器类型和结构，根据需求选择合适的滤波器类型和结构，以满足所需的性能指标。

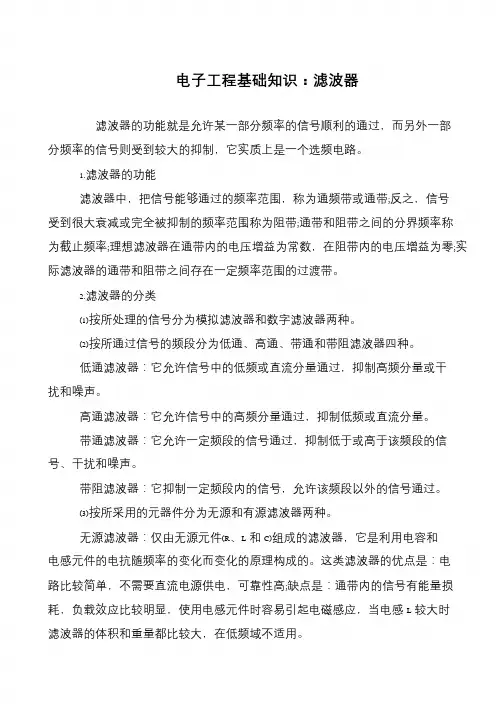

电子工程基础知识：滤波器
滤波器的功能就是允许某一部分频率的信号顺利的通过，而另外一部
分频率的信号则受到较大的抑制，它实质上是一个选频电路。

1.滤波器的功能
滤波器中，把信号能够通过的频率范围，称为通频带或通带;反之，信号
受到很大衰减或完全被抑制的频率范围称为阻带;通带和阻带之间的分界频率称
为截止频率;理想滤波器在通带内的电压增益为常数，在阻带内的电压增益为零;实际滤波器的通带和阻带之间存在一定频率范围的过渡带。

2.滤波器的分类
(1)按所处理的信号分为模拟滤波器和数字滤波器两种。

(2)按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干
扰和噪声。

高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。

带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。

带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

(3)按所采用的元器件分为无源和有源滤波器两种。

无源滤波器：仅由无源元件(R、L和C)组成的滤波器，它是利用电容和
电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电
路比较简单，不需要直流电源供电，可靠性高;缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时
滤波器的体积和重量都比较大，在低频域不适用。

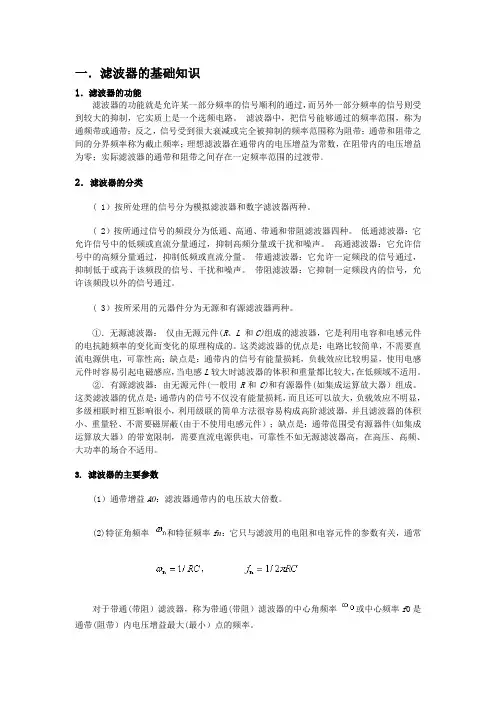

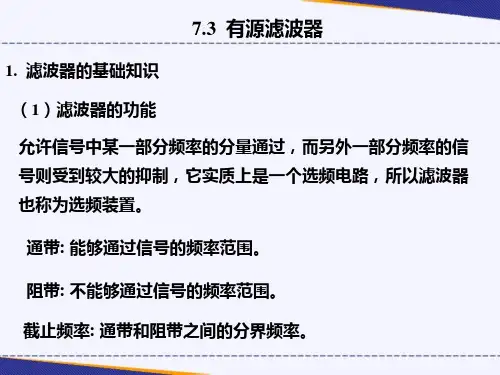

一．滤波器的基础知识1．滤波器的功能滤波器的功能就是允许某一部分频率的信号顺利的通过，而另外一部分频率的信号则受到较大的抑制，它实质上是一个选频电路。

滤波器中，把信号能够通过的频率范围，称为通频带或通带；反之，信号受到很大衰减或完全被抑制的频率范围称为阻带；通带和阻带之间的分界频率称为截止频率；理想滤波器在通带内的电压增益为常数，在阻带内的电压增益为零；实际滤波器的通带和阻带之间存在一定频率范围的过渡带。

2．滤波器的分类( 1）按所处理的信号分为模拟滤波器和数字滤波器两种。

( 2）按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。

高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。

带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。

带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

( 3）按所采用的元器件分为无源和有源滤波器两种。

①．无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

②．有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

3. 滤波器的主要参数(1）通带增益A0：滤波器通带内的电压放大倍数。

滤波器相关常识　１、额定电压　 额定电压是指在规定频率及工作温度范围内可以连续施加在滤波器上的最高电压值。

　 ２、　额定电流　 额定电流是指在规定频率及电压下，环境温度为４０℃时滤波器可通过的安全允许电流。

　其它温度下的电流可以通过如下公式算出： ３、　试验电压 试验电压也就是通常的耐压测试，以检验滤波器的绝缘特性及内部元件的耐高压能力。

测试时，电压从零开始，以不超过１５０Ｖ／Ｓ的速率升至规定的试验电压值，开始计时。

　 通常有两种规范，一种是典型测试，时间为６０秒。

另一种为产品测试，时间为３秒。

　 详细资料可参照ＩＥＣ相关文件。

４、　绝缘电阻　 绝缘电阻是指滤波器相线、中线对地之间的阻值。

通常用专用绝缘电阻表测试。

　５、　最大泄漏电流　 泄漏电流是指滤波器相线、中线对地（外壳）在给定电压及频率下流过的最大电流（通常在２５０ＶＡＣ／５０Ｈｚ下测量）。

为保证安全，对不同类型、不同应用场合的滤波器，此项指标有不同规定。

　 一般用户不具有测量单路泄漏电流的装置，测试值为整体滤波器的数值，应加以修正。

　６、　温升　 惠博顿公司ＥＭＩ滤波器在无特殊说明时，此项指标均为：Δｔ＜３０℃。

７、　插入损耗　 插入损耗是衡量滤波器滤波效果的指标，通常以分贝数或频率特性曲线来表示。

它是指滤波器接入线路前后，电源传给负载的功率比或端口电压比。

ＩＬ＝１０Ｉｇ　Ｐｏ／Ｐ２　（ｄＢ）　或　ＩＬ＝２０Ｉｇ　Ｖｏ／Ｖ２　（ｄＢ）　 Ｐｏ、Ｐ２、Ｖｏ、Ｖ２分别表示滤波器接入前后负载端的功率和电压。

实验室测量一般在５０／５０Ω系统下进行。

　 ８、　干扰形式　 要了解传导干扰的相关问题，就必须了解传导信号的２种模式：共模型式和差模型式。

　 差模干扰（也称对称干扰），指在系统相线中的干扰信号，差模电流从一条相线进入，从另一条相线流出，与地线无关。

　 共模干扰（也称不对称干扰），它会在每条相线、中线与大地之间产生一个电压，共模电流从干扰源流向地线，又从地线返回相线。
