附着式升降脚手架(整体提升架或爬架)搭设4

附着式升降脚手架施工方案一、施工概述附着式升降脚手架是一种常用于高层建筑施工中的临时性工具。

它提供了一个稳定的支撑平台，使施工人员能够高效安全地进行作业。

本施工方案将详细介绍附着式升降脚手架的搭设步骤、安全注意事项以及拆除方法。

二、材料准备1. 主梁：选用高强度钢材制作，根据实际需求确定长度和数量。

2. 支撑架：使用脚手架专用钢管搭建，保证结构稳定可靠。

3. 外墙固定架：采用钢制材料，并在固定点处设置防滑垫板。

4. 悬挑钢丝绳：具有足够的承载能力和耐腐蚀性能。

5. 安全绳：采用高强度材料制成，用于绑扎施工人员。

三、施工步骤1. 确定搭设位置：根据建筑物结构、高度和形态等因素，确定合适的搭设位置，并清理搭设区域。

2. 安装支撑架：按照设计要求，搭建支撑架的主体结构，确保平稳可靠。

3. 安装主梁：将主梁安装在支撑架上，并使用螺栓进行固定。

4. 设置外墙固定架：根据设计要求，在建筑物外墙设置固定架，固定架与主梁连接牢固。

5. 安装悬挑钢丝绳：将悬挑钢丝绳固定在主梁上，并加固牢固。

6. 拉拢安全绳：将安全绳固定在主梁上，确保施工人员能够牢固地绑扎在安全绳上。

7. 安全检查：对搭设完成的附着式升降脚手架进行全面检查，确保结构稳定、牢固可靠。

四、安全注意事项1. 操作人员必须具备相关证件和培训资质，且必须穿戴安全防护装备。

2. 在施工过程中，必须遵守现场安全操作规程，禁止随意更改脚手架结构。

3. 在搭设过程中，必须使用标准化的组件和配件，并按照规范要求进行组装和固定。

4. 脚手架搭设完成后，必须进行安全检查，确保结构牢固、无松动部件。

5. 施工现场必须设立警示标志，并设置合适的警示线，限制无关人员进入危险区域。

五、拆除方法1. 工作完成后，必须进行拆除前的安全检查，并确保没有施工人员在脚手架上。

2. 先进行外墙固定架的拆除，逐级向上进行拆除，确保安全。

3. 在拆除过程中，必须有专人指挥，并进行适当的防护措施，防止脚手架组件的坠落。

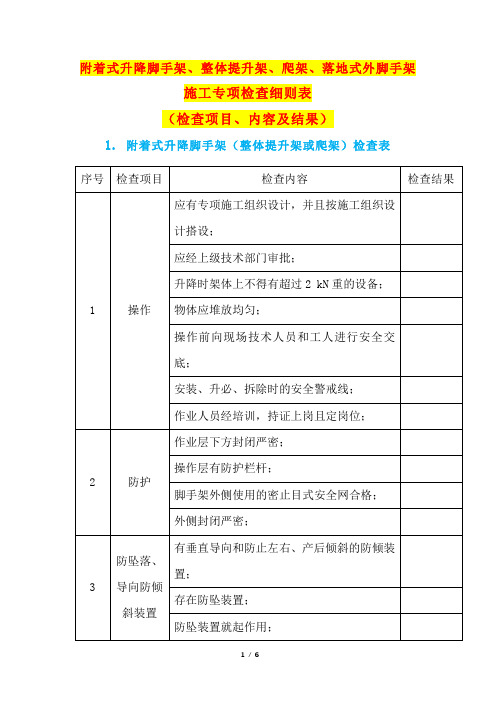

附着式升降脚手架(整体提升架或爬架)验收表 NO 6
注：此表用于架体安装后或架体每升降一次后的验收记录。

安全生产十项注意事项：
一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。

二、不违章作业，并监督制止他人违章作业。

三、不准擅自开动别人操作的机械，电器开关设备。

登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。

四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。

保持设备齐全有效灵敏可靠。

五、不准随意启动设备。

机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。

开机时发出信号，听到回音确定安全后才能开机。

六、不准吊装物及下行人。

多人操作起重搬运要统一指挥，密切配合。

不准超负荷使用机器。

七、不在易燃物品附近吸烟动火，不乱扔垃圾。

八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。

车辆行驶中严禁爬上跳下。

九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。

十、上班时间不准怠工、滋事、脱岗或擅离职守。

有事请假经领导批准后方可离开岗位。

2.3 附着式升降脚手架目前市场上附着式升降脚手架型号较多，现选择有代表性部分供参考。

裕升建筑安装有限公司生产的YS08-02型滑轮导座式附着升降脚手架。

2.3.1滑轮导座式附着升降脚手架爬升原理：在建筑结构四周分布爬升机构，附墙挂座安装于结构剪力墙或能承受荷载的梁上，附墙挂座安装导轮与架体上的导轨相连接，电动葫芦安装在主框架上的提升梁上，提升钢丝绳一端穿过底座的滑轮连在电动葫芦的挂钩上，另一端安装在结构上或钢丝绳提升梁上并吃力预紧，这样可以实现架体通过导轨依靠附墙挂座上下相对运动，从而实现滑轮导座式附着升降脚手架的升降运动。

2.3.2 架体架体主要由水平桁架、竖向主框架、脚手板、安全网、翻板等组成。

水平桁架位于附着升降脚手架的底部。

机位沿架体全高设置定型加强的竖向主框架。

竖向主框架承受自重及上部传来的脚手架体系恒载和施工活荷载、部分风载等，并将其传递到建筑物上。

YS08-02型滑轮导座式附着升降脚手架安装示意图2.3.3滑轮导座式附着升降脚手架安装流程搭设安装平台↓摆放、安装主框架I、组装水平桁架各部件↓搭接一节主框架II、二步脚手架及张挂外排密目安全网↓安装附墙挂座及防倾导轮、防坠器、斜拉螺栓↓随结构接高主框架Ⅲ、搭设脚手架、铺设中间层或临时脚手板↓与建筑结构做临时架体拉接、张挂外排密目安全网↓安装第二个附墙挂座、提升钢丝绳、提升梁↓铺设底层安全网及脚手板、制作翻板↓安装三个附墙挂座、第二道斜拉螺栓↓主框架、架体及单排架搭设至设计高度、铺设顶层脚手板、挡脚板↓上部架体与结构进行有效拉接（拉接间距不大于6m）↓张挂外排密目安全网至架顶↓摆放电控柜、分布电缆线、安装电动葫芦、接线、调试电器系统↓预紧电动葫芦、检查验收、拆除架体与结构上部拉接、同步提升一层↓安装全部完毕，进入提升循环2.3.4 升降脚手架架体搭设要求1.爬架架体搭设，搭设顺序为：立杆-大横杆-小横杆-栏杆-脚手板-挡脚板-剪刀撑-安全网。

附着式升降脚手架（爬架）专项施工方案目录1.工程概况.............................................................................................................................................................. - 1 -1.1总体概况 (1)1.2平面设计 (1)1.3立面设计 (1)1.4预埋设计 (1)2.编制依据.............................................................................................................................................................. - 2 -规范性文件 (2)3.施工计划.............................................................................................................................................................. - 2 -3.1施工范围 (2)3.2施工进度计划及爬架安装对结构的要求 (2)3.3爬架施工组织策划 (3)4.施工工艺技术...................................................................................................................................................... - 4 -4.1机构原理及性能指标 (4)4.2工艺流程 (5)4.3施工方法 (6)4.4防护搭设 (10)4.5检查验收 (11)5.施工安全保障措施............................................................................................................................................ - 11 -5.1组织保障 (11)5.2技术措施 (12)5.3应急预案 (15)5.4监测和监控 (17)5.5常见故障分析 (19)5.6爬架拆除操作 (19)5.7塔吊、施工电梯及物料平台处的协调（位置不详） (20)5.8爬架参建各方的职责 (20)6.劳动力计划........................................................................................................................................................ - 21 -7.附表：................................................................................................................................................................. - 22 -8.附表及附图........................................................................................................................................................... - 1 -附着式升降脚手架（爬架）专项施工方案1.工程概况1.1 总体概况本工程位于：***。

附着式升降脚手架方案设计及实施要点目录Content附着式升降脚手架简介架体设计及布置方案编制要点010203附着式升降脚手架操作工艺04附着式升降脚手架简介全钢附着升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手架主要由附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。

80年代原始爬架提升机构采用手拉链条葫芦水平桁架及架体采用钢管扣件搭设而成；平面防护采用竹胶板防护，立面采用密目式安全网防护90年代钢管爬架；提升机构采用电动链条葫芦；水平桁架采用定型杆件制作而成架体采用钢管扣件搭设而成；平面防护采用木架板防护，立面。

采用密目式安全网防护。

00年代半钢爬架提升机构采用电动链条葫芦；；水平桁架采用定型杆件制作而成架体采用钢管扣件搭设而成；平面防护采用木架板防护，立面采用钢板网防护。

10年代全钢爬架提升机构采用电动链条葫芦及智能控制系统；水平桁架及架体均采用定型杆件制作、模块化组装而成；平面防护采用花纹钢板防护，立面采用钢板网防护。

；爬架根据其支承方式、升降方式、提升设备的不同而分为不同的种类，如下:按支撑方式导轨式爬架导座式爬架套框（管）式爬架挑轨式爬架套轨式爬架吊套式爬架吊轨式爬架按升降方式按升降设备分体升降的爬架整体升降式爬架互爬升降的爬架电动（葫芦）提升手动（葫芦）提升液压提升卷扬提升1架体构造系统竖龙骨、转角立柱、走道板、斜弦杆、刚性支架等加固杆件。

2附着、防坠、提升系统附着装置：附墙导向卸荷支座(包括附墙支座和导轮)、穿墙螺杆、导轨。

防坠装置：可调式防坠卸荷限位支顶器、导轨防坠器。

提升装置：提升挂座、穿墙螺杆、提升钢丝绳、上下承重梁组件、电动环链葫芦。

3智能控制系统总控制箱、分电箱、同步荷载传感器、电缆线。

4安全防护系统花纹钢翻板、冲孔钢板防护网。

立杆竖龙骨轨道上承重梁（葫芦挂点）操作层龙骨板附墙支座及可调式防坠卸荷支顶器防护翻板防护立网支座穿墙螺栓电动葫芦控制柜（1）安全性导轨式爬架独特的导轮、导轨设计，保证爬架在升降中有足够的防倾覆能力，运行平稳可靠，导轨与建筑结构之间有3-4层连接，架体通过导轨提升，承力可靠。

附着式升降脚手架(整体提升架式或爬架)脚手架安全管理附着式升降脚手架为高层建筑施工的外脚手架，可以进行升降作业，从下至上提升一层、施工一层主体，当主体施工完毕，再从上至下装修一层下降一层，直至将底层装修施工完毕.由于它具有良好的经济效益和社会效益，现今已被高层建筑施工广泛采用。

目前使用的主要形式有导轨式、主套架式、悬挑式、吊拉式等。

（一）使用条件1、附着式升降脚手架的使用具有比较大的危险性，他不单纯是一种单项施工技术，而且是形成定型化反复使用的工具或载人设备，所以应该有足够的安全保障，必须对使用和生产附着式升降脚手架的厂家和施工企业实行认证制度。

（1）对生产或经营附着式升降脚手架产品的，要经建设部组织鉴定并发放生产和使用证，只有具备使用证后，方可向全国各地提供使用此产品。

（2）在持有建设部发放的使用证的同时，还需要再经使用本产品的当地安全监督管理部门审查认定，并发放当地的准用证后，方可向当地使用单位提供此产品。

（3）施工单元自己设想自己使用不作为产品提供其他单元的，不需报建设部鉴定，但必须在使用前，向当地安全监督管理部分申报，并经审查认定。

申报单元应提供有关设想、生产和技术性能检验合格资料（包括防倾、防坠、同步、起重机具等装置）。

（4）附着式升降脚手架处于研制阶段和在工程上试用前，应提出该阶段的各项安全措施，经使用单位的上级部门批准，并到当地安全监督管理部门备案。

（5）对承包附着式升降脚手架工程任务的专业施工队伍进行资格认证，合格者发给证书，不合格者不准承接工程任务。

以上规定说明，凡未经过认证或认证不合格的，不准生产制造整体提升脚手架。

使用整体提升脚手架的工程项目，必须向当地建筑安全监督管理机构登记备案，并接受监督检查。

2、使用附着式升降脚手架必须按规定编制专项施工组织设计。

由于附着式升降脚手架是一种新型脚手架，可以整体或分段升降，依靠自身的提升设备完成。

不但架体组装需要严格按照设计进行，同时整个施工过程中，在每次提升或下降之前以及上人操作前，都必须严格按照设计要求进行检查验收。
