√ 附着式升降脚手架(1)

中铁济南汉峪地块七项目附着式升降脚手架监理实施细则编制单位：山东英泰克工程咨询有限公司编制人：黄超审批人：编制日期： 2017年4月11日目录一、工程概况------------------------------------------------------------------------------------------------------------------ 3二、监理工作依据 ----------------------------------------------------------------------------------------------------------- 5三、附着式升降脚手架安全监理实施要点 ---------------------------------------------------------------------------- 51.施工准备阶段控制内容 -------------------------------------------------------------------------------------------- 52、整体脚手架搭设过程的控制------------------------------------------------------------------------------------ 63、附着式升降脚手架升降时及安全控制措施 ----------------------------------------------------------------- 84、脚手架拆除过程的控制 ------------------------------------------------------------------------------------------ 9四、安全监理资料管理内容--------------------------------------------------------------------------------------------- 10五、安全监理过程管理内容--------------------------------------------------------------------------------------------- 10六、安全监理防护措施巡检要点---------------------------------------------------------------------------------------- 111、物体打击控制措施： -------------------------------------------------------------------------------------------- 112、发生架体坠落控制措施 ---------------------------------------------------------------------------------------- 123、发生架体倾覆控制措施 ---------------------------------------------------------------------------------------- 124、临边巡视高空坠落控制措施：------------------------------------------------------------------------------- 125、机具伤害控制措施： ------------------------------------------------------------------------------------------- 126、触电控制措施： ------------------------------------------------------------------------------------------------- 12七、防火消防措施巡检要点 ------------------------------------------------------------------------------------------- 13八、防雷、雨、风措施巡检要点 ------------------------------------------------------------------------------------- 13九、安全监理附着式升降脚手架检查制度 ------------------------------------------------------------------------ 131、提升前的检查----------------------------------------------------------------------------------------------------- 132、提升中的检查----------------------------------------------------------------------------------------------------- 133、提升后的检查----------------------------------------------------------------------------------------------------- 14十、安全监理附着式升降脚手架维护保养制度巡检要点----------------------------------------------------- 14十一、安全监理附着式升降脚手架使用安全注意事项 ---------------------------------------------------------- 14一、工程概况1、工程名称：中铁济南汉峪地块七项目；2、工程地点：中铁济南汉峪地块七项目位于济南东部城区。

附着式升降脚手架操作工安全操作规程（一）一、一般规定：1、参与查验出厂证明文件、检验合格报告、竖向主框架、水平支承桁、架、架体构件、附着支承结构、防倾覆、防坠落装置、提升装置、钢网片、、钢结构焊缝、电气线路、配电柜、接地和漏电保护装置、操作平台、走道、、栏杆、高强螺栓、插销、开口销等，确保其满足作业安全要求。

2、操作人员必须经过专业安全技术培训，掌握操作技术和设备的基本、原理及其使用方法，考试合格，持证上岗。

3、进入作业现场施工人员必须戴好安全帽，防止坠物伤人。

高处作业、人员应穿防滑鞋，系好安全带。

4、安全防护设施应同架体结构一并安装并投入使用。

搭设的临时作业、平台必须满足安全要求，脚手板固定牢固，严禁留有探头板，上下人梯必、须坚实稳固，防止人员高处坠落。

5、安装过程中严禁擅自对设备结构和尺寸进行改动，如因需要在现场、改动的结构或零部件，必须持有设备原设计单位的更改通知单方可进行。

6、拼装、拆除、升降现场设专人进行安全监护，设置警戒区域，并拉、好警戒线进行封闭。

7、现场对部件进行切割、焊接作业时，必须按照动火作业要求落实好、审批、监护和应急措施。

设置接火料斗防止飞溅。

下方有可燃物的，必须、做好防护或者移开可燃物，现场配备灭火器等消防器材，防止火灾发生。

8、现场临时用电，必须由专业电工进行安装、拆除，严禁作业人员私、接电线或超负荷运转，以免引起电气火灾。

9、附着升降脚手架的使用必须遵守其设计性能指标，不得随意扩大使用范围。

架体上的施工荷载必须符合设计规定，严禁超载。

严禁放置影响、局部杆件安全的集中荷载，并应及时清理架体、设备及其它构配件上的建、筑垃圾和杂物。

10、遇五级及以上大风和大雨、大雪、浓雾等恶劣天气时，禁止进行升降和拆卸作业。

并应对架体采取加固措施。

夜间禁止进行升降作业。

11、设置专人指挥，同步提升。

避免架体出现较大高差发生紧急停滞、事件。

提升完毕后应将翻板覆盖到位。

12、架体上严禁堆放杂物、零散物料，避免出现高空坠物。

附着式升降脚手架安全管理附着式升降脚手架是一种在现场按特定的程序组装后，附着于建筑结构上、依靠自身升降设备，沿建筑物升降的一种新式脚手架，并安装了防倾覆、防坠落装置。

相较与悬挑式脚手架，它实现了低搭高用功能，具有良好的经济和社会效益，在高层、超高层建筑结构施工中被广泛应用。

随着技术的进步，附着式升降脚手架的安全性有了很大的提高，发生事故的可能性大大降低，但由于附着式升降脚手架附着于高层建筑结构上，依靠提升设备自行升降，具有较大的势能和不确定因素，故一旦发生事故，后果严重，因此存在较大的施工风险，属于施工现场的重大危险源，一旦控制措施不到位或失效，应会造成重大事故隐患或导致事故发生。

一、事故案例：2011年9月10日上午8时30分，西安市未央路和玄武路交界处的凯旋大厦工地一栋在建30层高楼，在施工过程中发生脚手架倒塌，这些脚手架是从20-23层坠落的，共造成10人死亡。

主要原因就是由于使用过程中人为解除附着升降脚手架的防坠装置，下降作业前，操作人员在提升装置下吊点挂钩未钩住主框架的情况下，提前拆除承力构件，而此时脚手架上作业人员尚未拆离，最终造成脚手架架体塌和人员重大伤亡事故，是一起典型的违章操作引起的安全事故。

二、附着式升降脚手架的安全管理依据：1.《中华人民共和国建筑法》；2.《建筑工程安全生产管理条例》；3．建设部制定的《建筑施工附着升降脚手架管理暂行规定》；4.《陕西省建设工程质量和安全生产管理条例》；5.《建筑施工工具式脚手架安全技术规范》；6.《建筑施工扣件式钢管脚手架安全技术规范》。

二、提升架的准入制度本公司所使用的附着式升降脚手架均采用分包形式（目前暂采用的是外租，有一定的出入，形式上一定要改成分包形式），具体的分包管理归口部门为公司设备部。

对于公司所采用的附着式升降脚手架分包单位均实行准入制度，由公司设备部负责进行资格审查，并根据审查结果建立附着式提升架合格分包商名单，公司各项目所使用的提升架外租单位均需在合格分包商名单内选取。

附着式升降脚手架考试试卷（附答案）“规范标准天天学”第五期考试试卷培训内容：《附着式升降脚手架》考生姓名:工作岗位或职务:题号一二三总分得分阅卷人签名。

竖向主框架所覆盖的每个楼层处应设置一道附着支座,有效支座不应少于3个锚固螺栓的螺母不应少于2个或采用弹簧垫圈加单螺母,螺杆露出螺母端部的长度不应少于3扣,并不应小于10mm垫板尺寸应由设i确定且不应小于100mmX100mmX10mm。

在使用工况下,防护平台悬臂高度不应大于平台高度的2/5,且不宜大于6m。

防护平台的悬挑端应成对设置斜拉杆,将悬挑端水平支承结构与竖向主框架拉结牢固,斜拉杆与水平面夹角不应小于45。

导轨上的梯格式结构件的梯格间距,应与防坠构造的尺寸相匹配,且其竖向中心距不应大于150mm。

当采用卡阻式防坠装置时,应在导轨上设置梯格式构造的结构系统卡阻式防坠装置可分为摆块式、转轮式、顶撑式三种类型,可根据防护平台结构和构造选用。

下滑时防坠顶杆工作原理:下滑前先把葫芦受力,提升2~3高保证顶杄能够顺利拉开,通过收紧防坠钢丝绳上的花篮螺丝,将防坠顶杆拉开至90°左右角度。

同步控制系统应由荷载检测单元、总控箱、分控箱、通讯电缆、监控软件、动力电缆组成。

升降控制系统的遥控置遥控距离不应低于80m。

同步控制系统应安装简单,维修方便使用寿命不应低于3年防护平台安装相邻竖向主框架的高低差不应大于20mm。

竖向主框架和防倾导向装置的垂直偏差不应大于5‰且应小于60mm。

在塔吊附墙杆处安装专用吊桥式折架,且应保证吊桥式折叠架架体立杄与塔吊附墙杄最靠近处中心留有不少于250mm的距离,吊桥式升降平台底层脚手板制作为可翻转型脚手板。

附着支座采用锚固螺栓与建筑结构连接,每个附着支座应设有2个及以上锚固螺栓防护平台安装预留穿墙螺栓孔应垂直于建筑结构外表面,其中心误差应小于15mm高空拆除关键点：重量控制在额定起重量的0.8倍以内、注意绑扎点。

高空拆除关键点单点起吊拆除底部框架连接时用麻绳防止突然上下滑动高空拆除关键点高空拆除关键点判断题（每小题1.5分，共分）在上升和下降工况时,附着支座上均应设有防坠、防倾、导向的结构装置。

附着式升降脚手架(爬架)安全技术交底（一）引言概述：附着式升降脚手架（爬架）是一种常用于建筑工地和维修工程中的高空作业设备。

它可以提供方便、安全的高空工作环境，但也存在一定的安全风险。

为了确保操作人员的安全和工作效率，本文将对附着式升降脚手架（爬架）的安全技术进行详细的交底与说明。

正文内容：一、选择合适的爬架设备1. 根据工程需求和环境条件，确定使用类型和规格的爬架设备。

2. 购买或租赁爬架设备时，确保设备具备合格证书和相关安全标志。

二、爬架设备的正确安装和搭建1. 在安装前，对工地进行全面的勘测，确定安全搭建和使用爬架的位置。

2. 根据设备操作手册的要求，正确搭建爬架骨架及其他配件，并对连接方式进行必要的检查和测试。

三、爬架使用时的安全操作1. 进行前，操作人员必须参加相关安全培训，并具备相关证书。

2. 在爬升和降降过程中，操作人员必须按照规定的操作程序进行，不得擅自更改或跳过步骤。

3. 在操作爬架设备时，必须佩戴个人防护装备，如安全帽、安全带等。

4. 严禁在爬架上进行超载作业，及时清理和检查设备的承载部件。

四、定期检修和维护1. 根据设备的使用年限和使用频率，定期进行设备的检修和维护工作。

2. 对设备的关键部件，如爬升机构、制动装置等进行定期的检查和保养。

3. 对设备的钢结构进行涂漆和防锈处理，以延长设备的使用寿命。

五、应急处理和事故预防1. 制定合理完善的应急预案，明确各种应急情况下的处理措施。

2. 对设备使用人员进行事故应急教育，提高他们的应急处理能力。

3. 对设备进行定期的技术检验，确保安全设备的正常使用。

总结：附着式升降脚手架（爬架）的安全技术交底是确保高空作业安全的重要环节。

通过选择合适的设备、正确安装搭建、安全操作、定期检修和维护以及应急处理和事故预防，可以最大程度地降低工人在高空操作时的安全风险。

为了确保工地的安全和顺利进行，每一个参与爬架作业的人员都应严格按照相关规定和标准进行操作，并参与必要的培训和交底工作。

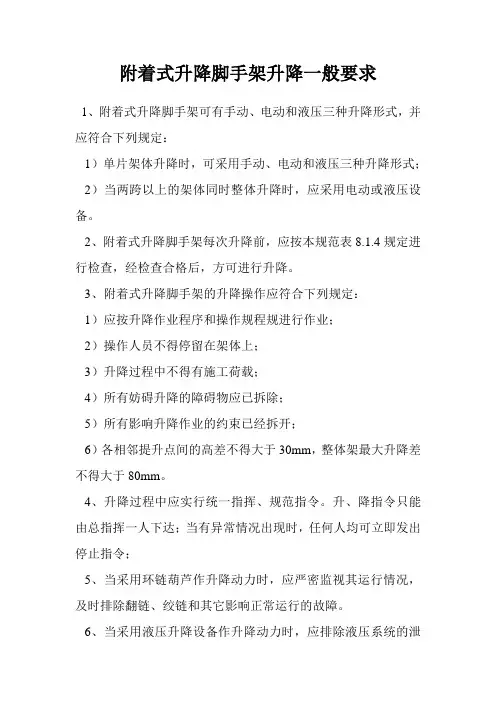

附着式升降脚手架升降一般要求
1、附着式升降脚手架可有手动、电动和液压三种升降形式，并应符合下列规定：
1）单片架体升降时，可采用手动、电动和液压三种升降形式；2）当两跨以上的架体同时整体升降时，应采用电动或液压设备。

2、附着式升降脚手架每次升降前，应按本规范表8.1.4规定进行检查，经检查合格后，方可进行升降。

3、附着式升降脚手架的升降操作应符合下列规定：
1）应按升降作业程序和操作规程规进行作业；
2）操作人员不得停留在架体上；
3）升降过程中不得有施工荷载；
4）所有妨碍升降的障碍物应已拆除；
5）所有影响升降作业的约束已经拆开；
6）各相邻提升点间的高差不得大于30mm，整体架最大升降差不得大于80mm。

4、升降过程中应实行统一指挥、规范指令。

升、降指令只能由总指挥一人下达；当有异常情况出现时，任何人均可立即发出停止指令；
5、当采用环链葫芦作升降动力时，应严密监视其运行情况，及时排除翻链、绞链和其它影响正常运行的故障。

6、当采用液压升降设备作升降动力时，应排除液压系统的泄
漏、失压、颤动、油缸爬行和不同步等问题和故障，确保正常工作；
7、架体升降到位后，应及时按使用状况要求进行附着固定。

在没有完成架体固定工作前，施工人员不得擅自离岗或下班。

8、附着式升降脚手架架体升降到位固定后，应按本规范表8.1.3进行检查，合格后方可使用；遇五级及以上大风和大雨、大雪、浓雾和雷雨等恶劣天气时，不得进行升降作业。

附着式升降脚手架安全操作规程附着式升降脚手架是一种常用于高空作业的设备，为了确保施工人员的安全，必须严格遵守以下安全操作规程：一、工前准备1.安装前应按照产品使用说明书进行拆卸组装，并检查各部件是否完好、灵活可靠。

2.在使用前，应对升降脚手架进行全面的检查，确保各部位无松动、破损等情况。

3.清理施工区域，确保周围没有杂物或障碍物，并设置警示标志。

4.配备必要的安全防护设备：安全帽、防滑鞋、防护手套、安全带等。

二、施工操作1.升降脚手架应放置在坚实、平整的地面上，对于斜坡和不稳定的地面，应增加稳定支撑。

2.在升降脚手架操作过程中，严禁一人多人同时爬升、操作。

3.禁止在升降脚手架上搬运超过规定重量的物品或工具。

4.禁止在升降脚手架上进行不相关的工作，如吃饭、抽烟等。

5.在升降脚手架上工作时，应保持平稳的站立姿势，不得随意移动或跳跃。

6.严禁将脚手架当作吊篮使用。

7.升降脚手架操作时，发现异常情况应立即停机，检查排除故障后方可继续使用。

三、高空操作1.高空作业前，下面人员应远离危险区域，并设置警示标志，禁止其他人员进入。

2.在高空作业时，操作人员必须系好安全带，并严格遵守安全带的使用规范。

3.在高空作业过程中，操作人员应时刻保持警觉，避免发生突发情况。

4.进行高空作业时，应保持平稳的站立，在操作工作平台上不能随意行走。

5.禁止自行拆除或改变升降脚手架的结构，必须由专业人员进行拆卸。

四、特殊情况处理1.对于恶劣天气（风力大于6级、大雨、大雪等）或地面不平稳等特殊情况，应暂停工作，等待恢复正常后再继续作业。

2.在升降脚手架使用过程中，如发生设备故障或不安全隐患，应停机处理，禁止强行使用。

3.工作结束后，必须将升降脚手架按照规定进行归位和固定，并及时进行设备的维护和保养。

五、应急救援1.升降脚手架上工作时，如遇紧急情况，应立即按照预定的应急流程行动，并通过手持警报器等工具与施工管理人员取得联系。

2.施工管理人员应根据实际情况采取合适的应急救援措施，保护升降脚手架上工作人员的生命安全。

附着式升降脚手架提升脚手架(一)、附着式升降脚手架的组成及其作用简介FSD附着升降脚手架由提升机构、防坠机构、附着及防倾机构、脚手架架体组成。

1．提升机构提升机构主要由承力导柱、提升悬梁、提升斜撑、底盘、底盘拉筋、螺纹轴、电动葫芦等组成。

承力导柱:既是架体的承力构件，又是防倾导轨装置。

构面上。

大悬梁及斜撑通过联接螺杆及销子安装在承力导柱上形成一个稳定的三角受力支撑结构。

提升葫芦挂在大悬梁上，提升时的受力状态为：提升所产生的力通过斜撑传递到承力导柱，导柱利用可调螺杆及穿墙螺杆将力传递至混凝土建筑结构上。

大悬梁上部的有二个联接孔作为备用孔，是在承力导柱位于建筑结构凸窗位置时或悬梁加长时，安装拉筋时使用。

原因是，承力导柱安装于凸窗位置时，承力导柱原受力的花蓝螺栓因角度变大，受力情况比正常使用时恶劣，为加大安全保证系数，可通过两个备用孔在悬梁上增设一组拉筋。

作业时，承力导柱先与建筑主体连接，无相对运动。

架体通过承力导柱上的提升悬梁提升葫芦与架体导轮共同作用，沿承力导柱上下滑动，完成升、降作业；升、降至预定位置，架体由底盘、承重拉筋与墙体直接连接卸荷。

承力导柱可带着提升悬梁及提升葫芦，在墙体导轮及架体导轮的作用下，上下滑动至下个作业位置。

避免导轨、悬梁、葫芦、拆卸周转所带来的繁重的体力劳动和安全隐患，且大大节约了作业时间。

承力导柱在架体升降作业时，可与建筑主体二—三个楼层联结,解决了大多类型升降架的架体荷载仅向最高处单独一个楼层而传递的缺陷,增加安全性.提升悬梁固定于承力导柱上,并附有可独立承载的斜撑结构,使之安全卸荷。

独立的防坠悬梁使提升系统和防坠系统相对独立,做到在提升机构出意外时,架体由防坠系统独立承载的安全要求.由于采用承力导柱，架体的整体高度可由原来的四个半楼层减少至三个半楼层，减少架体荷载可使防倾、防坠措施更好实现。

2．防坠机构防坠机构是由FZJ50-C限载防坠装置、防坠杆、防坠悬梁、防坠拉筋等组成。

附着式升架脚手架（整体提升架或爬架）监理控制要点附着式升降脚手架为高层建筑施工的外脚手架，可以进行升降作业，从下至上提升一层、施工一层主体，当主体施工完毕，再从上至下装修一层下降一层，直至将底层装修施工完毕。

由于它具有良好的经济效益和社会效益，现今已被高层建筑施工广泛采用。

目前使用的主要形式有导轨式、主套架式、悬挑式、吊拉式等。

1. 附着式升降脚手架的使用具有比较大的危险性，他不单纯是一种单项施工技术，而且是形成定型化反复使用的工具或载人设备，所以应该有足够的安全保障，必须对使用和生产附着式升降脚手架的厂家和施工企业实行认证制度。

（1）对生产或经营附着式升降脚手架产品的，要经建设部组织鉴定并发放生产和使用证，只有具备使用证后，方可向全国各地提供使用此产品。

（2）在持有建设部发放的使用证的同时，还需要再经使用本产品的当地安全监督管理部门审查认定，并发放当地的准用证后，方可向当地使用单位提供此产品。

（3）施工单位自己设计自己使用不作为产品提供其他单位的，不需报建设鉴定，但必须在使用前，向当地安全监督管理部门申报，并经审查认定。

申报单位应提供有关设计、生产和技术性能检验合格资料（包括防倾、防坠、同步、起重机具等装置）。

（4）附着式升降脚手架处于研制阶段和在工程上试用前，应提出该阶段的各项安全措施，经使用单位的上级部门批准，并到当地安全监督管理部门备案。

（5）对承包附着式升降脚手架工程任务的专业施工队伍进行资格认证，合格者发给证书，不合格者不准承接工程任务。

以上规定说明，凡未经过认证或认证不合格的，不准生产制造整体提升脚手架。

使用整体提升脚手架的工程项目，必须向当地建筑安全监督管理机构登记备案，并接受监督检查。

2. 使用附着式升降脚手架必须按规定编制专项施工组织设计。

由于附着式升降脚手架是一种新型脚手架，可以整体或分段升降，依靠自身的提升设备完成。

不但架体组装需要严格按照设计进行，同时整个施工过程中，在每次提升或下降之前以及上人操作前，都必须严格按照设计要求进行检查验收。

附着式升降脚手架安全操作规程范文一、引言附着式升降脚手架是在建筑工程施工过程中常用的临时性支撑设备，主要用于提供作业人员的工作平台和材料的储存空间。

由于其搭设方便、灵活性强的特点，附着式升降脚手架在高层建筑施工中得到了广泛应用。

然而，附着式升降脚手架的操作不当可能会导致严重的安全事故，因此，为了保证施工作业人员的人身安全和工程质量，有必要制定一套附着式升降脚手架安全操作规程。

二、安全操作规程1. 在搭设附着式升降脚手架前，应进行合理的施工方案设计，并由专业人员进行审核和确认。

2. 在搭设附着式升降脚手架时，必须选择合适的材料和构件，保证其质量合格，并按照设计要求进行组装。

3. 在搭设附着式升降脚手架时，应保证工作面平整、结实，避免在不平整、不结实的地基上搭设。

4. 在搭设附着式升降脚手架时，应设置适当的固定支撑，确保脚手架的稳定性和可靠性。

5. 在搭设附着式升降脚手架时，必须按照规定的层框架的高度进行设置，并进行水平调整，保证脚手架整体的稳定性。

6. 在搭设附着式升降脚手架时，应设置可靠的安全设施，如安全带、防护网等，保证作业人员的安全。

7. 在搭设附着式升降脚手架时，必须对每个连接处进行检查和固定，确保脚手架的整体连接牢固，不存在松动、开裂等现象。

8. 在搭设附着式升降脚手架时，应设置安全出入口，并设置警示标识，保证作业人员的安全出入。

9. 在使用附着式升降脚手架进行作业时，必须严格按照规定的最大承载能力进行操作，并禁止超载作业。

10. 在使用附着式升降脚手架进行作业时，必须保持脚手架整洁有序，杜绝杂物和建筑垃圾的堆放，防止滑倒或掉落。

11. 在使用附着式升降脚手架进行作业时，必须保证作业人员穿戴符合要求的安全防护用品，并接受必要的培训和指导。

12. 在使用附着式升降脚手架进行作业时，必须对脚手架进行定期检查和维修，及时发现并排除存在的安全隐患。

13. 在使用附着式升降脚手架进行作业时，必须保持良好的通风状况，防止积水、积尘等现象对脚手架的影响。
