图解附着式升降脚手架资料

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

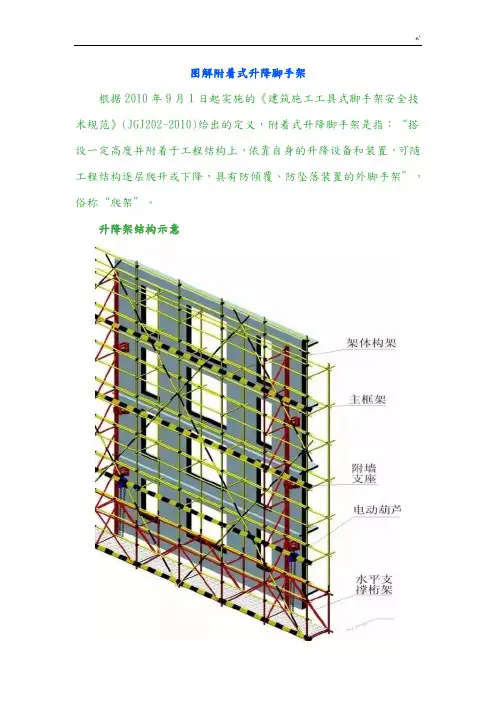

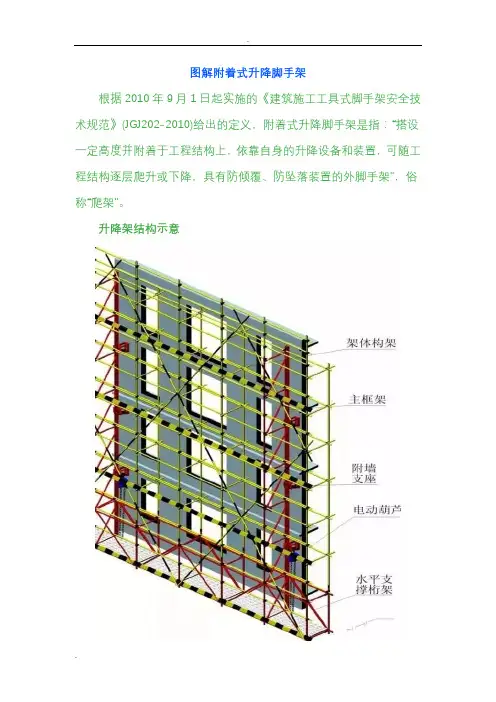

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:架体高度:倍标准层离墙距离：架体步高水平跨度、、、、附着最大间距：直线，转角结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

主要用来附着架体、悬挂动力系统、安装防倾装置，传递施工，升降工况载荷及防坠器冲击载荷传递的作用。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

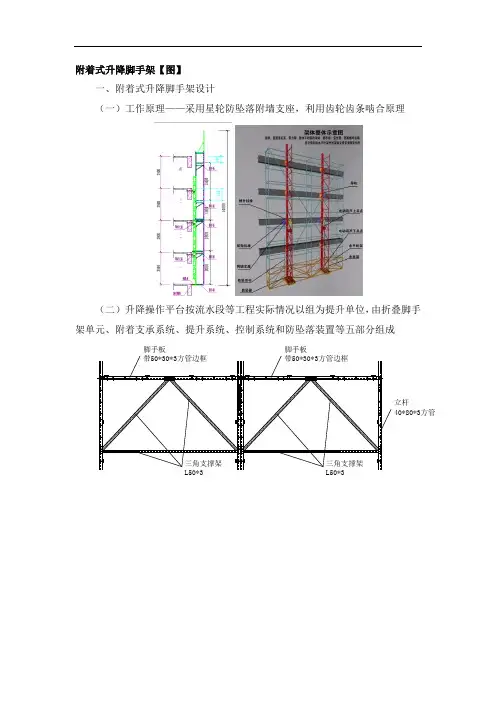

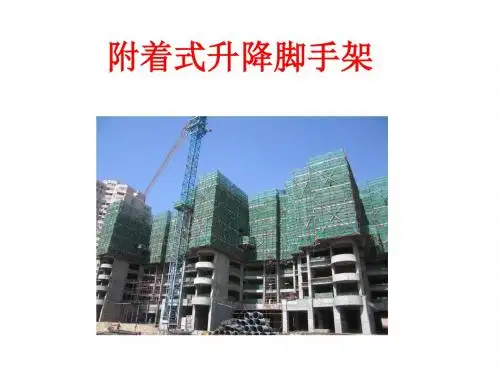

附着式升降脚手架【图】一、附着式升降脚手架设计（一）工作原理——采用星轮防坠落附墙支座，利用齿轮齿条啮合原理（二）升降操作平台按流水段等工程实际情况以组为提升单位，由折叠脚手架单元、附着支承系统、提升系统、控制系统和防坠落装置等五部分组成脚手板带50*30*3方管边框三角支撑架L50*3立杆40*80*3方管三角支撑架L50*3脚手板带50*30*3方管边框齿轮齿条啮合原理——星轮相当于齿轮，导轨相当于齿条，正常提升或下架时，导轨的运动，带动星轮正反旋转，牵引防坠挡块的进出。

当架体坠落时，下坠速度大于防坠挡块复位速度，从而卡死导轨，防护架体坠落。

（三）防护平台全高14m，分两次吊装，首节吊装12米，吊装同时将3、4层顶板处的附着支座安装牢固，为防护平台提供了两个可靠的结构附着点。

（四）水岸银座大厦工程共布置14组148榀主框架，1栋布置5组49榀主框架，2栋布置4组50榀主框架，3栋布置5组49榀主框架。

1、集成式升降操作平台布点避开框架柱的位置，以方便架体附着；2、为配合建筑的流水施工，集成式升降操作平台按流水段分布将架体进行合理分组；3、塔吊布设位置及塔吊附臂水平及垂直位置要提供详细，附臂安装时穿过架体内部，只需将集成式升降操作平台外防护网拆除，安装局部加固件即可。

4、架体全高高度由具体楼层决定，一般情况覆盖4层，外加1.2-1.5米单排防护，架体步高按照具体层高进行调整，保持与层高一致，保证密封翻板能够完全密封，设置5步架，顶部第5步架无翻板。

集成式升降操作平台架体净空宽度0.66m（内外排立杆内腔边距）。

（五）水岸银座大厦工程集成架附着形式分三种：（六）架体上部悬臂超过6m时必须与楼层设置水平拉结，防止架体平台外倾，拉结采取在顶板预埋Ø48钢管，水平位置埋设在导轨处。

（七）带荷载报警爬升料台——一种工具式爬升物料平台1、采取模块化拼装，全部实现工厂化预制生产，实现工具式组装，安拆迅速，质量可靠。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

图解附着式升降脚手架图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

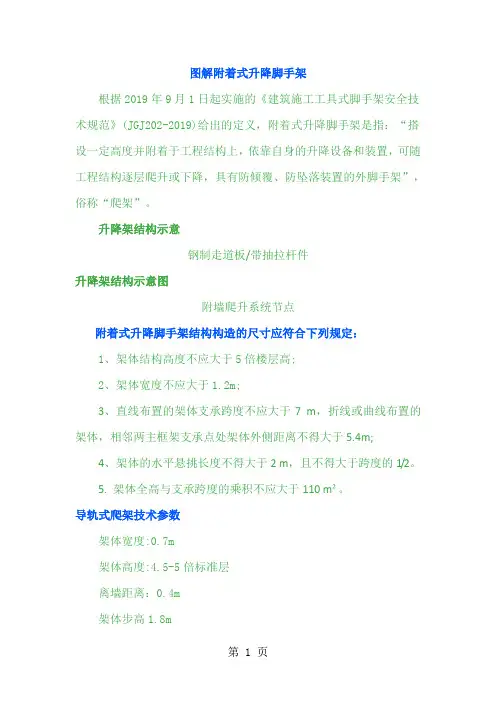

图解附着式升降脚手架根据2019年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2019)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

图解附着式升降脚手架图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

附看式升降脚手架全方位图文介绍2015-10-22 19:24 专业分类：建筑施工浏览数：1727什么是附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010 )给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。

”俗称“爬架”SDG-02型升降架结构示意架体构架左框架附墙支座电动葫芦抽拉杆钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定:1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m ；3、直线布置的架体支承跨度不应大于7m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于 5.4m ；4、架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2。

Array 5.架体全高与支承跨度的乘积不应大于110 m2SDG-01型导轨式爬架技术参数架体宽度:0.7m架体高度45-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3KN/m2装修施工三层作业面，每层不超过2KN/m2电动葫芦7.5T升降速度13cm/mi n竖向主框架竖向主框架由①48钢管和6.3#槽钢焊接而成。

①48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架为双排架体，由①48钢管做成的横杆、立杆和成的斜杆用M16 X40螺栓连接而成。

架体宽900mm,每步架高平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
