自动售检票系统主干网数据流量分析[1]

轨道交通自动售检票（AFC）系统信息安全分析轨道交通自动售检票（AFC）系统是指在轨道交通领域中，利用自动化技术实现车票销售和检票的系统。

随着科技的发展，越来越多的轨道交通系统采用了AFC系统，其为乘客提供了更加便捷的购票和出行体验。

AFC系统也面临着信息安全的威胁，因此需要进行全面的安全分析。

AFC系统面临的首要信息安全威胁是黑客攻击。

黑客可能通过攻击AFC系统的服务器、网络设备或终端设备，来窃取用户的个人信息、银行卡信息等敏感数据。

为了应对这一威胁，AFC系统需要采用严格的网络安全措施，包括网络防火墙、入侵检测系统、安全认证等技术手段，以及及时升级系统补丁，防止黑客利用系统漏洞进行攻击。

AFC系统还需要防范内部人员的非法行为。

工作人员可能利用其在系统中的权限，进行数据篡改、销售假票等违法行为。

为了解决这一问题，AFC系统应该建立完善的权限管理机制，确保每个人员只能访问其所需的数据和功能，并且记录所有操作日志以便追溯。

AFC系统还需要保护用户数据的隐私。

在购票过程中，乘客需要输入个人信息、如姓名、电话号码等，用于进行购票和进行退票等操作。

AFC系统需要采取加密传输和存储技术，确保用户的个人数据不被泄露。

系统还需要严格遵守相关法律法规，确保用户数据的合法使用。

AFC系统还需要防范社会工程学攻击。

黑客可能通过伪装成工作人员或其他合法身份，来诱骗用户提供个人信息或进行在线支付。

为了防止这种攻击，AFC系统需要加强用户教育，提高用户的安全意识，告知用户不轻易相信陌生人的要求，并加强系统的用户认证机制，确保用户身份的真实性。

AFC系统的信息安全分析是一个复杂的过程，需要考虑到外部黑客攻击、内部人员非法行为、用户隐私以及社会工程学攻击等威胁。

只有在建立起完善的安全控制措施的基础上，才能确保AFC系统的信息安全性，保护用户的利益和隐私。

轨道交通自动售检票（AFC）系统信息安全分析轨道交通自动售检票（AFC）系统是一种应用于城市轨道交通系统的先进技术，其中包括自动售票机、自动检票闸机以及与之相配套的管理软件。

该系统的基本功能是实现旅客的自动售票和自动检票，提高乘客的出行效率和方便性。

在信息安全方面，轨道交通AFC 系统面临着一系列的风险和挑战，需要采取相应的安全措施来确保系统的安全运行。

轨道交通AFC系统需要确保票务数据的安全性。

这包括票务数据的持久性和完整性。

系统应确保票务数据的备份和恢复，以防止数据意外丢失。

系统还需要采取措施来防止数据被篡改或损坏，如采用加密技术保护数据的完整性。

轨道交通AFC系统需要确保支付信息的安全性。

在自动售票过程中，乘客需要进行支付操作，并输入个人银行卡或电子支付账户的信息。

系统应确保支付信息的保密性，防止其被未经授权的人员窃取。

系统应采用安全的数据传输协议，如SSL或TLS，来保护支付信息的传输过程中的安全。

轨道交通AFC系统还需要确保设备和网络的安全性。

设备包括自动售票机和自动检票闸机，网络则包括与之相连接的服务器和数据库。

系统应采用防火墙和入侵检测系统等安全设备来保护系统免受网络攻击和恶意软件的威胁。

系统还应定期进行安全漏洞扫描和系统更新，及时修补潜在的安全漏洞。

轨道交通AFC系统还需要确保乘客个人信息的安全性。

乘客在购票和检票过程中，会涉及到个人身份证明材料和身份信息。

系统应采取隐私保护措施，如对个人身份证明材料进行脱敏处理，以保护乘客个人隐私不被泄露。

轨道交通AFC系统的信息安全需考虑票务数据、支付信息、设备与网络以及乘客个人信息的安全性。

系统应采取相应的安全措施来确保这些信息的安全，以保证系统的正常运行和乘客的出行安全。

系统应密切关注信息安全领域的新技术和威胁，不断更新和改进安全措施。

轨道交通自动售检票系统网络关键因素的分析摘要：在城市轨道交通中，非常重要的一个方面就是城市轨道交通自动售检票系统系统，为了证明城市轨道交通自动售检票系统系统与设计要求相符合，就需要测试验证城市轨道交通自动售检票系统的网络关键因素，促使系统的安全性和稳定性得以保证。

本文从几个方面分析了城市轨道交通自动售检票系统的网络关键因素，希望可以提供一些有价值的参考意见。

关键词：轨道交通；自动售检票系统；网络关键因素；前言：影响城市轨道交通自动售检票系统的网络关键因素和性能。

先对系统网络带宽需求进行验证，再通过模拟数据交易对系统进行正确性、并发、压力以及网络性能等关键因素的测试与验证，以证明设计符合需求，确保系统安全、可靠、稳定，从而实现各项预期功能。

一、轨道交通自动售检票系统相关概述所谓轨道交通自动售检票系统，亦被称之为 AFC 系统，是轨道交通建设中封闭的管理系统，系统运行中，会对车票介质信息做检查，其中的介质信息主要以乘车时间、上车站、下车站以及车次等为主，判断旅客乘车合法性，既保证通过效率，且使运输成本降低，客流信息统计较为准确。

从轨道交通自动售检票系统功能看，若以旅客服务视角出发，系统功能包括：①Idle，为旅客提供输入功能；②Select，为乘客提供选择功能；③Pay，支付功能；④Produce，车票产生；⑤Deliver，向旅客提交凭证；⑥Checek，车票检查。

若以 AFC 系统在运营业务方面的需求看，则包括应用管理系统、售检票设备管理系统，如应用管理系统，包括运营、结算、库存、票务管理等，而售检票设备管理，涉及进出站闸机、自动售票机、卡初始化机、旅客服务机等。

二、自动售检票系统运行网络带宽要求网络因素是影响自动售检票系统运行的关键。

从目前轨道交通自动售检票系统网络带宽需求看，集中表现为：第一，线路中心（LC）、车站服务器（SC）带宽要求。

如需在有线传输子系统应用下，借助以太网接口、光传输网络，使线路中心（LC）、车站服务器（SC）网络被提供，其中车站交换机连接车站服务器（SC），将以太网接口接入线路核心（LC）交换机内。

技术与应用602011年第4期武汉市现开通运营地铁1号线，线路总长28 k m，共设26个车站，日均客流量已达21万人次。

目前还有3条地铁正在加紧施工，预计未来3年，武汉每年均有1条地铁开通运营。

轨道交通2号线一期工程及4号线一期工程建成后，将形成总长约70 km的“两横一纵”骨干线网。

随着武汉市轨道交通网络化运营趋势的发展，对自动售检票（AFC）系统建设也提出更新更高的要求，因此对现有AFC系统架构与功能应做进一步分析研究。

1 AFC系统架构武汉地铁采用的AFC系统基于计算机、通信、网络、自动控制等技术，实现了轨道交通售票、检票、计费、收费、统计、清分清算和运营管理等全过程的自动化。

2005年7月，武汉地铁AFC系统正式投入使用，票卡使用非接触式IC卡，采用计时计程票价，车票类型包括单程票、储值票、武汉通和其他票种。

目前武汉地铁AFC系统安装了自动检票闸机320台、自动售票机170台（其中有30台无纸币模块）。

AFC系统架构多种多样，主要取决于轨道网络结构、售检票方式、清分需求和车票媒介等。

根据需要处理的业务和应用，武汉地铁AFC系统架构包括4个层次（见图1）：第一层是中央计算机系统；第二层是车站计算机系统；第三层是终端设备，包括自动售票机、自动检票机、自动查询机、编码分拣机和手持式验票机；第四层是车票媒介，包括单程票、储值票、武汉通和其他票。

相邻层次通过对应的接口和协议实现连接，在实施前必须确定各相邻层的接口方式和协议。

2 AFC系统模块分析武汉地铁AFC系统模块见图2。

2.1 地铁清算中心地铁清算中心的作用是统一清算轨道交通网络中各线路的票务收入。

由于目前武汉地铁只有一条线路，所以地铁清算中心主要负责与外部卡清算系统（如城市公共交通卡清算系统）的数据交换接口，及时进行外部卡相关交易数据的交换处理，实现票务收入公正、合理、快速、高效的清分和清算。

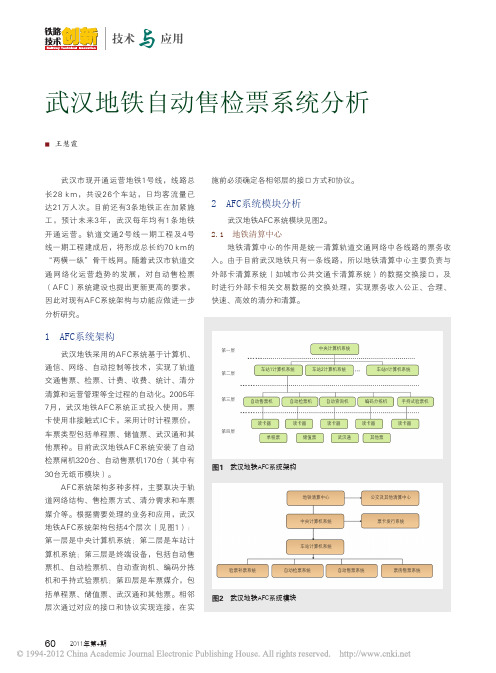

武汉地铁自动售检票系统分析■　王慧霞图1 武汉地铁AFC系统架构图2 武汉地铁AFC系统模块第一层第二层第三层第四层车站1计算机系统 车站2计算机系统车站n 计算机系统自动售票机自动检票机自动查询机编码分拣机手持式验票机读卡器 单程票储值票武汉通其他票读卡器 读卡器 读卡器 读卡器地铁清算中心公交及其他清算中心中央计算机系统票卡发行系统车站计算机系统验票补票系统自动检票系统自动售票系统票房售票系统中央计算机系统技术与应用612011年第4期2.2 中央计算机系统中央计算机系统是自动售检票系统的核心系统，是负责全部路网运营的主要管理系统。
