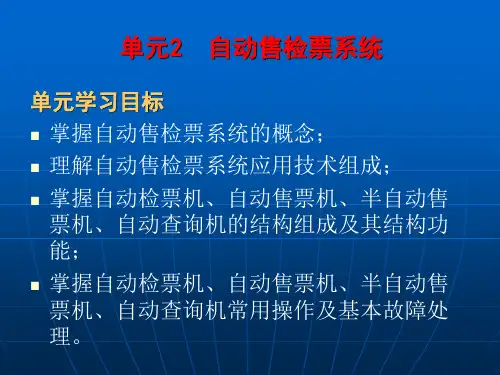

单元2 自动售检票系统

一、系统功能性介绍 自动售检票系统构成自动售检票系统是以席位管理和交易处理为核心，建立广泛的销售渠道，适应多种售检票方式、多种支付形式和灵活的营销策略，售票以人工与自助式售票相结合、检票以自动检票为主的实时交易系统。

自动售检票系统设备包括窗口售票设备、全功能自动售票机、自动取票机、补票机以及进站检票机、出站检票机、车站服务器、票务管理终端、数据库主机、及网络安全设备等构成。

自动售检票系统架构如下图所示：H A核心交换机负载均衡器自动售票应用服务器A 自动售票应用服务器B 自动售票应用服务器X 接入交换机车站售票、取票系统自动售票机自动售票机管理终端铁路局客票网络票务系统数据库主机A 数据库主机B 光纤交换机智能存储设备光纤交换机自动取票机车站售票终端设备功能自动售检票系统为自动售票机提供一种方式接入到客票系统，为自动售票机提供客票业务相关的服务，主要包括：•售票开班、退出、结账、取票号、查询车次信息、查询详细车次信息、查询停靠站表、取票、废票、取消票、记存根、取存根、取票面、取系统时间、制空白票、取下一卷号、控制参数下载、登陆信息获取、重新制票、席别票种下载、车次判断、证件判断、证件购票恢复、查询电子票。

•取订票取订票、取消订票、记订票存根、取订票票面信息、取制票点定义、订票作废、控制权释放、订票压单处理。

•自助购票提供中英文双语显示，旅客根据需要选择使用中文或英文操作界面；显示列车运行线路图，旅客可选择起始车站、到达车站；提供全国模式，旅客可通过输入汉语拼音选择列车运行线路图以外的起始车站、到达车站；提供购票过程中的选择日期（按普通票和学生票预售期分开显示）、选择车站、选择车次、选择席别、选择票种、支付方式与打印凭条；为旅客提供购买异地票与返程票功能。

•自助取票旅客可通过核验第二代居民身份证和学生证换取互联网上预定的车票。

旅客可通过核验第二代居民身份证和学生证换取电话订票。

•银行卡支付旅客可以使用银行卡支付购票，目前支持带有银联标识的所有银行的借记卡和工商银行、农业银行、中国银行所装自动售票机本行的信用卡。

自动售检票系统名词解释自动售检票系统名词解释1. 自动售检票系统（Automatic Ticket Vending and Checking System）自动售检票系统是一种集售票和检票功能于一体的自动化系统。

它使用先进的技术和设备，使乘客能够方便地购买车票并进行检票，从而提高公共交通系统的效率和便利性。

2. 售票（Ticket Vending）售票是指通过自动售票机或其他相关设备，向乘客提供车票的过程。

自动售票系统通过图形界面或触摸屏等交互方式，让乘客选择目的地和票种，并完成支付流程，最后发放有效车票。

3. 检票（Ticket Checking）检票是指在乘客乘坐公共交通工具之前，对其车票进行验证和确认的过程。

自动售检票系统可以利用近距离无线通信技术（如RFID）或光学扫描技术，对乘客的车票进行快速而精确的检测，以确保乘客的合法乘车身份。

4. 有效车票（Valid Ticket）有效车票是指已经通过售票和检票流程的合法车票。

自动售检票系统可以根据车票的特定信息（如时间、路线等）进行验证，确保乘客只能在有效期内和有效路线上使用车票。

5. 图形界面（Graphical User Interface，GUI）图形界面是指通过图像、图标和按钮等视觉元素，与计算机操作系统或应用程序进行交互的方式。

自动售检票系统通常配备直观友好的图形界面，使乘客能够轻松地完成购票和检票操作，而无需复杂的指令输入或专业知识。

6. 交互方式（Interaction Methods）交互方式指在自动售检票系统中与用户进行信息交流和指令传递的方式。

常见的交互方式包括触摸屏、键盘、语音识别和手势识别等。

这些交互方式使用户能够快速操作系统，并获得及时准确的反馈信息。

7. 公共交通系统（Public Transportation System）公共交通系统是指提供城市内或城市之间交通服务的一系列设施、设备和服务。

自动售检票系统被广泛应用于公共交通系统中，如地铁、公交车和火车等，以提高运营效率、减少人力成本，并提供更加便捷和舒适的乘坐体验。

第二章自动售检票系统和门禁系统第一节、自动售检票系统自动售检票系统(AFC)是指交通管理部门中(如城市轨道交通)用于自动售票、自动检票和自动统计、结算的一系列设备所构成的系统。

它是集机械、电子、计算机应用，计算机网络管理、通信传输、票务政策及票务管理等功能于一体的控制系统和信息管理系统。

一、自动售检票系统构成AFC系统通常由中央计算机、车站计算机、票房售票机、自动售票机、进／出闸机、验票机和信息载体——车票等部分组成。

如图2-1所示为AFC系统框图。

图2-1 AFC系统图目前AFC系统主要有三大类型：磁卡系统、接触式IC卡系统和非接触式IC卡系统。

由于非接触式IC卡为媒介的自动售检票系统应用范围最广，技术和设备的发展日趋成熟，在交通行业中的自动收费系统中有一定的代表性。

因此．以非接触式IC卡AFC系统为例进行介绍。

在AFC系统中，设备构成大致分为三个层次，第一层为中央计算机系统，第二层为车站计算机系统，第三层为现场AFC设备。

中央计算机系统负责系统数据的处理和储存、系统交易数据的收集、系统运营及控制参数的下达、并对全线自动售检票系统设备的运营状态进行监视和控制。

中央计算机系统中的编码分拣机可以接受中央计算机制票订单，负责各类车票的初始化编码、赋值，分拣、注销等工作。

车站计算机系统负责车站内AFC设备的状态控制，下达由中央计算机设置的各类控制参数，收集各设备的运行数据，并将数据传输到中央计算机。

现场AFC设备包括闸机、自动售票机、票房售票机、验票机、便携式验票机等。

它们按不同的功能各自独立运行，同时设备内配有独立的就地控制装置。

在与系统通信中断的情况下，现场AFC设备能独立运作，并保存一定时间范围内的设备运营数据，通过适当的介质将这些数据传送到车站计算机。

整个AFC系统可以说是一个计算机通信网络。

中央计算机系统和车站计算机通过城市轨道交通内部的专用通信网络以点对点的方式联接；中央计算机系统、中央计算机与车站计算机之间、车站计算机与现场AFC设备之间均通过以太网联接。

自动售检票系统名词解释
1. 自动售票机：一种可自行识别乘客需求并自动售出车票的设备，通常安装在公共交通站点。

2. 检票员：在车站、车厢等地点从乘客手中检查车票，确保乘客有合法的乘坐资格。

3. 二维码：一种二维条码，可以通过扫描完成信息的识别和传输，在自动售票机上常用于作为车票的电子凭证。

4. RFID技术：一种无线射频识别技术，可以通过无需接触的方式自动辨别标签信息，被广泛应用于自动售检票系统中。

5. 语音提示：自动售票系统中配备的一种自动语音提示功能，通过系统控制实现乘客输码以及购票等操作时的语音提示。

6. 车票打印机：自动售票机上的打印设备，可将二维码、车票信息等内容打印出来。

7. 验票口：检票员所站位置的地点，乘客进入验票口后由检票员进行检查。

8. 退款机：自动售票机上的设备，用于处理乘客购票后需要退款的情况，将支付的费用返还给乘客。

9. 无人站：在交通运输等领域中，指没有人员岗位负责管理，所有业务都由自动售检票系统完成的站点。

10. 彩色屏幕：自动售票机配备的显示器，呈现乘客所需购买的车票或操作提示。

11. 多媒体功能：在自动售票机上支持乘客查看广告、新闻等多媒体信息的功能。

12. 语音识别技术：一种人机交互技术，可以将语音转化为可识别的文本信息，用于自动售检票系统的命令控制。

13. 打印纸卷：自动售检票系统中售票机上使用的打印纸卷，是车票信息打印载体。

14. NFC技术：一种近场通讯技术，可通过近距离传输信息，用于在移动设备上完成车票购买等操作。

15. 取票口：自动售票机上的口袋，购票成功后可以从中取出车票，通过验票口进入车站乘车。

⾃动售检票系统（AFC）的基本构成及功能⾃动售检票系统的定义1.1⾃动售检票系统简称AFC系统（automatic fare collection），是基于计算机技术、⽹络技术、⾃动控制技术等技术能够实现购票、检票、计费、收费、统计全过程的⾃动化系统。

1.2⾃动售检票系统的基本构成⾃动售检票系统主要有以下⼏个部分组成：CC：Central Computer (中央计算机)SC：Station Computer (车站计算机)E/S：Encoder/Sorter (编码/分拣机)BOM：Booking office machine (⼈⼯售票机)EFO：Excess Fare office machine (⼈⼯补票机)TVM：Ticket Vending machine (⾃动售票机)Gate：闸机（进/出⼝检票机）CVM： card vending machine（⾃动加值机）1.3⾃动售检票系统的主要功能介绍1.3.1中央计算机系统（CC）中央计算机系统——⾃动售检票系统的⾸脑机关，是由⼀组计算机组成的⼏个服务器和⼏个⼯作站，共同完成服务器功能和系统运营管理的各项功能，主要包括中央主机（数据库服务器），通信服务器，远程拨号服务器，中央⼯作站（监控、系统设置、数据库、⽹管⼯作站等），这些计算机通过HUB集线器和⽹卡相联接。

中央计算机系统的主要功能有：1) 收集及保存车站计算机上传的各类有关票务、帐务、客流、车站设备运⾏状态等数据。

2) 监视和控制所有车站设备的运⾏状态。

3) 设置系统运营参数及系统运⾏模式，并下达给车站计算机和车站设备。

4) 按照设定的周期（⽇、⽉、季、年）处理和统计收集到的各类数据，⽣成相应的各类报表并打印。

5) 时钟同步功能。

1.3.2车站计算机系统（SC）车站计算机系统主要负责把⼀个车站的⾃动售票机、⼈⼯售票机、⼈⼯补票机、进/出⼝闸机等AFC车站终端设备联系在⼀起。

主要功能要求：1) 对车站设备的操作控制，包括关闭、开启及设置⼯作模式等。
