下载文档原格式
电镀中常见的不良原因分析（这些你都能解决了吗）电镀是制造业不可或缺的基础⼯艺。
电镀⽣产中发⽣不良在所难免，不良现象频发会影响⽣产进度和产品合格率，造成经济损失。
排除不良是电镀技术⼈员管理的重要内容。
今天我们平台针对最基础不良现象与原因分析分享给⼤家1．镀层结合⼒不好结合⼒不好⼀般有下列⼏种情况：(1) 底层结合⼒不好，该情况⼤都是前处理不良、基体⾦属上的油污或氧化膜未除尽造成的。
(2) 打底镀层成份控制不当，如碱铜中铜与游离氰⽐例不当，有六价铬污染等。
(3)前处理⼯序中的表⾯活性剂黏附在基体表⾯未清洗⼲净。
(4)腐蚀过度，有些⼯⼚除锈酸的浓度⾼或不加缓蚀剂也会造成结合⼒不佳。
2．镀层脆性⼤造成脆性的最⼤原因是镀液中有机杂质或有机添加剂过多所致。
有的技术操作⼈员把添加剂看作是万能灵药，镀层⼀有问题就加添加剂。
添加剂⽐例失调或超过允许上限就会造成镀层脆性。
另外，pH 值不正常和重⾦属离⼦对镀液的污染，也会造成脆性。
镀层脆性与结合⼒不好有时很难区别。
⼀般可这样区别：：结合⼒不好的镀层，能从基体⾦属上成⽚撕下，弯曲时镀层不会成粒屑飞出，薄型镀件⽆嘶嘶声；有脆性的镀层，剥落时镀层不能成⽚撕下，弯曲时镀层成粒屑飞出，薄型镀件有嘶嘶声。
3．针孔针孔在镀亮镍及光亮酸铜中最多见，通常见到的针孔有下列三种情况：(1)因析氢造成的针孔是锥形的。
(2)因油污和有机杂质造成的针孔是细密不规则的。
(3)基体⾦属的⼩凹点所造成的针孔⽆规则，如苍蝇脚趾，很难认定，须经试验和观看基体表⾯才能确定。
4．⽑刺与针孔不同，可⽤湿纸揩擦故障处，如故障表⾯沾有纸屑的是⽑刺，不沾纸屑的是针孔。
造成⽑刺的主要原因是固体杂质。
(1)镀件本⾝带⼊镀液的固体杂质，如铁屑；先涂漆后电镀时，漆膜腐蚀下来的漆粒。
(2)外界混⼊或阳极溶解时带⼊的固体杂质。
建议阳极必须⽤阳极袋包扎。
5．发花发花主要是有机杂质多，镀液成分、光亮剂及表⾯活性剂(如⼗⼆烷基硫酸钠)等⽐例失调造成的。

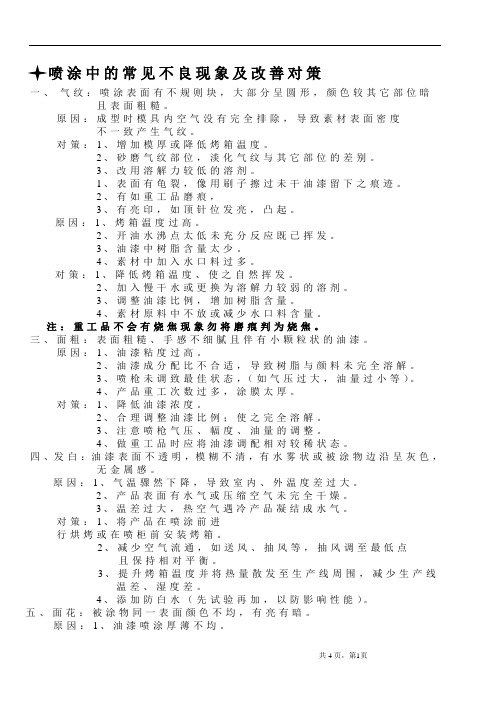

喷涂中的常见不良现象及改善对策一、气纹：喷涂表面有不规则块，大部分呈圆形，颜色较其它部位暗且表面粗糙。
原因：成型时模具内空气没有完全排除，导致素材表面密度不一致产生气纹。
对策：1、增加模厚或降低烤箱温度。
2、砂磨气纹部位，淡化气纹与其它部位的差别。
3、改用溶解力较低的溶剂。
1、表面有龟裂，像用刷子擦过未干油漆留下之痕迹。
2、有如重工品磨痕，3、有亮印，如顶针位发亮，凸起。
原因：1、烤箱温度过高。
2、开油水沸点太低未充分反应既已挥发。
3、油漆中树脂含量太少。
4、素材中加入水口料过多。
对策：1、降低烤箱温度、使之自然挥发。
2、加入慢干水或更换为溶解力较弱的溶剂。
3、调整油漆比例，增加树脂含量。
4、素材原料中不放或减少水口料含量。
注：重工品不会有烧焦现象勿将磨痕判为烧焦。
三、面粗：表面粗糙、手感不细腻且伴有小颗粒状的油漆。
原因：1、油漆粘度过高。
2、油漆成分配比不合适，导致树脂与颜料未完全溶解。
3、喷枪未调致最佳状态，（如气压过大，油量过小等）。
4、产品重工次数过多，涂膜太厚。
对策：1、降低油漆浓度。
2、合理调整油漆比例；使之完全溶解。
3、注意喷枪气压、幅度、油量的调整。
4、做重工品时应将油漆调配相对较稀状态。
四、发白：油漆表面不透明，模糊不清，有水雾状或被涂物边沿呈灰色，无金属感。
原因：1、气温骤然下降，导致室内、外温度差过大。
2、产品表面有水气或压缩空气未完全干燥。
3、温差过大，热空气遇冷产品凝结成水气。
对策：1、将产品在喷涂前进行烘烤或在喷柜前安装烤箱。
2、减少空气流通，如送风、抽风等，抽风调至最低点且保持相对平衡。
3、提升烤箱温度并将热量散发至生产线周围，减少生产线温差、湿度差。
4、添加防白水（先试验再加，以防影响性能）。
五、面花：被涂物同一表面颜色不均，有亮有暗。
原因：1、油漆喷涂厚薄不均。
2、底漆表面未完全烤干，（如上半部分比下半部分干）就已喷面漆。
3、喷枪雾化气压、距离等未调至最佳状态。
镀膜产品常见不良分析、改善对策镀膜产品的不良，部分是镀膜工序的本身造成的，部分是前工程遗留的不良，镀膜最终的品质是整个光学零件加工的（特别是抛光、清洗）的综合反映，对策镀膜不良时必须综合考虑，才能真正找到不良产生的原因，对策改善才能取得成效。
一、膜强度膜强度是镜片镀膜的一项重要指标，也是镀膜工序最常见的不良项。
膜强度的不良（膜弱）主要表现为：①擦拭或用专用胶带拉撕，产生成片脱落；②擦拭或用专用胶带拉撕，产生点状脱落；③水煮15分钟后用专用胶带拉撕产生点状或片状脱落；④用专用橡皮头、1Kg力摩擦40次，有道子产生；⑤膜层擦拭或未擦拭出现龟裂纹、网状细道子。
改善思路：基片与膜层的结合是首要考虑的，其次是膜表面硬度光滑度以及膜应力。
膜强度不良的产生原因及对策：①基片与膜层的结合。
一般情况，在减反膜中，这是膜弱的主要原因。
由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上，而基片的表面由于光学冷加工的作用，总有一些破坏层，深入在破坏层的杂质（如水汽、油汽、清洗液、擦拭液、抛光粉等，其中水汽为主要），很难以用一般的方法去除干净，特别对于亲水性好，吸附力强的基片尤其如此。
当膜料分子堆积在这些杂质上时，就影响了膜层的附着，也就影响了膜强度。
此外，如果基片的亲水性差、吸附力差，对膜层的吸附也差，同样会影响膜强度。
硝材化学稳定性差，基片在前加工过程中流转过程中，表面已经受到腐蚀，形成了腐蚀层或水解层（也许是局部的、极薄的）。
膜层镀在腐蚀层或水解层上其吸附就差，膜牢固度不良。
基片表面有脏污、油斑、灰点、口水点等，局部膜层附着不良，造成局部膜牢固度不良。
改善对策：㈠加强去油去污处理，如果是超声波清洗，应重点考虑去油功能，并保证去油溶液的有效性；如若是手擦，可考虑先用碳酸钙粉擦拭后再清擦。
㈡加强镀前烘烤，条件许可，基片温度能达到300℃以上更好，恒温20分钟以上，尽可能使基片表面的水汽、油汽挥发。
镀膜产品常见不良分析、改善对策镀膜产品得不良,部分就是镀膜工序得本身造成得,部分就是前工程遗留得不良,镀膜最终得品质就是整个光学零件加工得(特别就是抛光、清洗)得综合反映,对策镀膜不良时必须综合考虑,才能真正找到不良产生得原因,对策改善才能取得成效。
一、膜强度膜强度就是镜片镀膜得一项重要指标,也就是镀膜工序最常见得不良项、膜强度得不良(膜弱)主要表现为:①擦拭或用专用胶带拉撕,产生成片脱落;②擦拭或用专用胶带拉撕,产生点状脱落;③水煮１5分钟后用专用胶带拉撕产生点状或片状脱落;④用专用橡皮头、1Kg力摩擦40次,有道子产生;⑤膜层擦拭或未擦拭出现龟裂纹、网状细道子。
改善思路:基片与膜层得结合就是首要考虑得,其次就是膜表面硬度光滑度以及膜应力。
膜强度不良得产生原因及对策:①基片与膜层得结合、一般情况,在减反膜中,这就是膜弱得主要原因。
由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上,而基片得表面由于光学冷加工得作用,总有一些破坏层,深入在破坏层得杂质(如水汽、油汽、清洗液、擦拭液、抛光粉等,其中水汽为主要),很难以用一般得方法去除干净,特别对于亲水性好,吸附力强得基片尤其如此。
当膜料分子堆积在这些杂质上时,就影响了膜层得附着,也就影响了膜强度。
此外,如果基片得亲水性差、吸附力差,对膜层得吸附也差,同样会影响膜强度、硝材化学稳定性差,基片在前加工过程中流转过程中,表面已经受到腐蚀,形成了腐蚀层或水解层(也许就是局部得、极薄得)。
膜层镀在腐蚀层或水解层上其吸附就差,膜牢固度不良、基片表面有脏污、油斑、灰点、口水点等,局部膜层附着不良,造成局部膜牢固度不良、改善对策:㈠加强去油去污处理,如果就是超声波清洗,应重点考虑去油功能,并保证去油溶液得有效性;如若就是手擦,可考虑先用碳酸钙粉擦拭后再清擦。
㈡加强镀前烘烤,条件许可,基片温度能达到300℃以上更好,恒温20分钟以上,尽可能使基片表面得水汽、油汽挥发。
镀膜产品常见不良分析、改善对策镀膜产品的不良，部分是镀膜工序的本身造成的，部分是前工程遗留的不良，镀膜最终的品质是整个光学零件加工的（特别是抛光、清洗）的综合反映，对策镀膜不良时必须综合考虑，才能真正找到不良产生的原因，对策改善才能取得成效。
一、膜强度膜强度是镜片镀膜的一项重要指标，也是镀膜工序最常见的不良项。
膜强度的不良（膜弱）主要表现为：①擦拭或用专用胶带拉撕，产生成片脱落；②擦拭或用专用胶带拉撕，产生点状脱落；③水煮15分钟后用专用胶带拉撕产生点状或片状脱落；④用专用橡皮头、1Kg力摩擦40次，有道子产生；⑤膜层擦拭或未擦拭出现龟裂纹、网状细道子。
改善思路：基片与膜层的结合是首要考虑的，其次是膜表面硬度光滑度以及膜应力。
膜强度不良的产生原因及对策：①基片与膜层的结合。
一般情况，在减反膜中，这是膜弱的主要原因。
由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上，而基片的表面由于光学冷加工的作用，总有一些破坏层，深入在破坏层的杂质（如水汽、油汽、清洗液、擦拭液、抛光粉等，其中水汽为主要），很难以用一般的方法去除干净，特别对于亲水性好，吸附力强的基片尤其如此。
当膜料分子堆积在这些杂质上时，就影响了膜层的附着，也就影响了膜强度。
此外，如果基片的亲水性差、吸附力差，对膜层的吸附也差，同样会影响膜强度。
硝材化学稳定性差，基片在前加工过程中流转过程中，表面已经受到腐蚀，形成了腐蚀层或水解层（也许是局部的、极薄的）。
膜层镀在腐蚀层或水解层上其吸附就差，膜牢固度不良。
基片表面有脏污、油斑、灰点、口水点等，局部膜层附着不良，造成局部膜牢固度不良。
改善对策：㈠加强去油去污处理，如果是超声波清洗，应重点考虑去油功能，并保证去油溶液的有效性；如若是手擦，可考虑先用碳酸钙粉擦拭后再清擦。
㈡加强镀前烘烤，条件许可，基片温度能达到300℃以上更好，恒温20分钟以上，尽可能使基片表面的水汽、油汽挥发。
