gps同步时钟在航天210所的成功案例2019年初，中国航天科工集团第二研究院二一〇研究所在与我公司进行多次交谈后，确认gps同步时钟的基本功能后，根据其要求做出满足使用的gps同步时钟。
在经过各种严格的测试环境后，仍然未出一次故障，210所对此很满意，已将我公司纳为时间频率行业唯一合格供应商。
一、gps同步时钟工作原理gps同步时钟是对现代高科技自动化系统中的计算机及控制装置等进行校时的高科技产品。
NTP协议用于把计算机或者其他的网络设备的时间同步到标准的UTC时间。
网络时钟服务器从GPS卫星上获取到UTC时间信号，并将这些标准的时间信息经过内部高科技处理后通过网口传输给网络系统中需要标准时间信息的设备，这样就可以实现整个系统内的时间同步。
世界上大多数国家采用的标准时间标度是基于地球自转的世界协调时和基于地球公转的公历，UTC时间可以通过多种途径传播。
GPS 卫星导航系统在每颗卫星上都安装有精密的原子钟，并由监测站经常进行校准。
卫星发送时间信息的同时也发送精确的时间信息。
GPS接收机接收此信息。
目前自动化系统采用的时间标准就是UTC时间。
二、有源同步和无源同步任何时间应用系统都应该具有维持时间增长和，该应用系统的用户获取时间的事实上已经成为世界上大多数时间应用系统的基本唯一途径就是访问系统的时间保持体系该时间保时间标准，所以研究持体系就是应用系统的内部时间基准很显然，用户计算机网络的时间同步必须研究有源同步，即必须引访问系统时间保持体系的过程就是用户将自己的时入GPS的时间信号才显得有绝对的意义，在这里，我钟与内部时间基准同步的过程。
由于该系统的内部们将计算机网络中能够起到维持时间增长、保持时间时间基准与外部时间没有关联，同步过程仅限于内稳定的体系称之为时间服务器部。
所以，我们可称之为无源同步或相对同步。
世界协调时与国际原子时保持一致，由于TAI是国际时间管理局将分布在世界25个国家的10多个原子时标经过加权平均以后得到的时间，并且，世界所有官方的标准时间系统都遵从UTC的跳秒。
HJ5436m 广播电视同步时钟模块HJ5436M是我公司精心设计、自行研制开发的一款高性能GPS同步时钟模块,内置恒温高稳晶振OCXO 和高精度授时型GPS接收机,采用大规模集成电路和泰福特专利GPS频率测控技术，产生并发送精确稳定的时间（1PPS）和频率信号（10MHz频率输出准确度<1E-12），广泛应用于DVB（数字视频广播）、DAB （数字音频广播）、DMB-TH等领域，为数字电视广播领域单频网适配器、上变频器、发射机、复用器、精密偏置激励器等设备提供高精度的时间和频率参考信号。
HJ5436M的1pps时间信息是GPS驯服晶振输出10MHz信号经过10,000,000次分频后得到1pps信号，是UTC时间基准的“复现”，同时正弦波信号相位严格同步于时钟频率信号，不受GPS秒脉冲短时间随机跳变带来的影响，这种特性特别适合于DVB（数字视频广播）、DAB（数字广播）、CDMA等领域。
HJ5436M具有智能学习算法，在驯服晶振过程中能够不断“学习”高稳晶振的漂移等特性，并将这些参数存入板载存储器中，当GPS出现异常或不可用时，HJ5436能够自动切换到保持模式（Hold-over mode），利用高效的智能保持算法，继续提供高可靠性的时间和频率基准信息输出，在短时间内保持较高的精度。
特点•1pps信号与10MHz信号相位一致•高效的智能保持算法•高准确度，24小时平均值优于1E-12•高性能工业级元器件，稳定可靠，MTBF>80000小时技术指标：5路，MCX/SMA/BNC任选输出信号10MHz标准正弦波，幅度≥10dBm，50Ω<1E-12（GPS锁定，24小时平均值）准确度<5E-10（GPS断开，保持24小时后）100ms <5E-11稳定度1s <5E-12 10s <1E-114路，MCX/SMA/BNC 任选，TTL 电平，50Ω 授时精度 50ns （1б）1us (GPS 断开4小时)1PPS保持精度20us （GPS 断开24小时）1路，RS232，NMEA0183，9600-N-8-1监控接口GPS 状态，系统信息选配 10MHz 、E1、B 码、422/485、PPS 、NTP 等 指示灯接口电源、GPS 、1PPS 、锁定显示接口液晶屏接口显示年月日时分秒和GPS 工作状态 12并行通道GPS 接收机接收L1,C/A 码信号-1575.42MHzGPS 接收机 BNC 接口OCXO 老化率5E-10尺寸240 X 120X 16 mm重量<260g电源12V DC 工作温度 -10℃～+50℃ 存贮温度 -25℃～+85℃ 湿度 95％无冷凝物理及环境参数功耗启动<20W工作<15WOEM板1块高灵敏度授时天线1个30米电缆1根标准配置安装支架1套中文说明书1本20X2液晶屏1块指示灯电路板1块Opt B IRIG-B码输出Opt BD 北斗时钟源输入Opt E 电信E1信号输出Opt F DCF77码输出选件Opt N NTP模块输出Opt R 内置铷原子钟守时避雷器、加长天线电缆可按客户需求定制，输出485、422等信息；供电方式可选48V、24V、12V等。
基于北斗授时的时钟驯服系统设计刘铁强;霍婧【摘要】针对用时设备对时频信号精度越来越高的需求,设计了一种基于北斗授时的时钟驯服系统.利用北斗授时秒脉冲(1 pps)长期稳定性高的特点,结合恒温晶振(OCXO)优良的短期稳特性,使用时间数字转换器(TDC)测量OCXO与北斗授时1 pps时差信息,并对时差结果进行数字滤波处理,根据时差结果对OCXO进行实时控制,获得高精度的时间频率信号以满足用时设备的需求.测试结果表明,驯服后的OCXO频率准确度优于1×10-12天,授时精度优于30 ns.【期刊名称】《无线电工程》【年(卷),期】2018(048)007【总页数】4页(P569-572)【关键词】北斗授时;时钟驯服;时间数字转换器;恒温晶振【作者】刘铁强;霍婧【作者单位】中国电子科技集团公司第五十四研究所, 河北石家庄 050081;卫星导航系统与装备技术国家重点实验室, 河北石家庄 050081;中国电子科技集团公司第五十四研究所, 河北石家庄 050081【正文语种】中文【中图分类】TN2530 引言时间是物理学中7个基本物理量之一，与人们的日常生活、科技发展密切相关。
在测控与通信系统中，随着技术探索的进步，对时间频率基准源的精度要求越来越高。
高精度的频率源(如氢原子钟、铯原子钟和铷原子钟)能够为测控与通信系统提供高精度的时间频率基准，但价格高，难以普及使用[1]。
常用的OCXO等二级频标价格低廉，体积较小，但受晶体老化和温度等因素的影响，其输出频率漂移率较大，约为5×10-8/月，长期稳定度较差，很难满足测控与通信系统需求[2]。
随着我国北斗卫星导航系统的发展[3]，北斗授时在军民各领域中得到了广泛应用，本文利用北斗授时的特点对本地OCXO进行驯服，能够有效解决OCXO由于老化以及长期稳定性差带来频率漂移等问题。
利用北斗授时校准本地OCXO，需要测量北斗授时1 pps信号与OCXO分频产生1 pps信号的时间差，通过时间差计算频率偏差，再根据频率偏差改变OCXO的压控电压实现对OCXO的校准。

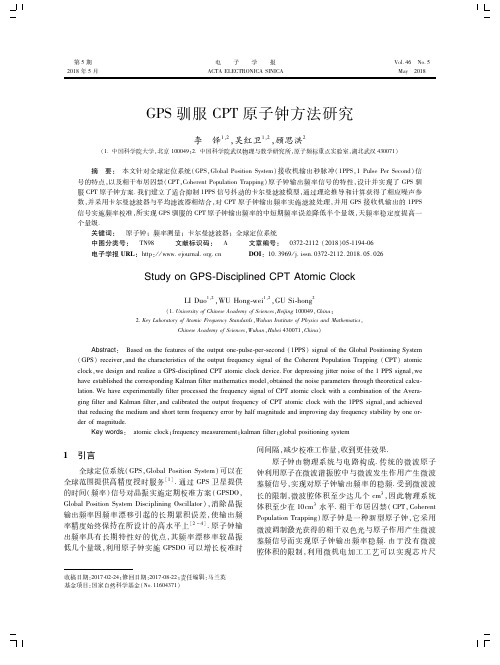

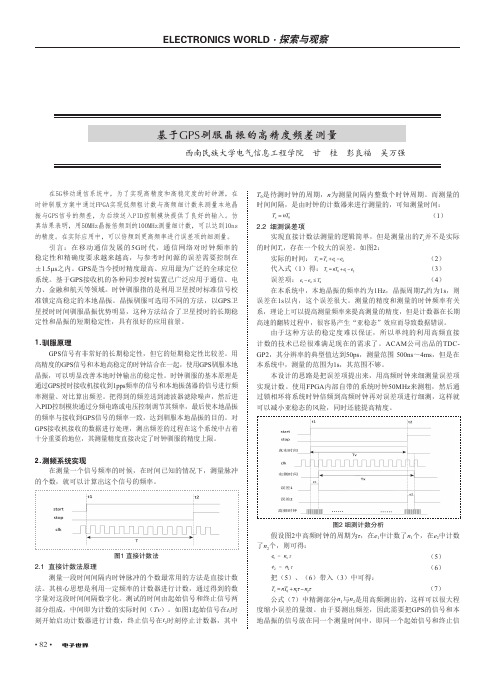

• 82•基于GPS驯服晶振的高精度频差测量西南民族大学电气信息工程学院 甘 桂 彭良福 吴万强在5G移动通信系统中，为了实现高精度和高稳定度的时钟源，在时钟驯服方案中通过FPGA实现低频粗计数与高频细计数来测量本地晶振与GPS信号的频差，为后续送入PID控制模块提供了良好的输入。
