晶振怎么选？有哪些注意点？这里有详细说明！1.引言1.1 概述晶振是一种电子元件，广泛应用于电子设备中的时钟电路、计时器、通信系统等领域。

它主要用于产生稳定的时钟信号，确保电子设备的正常运行。

在电子设备中，晶振起到了至关重要的作用。

它能够提供稳定、准确的时钟信号，使得电子设备能够按照预定的时序工作。

通过晶振产生的时钟信号，我们可以精确地控制各个元器件的工作状态，从而保证整个电子系统的稳定性和可靠性。

在选择晶振的时候，需要考虑一些注意点。

首先，需要确定所需的频率范围。

不同的应用场景对晶振的频率要求是不同的，因此我们需要根据具体的需求来选择适合的频率范围。

其次，需要考虑晶振的稳定性和准确性。

晶振的稳定度和准确度决定了时钟信号的精度，对于一些对时间要求较高的应用场景，我们需要选择稳定性和准确度较高的晶振。

此外，还需要考虑晶振的尺寸和功耗。

不同的应用场景对晶振的尺寸和功耗要求也是不同的，我们需要根据具体的应用来选择适合的晶振类型。

总结起来，选择晶振时需要考虑频率范围、稳定性、准确性、尺寸和功耗等因素。

根据具体的应用需求，在这些因素中找到一个平衡点，选择合适的晶振，将有助于确保电子设备的正常运行和稳定性。

在进行晶振选择时，我们可以参考一些相关的技术规范和数据手册，以便更好地理解和评估不同晶振的性能指标，从而做出明智的决策。

1.2文章结构1.2 文章结构本文将按照以下结构进行叙述，以便读者更好地了解晶振的选择要点和注意事项。

第一部分是引言。

在引言中，我们将概述晶振的作用，并明确本文的目的。

第二部分是正文。

正文将分为两个小节，分别介绍晶振的作用以及晶振的选择要点。

在2.1小节中，我们将详细介绍晶振的作用。

晶振作为电子设备中的重要元件，其作用十分关键。

我们将从频率稳定性、时钟精确性以及电路可靠性等方面逐一进行讲解，以帮助读者充分了解晶振的重要性。

在2.2小节中，我们将重点介绍晶振的选择要点。

在选择晶振时，需要考虑多种因素，如频率稳定性、温度特性、功耗以及封装形式等。

晶振主要参数介绍晶振是一种被广泛应用于电子设备中的关键元件，它能够产生一定频率的交变电场，用于驱动数字系统的时钟信号。

晶振的主要参数是指影响晶振性能和稳定性的关键指标，包括频率稳定性、频率漂移、负载能力等。

本文将详细介绍晶振的主要参数，以及这些参数对晶振性能的影响。

频率稳定性频率稳定性是晶振的一个重要参数，它指的是晶振输出频率的稳定程度。

频率稳定性可以通过频率偏差来描述，即晶振输出频率与额定频率之间的差异。

频率稳定性的单位通常为ppm（百万分之一）。

晶振的频率稳定性取决于晶振内部的谐振器结构和工艺技术。

一般来说，晶振的频率稳定性越高，其输出的时钟信号越准确可靠。

频率漂移频率漂移是指晶振输出频率随环境温度变化而发生的变化。

由于晶体的物理特性受温度的影响，晶振的频率也会随温度的变化而发生漂移。

频率漂移通常用ppm/℃（百万分之一/摄氏度）来表示，它可以通过温度系数来计算，即单位温度变化下频率发生的变化。

频率漂移对于某些应用场合来说非常重要，特别是对于需要高精度时钟信号的系统。

原因频率漂移的主要原因是晶体振荡器内部晶体的温度特性。

晶体振荡器中的振荡回路包含晶体谐振器，而晶体谐振器的频率与其温度特性密切相关。

晶体振荡器在工作过程中会产生一定的热量，这将会影响晶体振荡器的温度，从而导致频率漂移。

不同品牌和型号的晶振在频率漂移方面表现也有所不同，所以在选择晶振时需要考虑其频率漂移特性。

解决方法为了解决频率漂移问题，可以采取以下方法：1.选择温度补偿晶振：温度补偿晶振是一种内部集成了温度补偿电路的晶振，它能够根据温度变化自动调整其输出频率，从而达到抵消频率漂移的效果。

2.冷却措施：对于一些特殊应用场合，可以采取冷却措施来降低晶振的工作温度，从而减小频率漂移。

负载能力负载能力是晶振的另一个重要参数，它指的是晶振能够驱动的最大负载电容。

晶振内部的谐振器结构会产生振荡信号，这个信号需要通过负载电容来加载，负载能力可以用来描述晶振输出信号的负载能力。

目前来说说晶振的标称频率在1 ~ 200 MHz之间，如3.2768MHz、8MHz、12MHz、24MHz、125MHz等，这些都是晶振的参数。

对于更高的输出频率，通常使用PLL将低频倍频至1GHz以上，这些都是常见的晶振参数的，当然对于详细的参数，建议大家可以直接询问我们客服，我们可以根据用户的需求进行推荐或定制适合您的参数，因为现在晶振的参数有很多种哦。

参数一：精度要求SMD 晶振的最高精度通常是10PPM，这是相当常见的。

特殊精度要求需要订单。

其次依次分布15ppm、20ppm、25ppm、30ppm、50ppm 的等级。

插件晶振以气缸晶振为例。

5ppm是钢瓶晶振的最高精度，其次是10ppm、20ppm和30ppm。

参数二：负载电容负载电容有时候是一个很重要的参数。

如果晶振的负载电容与晶振外接两端连接的电容参数匹配不正确，容易造成频率偏移、精度误差等。

这将导致产品无法满足最终精度要求。

当然也有厂家对负载电容的参数要求不是特别严格。

那么我们来说一个音叉晶体。

常见的负载电容有6PF、7PF、9PF、12.5PF；20PF和12PF是MHZ 晶振中最常见的负载电容，其次是8PF、9PF、15PF和18PF。

负载电容CL是电路中晶体两端的总有效电容，不是晶振外部匹配电容，主要影响负载谐振频率和等效负载谐振电阻，并与晶体一起决定振荡器电路的工作频率。

通过调整负载电容，振荡器的工作频率可以微调到标称值。

参数三：频率单位通常分为KHZ和MHZ。

对于有源晶振和无源晶振，32.768既有KHZ 单位，也有MHZ单位，所以频率单位必须标准明确。

标称频率(正常频率)标准频率，如8MHz、26MHz、32.768KHz等。

参数四：温度频率差表示特定温度范围内工作频率与参考温度的允许偏差，单位为ppm。

值越小，精确度越高。

1MHz是晶振，1 PPM是1Hz的偏差。

负载电容CL负载电容是指晶振正常振荡所需的电容。

为了使晶体正常工作，需要在晶体两端连接外部电容，以匹配晶体的负载电容。

晶振的精度参数详解以晶振的精度参数详解为题，我们将详细介绍晶振的精度参数，包括频率精度和稳定度。

一、频率精度：晶振的频率精度是指晶振输出的频率与其标称频率之间的差异。

频率精度通常以ppm（百万分之一）或ppb（十亿分之一）为单位进行表示。

频率精度越高，晶振输出的频率与标称频率的差异越小，晶振的性能越好。

频率精度受到多种因素的影响，主要包括晶振的制造工艺、晶体材料的质量以及外部环境的温度和压力等。

制造工艺的不同会导致晶振的频率精度有所差异，而晶体材料的质量也会直接影响晶振的频率稳定性。

二、稳定度：晶振的稳定度是指晶振输出频率在一定时间范围内的变化程度。

稳定度通常以ppm为单位进行表示。

稳定度越高，晶振的频率变化越小，晶振的性能越好。

稳定度受到多种因素的影响，主要包括晶振的温度特性、老化效应以及外部环境的温度和压力等。

晶振的温度特性是指晶振频率随温度变化的规律，一般情况下，晶振频率会随温度的升高而增加。

晶振的老化效应是指晶振的频率在长时间使用过程中会发生变化，通常情况下，晶振的频率会随时间的推移而逐渐降低。

为了提高晶振的频率精度和稳定度，制造商通常会采用一些技术手段。

例如，采用高精度的晶体材料、优化晶振的制造工艺、加入温度补偿电路等。

这些技术手段可以有效地提高晶振的性能，使其在各种应用场景下都能够稳定可靠地工作。

总结起来，晶振的精度参数包括频率精度和稳定度。

频率精度是指晶振输出的频率与其标称频率之间的差异，而稳定度是指晶振输出频率在一定时间范围内的变化程度。

这些参数对于晶振的性能至关重要，制造商通常会通过优化晶振的制造工艺和采用一些技术手段来提高晶振的频率精度和稳定度。

只有在频率精度和稳定度都达到要求的情况下，晶振才能在各种应用场景下稳定可靠地工作。

温补晶振的几个主要参数
温补晶振是一种用于提高电子元件精度的技术，其主要参数包括
频率稳定度、温度系数、工作温度范围、工作电压等。

首先，频率稳定度是温补晶振的一个重要参数。

它表示晶振在不
同温度、电压和负载等条件下输出频率的稳定程度。

一个高质量的温
补晶振应具有高的频率稳定度，可以使电子设备在复杂环境下保持稳
定工作。

其次，温度系数也是一个关键参数。

它表示晶振的输出频率随着
温度的变化而产生的变化。

一个低温度系数的晶振可以保持在一个较
小的温度范围内保持稳定输出，从而提高电子设备的运行效率和精度。

此外，工作温度范围也是一个重要的参数。

它表示晶振可以在哪
些温度范围内稳定工作。

一般来说，工作温度范围越宽，晶振的使用
范围也就越广泛。

最后，工作电压是一个需要注意的参数。

它表示晶振在哪些电压
下可以正常工作。

如果工作电压不匹配，晶振就很难正常工作，可能
会产生不稳定的输出。

因此，在选择温补晶振时，需要根据实际需求选择具备合适参数
的晶振。

同时，在使用过程中还要注意对晶振进行正确的安装，避免
操作不当等因素对晶振的影响。

晶振主要参数频率准确度在标称电源电压、标称负载阻抗、基准温度(252℃)以及其他条件保持不变，技术'＞晶体振荡器的频率相对与其规定标称值的最大允许偏差，即(f⅛aχ-fπιin)∕fθ;温度稳定度其他条件保持不变，在规定温度范围内晶体振荡器输出频率的最大变化量相对于温度范围内输出频率极值之和的允许频偏值，即(fmaχ-fmin)/(fmax+fmin)；频率调节范围通过调节晶振的某可变元件改变输出频率的范围。

调频(压控)特性包括调频频偏、调频灵敏度、调频线性度。

①调频频偏：压控晶体振荡器控制电压由标称的最大值变化到最小值时输出频率差。

②调频灵敏度：压控晶体振荡器变化单位外加控制电压所引起的输出频率的变化量。

③调频线性度：是一种与理想直线(最小二乘法)相比较的调制系统传输特性的量度。

负载特性其他条件保持不变，负载在规定变化范围内晶体振荡器输出频率相对于标称负载下的输出频率的最大允许频偏。

电压特性其他条件保持不变，电源电压在规定变化范围内晶体振荡器输出频率相对于标称电源电压下的输出频率的最大允许频偏。

杂波输出信号中与主频无谐波(副谐波除外)关系的离散频谱分量与主频的功率比，用dBc表示。

谐波谐波分量功率Pi与载波功率PO之比，用dBc表示。

频率老化在规定的环境条件下，由于元件(主要是石英谐振器)老化而引起的输出频率随时间的系统漂移过程。

通常用某一时间间隔内的频差来量度。

对于高稳定晶振，由于输出频率在较长的工作时间内呈近似线性的单方向漂移，往往用老化率(单位时间内的相对频率变化)来量度。

日波动指振荡器经过规定的预热时间后，每隔一小时测量一次,连续测量24小时,将测试数据按S=(fmaχ-fmin)∕fθ式计算，得到日波动。

开机特性在规定的预热时间内，振荡器频率值的最大变化，用V=(fmaχ-fmin)∕fθ表示。

相位噪声短期稳定度的频域量度。

用单边带噪声与载波噪声之比？(f)表示，？(f)与噪声起伏的频谱密度S6(f)和频率起伏的频谱密度Sy(f)直接相关，由下式表示：f2S(f)=fO2Sy(f)=2f2?(f)f—傅立叶频率或偏离载波频率；f0一载波频率。

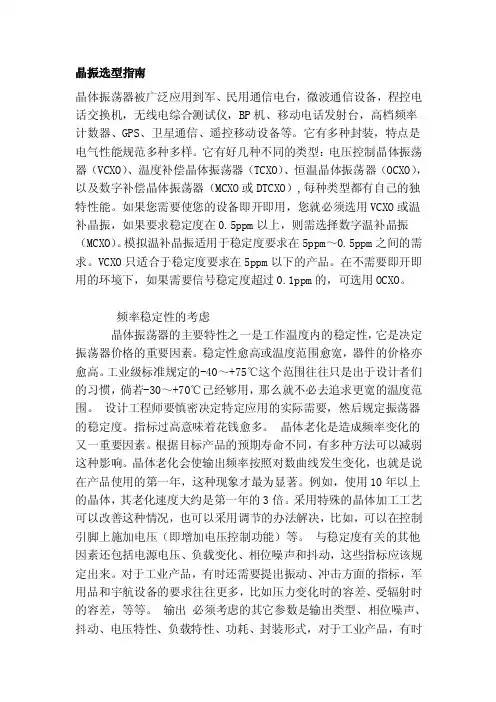

晶振选型指南晶体振荡器被广泛应用到军、民用通信电台，微波通信设备，程控电话交换机，无线电综合测试仪，BP机、移动电话发射台，高档频率计数器、GPS、卫星通信、遥控移动设备等。

它有多种封装，特点是电气性能规范多种多样。

它有好几种不同的类型：电压控制晶体振荡器（VCXO）、温度补偿晶体振荡器（TCXO）、恒温晶体振荡器（OCXO），以及数字补偿晶体振荡器（MCXO或DTCXO）,每种类型都有自己的独特性能。

如果您需要使您的设备即开即用，您就必须选用VCXO或温补晶振，如果要求稳定度在0.5ppm以上，则需选择数字温补晶振（MCXO）。

模拟温补晶振适用于稳定度要求在5ppm～0.5ppm之间的需求。

VCXO只适合于稳定度要求在5ppm以下的产品。

在不需要即开即用的环境下，如果需要信号稳定度超过0.1ppm的，可选用OCXO。

频率稳定性的考虑晶体振荡器的主要特性之一是工作温度内的稳定性，它是决定振荡器价格的重要因素。

稳定性愈高或温度范围愈宽，器件的价格亦愈高。

工业级标准规定的-40～+75℃这个范围往往只是出于设计者们的习惯，倘若-30～+70℃已经够用，那么就不必去追求更宽的温度范围。

设计工程师要慎密决定特定应用的实际需要，然后规定振荡器的稳定度。

指标过高意味着花钱愈多。

晶体老化是造成频率变化的又一重要因素。

根据目标产品的预期寿命不同，有多种方法可以减弱这种影响。

晶体老化会使输出频率按照对数曲线发生变化，也就是说在产品使用的第一年，这种现象才最为显著。

例如，使用10年以上的晶体，其老化速度大约是第一年的3倍。

采用特殊的晶体加工工艺可以改善这种情况，也可以采用调节的办法解决，比如，可以在控制引脚上施加电压（即增加电压控制功能）等。

与稳定度有关的其他因素还包括电源电压、负载变化、相位噪声和抖动，这些指标应该规定出来。

对于工业产品，有时还需要提出振动、冲击方面的指标，军用品和宇航设备的要求往往更多，比如压力变化时的容差、受辐射时的容差，等等。

晶振的四个重要参数晶振，全称晶体振荡器，它能够产生中央处理器（CPU）执行指令所必须要的时钟频率信号，CPU一切指令的执行都是建立在这个基础上的，时钟信号频率越高，通常CPU的运行速度也就越快。

凡是包含CPU的电子产品，其中至少含有一个时钟源，哪怕我们在电路板中看不到实际的振荡电路，那也是晶振在芯片内部被集成，往往被人们称之为电路系统的心脏。

一旦心脏停止跳动，整块电路板可能出现瘫痪的状况。

因此晶振的质量问题是很多厂商放在第一位的最终抉择的考虑基础！所以很多客户对日系晶振有了十足的信任感，近年来台系的TXC晶振在国内厂商也有了较高的重视度晶振质量的好坏由什么决定了？有人会说从外观的崭新程度分辨，或者是外包装，又或者产品印字标识。

这一切真的能有助于我们分辨晶振的好坏吗？像晶振这样的电子元器件拿在手上我们是无法判断其好坏程度的，通常晶振人所指的坏即是在电路工作中晶振不起振，或者时而稳定时而不稳定的现象！那么这一切现象终究是归根于质量问题还是晶振参数？晶振不可忽视的四个参数1，频率单位，频率单位通常分为KHZ与MHZ，而对于有源晶振和无源晶振来讲，32.768既存在KHZ的单位，也存在MHZ的单位，因此频率的单位一定要标准清晰。

2，精度要求，贴片晶振最高精度通常为10PPM比较常见，比较特殊的精度要求得订货。

其次15ppm，20ppm，25ppm，30ppm，50ppm的等级依次分布。

插件晶振以圆柱晶振为例，5ppm是其圆柱晶振中精度最高的一个等级，其次10ppm，20ppm，30ppm.3，负载电容，负载电容有时候是一个非常至关重要的参数，如果晶振的负载电容与晶振外部两端连接的电容参数匹配不正确的话，很容易造成频率偏差，精度误差等等，从而导致产品无法达到最终的精准要求。

当然也存在对负载电容参数不是特别严格的厂家，那么我们说说关于音叉晶体一块，常见的负载电容有6PF，7PF，9PF，12.5PF；MHZ晶振常见的负载电容以20PF和12PF最为广泛，其次8PF，9PF，15PF，18PF等等比较常用。

晶振主要参数晶振是一种电子元件，可以将电信号转换成机械振动信号，广泛应用于电子产品中。

晶振的主要参数包括频率、精度、稳定性、温度系数、负载能力等。

1. 频率：晶振的频率是指其振荡的频率，通常用赫兹（Hz）表示。

不同的应用需要不同的频率，常见的频率有4MHz、8MHz、16MHz等。

频率越高，晶振的精度和稳定性就越高，但成本也越高。

2. 精度：晶振的精度是指其输出频率与标称频率之间的偏差，通常用ppm（百万分之几）表示。

例如，一个10MHz的晶振，如果其精度为±50ppm，那么其实际输出频率可能在10MHz的基础上偏差不超过500Hz。

精度越高，晶振的稳定性就越好，但成本也越高。

3. 稳定性：晶振的稳定性是指其输出频率在长时间使用中的变化程度，通常用ppm/年表示。

例如，一个10MHz的晶振，如果其稳定性为±10ppm/年，那么在一年的时间内，其输出频率可能会发生不超过100Hz的变化。

稳定性越高，晶振的可靠性就越好，但成本也越高。

4. 温度系数：晶振的温度系数是指其输出频率随温度变化的程度，通常用ppm/℃表示。

例如，一个10MHz的晶振，如果其温度系数为±10ppm/℃，那么在温度变化1℃的情况下，其输出频率可能会发生不超过100Hz的变化。

温度系数越小，晶振的稳定性就越好，但成本也越高。

5. 负载能力：晶振的负载能力是指其能够驱动的负载电容的大小，通常用pF表示。

例如，一个10MHz的晶振，如果其负载能力为20pF，那么其输出频率可能会因为负载电容的变化而发生不超过100Hz的变化。

负载能力越大，晶振的适用范围就越广，但成本也越高。

总之，晶振的主要参数包括频率、精度、稳定性、温度系数、负载能力等，不同的应用需要不同的参数。

在选择晶振时，需要根据具体的应用需求来选择合适的晶振，以保证系统的稳定性和可靠性。
