间隙配合

.

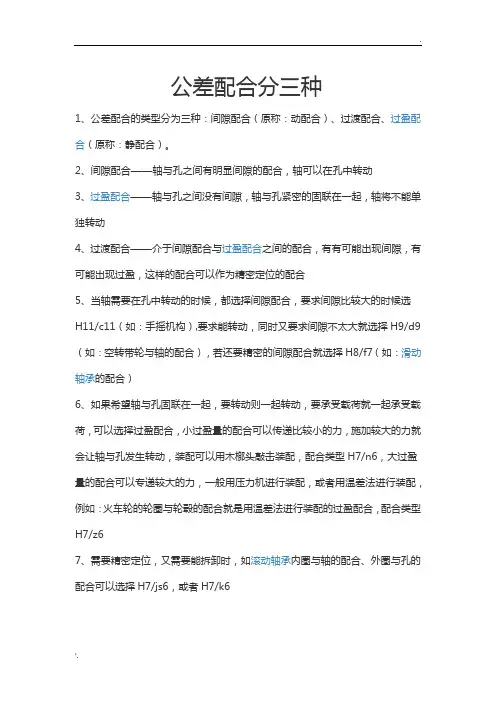

'. 公差配合分三种
1、公差配合的类型分为三种：间隙配合（原称：动配合）、过渡配合、过盈配合（原称：静配合）。

2、间隙配合——轴与孔之间有明显间隙的配合，轴可以在孔中转动
3、过盈配合——轴与孔之间没有间隙，轴与孔紧密的固联在一起，轴将不能单独转动
4、过渡配合——介于间隙配合与过盈配合之间的配合，有有可能出现间隙，有可能出现过盈，这样的配合可以作为精密定位的配合
5、当轴需要在孔中转动的时候，都选择间隙配合，要求间隙比较大的时候选
H11/c11（如：手摇机构）,要求能转动，同时又要求间隙不太大就选择H9/d9（如：空转带轮与轴的配合），若还要精密的间隙配合就选择H8/f7（如：滑动轴承的配合）
6、如果希望轴与孔固联在一起，要转动则一起转动，要承受载荷就一起承受载荷，可以选择过盈配合，小过盈量的配合可以传递比较小的力，施加较大的力就会让轴与孔发生转动，装配可以用木榔头敲击装配，配合类型H7/n6，大过盈量的配合可以专递较大的力，一般用压力机进行装配，或者用温差法进行装配，例如：火车轮的轮圈与轮毂的配合就是用温差法进行装配的过盈配合，配合类型H7/z6
7、需要精密定位，又需要能拆卸时，如滚动轴承内圈与轴的配合、外圈与孔的配合可以选择H7/js6，或者H7/k6。

1）IT01、IT0、IT1级公差一般用于高精度量块和其 它精密标准量块的尺寸。 2）IT2~IT5级公差用于特别精密的零件尺寸。 3）IT5（孔到IT6）级公差用于高精度和重要表面的 配合尺寸； 4）IT6（孔到IT7）级公差用于零件较精密的配合尺 寸； 5）IT7~IT8级用于一般精度要求的配合尺寸； 6）IT9~IT10级常用于一般要求的配合尺寸，或精度 要求较高的与键配合的槽宽尺寸。 7）IT11~IT12级公差用于不重要的配合尺寸。 8）IT12~IT18级公差用于未注公差的尺寸。
3、配合公差
允许间隙或过盈的变动量称为配合公差。 间隙配合：配合公差=最大间隙—最小间隙 过盈配合：配合公差=最大过盈—最小过盈 过渡配合：配合公差=最大间隙—最大过盈
配合公差=轴公差+孔公差
四、标准公差系列与基本偏差系列
1. 标准公差：国标规定用以确定公差带大小的 任一公差。表2-1
2、公差等级
选择公差与配合的原则是在保证机械产 品基本性能的前提下，充分考虑制造的可 行性，并应使制造成本最低。
3. 公差等级的选用
选用的原则如下： (1) 对于基本尺寸≤500mm的轴孔配合，当标准公 差 ≤IT8时，国家标准推荐孔比轴低一级相配合； 但当标准公差＞ IT8 级或基本尺寸＞ 500mm 的配 合，推荐采用同级孔、轴配合。 (2) 选择公差等级，既要满足设计要求，又要 ei = es – IT
（2）孔的基本偏差
当基本尺寸≤ 500mm 时，孔的基本偏差 是从轴的基本偏差换算得来的。 孔与轴基本偏差换算的前提是： “基本偏差代号相当时，应保持配合相同”。
五、公差与配合的基准制与公差等级
1. 基准制的选用：
一般情况下，应优先选用基孔制。 2. 公差与配合的选用 选择公差与配合的主要内容有： 1）确定基准制； 2）确定公差等级； 3）确定配合种类。

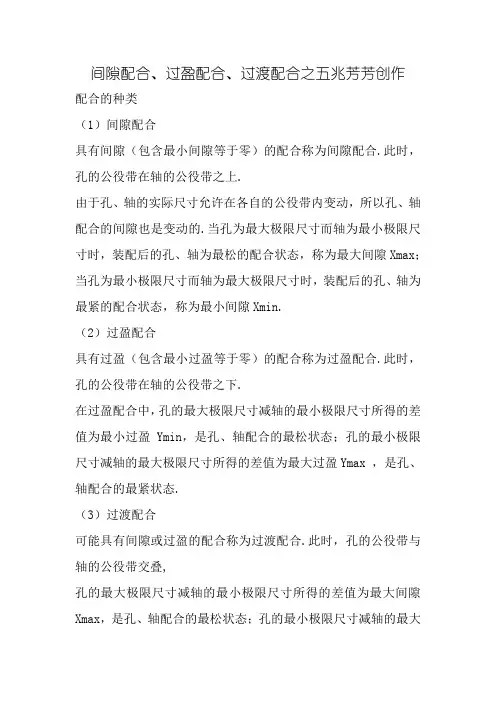

间隙配合、过盈配合、过渡配合之五兆芳芳创作
配合的种类
（1）间隙配合
具有间隙（包含最小间隙等于零）的配合称为间隙配合.此时，孔的公役带在轴的公役带之上.
由于孔、轴的实际尺寸允许在各自的公役带内变动，所以孔、轴配合的间隙也是变动的.当孔为最大极限尺寸而轴为最小极限尺寸时，装配后的孔、轴为最松的配合状态，称为最大间隙Xmax；当孔为最小极限尺寸而轴为最大极限尺寸时，装配后的孔、轴为最紧的配合状态，称为最小间隙Xmin.
（2）过盈配合
具有过盈（包含最小过盈等于零）的配合称为过盈配合.此时，孔的公役带在轴的公役带之下.
在过盈配合中，孔的最大极限尺寸减轴的最小极限尺寸所得的差值为最小过盈Ymin，是孔、轴配合的最松状态；孔的最小极限尺寸减轴的最大极限尺寸所得的差值为最大过盈Ymax ，是孔、轴配合的最紧状态.
（3）过渡配合
可能具有间隙或过盈的配合称为过渡配合.此时，孔的公役带与轴的公役带交叠,
孔的最大极限尺寸减轴的最小极限尺寸所得的差值为最大间隙Xmax，是孔、轴配合的最松状态；孔的最小极限尺寸减轴的最大
极限尺寸所得的差值为最大过盈Ymax ，是孔、轴配合的最紧状态.
三种配合类此外区别
（1）间隙配合
a．孔的实际尺寸永远大于或等于轴的实际尺寸
b．孔的公役带在轴的公役带的上方
c．允许孔轴配合后能产生相对运动
（2）过盈配合
a．孔的实际尺寸永远小于或等于轴的实际尺寸
b．孔的公役带在轴的公役带的下方
c．允许孔轴配合后使零件位置固定或传递载荷
（3）过渡配合
a．孔的实际尺寸可能大于或小于轴的实际尺寸
b．孔的公役带与轴的公役带相互交叠
c．孔轴配应时，可能存在间隙，也可能存在过盈。

在间隙配合中孔的公差带在轴的公差带在机械工程领域中，轴和孔的配合公差是非常重要的。

其中，间隙配合和中孔配合是常见的一种类型，它们在轴的公差带和孔的公差带上的应用有一些特殊的要求和注意事项。

我们来了解一下间隙配合。

间隙配合是指轴和孔的配合，轴的公差带大于孔的公差带，使得轴能够在孔中能够自由地旋转或滑动。

在这种配合中，轴和孔之间会有一定的间隙，这个间隙可以用于润滑剂的流通，以减少摩擦和磨损。

同时，间隙配合还可以容纳一定的热胀冷缩，提高装配的精度和可靠性。

间隙配合的公差带一般采用制造公差的上限和下限，以保证轴和孔的配合质量。

轴的公差带的上限要小于孔的公差带的下限，以确保轴能够顺利地装配在孔中。

同时，轴和孔的公差带的选择要根据具体的应用需求和工作条件来确定，以实现最佳的配合效果。

接下来，我们来了解一下中孔配合。

中孔配合是指轴和孔的配合，轴的公差带小于孔的公差带，使得轴能够紧固地装配在孔中。

在这种配合中，轴和孔之间没有间隙，能够实现精确的定位和传递力矩。

中孔配合适用于需要保证装配精度和传递力矩的场合，如传动装置、机械密封等。

中孔配合的公差带的选择也要根据具体的应用需求和工作条件来确定。

一般情况下，轴的公差带的上限要小于孔的公差带的下限，以确保轴能够紧固地装配在孔中。

同时，中孔配合还要考虑到装配的方便性和效率，避免过紧或过松的配合。

在实际的工程应用中，间隙配合和中孔配合的选择和设计是非常重要的。

合理的配合设计能够保证装配的精度和可靠性，提高机械设备的工作效率和寿命。

因此，工程师们需要根据具体的应用需求和工作条件，合理选择轴的公差带和孔的公差带，确保轴和孔的配合质量。

总结起来，间隙配合和中孔配合是轴和孔配合的常见类型。

在这两种配合中，轴的公差带和孔的公差带的选择要根据具体的应用需求和工作条件来确定。

合理的配合设计能够保证装配的精度和可靠性，提高机械设备的工作效率和寿命。

因此，在工程设计和制造过程中，工程师们需要充分考虑配合公差的选择和设计，确保轴和孔的配合质量。
