浙江理工大学模拟电子技术基础期末考试试题(A)

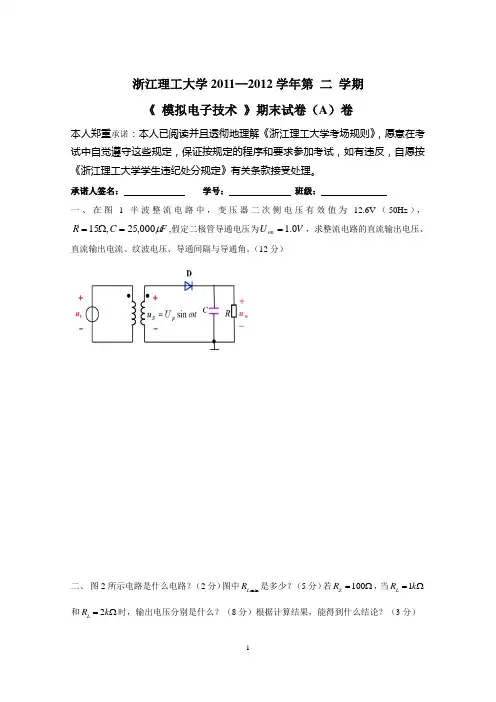

浙江理工大学2011—2012学年第 二 学期 《 模拟电子技术 》期末试卷（A ）卷本人郑重承诺：本人已阅读并且透彻地理解《浙江理工大学考场规则》，愿意在考试中自觉遵守这些规定，保证按规定的程序和要求参加考试，如有违反，自愿按《浙江理工大学学生违纪处分规定》有关条款接受处理。

承诺人签名： 学号： 班级：一、在图1半波整流电路中，变压器二次侧电压有效值为12.6V （50Hz ），F C R μ000,25,15=Ω=,假定二极管导通电压为V U on 0.1=，求整流电路的直流输出电压、直流输出电流、纹波电压、导通间隔与导通角。

（12分）二、 图2所示电路是什么电路？（2分）图中min L R 是多少？（5分）若100Z R =Ω，当1L R k =Ω和2L R k =Ω时，输出电压分别是什么？（8分）根据计算结果，能得到什么结论？（3分）三、已知已知V U V A K M R k R V U TN n G D D D 1/2602103.32==Ω=Ω==、、、、μ ，计算图3所示两电阻偏置MOSFET 放大电路的工作点Q(DS D U I 、)，判断晶体管工作区域。

（10分）-V3.3+四、电路如图4所示，晶体管的 ＝100。

A 、R i和R o；（12分）（1）求电路的Q点、u（2）若电容C e开路，则将引起电路的哪些动态参数发生变化？如何变化？（6分）五、设计一个比例运算电路，要求输入电阻R i＝20kΩ，比例系数为－100。

（10分）六、判断图5所示电路能否正常放大输入信号？（2分）为什么？（3分）如果在T的栅极和电源间接上一个电阻R，对电路有什么影响？（3分）画出修改后的交流小信号电路模型（5分）。

写出放大倍数表达式。

（3分）七、图6所示的功率放大器产生8V p-p的正弦波，确定其效率。

（8分）八、图9所示电路中，R1＝200Ω、R2是200Ω可调电阻，假设7805的静态电流为6mA，计算输出电压U O的取值范围。

模拟电子技术基础期末考试试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，放大器的输入信号频率增加时，其放大倍数将（）A. 增加B. 减少C. 不变D. 无法确定答案：B2. 在放大电路中，静态工作点的选择应保证（）A. 电压放大倍数最大B. 功耗最小C. 失真最小D. 静态工作点位于交流负载线的中点答案：D3. 以下哪种电路属于电流串联负反馈（）A. 射极输出器B. 电压串联负反馈C. 电流并联负反馈D. 电压并联负反馈答案：A4. 在运算放大器的线性区，其输出电压与输入电压的关系为（）A. Vo = A (V+ - V-)B. Vo = A (V- - V+)C. Vo = A (V+ + V-)D. Vo = A (V+ V-)答案：A5. 以下哪种滤波器具有高通特性（）A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：B6. 以下哪种电路可以实现模拟乘法运算（）A. 比较器B. 积分器C. 微分器D. 乘法器答案：D7. 在模拟乘法器中，两个输入信号的频率分别为ω1和ω2，输出信号的频率可能包含以下哪些成分（）A. ω1B. ω2C. ω1 + ω2D. ω1 - ω2答案：ABCD8. 在运放组成的积分器电路中，输入信号为正弦波，输出信号波形为（）A. 正弦波B. 余弦波C. 直线D. 抛物线答案：D9. 以下哪种电路可以实现电压-频率转换（）A. 电压比较器B. 电压跟随器C. 电压-频率转换器D. 电压-电流转换器答案：C10. 在模拟电子技术中，以下哪种电路属于模拟乘法器（）A. 二极管乘法器B. 模拟乘法器C. 电压放大器D. 电流放大器答案：B二、填空题（每题2分，共20分）1. 放大器的输入信号频率增加时，其放大倍数将______（填“增加”、“减少”、“不变”）。

答案：减少2. 放大电路中，静态工作点的选择应保证静态工作点位于______（填“交流负载线的中点”、“输入特性曲线的中点”、“输出特性曲线的中点”）。

《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。

二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。

0.70.30.20.52．半导体具有____特性、____特性和____的特性。

掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。

烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。

最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。

0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。

击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。

I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。

波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。

晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。

0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。

1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

模拟电⼦技术基础试卷及答案（期末）第1章直流电路习题解答1.1 在图1.1所⽰电路中，（1）选d 为参考点，求a V 、b V 和c V ；（2）选c 为参考点，求a V 、b V 和d V 。

图1.1 习题1.1电路图解（1）当选d 为参考点时， V 3ada ==u V V 112cd bc bdb =-=+==u u u V ；V 1cdc -==u V （2）当选c 为参考点时， 4V 13dc ad a =+=+=u u V V 2bc b ==u V ；V 1dcd ==u V 1.2 求图1.2中各元件的功率，并指出每个元件起电源作⽤还是负载作⽤。

图1.2 习题1.2电路图解 W 5.45.131=?=P （吸收）； W 5.15.032=?=P （吸收） W 15353-=?-=P （产⽣）； W 5154=?=P （吸收）； W 4225=?=P （吸收）元件1、2、4和5起负载作⽤，元件3起电源作⽤。

1.3 求图1.3中的电流I 、电压U 及电压源和电流源的功率。

图1.3 习题1.3电路图解 A2=I ； V13335=+-=I I U 电流源功率：W 2621-=?-=U P （产⽣），即电流源产⽣功率6W 2。

电压源功率：W 632-=?-=I P （产⽣），即电压源产⽣功率W 6。

1.4 求图1.4电路中的电流1I 、2I 及3I 。

图1.4 习题1.4电路图解 A 1231=-=I A 1322-=-=I 由1R 、2R 和3R 构成的闭合⾯求得：A 1223=+=I I 1.5 试求图1.5所⽰电路的ab U。

图1.5 习题1.5电路图解 V 8.13966518ab-=?+++?-=U1.6求图1.6所⽰电路的a 点电位和b 点电位。

图1.6 习题1.6电路图解 V 4126b=?-=V V 13b a =+-=V V 1.7 求图1.7中的I 及SU。

图1.7 习题1.7电路图解 A7152)32(232=?+-?+-=IV 221021425)32(22S =+-=?+-?+=I U 1.8 试求图1.8中的I 、XI、U 及XU。

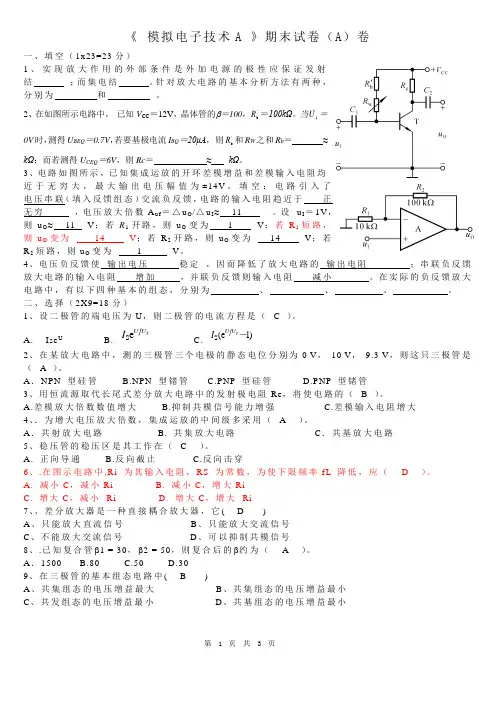

《 模拟电子技术A 》期末试卷（A ）卷一、填空（1x23=23分）1、实现放大作用的外部条件是外加电源的极性应保证发射结 ；而集电结 。

针对放大电路的基本分析方法有两种，分别为 和 。

2、在如图所示电路中， 已知V CC ＝12V ，晶体管的β＝100，'b R ＝100kΩ。

当iU ＝0V 时，测得U BEQ ＝0.7V ，若要基极电流I BQ ＝20μA ， 则'b R 和R W 之和R b ＝ ≈kΩ；而若测得U CEQ ＝6V ，则Rc ＝ ≈ kΩ。

3、电路如图所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V 。

填空：电路引入了 电压串联（填入反馈组态）交流负反馈，电路的输入电阻趋近于 正无穷 ，电压放大倍数A u f ＝△u O /△u I ≈ 11 。

设 u I ＝1V ，则u O ≈ 11 V ；若R 1开路，则u O 变为 1 V ；若R 1短路，则u O 变为 14 V ；若R 2开路，则u O 变为 14 V ；若R 2短路，则u O 变为 1 V 。

4、电压负反馈使 输出电压 稳定 ，因而降低了放大电路的 输出电阻 ；串联负反馈放大电路的输入电阻 增加 ，并联负反馈则输入电阻 减小 。

在实际的负反馈放大电路中，有以下四种基本的组态，分别为 、 、 、 。

二、选择（2X9=18分）1、设二极管的端电压为U ，则二极管的电流方程是（ C ）。

A. I S e UB. T U U I e SC.)1e (S －T U U I 2、在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。

A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管3、用恒流源取代长尾式差分放大电路中的发射极电阻Re ，将使电路的（ B ）。

A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大4、．为增大电压放大倍数，集成运放的中间级多采用（ A ）。

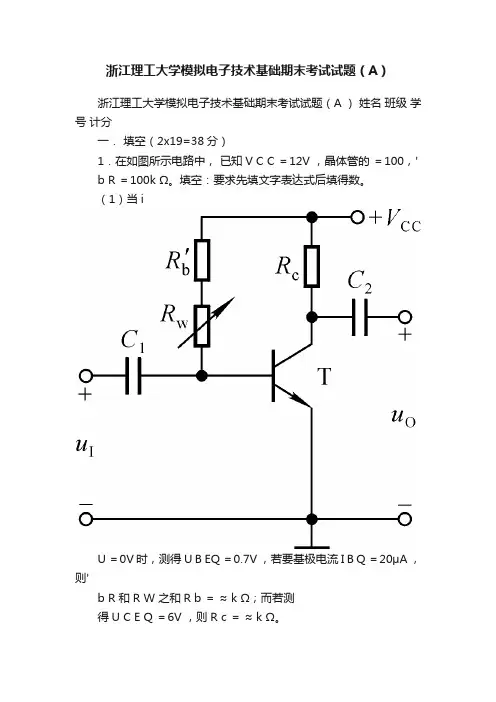

浙江理工大学模拟电子技术基础期末考试试题（A）浙江理工大学模拟电子技术基础期末考试试题（A ）姓名班级学号计分一．填空（2x19=38分）1．在如图所示电路中，已知V C C ＝12V ，晶体管的＝100，'b R ＝100k Ω。

填空：要求先填文字表达式后填得数。

（1）当iU ＝0V 时，测得U B EQ ＝0.7V ，若要基极电流I B Q ＝20μA ，则'b R 和R W 之和R b ＝≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝≈ k Ω。

（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ，则电压放大倍数 uA ＝≈ 。

若负载电阻R L 值与R C 相等，则带上负载后输出电压有效值o U ＝＝ V 。

2．电路如图所示，T 1、T 2和T 3的特性完全相同，β>60填空：（1）I 1≈ mA ，I 2≈ mA ；（2）若I 3≈0.2mA ，则R 3≈ k Ω。

3.电路如图所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V 。

填空：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f ＝△u O /△u I ≈ 。

设 u I ＝1V ，则u O ≈ V ；若R 1开路，则u O 变为 V ；若R 1短路，则u O 变为 V ；若R 2开路，则u O 变为 V ；若R 2短路，则u O 变为 V 。

二．选择（2X6=12分）1．设二极管的端电压为U ，则二极管的电流方程是。

A. I S e UB. T U U I e SC. )1e (S －T U U I2．稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿3．选用差分放大电路的原因是。

A .克服温漂B . 提高输入电阻C .稳定放入倍数4．用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。

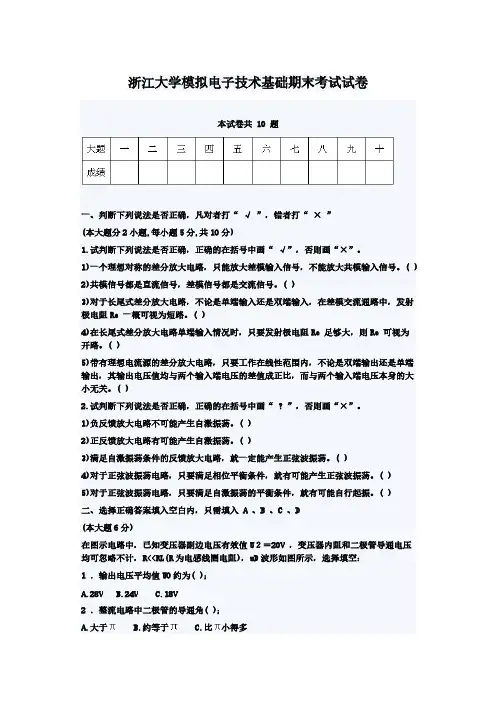

浙江大学模拟电子技术基础期末考试试卷本试卷共 10 题一、判断下列说法是否正确，凡对者打“ √ ”，错者打“ × ”(本大题分2小题,每小题5分,共10分)1.试判断下列说法是否正确，正确的在括号中画“ √”，否则画“×”。

1)一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。

( )2)共模信号都是直流信号，差模信号都是交流信号。

( )3)对于长尾式差分放大电路，不论是单端输入还是双端输入，在差模交流通路中，发射极电阻Re 一概可视为短路。

( )4)在长尾式差分放大电路单端输入情况时，只要发射极电阻Re 足够大，则Re 可视为开路。

( )5)带有理想电流源的差分放大电路，只要工作在线性范围内，不论是双端输出还是单端输出，其输出电压值均与两个输入端电压的差值成正比，而与两个输入端电压本身的大小无关。

( )2.试判断下列说法是否正确，正确的在括号中画“ ? ”，否则画“×”。

1)负反馈放大电路不可能产生自激振荡。

( )2)正反馈放大电路有可能产生自激振荡。

( )3)满足自激振荡条件的反馈放大电路，就一定能产生正弦波振荡。

( )4)对于正弦波振荡电路，只要满足相位平衡条件，就有可能产生正弦波振荡。

( )5)对于正弦波振荡电路，只要满足自激振荡的平衡条件，就有可能自行起振。

( )二、选择正确答案填入空白内，只需填入 A 、B 、C 、D(本大题6分)在图示电路中，已知变压器副边电压有效值U２＝20V ，变压器内阻和二极管导通电压均可忽略不计，R<<RL(R为电感线圈电阻)，uD波形如图所示，选择填空：1 ．输出电压平均值UO约为( )；A.28VB.24VC.18V2 ．整流电路中二极管的导通角( )；A.大于B.约等于C.比小得多3 ．当负载电阻减小时，输出的纹波电压幅值将( )。

A.增大B.不变C.减小三、解答下列各题(本大题10分)图示电路中，A1～A5都是理想运放。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题（每空1分，共10分）（ A ）1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。

A. 共射电路B.共集电路.C.共基电路（ C ）2.选用差分放大电路的原因是。

A.稳定放大倍数B.提高输入电阻C.克服温漂（ A ）3.若要实现电流—电压转换电路，应引入。

A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈（ A ）4.二极管外加正向电压时处于_______状态。

A.导通B.放大C.截止（ A ）5.正弦波振荡电路必须由以下四个部分组成：放大电路、、正反馈网络和稳幅环节。

A.选频网络B.消除失真电路C.负反馈网络D.滤波环节（ C ）6.直流稳压电源中滤波电路的目的。

A.将高频变为低频B.将交流变为直流C.减小脉动，使输出电压平滑（ B ）7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V，则该晶体管工作在状态。

A.饱和B.放大C.截止（ C ）8.直流负反馈是指：。

A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈（ D ）9.对于放大电路，所谓开环是指。

A.无负载B.无信号源C.无电源D.无反馈通路（ D ）10.集成运算放大器实质上是一个具有高电压放大倍数电路。

A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷，共（ 6 ）页，第（ 1 ）页模拟电子技术A 卷，共（ 6 ）页，第（ 2 ）页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题（共10分）1．（请在括号中标明“√”或“×”;每空1分，共5分）（ √ ）1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。

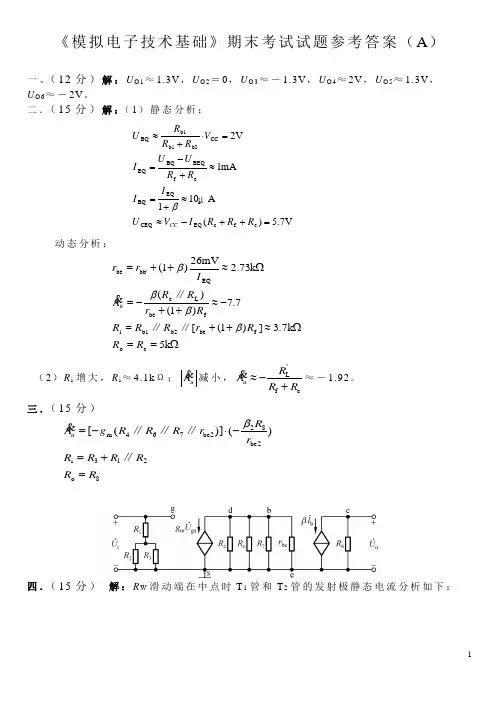

《模拟电子技术基础》期末考试试题参考答案（A ）一、（12分）解：U O 1≈1.3V ，U O 2＝0，U O 3≈－1.3V ，U O 4≈2V ，U O 5≈1.3V ， U O 6≈－2V 。

二．（15分）解：（1）静态分析：V7.5)( A μ 101mA1V 2e f c EQ CEQEQBQ e f BEQBQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β动态分析：Ω==Ω≈++=-≈++-=Ω≈++=k 5k 7.3])1([7.7)1()(k 73.2mV26)1(c o f be b2b1i fbe L c EQbb'be R R R r R R R R r R R A I r r uββββ∥∥∥（2）R i 增大，R i ≈4.1k Ω；u A 减小，ef 'L R R R A u+-≈ ≈－1.92。

三．（15分）四．（15分） 解：R W 滑动端在中点时T 1管和T 2管的发射极静态电流分析如下：8o 213i 2be 82be2764m )()]([R R R R R R r R r R R R g A u =+=-⋅-=∥∥∥∥βmA 517.02222e WBEQEE EQEE e EQ WEQ BEQ ≈-==+⋅+R R U V I V R I R I U ＋ A d 和R i 分析如下：Ω≈++=-≈++-=Ω≈++=k 5.20)1(2972)1( k 18.5mV26)1(W be i Wbe cd EQbb'be R r R R r R A I r r ββββ五．（15分）解：（1）静态及动态的分析估算：∥178)(mA/V2.69k 27.1k 27.1k 17.1mV26)1(V 3mA 8.1)1(Aμ 6.22c m bee b'i s ismTEQ m b be i e b'bb'be EQe b'c CQ CC CEQ BQ EQ bBEQCC BQ -≈-⋅+=≈=Ω≈=Ω≈+=Ω≈+=≈-=≈+=≈-=R g r r R R R A U I g R r R r r r I r R I V U I I R U V I u ββ（2）估算'πC ：pF1602)1(pF214π2)(π2μc m 'μTe b'0μπe b'0T ≈++=≈-≈+≈C R g C C C f r C C C r f πππββ（3）求解上限、下限截止频率：Hz14)π(21kHz 175π21567)()(i s L 'πH s b b'e b'b s b b'e b'≈+=≈=Ω≈+≈+=CR R f RC f R r r R R r r R ∥∥∥（4）在中频段的增益为dB 45lg 20sm ≈u A六． （10分）解：各电路在深度负反馈条件下的电压放大倍数如下：13fo i o f 1 (h)R R U U U U A u +=≈= 七． 解：由图可知R i ＝50k Ω，u M ＝－2u I 。

《模拟电子技术》课程期末考试试题A说明：学生必须将答案全部写在答题纸上，凡写在试题上的一律无效。

学生可随身携带字典。

一、填空题（20分，每题2分）1．场效应管组成的的三种基本放大组态是；和。

2．饱和失真与截止失真属于失真，而幅频失真与相频失真属于失真。

3．负反馈按采样和求和方式的不同有四种类型分别为、、和。

4．正弦波振荡电路的起振条件为。

5．差分放大电路两个输入信号分别为u i1=10mV, u i2= —4mV，则该电路的差模输入信号u id= mV，共模输入信号u ic= mV。

6．为避免产生交越失真，互补推挽功率放大电路一般工作在类状态。

7．理想运放工作在线性区时有两个主要的特点，分别为和。

8．在串联型石英晶体振荡电路中，晶体等效为；而在并联型石英晶体振荡电路中，晶体等效为9．当PN结外加正向电压时，扩散电流漂移电流，耗尽层会变；当外加反向电压时，扩散电流移电流，耗尽层会变。

10．放大器的输入电阻反映放大器；而输出电阻反映出放大器的能力。

二、选择题（20分，每题2分）1．在输入量不变的情况下，若引入反馈后（），则说明引入的是负反馈。

A、输入电阻增大B、输出量增大C、净输入量增大D、净输入量减小2．共集电极放大电路输入信号从极输入，输出信号从极输出（）。

A、射、集电B、基、集电C、基、射D、射、基3．直接耦合放大电路存在零点漂移的原因是（）。

A、电阻阻值有误差B、晶体管参数的分散性C、晶体管参数受温度影响D、电源电压不稳定4．稳压管的稳压区是其工作在（）。

A、正向导通B、反向击穿C、反向截止D、无法判断5．（）比例运算电路中集成运放两个输入端的电位等于输入电压。

A、同相B、反相C、减法6．直流负反馈是指（）。

A、阻容耦合放大电路中所引入的负反馈B、只有放大交流信号时才有的负反馈C、在直流通路中的负反馈D、直接耦合放大7．对于放大电路，所谓开环是指（）。

A、无信号源B、无反馈通路C、无电源D、无负载8．在本征半导体中掺入一定的几价元素，可以构成P型半导体（）。

浙江理工大学二O一二年硕士学位研究生招生入学考试试题考试科目：电子技术基础（模电、数电）A 代码：954 （请考生在答题纸上答题，在此试题纸上答题无效）Ⅰ、模拟部分1．电路如图1所示，晶体管导通时U BE＝0.7V，β=50。

试分析V BB为0V、1V、3V三种情况下T的工作状态及输出电压u O的值。

（10分）图12．电路如图2所示，已知晶体管β＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设V C C＝12V，晶体管饱和管压降U C E S＝0.5V。

（1）正常情况；（2）R b1短路；（3）R b1开路；（4）R b2开路；（5）R C短路。

（12分）图23．电路如图3所示，晶体管的β＝80，r b e=1kΩ。

（15分）（1）求出Q点；A 和R i；（2）分别求出R L＝∞和R L＝3kΩ时电路的u（3）求出R o。

图34.电路如图4所示：（10分）（1）判断电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数；（2）估算电路在深度负反馈条件下的电压放大倍数。

图45．电路如图5所示。

（15分）（1）写出u O与u I1、u I2的运算关系式；（2）当R W的滑动端在最上端时，若u I1＝10mV，u I2＝20mV，则u O＝？（3）若u O的最大幅值为±14V，输入电压最大值u I1ma x＝10mV，u I2ma x＝20mV，最小值均为0V，则为了保证集成运放工作在线性区，R2的最大值为多少？图56. 直流稳压电源如图6所示。

（13分）（1）说明电路的整流、滤波、调整管、基准电压、比较放大、采样等部分各由哪些元件组成。

（2）标出集成运放的同相输入端和反相输入端。

（3）写出输出电压的表达式。

图6Ⅱ、数字部分7. 化简下列逻辑函数，写出最简与或表达式。

（共14分，7分/题）（1）ABC B A B A C B C AB C B F +++⋅+⋅+⋅+⋅=（用公式法化简）（2）∑∑+=d m Y )15,14,13,12,11,10()8,6,3,2,1,0(（用卡诺图化简）8．已知一个四位二进制数A 3A 2A 1A 0，试设计一个判别电路，当输入大于等于4，小于等于9时，输出为逻辑0，其余为逻辑1。

浙江理工大学2015—2016学年第一学期 《模拟电子技术基础》期末试卷（B ）卷班级： 学号： 姓名：一、选择一个最佳答案填入空格内（每小题1分，共10分） 1、设二极管的端电压为U ，则二极管的电流方程是（ ）。

A 、 I S e U B 、 TU U I eS C 、 )1e (S －T U U I D 、 )e (S U I T U U －2、当晶体管工作在放大区时，发射结电压和集电结电压应为（ ）。

A 、前者反偏、后者也反偏 B 、前者正偏、后者反偏C 、前者正偏、后者也正偏D 、前者反偏、后者正偏，3、工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从lmA 变为2mA ，那么它的β约为( ) 。

A 、83B 、91C 、100D 、1204、有两个放大倍数相同、输入和输出电阻不同的放大电路I 和II ，对同一个具有内阻的信号源电压进行放大。

在负载开路条件下测得I 电路的输出电压小，这说明I 电路的（ ）A 、输入电阻大B 、输入电阻小C 、输出电阻大D 、输出电阻小 5、K CMR 越大，表明电路（ ）。

A 、放大倍数越稳定B 、交流放大倍数越大，C 、抑制温漂能力越强D 、输入信号中差模成分越大 6、差动放大电路是为了（ ）而设置的。

A 、稳定放大倍数B 、提高输入电阻C 、克服温漂D 、扩展频带7、欲减小电路从信号源索取的电流，增强带负载能力，应在放大电路中引入（ ）。

A 、电压串联负反馈B 、电压并联负反馈C 、电流串联负反馈D 、电流并联负反馈 8、输入信号频率为10-12kHz ，为了防止干扰信号的混入，最好选用（ ）滤波器。

A 、高通B 、低通C 、带通D 带阻 9、当P-N 结承受正向电压时，其内部电流关系为（ ）。

A 、扩散电流小于漂移电流B 、扩散电流大于漂移电流C 、扩散电流等于漂移电流D 、无法确定 10、OTL 是下列（ ）功率放大电路的英文简称。

一、 选择题（在题末的备选答案中选出一个正确答案的号码。

每小题2分，共14分） 1． 电路如图1所示，二极管的导通电压0.7V D U =，则图1中二极管的工作状态及输出电压值为（ ）。

A.D1导通，D2截止，0.7V OU =B.D1截止，D2导通， 5.3V O U =-C.D1截止，D2截止，12V O U =D.D1导通，D2导通，0.7V OU =2． 图2所示共射放大电路，设静态时2mA CQ I =，晶体管饱和管压降0.6V CES U =，当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。

A. 饱和；底部B. 饱和；顶部C. 截止；底部D. 截止；顶部3． 在图2所示电路中，已知U T =26mV ，静态时2mA CQ I =，晶体管参数：100β=，bb'200r =Ω，正弦交流输入电压i t u ω=，则交流输出o u 为（ ）。

A．o )u t ωπ=+ B．o )u t ω= C．o )u t ωπ=+D．o )u t ω=4． 根据不同器件的工作原理，可判断下图中（ ）可以构成复合管。

（A）（B）（C）（D ）5． 对于RC 耦合单管共射放大电路，若其上、下限频率分别为H f 、L f ，则当L f f =时，下列描述正确的是（ ）。

A ．o U 滞后iU 45︒B ．o U 滞后iU ︒135 C ．o U 超前iU ︒45D ．o U 超前iU 135︒6． 某负反馈放大电路，其开环增益9.9mS iu A =，反馈系数10ui F k =Ω，开环输入电阻5.0i R K '=Ω，可推算出其闭环输入电阻if R '=（ ）。

A. 500k Ω；B. 50k Ω；C.50Ω；D. 5Ω图17． 如下图4所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210V U =，测得输出电压的平均值() 4.5V O AV U =，则下列描述正确的是（ ）。

一\选择题（在题末的备选答案中选出一个正确答案的号码。

每空1分，共14分）1． 已知常温下26mV T U =,二极管D 正偏电压U D =0.6V ，电流I D =0.8mA ，其交流电阻r D =（ ）。

A. 750ΩB. 32.5ΩC. 375ΩD. 16.25Ω 2． BJT 放大电路中，测得三个电极①、①、①对地电位分别为12V 、12.2V 、0V ，据此可判定BJT 为( )型三极管，其三个电极中①为( )极。

A. PNPB. NPNC. 发射极D. 基极,E. 集电极 3． 图1所示共射放大电路，设静态时CQ 5mA I =，晶体管饱和管压降CES 0.6V U =，当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。

A. 截止B. 饱和C. 顶部D. 底部4． 在图1所示电路中，已知晶体管的100β=，be 1k r =Ω，i 20mV U =；静态工作时BEQ 0.7V U =，CEQ 5V U =，BQ 20uA I =，相应的电压增益为（ ）。

A ．u 10033001A ⨯=-=- B ．u 1001.51501A ⨯=-=- C ．u -352502010A =-=-⨯D ．u 57.140.7A =-≈-5． 根据不同器件的工作原理，试判断（ ）可以构成复合管。

（A）（B）（C）（D ）6． 在设计两级放大电路的过程中，要求输入电阻i R 约为150k Ω，电压放大倍数的数值u A 约为100，第一级电和第二级电路应采用（ ）。

A. 共集电路；共射电路 B ．共基电路；共射电路C. 共集电路；共基电路D. 共射电路；共射电路7． MOS FET 构成的两级放大电路，总电压增益u 2000A =倍，其中第一级的电压增益为20倍，则第二级的电压增益为（ ）。

A ．10dBB. 20dBC. 40dBD.100dB8． 对于单管共射放大电路，若其上、下限频率分别为H f 、L f ，当L f f =时，oU 滞后iU （ ）。

模拟电子技术练习题库（附参考答案）一、单选题（共103题，每题1分，共103分）1.PNP型三极管工作在放大状态时，其发射极电位最高，集电极电位最低。

（）A、对 :B、错正确答案：A2.集成运放的非线性应用存在（）现象。

A、虚地；B、虚断；C、虚断和虚短。

正确答案：B3.设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。

( )A、错误B、正确 ;正确答案：B4.集成运算放大器采用差动放大电路作为输入级的原因是A、提高输入电阻B、抑制零漂C、稳定放大倍数D、克服交越失真正确答案：B5.理想集成运放的开环放大倍数Au0为( )。

A、∞;B、0;C、不定。

正确答案：A6.分压式偏置的共发射极放大电路中,若VB点电位过高,电路易出现( )。

A、截止失真;B、饱和失真;C、晶体管被烧损。

正确答案：B7.射极输出器的特点是（）A、只有电流放大而没有电压放大，输出电阻小、输入电阻大B、只有电流放大而没有电压放大，输出电阻大、输入电阻小C、只有电压放大而没有电流放大，输出电阻小、输入电阻大D、既有电流放大也有电压放大，输出电阻小、输入电阻大正确答案：A8.分析集成运放的非线性应用电路时,不能使用的概念是( )。

A、虚短;B、虚地;C、虚断。

正确答案：A9.基极电流iB的数值较大时,易引起静态工作点Q接近( )。

A、饱和区B、死区C、截止区正确答案：A10.正弦电流经过二极管整流后的波形为（）。

A、正弦半波；B、矩形方波；C、等腰三角波；D、仍为正弦波。

正确答案：A11.晶体三极管的集电极和发射极类型相同，因此可以互换使用。
