2023年数学必修二知识点练习空间几何体的三视图和直观图教师

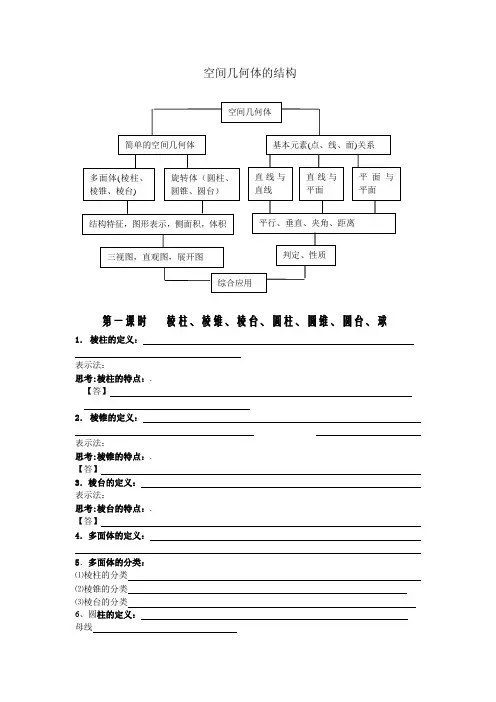

空间几何体的结构第一课时棱柱、棱锥、棱台、圆柱、圆锥、圆台、球1．棱柱的定义：表示法：思考:棱柱的特点：.【答】2．棱锥的定义：表示法：思考:棱锥的特点：.【答】3．棱台的定义：表示法：思考:棱台的特点：.【答】4．多面体的定义：5．多面体的分类：⑴棱柱的分类⑵棱锥的分类⑶棱台的分类6、圆柱的定义：母线底面轴7．圆锥的定义：8．圆台的定义：9．球的定义：10．旋转面的定义：11．旋转体的定义：12．圆柱、圆锥、圆台和球的画法。

【精典范例】例1：设有三个命题：甲：有两个面平行，其余各面都是平行四边形所围体一定是棱柱；乙：有一个面是四边形，其余各面都三角形所围成的几何体是棱锥；丙：用一个平行与棱锥底面的平面去截棱锥，得到的几何体叫棱台。

以上各命题中，真命题的个数是（A）A．0 B. 1 C. 2 D. 3例2：画一个四棱柱和一个三棱台。

【解】四棱柱的作法：⑴画上四棱柱的底面----画一个四边形；⑵画侧棱-----从四边形的每一个顶点画平行且相等的线段；⑶画下底面------顺次连结这些线段的另一个端点⑷画一个三棱锥，在它的一条侧棱上取一点，从这点开始，顺次在各个侧面画出与底面平行的线段，将多余的线段檫去．点评：(1)被遮挡的线要画成虚线(2)画台由锥截得思维点拔：解柱、锥、台概念性问题和画图需要：(1).准确地理解柱、锥、台的定义(2).灵活理解柱、锥、台的特点：例如：棱锥的特点是：⑴两个底面是全等的多边形；⑵多边形的对应边互相平行；⑶棱柱的侧面都是平行四边形。

反过来，若一个几何体，具有上面三条，能构成棱柱吗？或者说，上面三条能作为棱柱的定义吗？答：不能．点评:就棱柱来验证这三条性质，无一例外，能不能找到反例，是上面三条能作为棱柱的定义的关键。

追踪训练一1. 如图，四棱柱的六个面都是平行四边形。

这个四棱柱可以由哪个平面图形按怎样的方向平移得到？答由四边形ABCD 沿AA1方向平移得到．2.右图中的几何体是不是棱台？为什么？答：不是，因为四条侧棱延长不交于一点．3．多面体至少有几个面？这个多面体是怎样的几何体。

第八单元立体几何考情分析多以两小一大的形式出现，每年必考，分值为17～22分．重点考查几何体的三视图问题、几何体的表面积与体积、空间线面位置关系，用向量法计算空间角，其中与球有关的接(切)问题是考查的难点．对于空间向量的应用，空间直角坐标系的建立是否合理是解决有关问题的关键，有时所给空间图形不规则——没有三条互相垂直的直线，不利于空间直角坐标系的建立，另外，探索性问题中动点坐标的设法及有关计算是难点．点点练26空间几何体的三视图与直观图、表面积与体积一基础小题练透篇1．[2022·山东济宁检测]已知水平放置的△ABC按“斜二测画法”得到如图所示的直观图，其中B′O′＝C′O′＝1，A′O′＝32，那么原△ABC的面积是( )A．3B．22C．32D．342．[2021·江西吉安联考]某几何体的三视图如图所示，其中网格纸上小正方形的边长为1，则该几何体中，最长的棱的长度为( )A．3B．32C．33D．63．[2022·四川成都七中高三期中]已知一个几何体的三视图如图，则它的表面积为( )A ．3πB ．4πC．5πD．6π4．[2021·衡水模拟]已知正三棱锥S ­ABC 的三条侧棱两两垂直，且侧棱长为2，则此三棱锥的外接球的表面积为( )A ．πB．3πC．6πD．9π5．[2022·云南大理模拟预测]一个几何体的三视图如图所示，则这个几何体的体积为( )A ．43πB．2πC．πD．83π 6．[2021·江苏海安高级月考]三棱锥A ­BCD 中，∠ABC ＝∠CBD ＝∠DBA ＝60°，BC ＝BD ＝1，△ACD 的面积为114，则此三棱锥外接球的表面积为( ) A ．4πB．16πC．163πD．323π7．[2022·四川省南充市白塔模拟]如图所示，网格纸上小正方形的边长为1，粗线画出的是某个多面体的三视图，若该多面体的所有顶点都在球C 的表面上，则球C 的表面积是( )A ．8πB．12πC．16πD．32π 8.有一块多边形的菜地，它的水平放置的平面图形的斜二测直观图是直角梯形(如图所示)，∠ABC ＝45°，AB ＝AD ＝1，DC ⊥BC ，则这块菜地的面积为________．9．[2022·湘豫名校联考]在四面体ABCD 中，AB ＝CD ＝5，AD ＝BC ＝13，AC ＝BD ＝10，则此四面体的体积为________．二能力小题提升篇1.[2022·深圳市高三调研]已知圆柱的底面半径为2，侧面展开图为面积为8π的矩形，则该圆柱的体积为( )A ．8πB．4πC．83πD．2π2.[2022·浙江省高三测试]如图是用斜二测画法画出的∠AOB 的直观图∠A ′O ′B ′，则∠AOB 是( )A ．锐角B ．直角C ．钝角D ．无法判断3．[2022·河南省洛阳市高三调研]大约于东汉初年成书的我国古代数学名著《九章算术》中，“开立圆术”曰：置积尺数，以十六乘之，九而一，所得开立方除之，即立圆径．“开立圆术”实际是知道了球的体积V ，利用球的体积，求其直径d 的一个近似值的公式：d ＝3169V ，而我们知道，若球的半径为r ，则球的体积V ＝43πr 3，则在上述公式d ＝3169V 中，相当于π的取值为( )A.3B ．227C ．278D ．1694.[2021·云南省曲靖市高三二模]如图，在水平地面上的圆锥形物体的母线长为12，底面圆的半径等于4，一只小虫从圆锥的底面圆上的点P 出发，绕圆锥侧面爬行一周后回到点P 处，则小虫爬行的最短路程为( )A ．123B ．16C ．24D ．24 35．[2022·江西省兴国县高三月考]已知三棱锥P ­ABC 中，PA ⊥平面ABC ，AB ⊥AC ，AB ＝AC ＝2，且三棱锥P ­ABC 外接球的表面积为36π.则PA ＝________．6．[2022·广东七校第二次联考]在四棱锥P ­ABCD 中，四边形ABCD 是边长为2a 的正方形，PD ⊥底面ABCD ，且PD ＝2a ，若在这个四棱锥内放一个球，则该球半径的最大值为________．三高考小题重现篇1.[2021·山东卷]已知圆锥的底面半径为2，其侧面展开图为一个半圆，则该圆锥的母线长为( )A ．2B.2 2 C ．4D.4 22．[2021·全国甲卷]在一个正方体中，过顶点A 的三条棱的中点分别为E ，F ，G .该正方体截去三棱锥A ­EFG 后，所得多面体的三视图中，正视图如图所示，则相应的侧视图是( )3．[2021·全国甲卷]已知一个圆锥的底面半径为6，其体积为30π，则该圆锥的侧面积为________．4．[2021·全国甲卷]已知A，B，C是半径为1的球O的球面上的三个点，且AC⊥BC，AC＝BC＝1，则三棱锥O­ABC的体积为( )A．212B．312C．24D．345．[2020·山东卷]已知直四棱柱ABCD－A1B1C1D1的棱长均为2，∠BAD＝60°.以D1为球心，5为半径的球面与侧面BCC1B1的交线长为________．6．[2019·全国卷Ⅱ]中国有悠久的金石文化，印信是金石文化的代表之一．印信的形状多为长方体、正方体或圆柱体，但南北朝时期的官员独孤信的印信形状是“半正多面体”(图1).半正多面体是由两种或两种以上的正多边形围成的多面体．半正多面体体现了数学的对称美．图2是一个棱数为48的半正多面体，它的所有顶点都在同一个正方体的表面上，且此正方体的棱长为1.则该半正多面体共有________个面，其棱长为________．四经典大题强化篇1.在三棱柱ABC­A1B1C1中，侧面AA1C1C⊥底面ABC，AA1＝A1C＝AC＝AB＝BC＝2，且点O 为AC的中点．(1)证明：A1O⊥平面ABC；(2)求三棱锥C1­ABC的体积．2．已知点P，A，B，C是半径为2的球面上的点，PA＝PB＝PC＝2，∠ABC＝90°，点B 在AC上的射影为D，求三棱锥P－ABD体积的最大值．点点练26 空间几何体的三视图与直观图、表面积与体积一 基础小题练透篇1．答案：A解析：由题图可知原△ABC 的高AO ＝3，BC ＝B ′C ′＝2，∴S △ABC ＝12·BC ·OA ＝12×2×3＝ 3.2．答案：C解析：由三视图还原几何体，可得该几何体可看作如图所示的棱长为3的正方体中，以A ，B ，C ，D 为顶点的三棱锥，其最长的棱为BD ，且BD ＝32＋32＋32＝3 3.3．答案：B解析：由三视图可知，该几何体是圆锥和半球拼接成的组合体，且圆锥的底面圆和半球的大圆面半径相同，底面圆的半径r ＝1，圆锥的母线长l ＝（3）2＋1＝2，记该几何体的表面积为S ，故S ＝12（2πr ）l ＋12×4πr 2＝4π.4．答案：C解析：正三棱锥的外接球即是棱长为2的正方体的外接球，所以外接球的直径2R ＝（2）2＋（2）2＋（2）2＝6，所以4R 2＝6，外接球的表面积4πR 2＝6π.5．答案：A解析：根据三视图可知几何体是由有公共的底面的圆锥和圆柱体的组合体，由三视图可知，圆锥的底面半径为1，高为1，圆柱的底面半径为1，高为1，所以组合体的体积为13π×12×1＋π×12×1＝4π3.6．答案：A解析：∵BC ＝BD ＝1，∠CBD ＝60°，∴CD ＝1，又AB ＝AB ，∠ABC ＝∠DBA ＝60°，BC ＝BD ，∴△ABC ≌△ABD ，则AC ＝AD ，取CD 中点E ，连接AE ，又由△ACD 的面积为114，可得△ACD 的高AE ＝112，则可得AC ＝AD ＝3，在△ABC 中，由余弦定理AC 2＝AB 2＋BC 2－2AB ·BC ·cos60°，∴3＝AB 2＋1－2×AB ×1×12，解得AB ＝2，则AC 2＋BC 2＝AB 2，可得∠ACB ＝90°，∴∠ADB＝90°，∴AC ⊥BC ，AD ⊥BD ，根据球的性质可得AB 为三棱锥外接球的直径，则半径为1， 故外接球的表面积为4π×12＝4π.7．答案：A解析：由三视图可还原几何体为从长、宽均为2，高为2的长方体中截得的四棱锥S ­ABCD ，则四棱锥S ­ABCD 的外接球即为长方体的外接球， ∴球C 的半径R ＝122＋2＋4＝2，∴球C 的表面积S ＝4πR 2＝8π. 8．答案：2＋22解析：如图1，在直观图中，过点A 作AE ⊥BC ，垂足为E .在Rt△ABE 中，AB ＝1，∠ABE ＝45°，∴BE ＝22.又四边形AECD 为矩形，AD ＝EC ＝1，∴BC ＝BE ＋EC ＝22＋1，由此还原为原图形如图2所示，是直角梯形A ′B ′C ′D ′.在梯形A ′B ′C ′D ′中，A ′D ′＝1，B ′C ′＝22＋1，A ′B ′＝2. ∴这块菜地的面积S ＝12（A ′D ′＋B ′C ′）·A ′B ′＝12×⎝ ⎛⎭⎪⎫1＋1＋22×2＝2＋22.9．答案：2解析：设四面体ABCD 所在的长方体的长、宽、高分别为a ，b ，c ，则⎩⎪⎨⎪⎧a 2＋b 2＝5，a 2＋c 2＝13，b 2＋c 2＝10，得⎩⎪⎨⎪⎧a ＝2，b ＝1，c ＝3，所以四面体ABCD 的体积V ＝abc －13×12abc ×4＝13abc ＝2.二 能力小题提升篇1．答案：A解析：设圆柱的高为h ，则2π×2×h ＝8π⇒h ＝2，所以圆柱的体积为π×22×2＝8π.2．答案：C解析：根据斜二测画法规则知，把直观图∠A ′O ′B ′还原为平面图，如图所示：所以∠AOB 是钝角． 3．答案：C解析：由d ＝3169V 得V ＝916·（2r ）3＝43·278r 3，比较V ＝43πr 3，相当于π的取值为278. 4．答案：A解析：如图，设圆锥侧面展开扇形的圆心角为θ，则由题可得2π×4＝12θ，则θ＝2π3，在Rt△POP ′中，OP ＝OP ′＝12，则小虫爬行的最短路程为PP ′＝122＋122－2×12×12×⎝ ⎛⎭⎪⎫－12＝12 3.5．答案：27解析：由PA ⊥平面ABC ，AB ⊥AC ，将三棱锥补成长方体，它的对角线是其外接球的直径，∵三棱锥外接球的表面积为36π，设外接球的半径为R ，则4πR 2＝36π，解得R ＝3∴三棱锥外接球的半径为3，直径为6，∵AB ＝AC ＝2，∴22＋22＋PA 2＝62，∴PA ＝27.6．答案：（2－2）a解析：方法一 由题意知，球内切于四棱锥P ­ABCD 时半径最大．设该四棱锥的内切球的球心为O ，半径为r ，连接OA ，OB ，OC ，OD ，OP ，则V P －ABCD ＝V O －ABCD ＋V O －PAD ＋V O －PAB ＋V O －PBC ＋V O －PCD ，即13×2a ×2a ×2a ＝13×⎝ ⎛⎭⎪⎫4a 2＋2×12×2a ×2a ＋2×12×2a ×22a ×r ，解得r ＝（2－2）a .方法二 易知当球内切于四棱锥P －ABCD ，即与四棱锥P －ABCD 各个面均相切时，球的半径最大．作出相切时的侧视图如图所示，设四棱锥P －ABCD 内切球的半径为r ，则12×2a ×2a＝12×（2a ＋2a ＋22a ）×r ，解得r ＝（2－2）a . 三 高考小题重现篇1．答案：B解析：设圆锥的母线长为l ，由于圆锥底面圆的周长等于扇形的弧长，则πl ＝2π×2，解得l ＝2 2.2．答案：D解析：根据题目条件以及正视图可以得到该几何体的直观图，如图，结合选项可知该几何体的侧视图为D.3．答案：39π解析：设该圆锥的高为h ，则由已知条件可得13×π×62×h ＝30π，解得h ＝52，则圆锥的母线长为h 2＋62＝254＋36＝132，故该圆锥的侧面积为π×6×132＝39π. 4．答案：A解析：如图所示，因为AC ⊥BC ，且AC ＝BC ＝1，所以AB 为截面圆O 1的直径，且AB ＝ 2.连接OO 1，则OO 1⊥面ABC ，OO 1＝1－⎝ ⎛⎭⎪⎫AB 22＝1－⎝ ⎛⎭⎪⎫222＝22，所以三棱锥O ­ABC 的体积V ＝13S △ABC ×OO 1＝13×12×1×1×22＝212. 5．答案：2π2解析：如图，连接B 1D 1，易知△B 1C 1D 1为正三角形，所以B 1D 1＝C 1D 1＝2.分别取B 1C 1，BB 1，CC 1的中点M ，G ，H ，连接D 1M ，D 1G ，D 1H ，则易得D 1G ＝D 1H ＝22＋12＝5，D 1M ⊥B 1C 1，且D 1M ＝ 3.由题意知G ，H 分别是BB 1，CC 1与球面的交点．在侧面BCC 1B 1内任取一点P ，使MP ＝2，连接D 1P ，则D 1P ＝D 1M 2＋MP 2＝（3）2＋（2）2＝5，连接MG ，MH ，易得MG ＝MH ＝2，故可知以M 为圆心，2为半径的圆弧GH 为球面与侧面BCC 1B 1的交线．由∠B 1MG ＝∠C 1MH ＝45°知∠GMH ＝90°，所以GH 的长为14×2π×2＝2π2. 6．答案：26 2－1 解析：依题意知，题中的半正多面体的上、下、左、右、前、后6个面都在正方体的表面上，且该半正多面体的表面由18个正方形，8个正三角形组成，因此题中的半正多面体共有26个面．注意到该半正多面体的俯视图的轮廓是一个正八边形，设题中的半正多面体的棱长为x ，则22x ＋x ＋22x ＝1，解得x ＝2－1，故题中的半正多面体的棱长为2－1. 四 经典大题强化篇1．解析：（1）证明：因为AA 1＝A 1C ，且O 为AC 的中点，所以A 1O ⊥AC ，又平面AA 1C 1C ⊥平面ABC ，平面AA 1C 1C ∩平面ABC ＝AC ，且A 1O ⊂平面AA 1C 1C ，∴A 1O ⊥平面ABC .（2）∵A 1C 1∥AC ，A 1C 1⊄平面ABC ，AC ⊂平面ABC ，∴A 1C 1∥平面ABC ，即C 1到平面ABC 的距离等于A 1到平面ABC 的距离．由（1）知A 1O ⊥平面ABC ，且A 1O ＝AA 21 －AO 2＝3，∴VC 1－ABC ＝VA 1－ABC ＝13S △ABC ·A 1O ＝13×12×2×3×3＝1. 2.解析：设点P 在平面ABC 上的射影为G ，如图，由PA ＝PB ＝PC ＝2，∠ABC ＝90°，知点P 在平面ABC 上的射影G 为△ABC 的外心，即AC 的中点．设球的球心为O ，连接PG ，则O 在PG 的延长线上．连接OB ，BG ，设PG ＝h ，则OG ＝2－h ，所以OB 2－OG 2＝PB 2－PG 2，即4－（2－h ）2＝4－h 2，解得h ＝1，则AG ＝CG ＝ 3.设AD ＝x ，则GD ＝x －AG ＝x －3，BG ＝3，所以BD ＝BG 2－GD 2＝－x 2＋23x ，所以S △ABD ＝12AD ·BD ＝12－x 4＋23x 3. 令f （x ）＝－x 4＋23x 3，则f ′（x ）＝－4x 3＋63x 2.由f ′（x ）＝0，得x ＝0或x ＝332，易知当x ＝332时，函数f （x ）取得最大值24316，所以（S △ABD ）max ＝12×934＝938.又PG ＝1，所以三棱锥P －ABD 体积的最大值为13×938×1＝338.。

高中数学必修2知识点总结第一章 空间几何体1.1柱、锥、台、球的结构特征 1.2空间几何体的三视图和直观图1 三视图：正视图：从前往后 侧视图：从左往右 俯视图：从上往下 2 画三视图的原则：长对齐、高对齐、宽相等 3直观图：斜二测画法 4斜二测画法的步骤：（1）.平行于坐标轴的线依然平行于坐标轴；（2）.平行于y 轴的线长度变半，平行于x ，z 轴的线长度不变； （3）.画法要写好。

5 用斜二测画法画出长方体的步骤：（1）画轴（2）画底面（3）画侧棱（4）成图1.3 空间几何体的表面积与体积 （一 ）空间几何体的表面积1棱柱、棱锥的表面积： 各个面面积之和2 圆柱的表面积3 圆锥的表面积2r rl S ππ+= 4 圆台的表面积22R Rl r rl S ππππ+++= 5 球的表面积24R S π=（二）空间几何体的体积1柱体的体积 h S V ⨯=底 2锥体的体积 h S V ⨯=底313台体的体积 h S S S S V ⨯++=)31下下上上（ 4球体的体积 334R V π=222r rl S ππ+=第一章空间几何体1.1 空间几何体的结构一、选择题1、下列各组几何体中是多面体的一组是（）A 三棱柱四棱台球圆锥B 三棱柱四棱台正方体圆台C 三棱柱四棱台正方体六棱锥D 圆锥圆台球半球2、下列说法正确的是（）A 有一个面是多边形，其余各面是三角形的多面体是棱锥B 有两个面互相平行，其余各面均为梯形的多面体是棱台C 有两个面互相平行，其余各面均为平行四边形的多面体是棱柱D 棱柱的两个底面互相平行，侧面均为平行四边形3、下面多面体是五面体的是（）A 三棱锥B 三棱柱C 四棱柱D 五棱锥4、下列说法错误的是（）A 一个三棱锥可以由一个三棱锥和一个四棱锥拼合而成B 一个圆台可以由两个圆台拼合而成C 一个圆锥可以由两个圆锥拼合而成D 一个四棱台可以由两个四棱台拼合而成5、下面多面体中有12条棱的是（）A 四棱柱B 四棱锥C 五棱锥D 五棱柱6、在三棱锥的四个面中，直角三角形最多可有几个（）A 1 个B 2 个C 3个D 4个二、填空题7、一个棱柱至少有————————个面，面数最少的棱柱有————————个顶点，有—————————个棱。

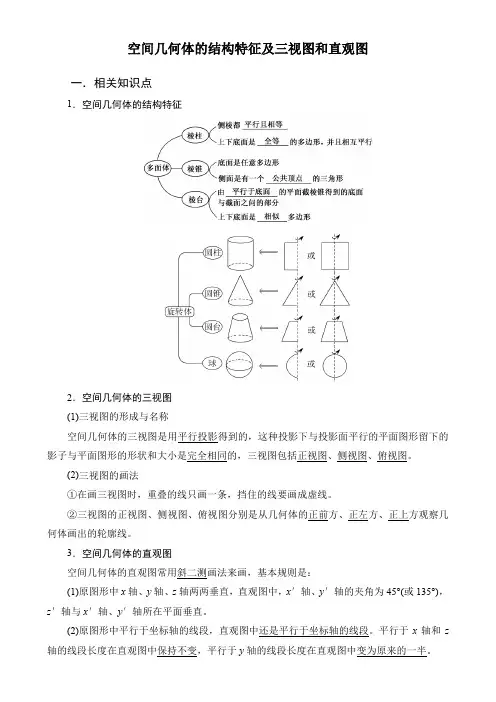

空间几何体的结构特征及三视图和直观图一．相关知识点1．空间几何体的结构特征2．空间几何体的三视图(1)三视图的形成与名称空间几何体的三视图是用平行投影得到的，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是完全相同的，三视图包括正视图、侧视图、俯视图。

(2)三视图的画法①在画三视图时，重叠的线只画一条，挡住的线要画成虚线。

②三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线。

3．空间几何体的直观图空间几何体的直观图常用斜二测画法来画，基本规则是：(1)原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴、y′轴的夹角为45°(或135°)，z′轴与x′轴、y′轴所在平面垂直。

(2)原图形中平行于坐标轴的线段，直观图中还是平行于坐标轴的线段。

平行于x轴和z一、细品教材1．(必修2P15练习T4改编)如图为一个几何体的三视图，则该几何体是()A．四棱柱B．三棱柱C．长方体D．三棱锥2．(必修2P29B组T1改编)如图是一个几何体的三视图，根据图中数据可得该几何体的表面积为()A．9π B．10π C．11π D．12π答案：1.B， 2.D二、基础自我检测1．用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是() A．圆柱B．圆锥C．球体D．圆柱、圆锥、球体的组合体2．下列三种叙述，其中正确的有()①用一个平面去截棱锥，棱锥底面和截面之间的部分是棱台；②两个底面平行且相似，其余各面都是梯形的多面体是棱台；③有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台。

A．0个B．1个C．2个D．3个3．用一个平行于水平面的平面去截球，得到如图所示的几何体，则它的俯视图是()4．如图所示，等腰△A′B′C′是△ABC的直观图，那么△ABC是()A．等腰三角形B．直角三角形C．等腰直角三角形D．钝角三角形5．如图，长方体ABCD－A′B′C′D′被截去一部分，其中EH∥A′D′，则剩下的几何体是________，截去的几何体是________。

1-2 空间几何体的三视图和直观图同步练习一、选择题1．一条直线在平面上的正投影是( )．A．直线 B．点 C．线段 D．直线或点解析当直线与平面垂直时，其正投影为点，其他位置关系时的正投影均为直线．答案 D2．如图所示图形中，是四棱锥的三视图的是( )．解析A中俯视图为圆不正确；C中正侧视图不是三角形，也不正确；而D中俯视图为三角形，显然不是四棱锥．答案 B3．针对柱、锥、台、球，给出下列命题①如果一个几何体的三视图是完全相同的，则这个几何体是正方体；②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③如果一个几何体的三视图都是矩形，则这个几何体是长方体；④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台其中正确的是( )．A．①② B．③ C．③④ D．①③解析①不正确，因为球也是三视图完全相同的几何体；②不正确，因为一个横放在水平位置的圆柱，其正视图和俯视图都是矩形；③正确；④不正确，因为有些四棱台的正视图和侧视图也都是等腰梯形．答案 B4．下列几何体各自的三视图中，有且仅有两个视图相同的是( )．A．①② B．①③ C．①④ D．②④解析①的三个三视图都是正方形；②的正视图与侧视图都是等腰三角形，俯视图是圆及圆心；③的三个视图都不相同；④的正视图与侧视图相同，都是等腰三角形，俯视图为正方形．答案 D5．如图所示，在这4个几何体各自的三视图中，有且仅有两个视图相同的是( )A．①②B．①③ C．①④D．②④解析：①正方体的正视图、侧视图、俯视图都是正方形；②圆锥的正视图、侧视图、俯视图依次为：三角形、三角形、圆及圆心；③三棱台的正视图、侧视图、俯视图依次为：梯形、梯形(两梯形不同)、三角形(内外两个三角形，且对应顶点相连)；④正四棱锥的正视图、侧视图、俯视图依次为：三角形、三角形、正方形及中心．答案：D6．若某几何体的三视图如图所示，则这个几何体可以是( )．解析A中正视图、俯视图不对，故A错．B中正视图、侧视图不对，故B错．C中侧视图、俯视图不对，故C错，故选D.答案 D二、填空题7．一个图形的投影是一条线段，这个图形不可能是下列图形中的________(填序号)．①线段；②直线；③圆；④梯形；⑤长方体．解析②的投影是直线或点，对于③④，当图形所在面与投影面垂直时，其投影为线段，而⑤的投影显然不可能是平面图形．答案②⑤8．如图所示为一个简单组合体的三视图，它的上部是一个________，下部是一个________．解析 这是一个组合体，上部为圆锥．下部为圆柱． 答案 圆锥 圆柱9．在棱长为1的正方体ABCD-A 1B 1C 1D 1中，对角线AC 1在六个面上的投影长度总和是________． 解析 正方体的体对角线在各个面上的投影是正方体各个面上的对角线，因而其长度都是2，所以其和为6 2. 答案 6 210．设某几何体的三视图如下(尺寸的长度单位为m)．则该几何体的高为________m ，底面面积为________m 2.解析 由三视图可知，该几何体为三棱锥(如图)，AC ＝4，BD ＝3，高为2.S △ABC ＝12AC ·BD ＝12×4×3＝6.答案 2 6 三、解答题11．画出如图所示的空间图形的三视图(阴影部分为正面)．解 该几何体是在一正方体上面放一个圆台，其三视图如图所示．综合提高 限时25分钟12．说出下列三视图表示的几何体，并画出该几何体．解该三视图表示的几何体是截去一角的正方体．如图所示．选作题如图所示，图(2)是图(1)中实物的正视图和俯视图，你认为正确吗？如果不正确，请找出错误并改正，然后画出它的侧视图．解图(1)是由两个长方体组合而成的，正视图正确，俯视图错误．俯视图应该画出不可见轮廓(用虚线表示)，侧视图轮廓是一个矩形，有一条可视的交线(用实线表示)，正确画法如下图所示．。

高中数学必修 2 知识点第一章空间几何体1.1 柱、锥、台、球的构造特色(略)棱柱：棱锥：棱台：圆柱：圆锥：圆台：球：1.2 空间几何体的三视图和直观图1三视图：正视图：以前去后侧视图：从左往右俯视图：从上往下2画三视图的原则：长对齐、高对齐、宽相等3直观图：斜二测画法4斜二测画法的步骤：（1）.平行于坐标轴的线依旧平行于坐标轴；（2）.平行于 y 轴的线长度变半，平行于x，z 轴的线长度不变；（3）.画法要写好。

5用斜二测画法画出长方体的步骤：（1）画轴（ 2）画底面（ 3）画侧棱（ 4）成图1.3 空间几何体的表面积与体积（一）空间几何体的表面积1 棱柱、棱锥的表面积：各个面面积之和2圆柱的表面积4圆台的表面积S 2 rl2r 2 3 圆锥的表面积S rlr 2 S rl r 2Rl R2 5 球的表面积S 4R26扇形的面积公式S扇形n R21lr （此中l表示弧长，r表示半径）3602（二）空间几何体的体积1柱体的体积 V S底h 2 锥体的体积1S底h V33台体的体积V1S上h4 球体的体积V4R3（下下3S上 SS )3第二章直线与平面的地点关系2.1 空间点、直线、平面之间的地点关系1平面含义：平面是无穷延展的 , 无大小，无厚薄。

2平面的画法及表示450，且横边画成邻边的（1）平面的画法：水平搁置的平面往常画成一个平行四边形，锐角画成 2 倍长（2）平面往常用希腊字母α、β、γ等表示，如平面α、平面β等，也能够用表示平面的平行四边形的四个极点或许相对的两个极点的大写字母来表示，如平面AC、平面 ABCD等。

3三个公义：（1）公义 1：假如一条直线上的两点在一个平面内，那么这条直线在此平面内A l符号表示为B ll AB公义 1 作用：判断直线能否在平面内（2）公义 2：过不在一条直线上的三点，有且只有一个平面。

符号表示为： A、B、C 三点不共线有且只有一个平面α，使A∈α、 B∈α、 C∈α。

高三数学空间几何体的三视图与直观图试题答案及解析1.某几何体的三视图如图所示，则该几何体的体积是（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是圆锥的四分之一，其底半径为，高为，所以其体积为，故选.【考点】1.三视图；2.几何体的体积.2.若某三棱柱截去一个三棱锥后所剩几何体的三视图如下图所示，则此几何体的体积等于（）A．B．C．D．【答案】C【解析】由三视图可知，空间几体体的直观图如下图所示：所求几何体的体积故选C.【考点】1、三视图；2、空间几何体的体积.3.如图，一个几何体的三视图（正视图、侧视图和俯视图）为两个等腰直角三角形和一个边长为1的正方形，则其外接球的表面积为A．πB．2πC．3πD．4π【答案】C【解析】原几何体为有一条侧棱垂直于底面的四棱锥，且底面是边长为1的正方形，垂直于底面的侧棱长也为1，因此，该几何体可以补形为一个棱长为1的正方体，其外接球就是这个正方体的外接球，直径为正方体的对角线长，即2R＝，故R＝故外接球表面积为：4πR2＝3π.【考点】三视图，几何体的外接球及其表面积4.如图所示，一个三棱锥的三视图是三个直角三角形(单位： cm)，则该三棱锥的外接球的表面积为________cm2．【答案】29π【解析】从三棱锥的三视图可知，三棱锥有两侧面与底面垂直，把三棱锥补成长，宽，高分别为4,2,3的长方体，设外接球的半径为R，由42＋22＋32＝4R2得，S＝4πR2＝29π(cm2)．球5.某个长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．2C．D．8【答案】D【解析】由三视图可知，该几何体如图所示，其底面为正方形，正方形的边长为2．HD＝3，BF ＝1，将相同的两个几何体放在一起，构成一个高为4的长方体，所以该几何体的体积为×2×2×4＝8．6.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．7.一个几何体的三视图如图所示，已知这个几何体的体积为，= .【答案】【解析】由三视图知，原几何体是一个四棱锥，底面是面积为的矩形，高为，所以，解得.【考点】三视图，空间几何体的体积.8.如图，水平放置的正三棱柱的主视图是一边长为2的正方形，则该三棱柱的左视图的面积为．【答案】【解析】左视图为一个矩形，长宽分别为，因此面积为.【考点】三视图9.若一个正三棱柱的正视图如图所示，其顶点都在一个球面上，则该球的表面积为() A．B．C．D．【答案】B【解析】依题意得，该正三棱柱的底面正三角形的边长为2，侧棱长为1．设该正三棱柱的外接球半径为R，易知该正三棱柱的底面正三角形的外接圆半径是2sin 60°×＝，所以R2＝＋＝，则该球的表面积为4πR2＝．10.图中的网格是边长为1的小正方形，在其上用粗线画出了某多面体的三视图，则该多面体的体积为________．【答案】16【解析】从三视图可知，这是一个四棱锥，.【考点】三视图.11.如图所示，一个空间几何体的正视图和左视图都是边长为的正方形，俯视图是一个直径为的圆，那么这个几何体的体积为 ( )A．B．C．D．【答案】B【解析】几何体是圆柱，.【考点】三视图，圆柱的体积.12.一个几何体的三视图如图所示，其中正视图是一个正三角形，则该几何体的体积为( )A．1B．C．D．【答案】B【解析】由三视图可知，此几何体为三棱锥，如图，其中正视图为，是边长为2的正三角形，，且，底面为等腰直角三角形，，所以体积为，故选B.13.已知棱长为1的正方体的俯视图是一个面积为1的正方形，则该正方体的正视图的面积不可能等于（）A．1B．C．D．【答案】C【解析】由题意知，正视图的最大面积为对角面的面积，最小面积为，而，故选C．【考点】三视图.14.已知某几何体的三视图如右图所示，其中俯视图是圆，且该几何体的体积为；直径为2的球的体积为．则()A．B．C．D．【答案】C【解析】由题意，该几何体是一个圆柱挖去一个圆锥得到的几何体，，，∴.选B.【考点】三视图，体积.15.三棱锥S-ABC及其三视图中的正视图和侧视图如图所示，则棱SB的长为（）A．B．C．D．【答案】B【解析】过B作BD⊥AC于点D，则BD=2，CD=2，所以BC=,因为SC⊥平面ABC，所以SC⊥BC，所以SB=,故选B.【考点】三视图、直线与平面垂直的性质.16.一个几何体的三视图如图，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是由一个半圆柱和一个三棱锥拼接而成，且半圆柱的底面是半径为的半圆，高为，其底面积为，故其体积为，三棱锥的底面是一个直角三角形，三棱锥的高也为，其底面积为，故其体积为，所以该几何体的体积为，故选A.【考点】1.三视图；2.组合体的体积17.右图为某几何体的三视图，则该几何体的体积为 .【答案】【解析】所求几何体为一个底面半径为1，高为1的圆柱与半径为1的四分之一的球的组合体，所以体积为【考点】三视图18.一个空间几何体的三视图如图所示，该几何体的体积为______.【答案】96【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，棱柱的高为8.因此所求体积为【考点】三视图19.把边长为1的正方形ABCD沿对角线BD折起，形成三棱锥C－ABD，它的主视图与俯视图如右上图所示，则二面角 C－AB－D的正切值为．【答案】【解析】如图所示,做BD,AB的中点分别为点E,F.则有CE面ABD,由于EF为等腰直角三角形ABD的中位线,故EF AB,则为二面角 C－AB－D的代表角,所以,故填.【考点】二面角三视图20.已知水平放置的△ABC的直观图△A′B′C′(斜二测画法)是边长为a的正三角形，则原△ABC 的面积为()A．a2B．a2C．a2D．a2【答案】D【解析】斜二测画法中原图面积与直观图面积之比为1∶，则易知S＝ ( a)2，∴S＝a2.21.一个空间几何体的三视图如图所示,则该几何体的体积为()A．πcm3B．3πcm3C．πcm3D．πcm3【答案】D【解析】由三视图可知,此几何体为底面半径为1cm、高为3cm的圆柱上部去掉一个半径为1cm的半球,所以其体积为V=3π-π=π(cm 3).22. 右图为一简单组合体，其底面ABCD 为正方形，PD ⊥平面ABCD ，EC ∥PD ，且PD ＝AD ＝2EC ＝2.(1)请画出该几何体的三视图； (2)求四棱锥B-CEPD 的体积．【答案】(1)见解析 (2)2【解析】解：(1)该组合体的三视图如图所示．(2)∵PD ⊥平面ABCD ， PD ⊂平面PDCE ，∴平面PDCE ⊥平面ABCD. ∵四边形ABCD 为正方形，∴BC ⊥CD ，且BC ＝DC ＝AD ＝2. 又∵平面PDCE∩平面ABCD ＝CD ， BC ⊂平面ABCD. ∴BC ⊥平面PDCE.∵PD ⊥平面ABCD ，DC ⊂平面ABCD ， ∴PD ⊥DC.又∵EC ∥PD ，PD ＝2，EC ＝1，∴四边形PDCE 为一个直角梯形，其面积： S 梯形PDCE ＝ (PD ＋EC)·DC ＝×3×2＝3， ∴四棱锥B-CEPD 的体积V B-CEPD ＝S 梯形PDCE ·BC ＝×3×2＝2.23. 某几何体的三视图如图所示，则该几何体的体积为( )．A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π【答案】A【解析】将三视图还原成直观图为：上面是一个正四棱柱，下面是半个圆柱体．所以V＝2×2×4＋×22×π×4＝16＋8π.24.某几何体的三视图如图所示，则其体积为________．【答案】【解析】由三视图还原几何体为半个圆锥，高为2，底面半圆的半径r＝1.∴体积V＝×(π×12×2)＝.25.如图所示为一个几何体的直观图、三视图(其中正视图为直角梯形，俯视图为正方形，侧视图为直角三角形)．(1)求四棱锥P-ABCD的体积；(2)若G为BC上的动点，求证：AE⊥PG.【答案】（1）（2）见解析【解析】(1)由几何体的三视图可知，底面ABCD是边长为4的正方形，PA⊥平面ABCD，PA∥EB，且PA＝4 ，BE＝2 ，AB＝4.∴VP-ABCD ＝PA·S四边形ABCD＝×4 ×4×4＝.(2)∵＝，∠EBA＝∠BAP＝90°，∴△EBA∽△BAP，∴∠BEA＝∠PBA.∴∠BEA＋∠BAE＝∠PBA＋∠BAE＝90°，∴PB⊥AE又∵BC⊥平面APEB，∴BC⊥AE.∵BC∩PB＝B，∴AE⊥平面PBC.∵PG⊂平面PBC，∴AE⊥PG.26.如图所示，网格上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几何体的体积为________．【答案】9【解析】由题意知，此几何体是三棱锥，其高h＝3，相应底面面积为S＝×6×3＝9，∴V＝Sh＝×9×3＝9.27.某几何体的三视图如图所示，主视图和侧视图为全等的直角梯形，俯视图为直角三角形.则该几何体的表面积为( )A. B. C. D【答案】B【解析】此几何体直观图如图所示。

专题28 空间几何体的直观图与三视图一、单选题（本大题共12小题，共60分）1.已知一个几何体的正视图和侧视图如图(1)所示，其俯视图用斜二测画法所画出的水平放置的直观图是一个直角边长为1的等腰直角三角形(如图(2)所示)，则此几何体的体积为()A. 1B. √2C. 2D. 2√22.正方形O′A′B′C′的边长为1cm，它是水平放置的一个平面图形的直观图(如图)，则原图形的周长是()A. 6cmB. 8cmC. (2+3√2)cmD. (2+2√3)cm3.一个几何体的三视图如图所示，则该几何体的表面积为()A. 3π2+1+√32B. 3π+12+√32C. 3π+1+√32D. 3π+1+√324.某几何体的三视图如图所示，则该几何体的表面积为()A. 3π+4+√3B. 3π+5+√3C. 52π+6+√3 D. 52π+4+√35.已知某几何体的一条棱长为l，该棱在正视图中的投影长为√2020，在侧视图与俯视图中的投影长为a与b，且a+b=2√1011，则l的最小值为()A. √20212B. √40422C. √2021D. 20216.已知一几何体的三视图如图所示，则该几何体的表面积为()A. √24π+72B. √24π+4 C. 1+√24π+72D. 1+√24π+47.某圆柱的正视图是如图所示的边长为2的正方形，圆柱表面上的点A，B，C，D，F在正视图中分别对应点A，B，C，E，F.其中E，F分别为AB，BC的中点，则异面直线AC与DF所成角的余弦值为()A. 13B. √23C. √33D. √638.如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为()A. 22π3B. 28π3C. 34π3D. 40π39.如图，网络纸上小正方形的边长为1，粗实线画出的某几何体的三视图，则该几何体的体积是()A. 18πB. 21πC. 27πD. 36π10.如图所是某一容器三视图，现容中匀速注水，容器中的度h随时间变可能图象是()A. B. C. D.11.如图是一个四棱锥的三视图，则该几何体的体积为()A. 403B. 323C. 163D. 28312.如图所示，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为A. 64−8√2π3B. 64−4√2π3C. 64−8π3D. 64−4π3二、单空题（本大题共4小题，共20分）13.某组合体的正视图和侧视图如图(1)所示，它的俯视图的直观图是图(2)中粗线所表示的平面图形，其中四边形O′A′B′C′为平行四边形，D′为C′B′的中点，则图(2)中平行四边形O′A′B′C′的面积为___________．14.以图①为正视图，在图②③④⑤中选两个分别作为侧视图和附视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为_____________(写出符合求的一组答案即可)．15.在棱长为1的正方体ABCD−A1B1C1D1中，点M，N分别是棱B1C1，C1D1的中点，过A，M，N三点作正方体的截面，将截面多边形向平面ADD1A1作投影，则投影图形的面积为．16.把平面图形α上的所有点在另一个平面上的射影所构成的图形β称为图形α在这个平面上的射影，如图所示，在三棱锥A−BCD中，BC⊥DC，AD⊥DC，BC⊥AB，BC= CD=4，AC=4√3，则△ADB在平面ABC上的射影的面积是________．三、解答题（本大题共2小题，共20分）13．设某几何体的三视图如图(尺寸的长度单位为cm)，（1）用斜二测画法画出该几何体的直观图(不写画法)；（2）求该几何体最长的棱长.14．设一正方形纸片ABCD边长为4厘米，切去阴影部分所示的四个全等的等腰三角形，剩余为一正方形纸片和四个全等的等腰三角形，沿虚线折起，恰好能做成一个正四棱锥，O为正四棱锥底面中心．，（粘接损耗不计），图中AH PQ（1）若正四棱锥的棱长都相等，请求出它的棱长并画出它的直观图示意图；（2）设等腰三角形APQ的底角为x，试把正四棱锥的侧面积表示为x的函数，并求S范围．专题28 空间几何体的直观图与三视图一、单选题（本大题共12小题，共60分）17.已知一个几何体的正视图和侧视图如图(1)所示，其俯视图用斜二测画法所画出的水平放置的直观图是一个直角边长为1的等腰直角三角形(如图(2)所示)，则此几何体的体积为()A. 1B. √2C. 2D. 2√2【答案】B【解析】解：根据直观图可得该几何体的俯视图是一个直角边长分别是2和√2的直角三角形，根据三视图可知该几何体是一个三棱锥，且三棱锥的高为3，所以体积V=13×(12×2×√2)×3=√2．故选B．18.正方形O′A′B′C′的边长为1cm，它是水平放置的一个平面图形的直观图(如图)，则原图形的周长是()A. 6cmB. 8cmC. (2+3√2)cmD. (2+2√3)cm【答案】B【解析】解：如图，OA=1cm，在Rt△OAB中，OB=2√2 cm，∴AB=√OA2+OB2=3cm．∴四边形OABC的周长为8cm．故选B．19.一个几何体的三视图如图所示，则该几何体的表面积为()A. 3π2+1+√32B. 3π+12+√32C. 3π+1+√32D. 3π+1+√32【答案】C【解析】解：由三视图可知几何体上部为三棱锥，下部为半球，三棱锥的底面和2个侧面均为等腰直角三角形，直角边为1，另一个侧面为边长为√2的等边三角形，半球的直径2r=√2，故r=√22．∴S表面积=12×1×1×2+√34×(√2)2+12×4π×(√22)2+π×(√22)2−12×1×1=12+√32+3π2．故选：C．20.某几何体的三视图如图所示，则该几何体的表面积为()A. 3π+4+√3B. 3π+5+√3C. 52π+6+√3 D. 52π+4+√3【答案】A【解析】解：由已知中的三视图可得：该几何体是一个半圆柱和三棱锥的组合体半圆柱的半径为1高2，所以该组合体的面积故选A．21.已知某几何体的一条棱长为l，该棱在正视图中的投影长为√2020，在侧视图与俯视图中的投影长为a与b，且a+b=2√1011，则l的最小值为()A. √20212B. √40422C. √2021D. 2021【答案】C【解析】解：如图所示：设长方体中AB=m，BD为正投影，BE为侧投影，AC为俯视图的投影．故：BD=√2020，BE=a，AC=b，设AE=x，CE=y，BC=z，则：x2+y2+z2=l2，x2+y2=b2，y2+z2=a2，x2+z2=2020，所以2(x2+y2+z2)=a2+b2+2020，故：2l2=a2+b2+2020，因为a2+b2≥(a+b)22=2022，所以2l2≥2022+2020，则l≥√2021．故l的最小值为√2021．故选C．22.已知一几何体的三视图如图所示，则该几何体的表面积为()A. √24π+72B. √24π+4 C. 1+√24π+72D. 1+√24π+4【答案】D【解析】解：几何体左边为四分之一圆锥，圆锥的半径为1，高为1，右边为三棱锥，三棱锥底面是直角边长为1和2的直角三角形，高为1，所以几何体的表面积为：+12×(2+1)×1+12×√2×√(√5)2−(√22)2，故选D．23.某圆柱的正视图是如图所示的边长为2的正方形，圆柱表面上的点A，B，C，D，F在正视图中分别对应点A，B，C，E，F.其中E，F分别为AB，BC的中点，则异面直线AC与DF所成角的余弦值为()A. 13B. √23C. √33D. √63【答案】D【解析】解：如图所示，连结DE，EF，易知EF//AC，所以异面直线AC与DF所成角为∠DFE，由正视图可知，DE⊥平面ABC，所以DE⊥EF．由于AB=BC=2，所以EF=√2，又DE=1，所以DF=√3，在RtΔEFM中，cos∠DFE=√2√3=√63，故选D．24.如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为()A. 22π3B. 28π3C. 34π3D. 40π3【答案】C【解析】解：根据几何体得三视图转换为几何体为：该几何体是由一个底面半径为2，高为3的半圆柱和一个半径为2的半球组成，故：V=12⋅π×22×3+12×43×π×23=34π3．故选C．25.如图，网络纸上小正方形的边长为1，粗实线画出的某几何体的三视图，则该几何体的体积是()A. 18πB. 21πC. 27πD. 36π【答案】A【解析】解：该几何体是一个四分之一的圆和圆锥的组合体，如图：有题意知该圆的直径为6cm，圆锥的高为3cm，则该几何体的体积为13×π×32×3+1 4×43π×33=18π，故选A．26.如图所是某一容器三视图，现容中匀速注水，容器中的度h随时间变可能图象是()A. B. C. D.【答案】B【解析】解：三视图表示的容器倒的圆锥，下细，上面，刚开始度增加的相快些．曲越竖直”，后，高度增加来越慢，图越平稳．故B．27.如图是一个四棱锥的三视图，则该几何体的体积为()A. 403B. 323C. 163D. 283【答案】A【解析】解：由三视图得到其直观图(下图所示)，则体积为：13×[12(1+4)×4]×4=403，故选A ．28.如图所示，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为A. 64−8√2π3B. 64−4√2π3C. 64−8π3D. 64−4π3【答案】A【解析】解：这是一个有一条侧棱垂直于底面的四棱锥内部挖去了一个八分之一的球，四棱锥的底面边长和高都等于4，八分之一球的半径为2√2，，故选A ．二、单空题（本大题共4小题，共20分）29. 某组合体的正视图和侧视图如图(1)所示，它的俯视图的直观图是图(2)中粗线所表示的平面图形，其中四边形O ′A ′B ′C ′为平行四边形，D ′为C ′B ′的中点，则图(2)中平行四边形O ′A ′B ′C ′的面积为___________．【答案】3√2【解析】解：由正视图和侧视图可得俯视图如下：∴|O′A′|=4，|O′C′|=32，∠A′O′C′=45°，∴S ΔA′O′C′=12|O′A′|·|O′C′|·sin∠A′O′C′ =12×4×32×√22=3√22， ∴S ▱O′A′B′C′=2S △A′O′C′=3√2， 故答案为3√2．30.以图①为正视图，在图②③④⑤中选两个分别作为侧视图和附视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为_____________(写出符合求的一组答案即可)．【答案】②⑤或③④【解析】解：由高度可知，侧视图只能为②或③，侧视图为②，如图(1)平面PAC⊥平面ABC，PA=PC=√2，BA=BC=√5,AC=2，俯视图为⑤；侧视图为③，如图(2)，PA⊥平面ABC，PA=1,AC=AB=√5,BC=2，俯视图为④．故答案为②⑤或③④．31.在棱长为1的正方体ABCD−A1B1C1D1中，点M，N分别是棱B1C1，C1D1的中点，过A，M，N三点作正方体的截面，将截面多边形向平面ADD1A1作投影，则投影图形的面积为．【答案】712【解析】解：直线MN分别与直线A1D1，A1B1交于E，F两点，连接AE，AF，分别与棱DD1，BB1交于G，H两点，连接GN，MH，得到截面五边形AGNMH，向平面ADD1A1作投影，得到五边形AH1M1D1G，由点M，N分别是棱B1C1，C1D1的中点，可得D1E=D1N=12，由△D1EG∽△DAG，可得DG=2D1G=23，同理BH=2B1H=23，则AH1=2A1H1=23，A1M1=D1M1=12，则S AH1M1D1G =1−S A1H1M1−S ADG=1−12×12×13−12×1×23=712，故答案为：712．32.把平面图形α上的所有点在另一个平面上的射影所构成的图形β称为图形α在这个平面上的射影，如图所示，在三棱锥A−BCD中，BC⊥DC，AD⊥DC，BC⊥AB，BC= CD=4，AC=4√3，则△ADB在平面ABC上的射影的面积是________．【答案】8√2【解析】解：因为BC⊥DC，AD⊥DC，BC⊥AB，BC=CD=4，AC=4√3，把三棱锥A−BCD放入如图所示的棱长为4的正方体中，过点D作CE的垂线DF，垂足为F，连接AF，BF，因为BC⊥平面CE，DF⊂平面CE，故BC⊥DF又BC∩CE=C，BC，CE⊂平面ABC则DF⊥平面ABC，故△ADB在平面ABC上的射影为△AFB，因为AB=√42+42=4√2，×4×4√2=8√2，所以△AFB的面积为12即△ADB在平面ABC上的射影的面积为8√2．故答案为8√2．三、解答题（本大题共2小题，共20分）13．设某几何体的三视图如图(尺寸的长度单位为cm)，（1）用斜二测画法画出该几何体的直观图(不写画法)；（2）求该几何体最长的棱长.【答案】（1）答案见解析；（2）4cm.【解析】（1）（2）如下图，SE⊥面ABC，线段AC中点为D2,3,1,4,2,=1======，BD AC SE cm AE cm CE cm AC cm AD DC cm DE cm⊥，=，3BD cm在等腰ABC中，AB AC=在Rt SEA△中，SA=在Rt SEC△中，SC△中，BE==在Rt BDE∴⊥SE⊥面ABC，SE BE在Rt SEB△中，SB=<==<<，在三梭锥S-ABC中，SC AB AC SA SB AC所以最长的棱为AC ，长为4cm14．设一正方形纸片ABCD 边长为4厘米，切去阴影部分所示的四个全等的等腰三角形，剩余为一正方形纸片和四个全等的等腰三角形，沿虚线折起，恰好能做成一个正四棱锥（粘接损耗不计），图中AH PQ ⊥，O 为正四棱锥底面中心．，（1）若正四棱锥的棱长都相等，请求出它的棱长并画出它的直观图示意图；（2）设等腰三角形APQ 的底角为x ，试把正四棱锥的侧面积表示为x 的函数，并求S 范围．【答案】（1），画图见解析；（2）161tan 2tan S x x=++，()0,4.【解析】（1）由题意，设正四棱锥的棱长为a，则AH =，2a AC a +===（2）设PH b =，则tan AH b x =，由2tan 2a x a ⋅+=a =，从而22116tan 442tan 2(tan 1)APQ x S S PQ AH a x x ==⋅⋅⋅==+△，其中(tan 1),x ∈+∞，∴16(0,4)1tan 2tan S x x=∈++。

数学空间几何体的三视图与直观图试题1.若一个空间几何体的三个视图都是直角边长为的等腰直角三角形，则这个空间几何体的外接球的表面积是（）A．B．C．D．【答案】A【解析】这个空间几何体是一个三条侧棱长度为，侧棱两两垂直的三棱锥，其外接球与单位正方体相同，故其外接球的半径为，故其表面积为【考点】三视图与几何体的体积2.一个几何体的三视图如图所示，正视图和侧视图都是腰长为的全等的等腰三角形，若该几何体的四个顶点在空间直角坐标系的坐标分别是，，，，则第五个顶点的坐标为（）A．B．C．D．【答案】B【解析】正视图和侧视图是等腰三角形，俯视图是正方形，所以该几何体是正四棱锥，还原几何体并结合其中四个顶点的坐标，建立如图所示的空间直角坐标系，设点，由题意知，底面是边长为2的正方形，故，又正四棱锥的高为，故，则第五个顶点的坐标为.【命题意图】本题考查空间几何体的三视图和空间直角坐标系，意在考查学生空间想象能力.3.如图所示，某几何体的正视图是平行四边形，侧视图和俯视图都是矩形，则该几何体的体积为()A．6B．9C．12D．18【答案】B【解析】由三视图可还原几何体的直观图如图所示．此几何体可通过分割和补形的方法拼凑成一个长和宽均为3，高为的长方体，所求体积V＝3×3×＝9.4.一个四面体的顶点在空间直角坐标系O-xyz中的坐标分别是（1，0，1），（1，1，0），（0，1，1），（0，0，0），画该四面体三视图中的正视图时，以zOx平面为投影面，则得到的正视图可以为(A) (B) (C) (D)【答案】A【解析】由题意可知：该四面体为正四面体，其中一个顶点在坐标原点，另外三个顶点分别在三个坐标平面内，所以以zOx平面为投影面，则得到的正视图可以为选项A.【考点】本小题主要考查立体几何中三视图的有关知识，考查同学们的空间想象能力，属中档题. 5.浙江理）若某几何体的三视图（单位：cm）如图所示，则此几何体的体积等于________。

高二数学空间几何体的三视图与直观图试题答案及解析1.如图示，在四棱锥A－BHCD中，AH⊥面BHCD，此棱锥的三视图如下：（1）求二面角B－AC－D的余弦弦值；（2）在线段AC上是否存在一点E，使ED与面BCD成45°角？若存在，确定E的位置；若不存在，说明理由。

【答案】（1）（2）不存在【解析】(1)观察三视图，得到边长以及线面关系，取AC的中点M，过M作MN∥CD交AD于N，则是所求二面角的平面角，（2）假设存在，把“ED与面BCD成45°角”作为条件，进行计算.试题解析：（1）由AH⊥面BHCD及三视图知：AH=BH=HC=1，，取AC的中点M，过M作MN∥CD交AD于N，则是所求二面角的平面角，，，；（2）假设在线段AC上存在点E合题意，令E在HC上的射影为F，设（），则，矛盾。

所以，不存在（注：本题也可用向量法）【考点】二面角，线面角.2.某几何体是由直三棱柱与圆锥的组合体，其直观图和三视图如图所示，正视图为正方形，其中俯视图中椭圆的离心率为A．B．C．D．【答案】C【解析】设正视图正方形的边长为m，根据正视图与俯视图的长相等，得到俯视图中椭圆的短轴长2b=m，俯视图的宽就是圆锥底面圆的直径，得到俯视图中椭圆的长轴长2a=，则椭圆的焦距，根据离心率公式得，；故选：C．【考点】１．三视图；２．椭圆的性质．3.如图，某四棱锥的三视图如图所示，则最长的一条侧棱长度为（）A．B．C．D．【答案】C【解析】由三视图知：四棱锥的一条侧棱与底面垂直，且高为1，如图：SA⊥平面ABCD，AD=CD=SA=1，AB=2，∴最长的侧棱为SB=;故选：C．【考点】三视图4.如图是一个空间几何体的三视图，则该几何体的外接球的体积是（）A．B．C．D．【答案】C【解析】由三视图可知，该几何体为直三棱锥，底面为等腰直角三角形，把三棱锥补成长方体，三棱锥和长方体具有相同的外接球，，因此，.【考点】球的体积.5.如图是多面体和它的三视图．(1)若点是线段上的一点，且,求证：;(2)求二面角的余弦值．【答案】(1)证明见解析；(2)【解析】(1)利用已知的线面垂直关系建立空间直角坐标系，准确写出相关点的坐标，从而将几何证明转化为向量运算.其中灵活建系是解题的关键.(2)证明线面垂直，需证线线垂直，只需要证明直线的方向向量垂直；（3)把向量夹角的余弦值转化为两平面法向量夹角的余弦值;(4）空间向量将空间位置关系转化为向量运算，应用的核心是要充分认识形体特征，建立恰当的坐标系，实施几何问题代数化.同时注意两点：一是正确写出点、向量的坐标，准确运算；二是空间位置关系中判定定理与性质定理条件要完备.试题解析：解：(1)由题意知AA1，AB，AC两两垂直，建立如图所示的空间直角坐标系，则A(0，0，0)，A1(0，0，2)，B(－2，0，0)，C(0，－2，0)，C1(－1，－1，2)，则＝(－1，1，2)，＝(－1，－1，0)，＝(0，－2，－2)．(1分)设E(x，y，z)，则＝(x，y＋2，z)，＝(－1－x，－1－y，2－z)．(3分)＝2，得E(=设平面C1A1C的法向量为m＝(x，y，z)，则由，得，取x＝1，则y＝－1，z＝1.故m＝(1，－1，1)，=，BE⊥平面A1CC1.(6分)(2)由（1）知，平面C1A1C的法向量为m＝(1，－1，1)而平面A1CA的一个法向量为n＝(1，0，0)，则cos〈m，n〉＝＝＝，故二面角的余弦值.(12分)【考点】利用空间向量证明垂直和夹角问题.6.一个几何体的三视图如图所示，则该几何体的体积为A．2B．1C．D．【答案】C【解析】由三视图可知该几何体是一个四棱锥，其底面是一个对角线为2的正方形，高为1，故其底面面积S=×2×=2,则V=•Sh=,故选C.【考点】由三视图求面积、体积．7.右图是某几何体的三视图，其中正视图是正方形，侧视图是矩形，俯视图是半径为2的半圆，则该几何体的表面积等于（）A．B．24πC．D．12π【答案】A【解析】由题意可得，直观图为底面直径为4，高为4的圆柱的一半，所以该几何体的表面积是正方形面积+圆柱侧面积的一半+圆的面积，即，故选A．【考点】由三视图求表面积．8.某几何体的三视图如图所示，其中正视图为正三角形，则该几何体的体积为 .【答案】【解析】由空间几何体的三视图可知，该几何体为平放的三棱柱，上下底面为边长是2的正三角形，高为3，所以.【考点】空间几何体的三视图、表面积和体积的计算.9.下图是一几何体的直观图、主视图、俯视图、左视图．（1）若F为PD的中点，求证：AF⊥面PCD；（2）证明：BD∥面PEC;（3）求该几何体的体积．【答案】（1）详见解析；（2）详见解析；（3）【解析】由三视图可知底面是边长为4的正方形，，，∥，且。

空间几何体的三视图和直观图【学习目标】1.了解平行投影与中心投影，了解在平行投影下画空间图形与在中心投影下画空间图形两种方法的各自特点，了解空间图形的不同表现形式；2. 能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱的简易组合体）的三视图，能识别上述的三视图所表示的立体模型，会用斜二测画法画出它们的直观图．【要点梳理】【高清课堂：空间几何体的三视图与直观图 395059中心投影与平行投影】要点一、中心投影与平行投影1．投影、投影线和投影面由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中的光线叫做投影线，留下物体影子的屏幕叫做投影面．2．中心投影我们把光由一点向外散射形成的投影叫做中心投影．中心投影的投影线交于一点，它的实质是一个点光源把一个物体射到一个平面上，这个物体的影子就是它在这个平面上的中心投影．3．中心投影的性质（1）中心投影的投影线交于一点；（2）点光源距离物体越近，投影形成的影子越大．4．平行投影我们把在一束平行光线照射下形成的投影叫做平行投影．投影线正对着投影面时，叫做正投影，否则叫做斜投影．5．平行投影的性质（1）平行投影的投影线互相平行．（2）在平行投影之下，与投影面平行的平面图形留下的影子与这个平面图形的形状和大小完全相同．6．中心投影与平行投影的区别与联系（1）平行投影包括斜二测画法和三视图．中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致，最像原来的物体．（2）画实际效果图时，一般用中心投影法，画立体几何中的图形时，一般用平行投影法．要点二、空间几何体的三视图【高清课堂：空间几何体的三视图与直观图 395059 三视图】1．三视图的概念把一个空间几何体投影到一个平面上，可以获得一个平面图形，但是只有一个平面图形很难把握几何体的全貌，因此我们需要从多个角度进行投影，这样才能较好地把握几何体的形状和大小．通常，我们总是选择三种投影．（1）光线从几何体的前面向后面正投影，得到的投影图叫做几何体的正视图；（2）光线从几何体的左面向右面正投影，得到的投影图叫做几何体的侧视图；（3）光线从几何体的上面向下面正投影，得到的投影图叫做几何体的俯视图．几何体的正视图、侧视图和俯视图统称为几何体的三视图．2．三视图的画法规则画三视图时，以正视图为准，俯视图在正视图的正下方，侧视图在正视图的正右方，正、俯、侧三个视图之间必须互相对齐，不能错位．正视图反映物体的长度和高度，俯视图反映物体的长度和宽度，侧视图反映物体的宽度和高度，由此，每两个视图之间有一定的对应关系，根据这种对应关系得到三视图的画法规则：（1）正、俯视图都反映物体的长度——“长对正”；（2）正、侧视图都反映物体的高度——“高平齐”；（3）俯、侧视图都反映物体的宽度——“宽相等”．【高清课堂：空间几何体的三视图与直观图 395059 斜二测画法及典型例题1】要点三、斜二测画法在立体几何中，空间几何体的直观图通常是在平行投影下画出的空间图形．要画空间几何体的直观图，首先要学会水平放置的平面图形的直观图画法．对于平面多边形，我们常用斜二测画法画它们的直观图，斜二测画法是一种特殊的平行投影画法．斜二测画法的步骤：（1）在已知图形中取互相垂直的z轴和y轴，两轴相交于点O．画直观图时，把它们画成对应的x＇轴与y＇轴，两轴交于点O＇，且使∠x＇O＇y＇=45°（或135°），它们确定的平面表示水平面．（2）已知图形中，平行于x轴、y轴的线段，在直观图中分别画成平行于x＇轴、y＇轴的线段，并使它们和所画坐标轴的位置关系与已知图形中相应线段和原坐标轴的位置关系相同．（3）已知图形中，平行于x轴或z轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度变为原来的一半．画图完成后，擦去作为辅助线的坐标轴，就得到了平面图形的直观图．要点诠释：用斜二测画法画图的关键是在原图中找到决定图形位置与形状的点并在直观图中画出．一般情况下，这些点的位置都要通过其所在的平行于x、y轴的线段来确定，当原图中无需线段时，需要作辅助线段．要点四、立体图形的直观图（1）用斜二测画法画空间几何体的步骤①在已知图形中，取互相垂直的x轴和y轴，再取z轴，使∠xOz=90°，且∠yOz=90°；②画直观图时，把它们画成对应的轴x′，y′，z′，使∠x′O′y′=45°（或135°），∠x′O′z′=90°，x′O′y′所确定的平面表示水平平面；③已知图形中平行于x轴，y轴或z轴的线段，在直观图中分别画成平行于x′轴，y′轴或z′轴的线段；④在已知平面图形中平行于x轴和z轴的线段，在直观图中保持原长度不变，平行于y 轴的线段，长度变为原来的一半；⑤擦去作为辅助线的坐标轴，就得到了空间几何体的直观图．（2）斜二测画法保留了原图形中的三个性质①平行性不变，即在原图中平行的线在直观图中仍然平行；②共点性不变，即在原图中相交的直线仍然相交；③平行于x，z轴的长度不变．（3）画立体图形与画水平放置的平面图形相比多了一个z轴，其直观图中对应于z轴的是z＇轴，平面x＇O＇y＇表示水平平面，平面y＇O＇z＇和x＇O＇z＇表示直立平面．平行于z轴（或在：轴上）的线段，其平行性和长度都不变．（4）三视图与直观图的联系与区别三视图与直观图都是用平面图形来刻画空间图形的位置特征与度量特征，二者有以下区别：①三视图从细节上刻画了空间几何体的结构，由三视图可以得到一个精确的几何体，如零件、建筑图纸等都是三视图．②直观图是对空间几何体的整体刻画，可视性高，立体感强，由此可以想象实物的形状．要点五、已知三视图画直观图三视图和直观图是空间几何体的两种不同的表现形式．直观图是在某一定点观察到的图形，三视图是投射线从不同位置将物体按正投影向投影面投射所得到的图形，对于同一个物体，两者可以相互转换．由三视图画直观图，一般可分为两步：第一步：想象空间几何体的形状．三视图是按照正投影的规律，使平行光线分别从物体的正面、侧面和上面投射到投影面后得到的投影图，包括正视图、侧视图和俯视图．正视图反映出物体的长和高，侧视图反映出物体高和宽，所以正视图和侧视图可以确定几何体的基本形状，如柱体、锥体或台体等．俯视图反映出物体的长和宽．对于简单几何体来说，当俯视图是圆形时，该几何体是旋转体；当俯视图是多边形时，该几何体是多面体．第二步：利用斜二测画法画出直观图．当几何体的形状确定后，用斜二测画法画出相应物体的直观图．注意用实线表示看得见的部分，用虚线表示看不见的部分．画完直观图后还应注意检验．【典型例题】类型一、平行投影与中心投影例1．下列命题中正确的是（）A．矩形的平行投影一定是矩形B．梯形的平行投影一定是梯形C．两条相交直线的投影可能平行D．一条线段的平行投影如果仍是一条线段，那么这条线段中点的投影必是这条线段投影的中心【答案】D【解析】平行投影因投影线的方向变化而不同，因而平行投影改变几何图形的形状，因而A、B不正确．两条直线的交点无论是平行投影还是中心投影仍是同一个点，这个点在两条直线的投影上，因而两条直线的投影不可能平行，故C错．两条线段平行投影的比等于这两条线段的比，因而D正确．【总结升华】空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线，如照片中由近到远，物体之间的距离越来越近，最后相交于一点．中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致，最像原来的物体，所以在绘画时，经常使用这种方法．例2．一图形的投影是一条线段，这个图形不可能是．①线段②直线③圆④梯形⑤长方体【答案】②⑤【解析】线段、圆、梯形都是平面图形，且在有限范围内，投影都可能为线段；长方体是三维空间图形，其投影不可能是线段；直线的投影，只能是直线或点．举一反三：【变式1】有下列说法：①从投影的角度看，三视图和斜二测画法画出的直观图都是平行投影下画出来的空间图形；②平行投影的投影线互相平行，中心投影的投影线相交于一点；③空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线；④空间几何体在平行投影与中心投影下有不同的表现形式．其中正确的命题有（）．A．1个 B．2个 C．3个 D．4个【答案】D类型二、空间几何体的三视图例3．螺栓是棱柱和圆柱构成的组合体，如下图，画出它的三视图．【解析】该物体是由一个正六棱柱和一个圆柱组合而成的．正视图反映正六棱柱的三个侧面和圆柱侧面，侧视图反映正六棱柱的两个侧面和圆柱侧面，俯视图反映该物体正投影后是一个正六边形和一个圆（中心重合）．它的三视图如下图．【总结升华】（1）对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图．（2）在绘制三视图时，应注意：若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出．（3）画简单组合体的三视图应注意两个问题：首先，确定正视、侧视、俯视的方向，同一物体放置的位置不同，所画的三视图就可能不同；其次，简单组合体是由哪几个简单几何体构成的，并注意它们的构成方式，特别是它们的交线位置．例4．如下图（1）所示的是一个奖杯的三视图，画出它的立体图形．【解析】从奖杯的三视图可以看出，奖杯的底座是一个正棱台．它的上底面是边长为60 mm的正方形，下底面是边长为100 mm的正方形，高为20 mm．底座的上面是一个底面对角线长为40 mm，高72 mm的正四棱柱，它的底面对角线分别与棱台的底面的两边平行，底面的中心在棱台上、下底面中心的连线上，奖杯的最上部是在正四棱柱上底面的中心放了一个直径为28 mm 的球根据以上分析，画出奖杯的立体图形，如上图所示．【总结升华】由三视图还原成实物图是由实物图画三视图的逆向思维，其关键仍然是抓住“长对正、高平齐、宽相等”的基本特征，想象视图中每部分对应的实物部分的形状，特别要注意几何体中与投影面垂直或平行的线及面的位置．根据三视图想象空间几何体，是培养空间想象能力的重要方式，这需要根据几何体的正视图、侧视图、俯视图的几何特点，想象整个几何体的几何特征，从而判断三视图所描述的几何体．通常是根据俯视图判断是多面体还是旋转体，再结合正视图和侧视图确定具体的几何结构特征，最终确定是简单几何体还是简单组合体．举一反三：【变式1】 右图是长和宽分别相等的两个矩形．给定下列三个命题，其中真命题的个数是（ ）．①存在三棱柱．其正（主）视图、俯视图如右图 ②存在四棱柱，其正（主）视图、俯视图如右图 ③存在圆柱，其正（主）视图、俯视图如右图A ．3B ．2C ．1D ．0【答案】A【变式2】若某几何体的三视图如下图所示，则这个几何体的直观图可以是（ ）【答案】B类型三、空间几何体的直观图例5．画出水平放置的等边三角形的直观图.【解析】画法，如图： (1)在三角形ABC 中，取AB 所在直线为x 轴，AB 边的高所在直线为y 轴；画出相应的x '轴和y ' 轴，两轴交于点O '，且使45x O y '''∠=o ；(2)以O '为中点，在x '轴上取A B AB ''=，在y '轴上取12O C OC ''=； (3)连接A C ''、B C ''，并擦去辅助线x '轴和y ' 轴，便获得正△ABC 的直观图△A B C '''.【总结升华】斜二测画法的作图技巧：1.在已知图中建立直角坐标系，理论上在任何位置建立坐标系都行，但实际作图时，一般建立特殊的直角坐标系，尽量运用原有直线为坐标轴或图形的对称轴为坐标轴，以线段的中点或图形的对称点为原点；2.在原图中平行于x 轴和y 轴的线段在直观图中仍然平行于x '轴和y '轴，原图中不与坐标轴平行的线段可以先画出线段的端点再连线，画端点时利用与坐标轴平行的线段；3.画立体图形的直观图，在画轴时，要再画一条与平面x O y '''垂直的z '轴，平行于z '轴的线段长度保持不变.举一反三：【变式1】 已知正角形ABC 的边长为a ，那么△ABC 的平面直观图△A ＇B ＇C ＇的面积为（ ）A ．234aB ．238aC ．268aD ．2616a 【答案】D【解析】先根据题意，画出直观图，然后根据直观图△A ＇B ＇C ＇的边长及夹角求解．如上图（1）、（2）所示的实际图形和直观图．由图（2）可知，A ＇B ＇=AB=a ，13''24O C OC a ==，在图（2）中作C ＇D ＇⊥A ＇B ＇于D ＇，则26''''28C D O C a ==． ∴2'''1166''''22816A B C S A B C D a a a ∆=⋅=⨯⨯=． 【总结升华】求直观图的面积的关键是依据斜二测画法，求出相应的直观图的底边和高，也就是原来实际图形中的高线在直观图中变为与水平直线成45°角且长度为原来的一半的线段，以此为依据求出相应的高线即可．反过来，由一个平面图形的直观图来确定原平面图形的面积，也是依据这个规则来确定的．例6．画出底面为边长为1.2 cm 的正方形，侧棱均相等且高为1.5 cm 的四棱锥的直观图．【解析】（1）画轴．画x 轴、y 轴、z 轴，∠xOy=45°（或135°），∠xOz=90°，如下图（1）．（2）画底面．以O 为中心在xOy 平面内，画出正方形的直观图ABCD ，使AB=1.2 cm ，EF ＇=0.6 cm ．（3）画顶点，在Oz 轴上截取OP ，使OP=1.5 cm ．（4）成图．顺次连接以、PB 、PC 、PD ，并擦去辅助线，将被遮住的部分改为虚线，得四棱锥的直观图，如下图（2）．【总结升华】 本题主要考查空间几何体的直观图的画法．解题的关键是先利用几何体图形的对称性建系，再利用斜二测画法的规则及步骤画出直观图．建系后观察哪些线段分别与x 、y 、z 轴平行或重合，找到对应顶点即可．【巩固练习】1．下列实例中，不是中心投影的是（）．A．工程图纸 B．小孔成像 C．相片 D．人的视觉2．下列种说法：①相等的角在直观图中对应的角仍然相等；②相等的线段在直观图中对应的线段仍然相等；③平行的线段在直观图中对应的线段仍然平行；④线段的中点在直观图中仍然是线段的中点．其中，说法正确的有（）．A．1个 B．2个 C．3个 D．4个3．一个几何体的某一方向的视图是圆，则它不可能是( ).A．球体 B．圆锥 C．圆柱 D．长方体4．一个建筑物的正视图、侧视图、俯视图如下图所示，则组成这个建筑物的组合体是（）．A．圆柱和圆锥B．立方体和圆锥C．正四棱柱和圆锥D．正方形和圆5．以正方形相邻两边为坐标轴建立直角坐标系，在这一坐标系下用斜二测画法画出的正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积是（）．A．16 B．64 C．16或64 D．以上都不对6．一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如下图所示，则该几何体的俯视图为7．平行投影与中心投影之间的区别是________________．8．一个三角形在其直观图中对应一个边长为1的正三角形，原三角形的面积为________．9．正视图为一个三角形的几何体可以是____________________．(写出三种)10．用斜二测画法作出两边边长分别为3cm和4cm的矩形的直观图．11．用斜二测画法画正六棱柱的直观图，使其底面边长为3cm，侧棱长为6cm．12．根据三视图（如下图），画出物体的直观图．【答案与解析】1．【答案】A【解析】由中心投影的特点可知，B、C、D均是中心投影．2．【答案】B【解析】由直观图的画法可知③、④正确．3．【答案】D【解析】4．【答案】C【解析】由三视图可知，组合体上部分是圆锥，下部分为正四棱柱．5．【答案】C6．【答案】C【解析】正视图中小长方形在左上方，对应俯视图应该在左侧，排除B、D，侧视图中小长方形在右上方，对应俯视图应该在下方，排除A，故选C．7．【答案】平行投影的投影线互相平行，而中心投影的投影线相交于一点．8．【答案】6 2【解析】如右图，由底边长A＇B＇=1，3'2C O=，那么原来的高线为6262⨯=，则原三角形的面积16162S=⨯⨯=．9．【答案】三棱锥、三棱柱、圆锥【解析】由三棱锥、三棱柱（侧放）、圆锥的特征可知这三种几何体的正视图均是三角形．10．【解析】采用斜二测画法，即在已知图形所在的空间中取水平平面，作'x轴、'y轴，使'''045x o y∠=，然后依据平行投影的有关性质逐一作图（如右图）．（1）在已知ABCD中取AB，AD所在边为x轴与y轴，相交于点O（O与A重合），画对应的x＇轴、y＇轴，使∠x＇O＇y＇=45°．（2）在x＇轴上取A＇，B＇，使A＇B＇=AB=4，在y＇轴上取D＇，使A＇D＇=12AD=32，过D＇作D＇C＇平行x＇的直线，且等于A＇B＇长．（3）连C＇B＇，所得四边形A＇B＇C＇D＇就是矩形ABCD的直观图．11．【解析】先作底面正六边形的直观图，再沿平行于z轴方向平移即可得．作法：（1）画轴：画z＇，y＇，z＇轴，使∠x＇O＇y＇=45°（或135°），∠x＇O＇z＇=90°．（2）画底面：按x＇轴，y＇轴画正六边形的直观图ABCDEF．（3）画侧棱：过A，B，C，D，E，F各点分别作z＇轴的平行线，并在这些平行线上分别截取AA＇，BB＇，CC＇，DD＇，EE＇，FF＇．（4）成图：顺次连结A＇，B＇，C＇，D＇，E＇，F＇，加以整理（去掉辅助线，改被遮挡的部分为虚线），图略．12．【解析】（1）画轴．建立空间直角坐标系，使∠xOy=45°，∠xOz=90°，如右图．（2）画圆柱的两底面和圆台的上底面．画出底面圆O，在z轴上截取O＇，使OO＇等于三视图中相应高度．过O＇作Ox的平行线O＇x＇，Oy的平行线O＇y＇，利用O＇x＇与O＇y＇画出底面圆O＇（与画圆O一样），在z轴上截取O″，使O＇O″与三视图中O＇O″等高．过O″作Ox的平行线O″x″，Oy的平行线O″y″，作圆O″．（3）成图．连接AA＇，A＇A″，B″B＇，B＇B，整理得到三视图所表示的立体图的直观图，如右图所示．。

人教版高中数学必修二第1章空间几何体1.2.2空间几何体的三视图学案【要点梳理夯实基础】知识点1投影的概念阅读教材P11～P12第二行内容，完成下列问题．1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影[思考辨析学练结合]判断(正确的打“√”，错误的打“×”)(1)矩形的平行投影一定是矩形．()(2)平行四边形的平行投影可能是正方形．()(3)两条相交直线的平行投影可能平行．()(4)如果一个三角形的投影仍是三角形，那么它的中位线的平行投影，一定是这个三角形的平行投影的中位线．()【解析】利用平行投影的概念和性质进行判断．【答案】(1)×(2)√(3)×(4)√知识点2三视图阅读教材P12第三行～P14内容，完成下列问题．1．三视图的有关概念空间几何体的三视图是用正投影得到的，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是完全相同的，三视图包括主视图、左视图、俯视图.正视图：光线从几何体的前面向后面正投影得到的投影图。

侧视图：光线从几何体的左面向右面正投影得到的投影图。

俯视图：光线从几何体的上面向下面正投影得到的投影图。

规律：一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样。
