技术交底水平兜网安全技术交底

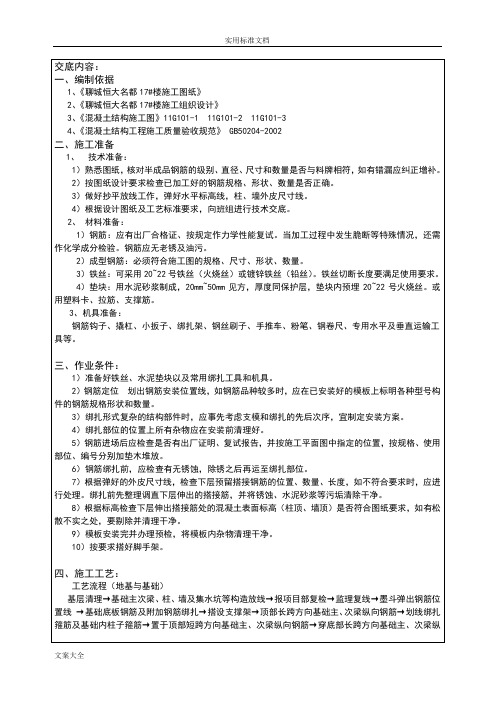

交底内容：一、编制依据1、《聊城恒大名都17#楼施工图纸》2、《聊城恒大名都17#楼施工组织设计》3、《混凝土结构施工图》11G101-1 11G101-2 11G101-34、《混凝土结构工程施工质量验收规范》 GB50204-2002二、施工准备1、技术准备：1）熟悉图纸，核对半成品钢筋的级别、直径、尺寸和数量是否与料牌相符，如有错漏应纠正增补。

2）按图纸设计要求检查已加工好的钢筋规格、形状、数量是否正确。

3）做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。

4）根据设计图纸及工艺标准要求，向班组进行技术交底。

2、材料准备：1）钢筋：应有出厂合格证、按规定作力学性能复试。

当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

2）成型钢筋：必须符合施工图的规格、尺寸、形状、数量。

3）铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

铁丝切断长度要满足使用要求。

4）垫块：用水泥砂浆制成，20mm~50mm见方，厚度同保护层，垫块内预埋20~22号火烧丝。

或用塑料卡、拉筋、支撑筋。

3、机具准备：钢筋钩子、撬杠、小扳子、绑扎架、钢丝刷子、手推车、粉笔、钢卷尺、专用水平及垂直运输工具等。

三、作业条件：1）准备好铁丝、水泥垫块以及常用绑扎工具和机具。

2）钢筋定位划出钢筋安装位置线，如钢筋品种较多时，应在已安装好的模板上标明各种型号构件的钢筋规格形状和数量。

3）绑扎形式复杂的结构部件时，应事先考虑支模和绑扎的先后次序，宜制定安装方案。

4）绑扎部位的位置上所有杂物应在安装前清理好。

5）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。

6）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。

7）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。

绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。

1、施工准备1.1人员准备：架子工必须具备标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后可从事脚手架安装、拆除作业。

操作过程中格遵守安全技术操作规程，佩戴和使用劳动保护用品。

1.2材料准备：准备材料根据施工总进度计划安排，材料应及时进场并按照相应规的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。

1、水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行标准GB/T3091-2001规定。

2、脚手板厚度不应小于50mm，为防止使用过程中脚手板端头损坏，可在距脚手板两端80mm处用18铁丝紧箍两道，固定牢靠。

3、安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2009标准，并进行抽样检测。

绑扎用8#铅丝。

4、钢丝绳选用6×19 Φ14.3钢丝绳，断股、起毛、锈蚀重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个。

经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

作业时必须两人协同操作，系挂安全带，无系挂位置时，由一人在楼固定安全带，给作业人员予保护；10、作业过程中，楼层上和楼下须由专人看守，防高空坠物。

1.3施工准备1、将建筑物外围外架拆除，部支撑架拆除完毕。

2、楼层临边防护按要求搭设到位。

3、清除搭设场地楼层的杂物。

4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。

2、施工部署为避免高空坠落，以下楼层和部位需设置水平挑网：4#、8#、11#楼的标准三层，1#、2#、3#楼的标准二层顶需设置6米宽水平安全网在搭设6米宽水平挑网之后的每隔四层需设置3米宽水平安全网。

3、安全挑网的具体设置：1、3米宽水平安全网的设置：将一根6米长的钢管一端固定在楼层上（可利用连墙件或钢管顶撑在顶板上加固或用旋转扣件固定在外架立杆上），另一端向外上平挑（外挑安全网与外架或在建工程垂直面成60度夹角），每隔3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺密目安全网。

技术、安全交底记录施工单位：2010 年7月19日编号技术、安全交底记录施工单位：鸿丰建设集团有限公司2010 年6月4日编号：物料吊运过程中，严禁碰撞或扯动外水平架。

6.在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品，一律先行拆除或加以固定，高处作业所用的物品，均应堆放平稳，不妨碍通行和装卸，工具随手放入工具袋，拆卸下的物件及余料均及时集装、清理运走，不得任意乱置或向下丢弃，传递物件禁止抛掷。

7.雨天进行高空作业时，必须采取可靠的防滑措施，遇有六级以上强风等恶劣气候，不得进行露天攀登与悬空作业。

技术负责人：交底人：接交人: 表C2-2技术、安全交底记录施工单位：鸿丰建设集团有限公司2010 年6月4日编号：交底内容：挑网的拆除1.挑网拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要挑网时，方可拆除。

2.拆除挑网，应设置警戒区，并有专人负责警戒。

3.拆除挑网前，应将架上的材料、杂物等清除干净，按自上而下，先装者后拆，后装者先拆的顺序进行。

4.拆下的挑网杆件与零配件应分类堆放，用塔吊进行运载，严禁高空抛掷。

安全防护措施1.搭拆水平防护架必须由经按现行国家标准《特种作业人员安全技术考核管理规程（GB5036》培训并考核合格的持证架子工承担；并经常进行体格检查，凡患有高血压、心脏病等不适于高空作业者，不得上架操作。

2.搭拆水平防护架时，工人必须戴好安全帽，佩好安全带，工具及零配件应放入工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。

3.吊运钢管材料等须用专用的保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制挑网上的施工荷载。

4.在搭拆挑网时，如果杆件等尚未绑扎牢固，或已拆幵绑扎，均不得中途停止5.遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空搭拆工作和高空作业。

6.严禁在挑网上拉缆风绳和设置起重把杆或搭挂三角小平台。

7.严禁在挑网堆放物料如模板、木料及施工多余的材料等，以确保水平防护架的安全。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
表C2-1
编 号
工 程 名 称 渤海玉园住宅小区工程
交底日期 2012.8.5
施工单位 秦皇岛市一建建设集团有限公
司 分项工程名称 水平挑网搭设
交底提要
交底内容：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。

第3页(共7页)
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
3、在安全挑网端设置6×19 Φ14.3钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力.
4、φ16圆钢锚环或穿钢管,间距3000㎜,用于固定钢丝绳.
5、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业. 悬挑脚手架上3米宽水平挑网搭设示意图如下:
6米宽水平挑网搭设示意图如下:
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、。

水平兜网技术交底 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
2.当钢筋采用绑扎搭接时，钢筋长度按国标03G101-1图集规定如表1-2。

要求纵向受力钢筋搭接接头应相互错开；同一连接区段（搭接长度）内钢筋搭接接头面积百分率不应大于25%。

对于框架梁纵筋接头位置：梁上部钢筋在跨中，梁下部钢筋在支座。

表1-2 纵向受拉钢筋绑扎搭接长度llE 、ll
图1－8 同一连接区段内纵向受拉钢筋机械连接、焊接接头图1－9 同一连接区段内纵向受拉钢筋绑扎搭接连接
注：凡接头中点位于连接区段内的机械连接接
注：凡接头中点位于长度内的搭接接头均属同一头均属同一连接区段
连接区段
3.当受力钢筋直径≥22mm时应采用焊接或机械连接接头，机械连接接头等级满足Ⅱ级或以上要求。

要求纵向受力钢筋接头应相互错开；同一连接区段（35d，d为直径）内纵向受力钢筋接头面积百分率不应大于50%。

2）钢筋竖向连接
1.柱钢筋连接位置
图1-10 抗震KZ纵向钢筋连接构造图1-11 抗震KZ柱变截面位置纵向钢筋构造。

一、施工准备1.1人员准备:架子工必须具有国标《特种作业人员安全技术考核管理规则》旳条件, 通过培训、考核、获得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。

操作过程中严格遵守安全技术操作规程, 佩戴和使用劳动保护用品。

1.2材料准备:准备材料根据施工总进度计划安排, 材料应及时进场并按摄影应规范旳规定和施工组织设计旳规定对钢管、扣件、脚手板、密目网等进行检查验收, 不合格产品不得使用。

1.水平安全网旳钢管重要为6米架管, 规格Φ48mm×3.5mm, 其质量符合现行国标GB/T3091-规定。

2.安全网采用平网（阻燃型大眼网）、密目式安全网, 必须符合GB16909-国标, 并进行抽样检测。

绑扎用8#铅丝。

3、钢丝绳至少选用Φ10钢丝绳, 断股、起毛、锈蚀严重旳钢丝绳不得使用, 钢丝绳扣紧绳卡不少于三个。

经检查合格旳构配件应按品种、规格分类, 堆放整洁、平稳, 堆放场地不得有积水。

1.3施工准备1.将建筑物外围外架拆除, 内部支撑架拆除完毕。

2.楼层临边防护按规定搭设到位。

3.清除搭设场地楼层旳杂物4.架管、安全网等所需搭设材料准备齐全, 并堆放整洁。

二、安全挑网旳详细设置:1.首层布置用6米长旳架管及扣件制成正方形边框、在边框区域内满铺密目安全网。

端头横杆→挑出杆→扣件连接→钢丝绳与端头拉接→绑大眼网→沿墙横杆→扣件连接→钢丝绳与上部沿墙横杆拉接, 水平兜网应沿建筑物周圈交圈封闭, 大眼网用绑绳与架管绑扎牢固, 绑扎点间距≤200mm。

2.安全挑网需铺设上下两层阻燃型大眼网。

在安全网旳下面不准寄存构件或其他材料设备, 保证人员落入安全网后有效缓冲高度, 安全网接口处必须连接严密。

3、在安全挑网端设置至少选用Φ10钢丝绳进行卸荷, 每间隔6米设置一道钢丝绳连接至建筑物上部, 钢丝绳必须张紧受力。

4、搭设期间架子工必须佩戴好安全防护用品, 否则严禁施工作业。

6米宽水平挑网搭设示意图如下：三、安全使用原则1.常常清理网上落物,网内不得有积物。
