外脚手架挑网施工方案(1)外脚手架挑网是指在外脚手架搭设完成后,为了确保工地的安全和整洁,需要进行挑网作业。
挑网是指在外脚手架上方加设网格,以防止工地杂物滑落,确保人员和设备的安全。
在进行外脚手架挑网施工时,需要注意一些方案和步骤,以确保施工质量和安全。
施工步骤步骤一:准备工作在进行挑网施工之前,首先要做好准备工作。
包括检查外脚手架搭设是否符合安全标准,确认搭设完成并通过验收。
同时,要准备好所需的挑网材料,确保质量合格。
步骤二:确定挑网位置在挑网施工之前,需要确定挑网的位置。
一般来说,挑网需要设置在外脚手架的最顶层,以确保全面覆盖工地区域,避免杂物掉落。
步骤三:安装挑网支架根据确定的挑网位置,安装挑网支架。
支架要选用质量可靠的材料,固定稳固,确保挑网的稳定性和安全性。
步骤四:搭设挑网在安装好挑网支架后,开始搭设挑网。
选择质量好的挑网材料,按照规定的标准和要求进行搭设,保证挑网的牢固性和覆盖面积。
步骤五:验收完成挑网搭设后,进行验收工作。
检查挑网的稳固性和覆盖范围,确保挑网符合安全要求。
安全注意事项在进行外脚手架挑网施工时,需要注意以下安全事项:•检查外脚手架的稳定性和承载能力,确保外脚手架可以承载挑网的重量。
•在挑网施工过程中,人员要系好安全带,佩戴安全帽,确保人员安全。
•挑网支架和挑网材料的选择要符合相关标准,确保质量可靠。
•挑网施工过程中,要有专人监督,确保施工质量和安全。
外脚手架挑网施工是工地安全管理的重要环节,只有做好挑网工作,才能确保工地人员和设备的安全。
在进行挑网施工时,要按照规定的步骤和要求进行,确保挑网的质量和安全性。

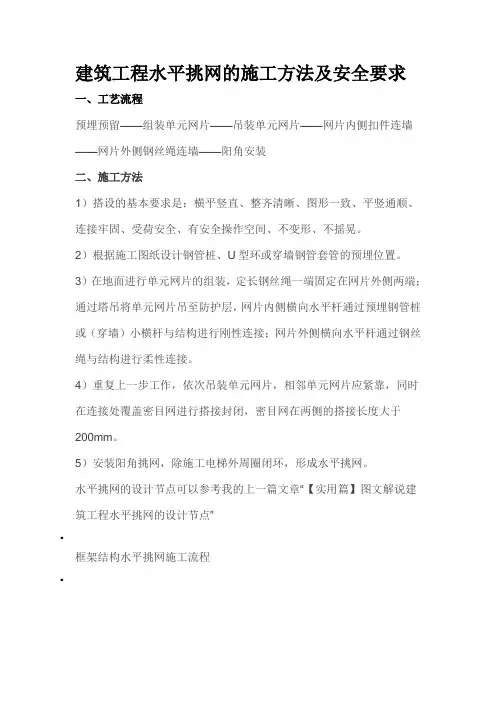

建筑工程水平挑网的施工方法及安全要求一、工艺流程预埋预留——组装单元网片——吊装单元网片——网片内侧扣件连墙——网片外侧钢丝绳连墙——阳角安装二、施工方法1)搭设的基本要求是:横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。
2)根据施工图纸设计钢管桩、U型环或穿墙钢管套管的预埋位置。
3)在地面进行单元网片的组装,定长钢丝绳一端固定在网片外侧两端;通过塔吊将单元网片吊至防护层,网片内侧横向水平杆通过预埋钢管桩或(穿墙)小横杆与结构进行刚性连接;网片外侧横向水平杆通过钢丝绳与结构进行柔性连接。
4)重复上一步工作,依次吊装单元网片,相邻单元网片应紧靠,同时在连接处覆盖密目网进行搭接封闭,密目网在两侧的搭接长度大于200mm。
5)安装阳角挑网,除施工电梯外周圈闭环,形成水平挑网。
水平挑网的设计节点可以参考我的上一篇文章“【实用篇】图文解说建筑工程水平挑网的设计节点”▪框架结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步▪框剪结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步三、实景展示实景展示实景展示四、验收与保护1、水平挑网在投入使用之前必须进行验收,合格后方准使用。
主要检查杆件、钢丝绳的可靠连接,各钢管连接卡扣的紧固,外侧的卸载措施,安全网的完整性,防护挑网的防雷接地。
2、在检查验收过程中,要特别注意扣件的紧固程度,扣件并不是拧得紧越好。
对于拧紧力矩大于65N·m的扣件,要认真检查有无裂缝、变形,如果发现有上述弊病应立即调换,调上的扣件的螺栓应紧固在40~65N·m。
3、水平挑网在验收合格通过投入使用后,必须对其进行日常的保养和定期的全面检查和整修,才能保证其安全使用。
防护网日常的保养和维修必须每天进行一次,定期的维护保养一般每月进行一次。
所以要求作业队水平挑网进行日常的和定期的保养和维修,尤其是每次强风、暴雨过后都要认真检查整修后方可使用。

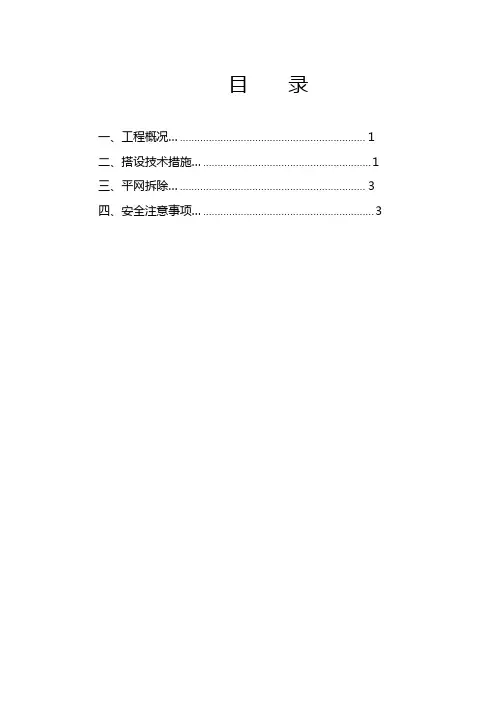

目录一、工程概况... . (1)二、搭设技术措施... . (1)三、平网拆除... . (3)四、安全注意事项... .. (3)一、工程概况本工程为住宅楼,。
该楼地下二层,地上三十四层,原则层层高2.9 米,地下为非甲、乙类库房和配电室及设备用房,地上一层~三十四层为住宅。
二、搭设技术措施1、本工程水平安全防护采用双层安全网,上层为密目网下层为海底网,所有安全网使用之前必须通过冲击试验检测合格后方可使用。
2、根据本工程构造状况决定第一道水平安全网从首层顶开始搭设,每四层搭设一道,第一道水平安全网外挑宽度为6m,上部水平安全网外挑为 3m。
3、搭设水平网时先搭设水平管,水平管固定在挑架预留孔中。
然后搭设支撑架体高度为1200mm,上下均采用双排架管,斜撑管与架体水平管使用扣件进行连接,斜撑钢管间距为3m。
在无洞口旳墙体上有短钢管穿插回转扣件来支设斜杆。
安全网外端使用Ф8钢丝绳进行拉结,钢丝绳固定在水平网上层旳构造上,钢丝绳间距为3m。
4、安全网安装形式为外高里低,角度以30 度为宜,里边与建筑物旳构造边间隙不不小于 100mm,网不得绷紧,下垂旳最低点与挑支钢管斜撑旳距离规定不小于 1.5m。
5、随时检查水平网、钢管、扣件,发既有破坏丢失旳立即进补救处理,及时清理网上杂物。
三、平网拆除1、施工中所搭设旳安全网不管局部或全体,都须在施工所有停工之后,通过工程负责人旳同意,才可拆除,拆除过程中要有专人监护。
2、拆除旳次序,应自上而下依次进行。
并根据详细状况采用有效旳防止坠落和物体打击旳措施。
拆卸工人应系安全带。
下方应设禁戒区,并设“严禁通行”等安全标志,待拆卸完毕,再恢复通行。
3、在拆除过程中凡已松开旳杆配件应及时拆除运走,防止误扶误靠,严禁向下抛掷,在拆除过程中,应作好配合协调动作,严禁单人进行拆除较重杆件等危险性旳作业。
四、安全注意事项1、安全网搭设工人必须持证上岗。
2、严格材料进厂关,安全网必须标识齐全,有生产许可证、产品合格证、当地安监部门颁发旳准用证,不合格安全网不得用于施工,使用旧网要抽样检测,满足规定后方可使用。

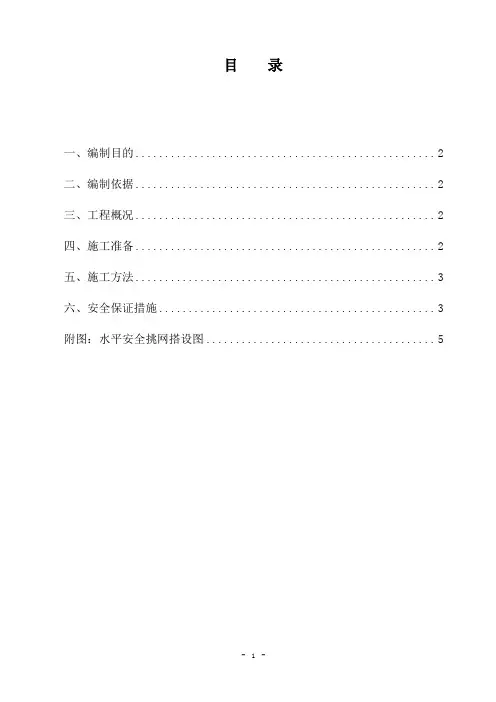

目录一、编制目的 (2)二、编制依据 (2)三、工程概况 (2)四、施工准备 (2)五、施工方法 (3)六、安全保证措施 (3)附图:水平安全挑网搭设图 (5)一、编制目的由于目前我项目结构竖向交叉作业施工区域较多,为保证安全生产和安全防护,现编制水平挑网施工方案,请按方案要求进行挑网搭设施工。
二、编制依据三、工程概况四、施工准备1人员准备架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程,佩戴和使用劳动保护用品。
2材料准备1)搭设脚手架全部采用ф48mm,壁厚 3.5mm的钢管,其质量符合现行国家标准规定。
2)钢管表面平直光滑,无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
3)钢管上严禁打孔,钢管在便用前先涂刷防锈漆。
4)旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺拴进行更换处理。
5)安全网采用水平兜网(宽3m长6m锦纶平网)、密目式安全网,必须符合GB5725-2009国家标准,并进行抽样检测。
6)扣件等进场后由材料员、质检员及施工员进行抽验。
对照材料要求,不合格的材料一律不得使用。
五、施工方法1挑网布置挑网应设置在塔楼外架悬挑层的上一层。
2挑网施工沿外架每一拉通平直段两端设置两根5m长平挑钢管,钢管挑出角度约15°,一端固定在外挑架内排大横杆下,另一端固定在外排大横杆上,采用扣件扣接。
挑网采用密目网与小眼网双层铺设,上层为密目网,下层为小眼网,安全网的系绳绑在钢管上。
密目式安全网安装时,系结点应沿网边均匀分布,每个环扣都必须穿入符合规定的纤维绳或16#的铅丝,小眼网与钢管绑扎的铅丝间距不大于500mm,安全网之间采用16#铅丝全部连接。
每个系点独立连接,要连接牢固而又不容易解开,受力后不能脱散。
外挑式安全网外沿应采用钢管固定双层网网绳,内沿可与脚手架架体固定连接,外挑式安全网设钢管斜支撑杆,其间距应不大于3m,支撑角度45-60度,支撑杆件下端应支撑固定在脚手架上。
外脚手架挑网施工方案集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)目录1 编制依据(1)《建筑施工安全检查标准》(JGJ59-99);(2)《建筑施工安全检查标准》实施指南;(3)《建筑施工高处作业安全技术规范》(JGJ80-91);(4)《中华人民共和国安全生产法》;(5)《建筑施工计算手册》第二版。
2 工程概况本工程...........为防止主体施工时高空物体坠落伤害造成安全事故,特编制本方案。
3 施工部署为了防止高处坠落,1#楼3层、11层,3#、5#楼3层、11层、19层随悬挑脚手架各设置一道水平挑网,水平挑网外挑3m。
2#、4#、6#楼3层、11层、19层、25层在主体结构各设置一道水平挑网,水平挑网外挑3m。
4 施工工艺流程搭设:安装挑网架斜杆→安装纵向水平杆→安装大眼网和密目网→展开大眼网和密目网→加固挑网架斜杆。
第一步,安装挑网架斜杆,斜杆下部与外架外侧横杆连接,上部靠紧脚手架;第二部,在斜杆上部安装纵向水平杆;第三步,在斜杆上部水平杆和外架横杆上绑上大眼网和密目网各一道;第四步,松开大眼网和密目网,让斜杆上部慢慢离开外架,直至大眼网和密目网撑紧;第五步,拧紧斜杆下部与外架横杆连接的扣件螺栓,保证挑网架稳定牢固。
拆除:适当松开斜杆下部扣件螺栓,斜杆能转动即可→拉动大眼网和密目网靠近外脚手架→拆除密目网和大眼网→拆除纵向水平杆→拆除挑网架斜杆。
5 施工方法1#楼3层、11层,3#、5#楼水平挑网设置在外脚手架上,在悬挑脚手架3层、11层、19层各设置一道水平挑网,外挑3m 。
水平挑网一端连接在外脚手架横杆上,一端连接在φ48×3.0钢管搭设水平杆上,水平杆用斜杆与外架下层横杆连接牢固,斜杆间距不大于3m ,剖面图见下图:2#、4#、6#楼水平挑网设置在主体结构的预留拉结点上,3层、11层、19层各设置一道水平挑网,外挑3m 。
水平挑网施工方案水平挑网是一种常用于施工作业的技术,它主要用于在高空作业时搭设临时防护设施,确保施工人员的安全。
以下是一种水平挑网施工方案,详细介绍了施工前的准备工作、挑网的搭设过程以及拆除后的清理工作。
施工前的准备工作:1.安全评估:在施工前,应进行全面的安全评估,确定搭设水平挑网的必要性和具体施工方案。
2.材料准备:准备所需要的材料,包括高强度网格、悬挂装置、固定装置、绳索等。
3.施工人员培训:对参与施工的人员进行培训,确保他们了解水平挑网的搭设过程和注意事项。
挑网的搭设过程:1.安装固定装置:在需要搭设水平挑网的位置,安装固定装置,如吊杆、索具等,以固定挑网的位置。
2.安装悬挂装置:将悬挂装置安装在固定装置上,保证其稳定性。
3.搭设挑网:将高强度网格悬挂在悬挂装置上,确保网格平整,牢固固定。
4.调整网络张力:根据需求,调整挑网的张力,确保其平整度和稳定性。
5.安装辅助器具:根据需要,安装辅助器具,如围护栏、手提梯等,为施工人员提供方便和安全保障。
拆除后的清理工作:1.拆除辅助器具:先拆除辅助器具,例如围护栏、手提梯等,确保施工区域的通畅。
2.拆除挑网:使用合适的工具,拆除挑网,并将其妥善保管。
3.拆除悬挂装置:拆除悬挂装置,并进行清洁和维护,以备后续使用。
4.清理工地:清理施工区域,包括清除残留物、清扫地面等,确保施工现场的整洁。
上述方案适用于一般的水平挑网施工,但在实际施工中,还需要根据具体情况进行调整。
特别是在高风、大雨等恶劣天气条件下,施工人员需要密切关注天气变化,并及时采取措施保证施工的安全进行。
此外,在进行高空作业时,施工人员应严格按照操作规程和安全要求进行,确保自身的安全。
水平挑网作为一种常用的施工技术,对提高施工安全性和效率具有重要的意义。
通过合理的准备工作和严格的操作,可以确保水平挑网的搭设和拆除的顺利进行,同时为施工人员提供安全保障。
因此,在实际施工中,需要密切关注施工要求和注意事项,并根据实际情况进行调整和改进,以确保施工的顺利进行。
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、
表C2-1
编 号
工 程 名 称 渤海玉园住宅小区工程
交底日期 2012.8.5
施工单位 秦皇岛市一建建设集团有限公
司 分项工程名称 水平挑网搭设
交底提要
交底内容:
审核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
第3页(共7页)
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、
3、在安全挑网端设置6×19 Φ14.3钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力.
4、φ16圆钢锚环或穿钢管,间距3000㎜,用于固定钢丝绳.
5、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业. 悬挑脚手架上3米宽水平挑网搭设示意图如下:
6米宽水平挑网搭设示意图如下:
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
2、。
水平挑网施工方案在现代社会中,水平挑网施工是一种常见的挖掘土方工程方法,其在各类工程中被广泛应用。
本文将介绍水平挑网施工的基本原理、施工流程、关键技术和注意事项,以帮助读者更好地了解和掌握这种施工方案。
一、基本原理水平挑网施工是通过利用机械设备在地表上铺设金属网格,再进行土方挖掘的一种工程方法。
其最主要的作用是防止土方的坍塌,保障施工现场的安全。
二、施工流程2.1 准备工作在开始水平挑网施工之前,需对施工现场进行仔细的勘察,确定土方的性质、场地的地形等基本信息。
同时,需要准备好所需的工具和材料,确保施工顺利进行。
2.2 网格铺设将金属网格铺设在地表上,覆盖整个施工区域。
网格的选择应结实耐用,能够有效防止土方坍塌。
2.3 挖掘土方利用挖掘机等机械设备进行土方挖掘作业,注意避免对网格造成损坏,并保证土方挖掘的平整度和准确度。
2.4 清理现场完成土方挖掘后,及时清理施工现场,确保环境整洁,以便后续施工和检查。
三、关键技术3.1 网格选择选择适合施工环境和要求的金属网格,确保其牢固性和耐用性。
3.2 挖掘技术掌握挖掘机等机械设备的操作技术,确保土方挖掘的精准和效率。
3.3 安全防护施工中需严格遵守安全规范,保障施工人员和设备的安全。
四、注意事项1.在水平挑网施工过程中,需密切关注施工现场的变化,随时调整工作方式和计划。
2.施工人员需严格按照操作规程进行作业,避免造成不必要的安全事故。
3.施工结束后,要对施工现场进行彻底清理,确保环境整洁,减少安全隐患。
通过以上介绍,希望读者对水平挑网施工方案有了更深入的了解,能够在实际工程中有效应用,确保施工安全和施工质量。
外脚手架水平挑网方案外脚手架水平挑网是指在外脚手架结构中,使用钢丝绳或钢管等作为水平挑杆,通过连接脚手架竖杆和水平杆,形成水平支撑的一种方案。
外脚手架水平挑网是建筑施工中常用的一种搭设方式,具有结构稳定、安全可靠、施工便捷等优点。
下面将详细介绍外脚手架水平挑网方案。
一、方案概述1.1背景和目的1.2方案内容二、设计要求2.1强度要求2.2稳定要求2.3施工便捷性三、施工方法3.1预制法3.2现场焊接法如果预制法不适用于施工现场,也可以采用现场焊接法。
在脚手架竖杆和水平杆相交的位置进行焊接,通过焊接将水平杆固定在脚手架竖杆上,形成水平支撑结构。
四、材料选择4.1水平挑杆水平挑杆可以选择钢丝绳或钢管等材料,具体选择应根据施工的要求和实际情况进行,确保材料具有足够的强度和稳定性。
4.2连接件连接脚手架竖杆和水平挑杆的件应选用高强度的连接件,以确保连接处的稳定性和安全性。
五、安全措施5.1原材料检查在使用之前,对水平测量杆和连接件进行检查,确保其完好无损,符合使用要求。
5.2严密检查在安装水平挑杆时,要求检查所有连接处是否紧固,确保水平挑杆不会产生松动。
5.3安全标识对于水平挑网的施工区域,应设置明显的安全标识,提醒人员注意安全,避免发生事故。
六、总结外脚手架水平挑网方案是一种常见的施工方案,具有结构稳定、安全可靠、施工便捷等优点。
在实际施工中,应根据具体情况合理设计方案,选择合适的材料和施工方法,并加强安全措施,确保施工过程中的安全。
同时,对水平挑网方案进行定期检查和维护,及时发现并处理问题,确保外脚手架水平挑网的稳定性和安全性。
悬挑硬质防护施工方案一、工程概况xxxxxxx工程由地下两层、地上三栋超高层主楼组成,其中5#楼为43层、建筑高度133.1m;6#楼为44层、建筑高度为134.0m。
本工程北侧为施工主要通道,且临xx,西侧为二期工程,为保证施工安全,避免因高空坠物造成人员意外伤害,拟在本工程5#楼、6#楼北侧搭设悬挑硬质水平防护挑网。
二、编制依据1、xxxxxxx工程项目施工组织设计2、xxxxxxx工程项目施工图纸3、建筑施工安全检查标准4、建筑施工高处作业安全技术规范5、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)6、建筑施工手册7、钢结构设计规范(GB50017-2003)三、施工部署根据施工现场情况,在5号楼、6号楼的13层以及28层北侧及东西侧山墙处搭设一道水平硬挑防护,外挑长度3000。
详见下图一:1、材料准备搭设挑防护的主梁采用Φ48*2.7钢管,长度6米。
次梁采用Φ48*2.7钢管,用扣件固定,钢丝绳采用直径14的钢丝绳。
次梁上铺设钢丝网片和密目网。
主梁锚固采用钢管顶撑,并与相邻锚固连接形成整体。
钢丝绳拉环为直径20圆钢,根据计算,拉环的实际拉力远小于极限承载力,所以两根斜拉钢丝绳可共用一个拉环。
所有材料必须有材质合格证明,钢管不得有裂纹及变形。
材料进场必须经过监理单位验收合格后方可投入使用。
3、机械准备使用的机械主要有塔机、施工电梯、钢筋弯曲机、截断机、扳手、力矩扳手、焊机等。
4、人员准备架工进场后必须先进行安全教育,必须持证上岗,搭设过程中注意人员固定,不得随意更换。
4、其他准备搭设前要做好预留预埋工作,尤其是钢管穿剪力墙的位置,要注意预留套筒的保护,防止钢管不能穿过。
四、悬挑硬防护做法1、悬挑做法利用6m的钢管从楼面悬挑出4.1m,钢管通过顶撑钢管与主体结构的板面或梁固定,主梁钢管间距 1.5m,主梁钢管上铺上水平钢管作为次梁,次梁间距0.3m,用扣件将钢管与钢管卡紧,钢管上满铺密目式安全网和钢丝网片,如下图二、图三。
外挑水平防护方案编制单位:XXXX 建筑工程有限公司目录1.编制依据 (1)2.编制说明 (1)3.施工准备 (1)3.1材料准备及堆放 (1)3.2技术准备 (2)3.3施工准备 (2)4.水平防护网架搭设 (2)4.1现场布置原则 (2)4.2外挑水平防护网搭设示意图 (2)4.3搭设要求及方法 (4)5.安全使用原则 (5)6.安全拆除原则 (5)7.文明施工及环境保护措施 (5)7.1安全文明施工措施 (6)7.2环境保护措施 (6)1.编制依据1.1、《建筑施工安全检查标准》 JGJ59-2011 1.2、《建筑施工高处作业安全技术规范》 JGJ80-911.3、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 1.4、《高层建筑混凝土结构技术规程》 JGJ3-2010 1.5、兴达建工施工现场安全标准化图册1.6、无棣县学府帝景住宅小区工程施工组织设计2.编制说明因本工程建筑高度较高,地上18层,为避免高空、交叉作业施工的高空坠落,保证安全生产和安全防护,将在外围进行外挑水平防护。
现编制此水平挑网方案,各班组按要求予以配合和执行。
3.施工部署3.1材料准备及堆放准备材料根据施工总进度计划安排,材料应及时进场并按照相应规范的规定和施工组织设计的要求对,钢管、扣件、脚手板、密目网等进行检查验收,不合格产品不得使用。
1、水平安全网的钢管主要为6米杆,规格Φ48mm×3.5mm,其质量符合现行国家标准GB/T3091-2001规定。
2、安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合GB16909-2009国家标准,并进行抽样质量检测。
3、选用6×19 Φ12.5钢丝绳,断股、起毛、锈蚀严重的钢丝绳不得使用,钢丝绳扣紧绳卡不少于三个。
经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。
3.2技术准备1、认真熟悉图纸及现场实际情况,认真学习关于安全技术操作规程,对班组进行技术交底。
建筑工程水平挑网的施工方法及安全要求,附流程图一、工艺流程预埋预留——组装单元网片——吊装单元网片——网片内侧扣件连墙——网片外侧钢丝绳连墙——阳角安装二、施工方法1)搭设的基本要求是:横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。
2)根据施工图纸设计钢管桩、U型环或穿墙钢管套管的预埋位置。
3)在地面进行单元网片的组装,定长钢丝绳一端固定在网片外侧两端;通过塔吊将单元网片吊至防护层,网片内侧横向水平杆通过预埋钢管桩或(穿墙)小横杆与结构进行刚性连接;网片外侧横向水平杆通过钢丝绳与结构进行柔性连接。
4)重复上一步工作,依次吊装单元网片,相邻单元网片应紧靠,同时在连接处覆盖密目网进行搭接封闭,密目网在两侧的搭接长度大于200mm。
5)安装阳角挑网,除施工电梯外周圈闭环,形成水平挑网。
•框架结构水平挑网施工流程第一步第二步第三步第四步第五步第六步•框剪结构水平挑网施工流程第一步第二步第三步第四步第五步第六步三、实景展示四、验收与保护1、水平挑网在投入使用之前必须进行验收,合格后方准使用。
主要检查杆件、钢丝绳的可靠连接,各钢管连接卡扣的紧固,外侧的卸载措施,安全网的完整性,防护挑网的防雷接地。
2、在检查验收过程中,要特别注意扣件的紧固程度,扣件并不是拧得紧越好。
对于拧紧力矩大于65N·m的扣件,要认真检查有无裂缝、变形,如果发现有上述弊病应立即调换,调上的扣件的螺栓应紧固在40~65N·m。
3、水平挑网在验收合格通过投入使用后,必须对其进行日常的保养和定期的全面检查和整修,才能保证其安全使用。
防护网日常的保养和维修必须每天进行一次,定期的维护保养一般每月进行一次。
所以要求作业队水平挑网进行日常的和定期的保养和维修,尤其是每次强风、暴雨过后都要认真检查整修后方可使用。
水平挑网保养整修的主要内容有:1)检查杆件连接是否有所松动,面层有无过多堆放杂物。
阅城国际名城一期项目外挑水平防护方案编制:审核:审批:江苏天宁建设工程有限公司阅城国际名城一期项目2017年8月目录1.编制依据2.工程概况及编制说明3.施工部署3.1材料准备及堆放3.2技术准备3.3施工准备4.水平防护网架搭设4.1现场布置原则4.2外挑水平防护网搭设示意图4.3搭设要求及方法5.安全使用原则6.安全拆除原则7.文明施工及环境保护措施7.1安全文明施工措施7.2环境保护措施一、编制依据1、《建筑施工安全检查标准》 JGJ59-20112、《建筑施工高处作业安全技术规范》 JGJ80-20113、《建筑施工扣件式脚手架安全技术规范》 JGJ130-20114、《高层建筑混凝土结构技术规程》 JGJ3-20115、江苏天宁建设工程施工现场安全标准化图册6、阅城国际名城一期施工组织设计二、工程概况及编制说明1、工程名称:阅城国际名城位于菏泽市牡丹区西安路与黄河路交汇处北,包括22栋住宅楼。
本工程有11层、18层及28层,标准层层高均为2.9米。
本工程住宅楼为框剪结构,车库及商业为框架结构,结构安全等级均为二级,抗震设防烈度7度。
2、编制说明:因本工程建筑高度较高,地上11层、18层、28层,为避免高空、交叉作业施工的高空坠落,保证安全生产和安全防护,将在外围进行外挑水平防护。
现编制此水平挑网方案,各班组按要求予以配合和执行。
三、施工部署1、材料准备及堆放准备材料根据施工总进度计划安排,材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收,不合格产品不得使用。
水平防护网的钢管主要为6米钢管,规格Φ48mm×3.0mm,其质量符合现行国家标准GB/T3091-2011规定。
安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合GB16909-2011国家标准,并进行抽样质量检测。
经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。
水平防护施工方案根据《建筑施工高处作业平安标准》〔JGJ80—91〕的规定:“凡在坠落高度基准面2m以上〔含2m〕有可能坠落的高处进行的作业〞都应采用防护。
水平防护是高层作业施工中用钢管悬挑于楼层周边,再用竹跳板平铺于管架外表,形成一张较大范围的防护层,防止高空坠落物的掉落,保护建筑物地面施工的平安。
一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架平安技术规程》JGJ130—20013、《建筑施工高处作业平安技术标准》〔JGJ80-91〕4、相应的现行行业标准及相关地方文件二、工程概况本工程主楼为一类高层建筑,结构形式为框架筒体结构。
本工程主楼的塔楼外脚手架主要采用整体爬升式外架,由具备相应资质的专业队伍安装。
目前主楼主体结构已施工至8层,现拟在主楼第9层、第16层处搭设3.5m—4.5m宽水平防护棚〔采用悬挑方式搭设〕,水平防护沿建筑周边搭设,具体布置详各栋工程水平防护布置平面图。
这种防护棚能有效的控制建筑高度15—30m以内的高处坠落物体的危险性减少到最低限度,另一方面也能有效的控制高度15—30m以内,高处物体打击的危险性减少到最低限度。
三、水平防护的搭设1、材料根据现场要求搭设,钢管均采用Φ48×3.5mm的无缝管材及相适应的钢型扣件搭设,南竹必须是三年以上制作成排的竹跳。
长2m宽1m,3—5层的压缩性竹胶板,Φ12— 14mm的钢丝绳以及相适的金属卡拉,钢丝绳的选用应符合<<结构安装工程施工操作规程>>YSJ404-89的规定〉200目的密目网,Φ20钢筋制作预埋稳固件。
2、搭设○1、预埋U型钢筋于楼层内周边,其间距视实际情况而定。
但最大间距不能>1.5米。
预埋深度应与楼板厚度相适应.〔即10厘米以上〕并与楼面钢筋连结一体。
○2、支设水平钢管,钢管一律采用6米钢管,从预埋件U型钢筋中穿出。
○3、搭设水平横杆,其间距离不>2米,并用钢扣件固定。
论水平挑网施工技术摘要:经过多年迅猛发展,我国高层建筑以及超高层建筑无论是保有量还是在建数量均位居世界第一,与此同时,近几年高层建筑施工过程中的安全事故也是频频发生,其中一项重大安全隐患就是高空坠物,而水平挑网的设置是解决高空坠物的有效方法,本文就水平挑网的设计、搭设等问题进行介绍。
关键词:水平挑网、高层建筑、施工安全1、水平挑网设置依据如今我国还没有一部专门介绍水平挑网的国家或行业规范,其他相关规范中也没有明确提及水平挑网。
实际操作中,施工单位多根据可以套用的相关规范、施工手册、企业标准甚至往年的经验来进行施工,这给施工管理人员带来了不小的麻烦。
2、水平挑网的设计(1)首先是要确定水平挑网需要覆盖的范围。
施工现场立体交叉作业,下层作业的位置,应处于坠落半径之外,模板、脚手架等拆除作业应适当增大坠落半径。
当达不到规定时,应设置安全防护棚,下方应设置警戒隔离区。
[1] 实际施工中,除了考虑可能发生坠物的坠落半径外,还要考虑到材料厂家的普通圆钢管长度模数以及安全性,施工单位多采用6m的圆钢管制作水平挑网骨架。
(2)其次是确定水平挑网的搭设楼层。
施工单位多将水平挑网归类于悬挑钢管扣件架,参照与之相类似的脚手架规范:一次悬挑脚手架高度不宜超过20m。
[2]实际施工中,要根据所需楼的层数和层高来确定水平挑网总搭设层数和具体的搭设层;水平挑网起步层一般设在2层底,这样可以确保防坠效果覆盖最大化,不漏未防护层。
同时,还要根据施工楼体的实际情况做相应调整;下面列举其中一些可能发生的情况:1)主楼周边拥有裙房且需要同时施工时,就需要将主楼与裙房交界面的水平挑网设置在裙房顶以上一层主楼处。
2)如果楼层外围拥有间隔设置的挑板或挑梁时,应尽量选择有出挑板或挑梁的楼层设置水平挑网,这样做可以避免出挑结构对水平挑网覆盖防护范围的影响,使挑网实际面积达到最有效的利用。
3)要防护到重点的安全危险源位置,比如悬挑式脚手架的底部,爬架安装以及拆除楼层。
目录1 编制依据 (1)2 工程概况 (1)3 施工部署 (1)4 施工工艺流程 (1)5 施工方法 (2)6 安全措施 (2)1 编制依据(1)《建筑施工安全检查标准》(JGJ59—99);(2)《建筑施工安全检查标准》实施指南;(3)《建筑施工高处作业安全技术规范》(JGJ80—91);(4)《中华人民共和国安全生产法》;(5)《建筑施工计算手册》第二版。
2 工程概况本工程.....。
.为防止主体施工时高空物体坠落伤害造成安全事故,特编制本方案。
3 施工部署为了防止高处坠落,1#楼3层、11层,3#、5#楼3层、11层、19层随悬挑脚手架各设置一道水平挑网,水平挑网外挑3m.2#、4#、6#楼3层、11层、19层、25层在主体结构各设置一道水平挑网,水平挑网外挑3m。
4 施工工艺流程搭设:安装挑网架斜杆→安装纵向水平杆→安装大眼网和密目网→展开大眼网和密目网→加固挑网架斜杆。
第一步,安装挑网架斜杆,斜杆下部与外架外侧横杆连接,上部靠紧脚手架;第二部,在斜杆上部安装纵向水平杆;第三步,在斜杆上部水平杆和外架横杆上绑上大眼网和密目网各一道;第四步,松开大眼网和密目网,让斜杆上部慢慢离开外架,直至大眼网和密目网撑紧;第五步,拧紧斜杆下部与外架横杆连接的扣件螺栓,保证挑网架稳定牢固。
拆除:适当松开斜杆下部扣件螺栓,斜杆能转动即可→拉动大眼网和密目网靠近外脚手架→拆除密目网和大眼网→拆除纵向水平杆→拆除挑网架斜杆.5 施工方法1#楼3层、11层,3#、5#楼水平挑网设置在外脚手架上,在悬挑脚手架3层、11层、19层各设置一道水平挑网,外挑3m。
水平挑网一端连接在外脚手架横杆上,一端连接在φ48×3。
0钢管搭设水平杆上,水平杆用斜杆与外架下层横杆连接牢固,斜杆间距不大于3m,剖面图见下图:2#、4#、6#楼水平挑网设置在主体结构的预留拉结点上,3层、11层、19层各设置一道水平挑网,外挑3m。
中铁二局深圳市龙华新区现代有轨电车示范线林达·阳光城1#-7#楼水平挑网施工方案编制人:审核人:审批人:四川兴安建设有限公司林达·阳光城项目部目录一、编制依据...................................... - 0 -二、工程概况...................................... - 0 -三、施工部署 ........................................ - 0 -3.1施工安排 ...................................... - 0 -3.2组织安排 ...................................... - 1 -3.3施工重点难点................................... - 1 -四、施工准备 ........................................ - 1 -4.1.技术准备...................................... - 1 -4.2现场准备 ...................................... - 1 -4.3材料准备 ...................................... - 2 -五、主要施工方法 .................................... - 2 -5.1架体搭设 ...................................... - 2 -5.2结构水平挑网防护................................. - 3 -5.3施工注意事项................................... - 5 -六、质量要求 ........................................ - 6 -七、管理与措施 ...................................... - 7 -7.1安全管理 ...................................... - 7 -7.2质量保证措施................................... - 7 -7.3施工安全措施................................... - 7 -7.4其他措施 ...................................... - 7 -一、编制依据1.1林达·阳光城工程施工图纸1.2《建筑施工手册》-扣件钢管脚手架1.3《建筑安装工程安全生产文明施工资料手册》第二章1.4《建筑施工高处作业安全技术规程》JGJ80-911.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.6《建筑施工安全检查标准》JGJ59-2011二、工程概况工程名称:林达·阳光城1#~7#楼建设单位:四川兴安建设有限公司建设地点:遵义市新蒲新区5号路旁设计单位:广东建筑艺术设计院有限公司本工程位于贵州省遵义市新蒲新区。
总建筑面积551017.8㎡,其中地上西侧地块177066.3㎡,地下64404.89㎡,建筑占地面积:25563.88㎡。
本项目主要功能块为商业、住宅、办公、酒店及相关配套设施。
三、施工部署3.1施工安排本工程由于主体施工过程当中穿插车库施工,故按照规范要求在1-2层设置首层平网,向上每五层设置一道,避免在主体施工过程中作业面坠物伤人事故发生。
3.2组织安排现场水平挑网防护工作由项目经理主抓,总工程师技术负责,生产经理及工长负责落实,安全部门进行现场管理。
3.3施工重点难点3.3.1本工程中由于现场空调板及阳台造型多变,在施工过程中平网兜设时,其外部尺寸较难控制。
3.3.2结构外檐复杂多变,有阳台和飘窗伸出,对脚手架体的搭设及钢丝绳的拉设也造成一定难度。
四、施工准备4.1.技术准备4.1.1熟悉施工图纸,并根据工程结构的实际情况,及以往经验制定切实可行脚手架方案。
4.1.2施工前要对方案进行详细的交底,使施工人员深入领会,以便切合实际的将方案落实。
4.1.33、建立岗位责任制,对施工过程实行“三检制”,安全员和工长对施工过程进行检查监督,施工完毕后再由生产经理、技术员、质检员、安全员验收合格报审后,方可投入使用。
4.2现场准备准备好周转材料堆放所需的场地,将即将施工楼层清理干净,并将在施工完成以后,将楼层全部临边防护恢复到位。
4.3材料准备4.3.1 材料1、48×3.6钢管(长度6米)、各种钢管扣件、钢丝绳(直径12mm)、50毫米的松木板、大眼网、密目安全网等。
2、钢管必须圆直,严禁有裂纹和扭曲,扣件必须经过严格的检查,严禁有裂纹,并应提前润滑,木板严禁有劈裂和腐朽,钩头螺栓必须用圆钢进行加工,进场时必须经项目部验收合格后方可使用。
3其它钢筋、卡扣、安全网、密目安全网等应质量合格符合相应检验要求。
4.3.2人员准备计划15名架子工,要求对参与高处施工人员(架子工)必须经专业安全技术培训、考试合格,持特种作业操作证上岗作业。
五、主要施工方法5.1架体搭设5.1.1、工艺流程:架体搭设→钢丝绳与端头拉接→钢丝绳在架体之间拉结→钢丝绳与上层预埋钢筋拉结→绑大眼网→绑密目网→验收合格→使用(1)、在外墙上用钩头螺栓固定好钢丝绳或钢管,钢丝绳选用6×19φ12。
(2)、将安全网固定在外墙上的钢丝绳或钢管上。
(3)、将钢丝绳的两端连接起来,并保证安全网的外侧高度要高于内侧不小于0.8米。
5.1.2、构造要求(1)制作搭设钢管架体:(2)绑扎大眼网及密目网一层,大眼网绑扎点间距≤200mm,网不宜绑扎过紧;(3)水平兜网应沿建筑物周圈交圈封闭;(4)水平安全网接口处必须连接严密,与建筑物之间缝隙不得大于10cm。
若遇到结构凹面无法贴住时,在平网与结构缝隙处另行兜置安全网;(5)安装平网应外沿明显高于内沿,以80cm为宜,端头使用钢丝绳拉结牢固;(6)水平安全网的负载高度最大不得超过10m,本工程定为以上每隔5层设置一道;5.2结构水平挑网防护5.2.1、所有结构阳角处搭设阳角水平挑架。
挑架外高里低,相差80cm。
5.2.2、阳台处设阳台水平挑网,水平挑出4m,外高内低80cm。
5.2.3、挑网两端用Φ12钢丝绳穿成一片。
5.2.4、结构转角处两片挑架通过钢丝绳斜转角,保证挑网交圈。
无窗口处做法5.3施工注意事项(1)在水平防护网搭设和拆除前,必须进行安全技术交底。
(2)高处作业人员必须经过专业技术培训及专业考试合格,持证上岗。
(3)搭设和拆除水平防护网时,操作工人的“安全三宝”必须齐备,且应正确使用。
(4)在防护防护时,应避免上下同时作业,把操作时间错开。
(5)搭拆防护网时,应在地面设置警戒区,并派专人监护。
(6)防护网搭拆时,要有专人指挥。
管理人员要做到:眼勤、腿勤、嘴勤,对危险情况要积极采取有效安全防护措施,确保人员安全。
(7)雨天、雪天及大风天气,暂停防护网搭拆施工,并应检查维护防护网的安全。
六、质量要求脚手架搭设完成后应对其进行检查验收,具体要求如下:6.1架体与结构外沿高差:架体与结构外沿高差应该保证≥500mm;6.2钢管架体外挑长度:第一步架体外挑长度保证在≥6m,以上各部保证在大于等于3m。
6.3安装要求:1、所用的钢管、钢丝绳、扣件、垫片、螺栓、螺母、安全网必须合格,并牢固有效。
2、钢管的扣件必须上紧,严禁漏扣少扣,有裂纹的扣件严禁上架子。
3、安全网的连接必须牢固,钢丝绳的接头部位必须有3个以上的卡具,并按照要求设置安全扣。
七、管理与措施7.1安全管理7.1.1脚手架措设人员,须持证上岗。
7.1.2搭设人员必须戴安全帽、安全带、穿防滑鞋。
7.1.3构配件材质合格后搭设,分阶段进行检查质量合格方可投入使用。
7.1.4六级及以上大风和雾雨,应停止作业,停后应进行检查。
7.1.5应设专人负责架体检查保修。
7.1.6使用阶段严禁任意拆除杆件。
7.1.7网上不能存有杂物.7.2质量保证措施建立进场材料验收体系。
不合格材料应严禁使用。
建立以劳务队、质检员和经理部质检员为主的三级质量保证体系,以保证对施工质量的层层把关。
根据施工情况不定期召开质量通病预防会议,对不合理的地方进行研究改进。
建立脚手架管理、使用维修制度。
7.3施工安全措施高空作业衣着要灵便,禁止穿硬底和带钉易滑的鞋,工具应放在工具袋内,传递物品禁止抛掷。
从事架设安全防护措施的作业时,均得戴安全帽和安全带,挂好保险带。
注:其它脚手架安全部分见脚手架安全交底。
7.4其他措施检查:平网搭设完成后,应由安全员定时组织人员进行检查,发中铁二局深圳市龙华新区现代有轨电车示范线现问题及时整改,并做好平网安全检查记录;维护:对于平网使用扣件,应不定时进行检查,对于松动扣件,进行及时的加固,纤维绳出现腐蚀现象及时进行更换,对于使用过程当中的架体移位等现象,应及时的发现,及时整改。
清理:外挑平网搭设完成以后,应对平网上掉落杂物及垃圾进行每周一次的清理,清理时应注意以下几点:7.4.1清理时必须挂好安全带,穿防滑鞋;7.4.2清理杂物时严禁将杂物从高处直接抛掷地面或下一层防护网上;7.4.3清理杂物时必须先对平网进行检查,确定安全方可上网进行清理;7.4.4清理杂物时必须有专人进行现场指挥,且在楼下设置隔离带;7.4.5清理时严禁拆除任何楼层防护,对于拆除的必须进行及时的恢复。
- 8 -。
