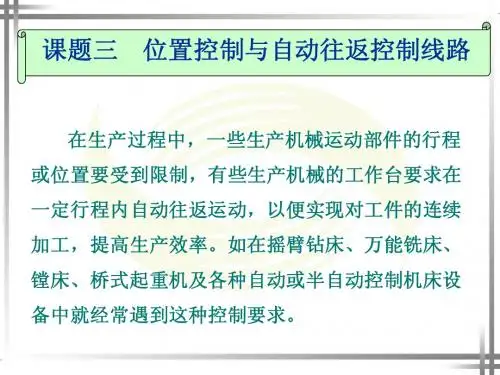

位置控制与自动往返控制线路实训教案一、实训教材：位置控制与自动往返控制线路实训教材。
二、实训内容：1.理论知识讲解：a.位置控制的基本概念和原理；b.自动往返控制的基本概念和原理；c.位置控制和自动往返控制的应用领域。
2.实训设备准备：a.位置控制系统实验组件；b.自动往返控制系统实验组件；c.控制器和传感器。
3.实训步骤：a.熟悉实验设备组件的功能和操作方法；b.连接实验设备和控制器；c.完成位置控制实验，包括控制电机的运动并将其停止到预定位置；d.完成自动往返控制实验，包括控制电机自动进行往返运动；e.分析实验结果并记录。
4.实训总结：a.回顾实验步骤和操作过程；b.总结位置控制和自动往返控制的关键技术和注意事项；c.探讨实验结果和可能存在的问题；d.提出改进方案。
三、实训考核方式：1.实验操作能力考核：根据实训步骤和操作要求进行考核，包括对实验设备的正确连接和操作、对控制器和传感器的使用。
2.实验效果评估：根据实验结果和分析提供的写实评估，包括位置控制和自动往返控制的准确度和稳定性。
3.实训报告撰写：根据实训内容和要求撰写实训报告，包括实验目的、实验步骤、实验结果和分析等。
四、实训要求：1.理论知识掌握：了解位置控制和自动往返控制的基本概念和原理，以及其应用领域。
2.实验操作技能掌握：熟悉实验设备的组件和操作方法，能够正确连接和操作实验设备、控制器和传感器。
3.分析和解决问题能力：能够分析实验结果和可能存在的问题，并提出改进方案。
4.实训报告撰写能力：能够按照实训要求撰写实训报告，表述清晰、准确。
五、实训教材参考：1.《电气自动化与PLC技术实践指导》六、实训总结：通过本次实训，学习者将了解到位置控制和自动往返控制的基本概念和原理，并通过实验操作掌握其具体应用方法。
同时，通过分析实验结果和解决问题的能力提升，学习者将在实训中不断进步。
实训结束后，学习者将撰写实训报告，对本次实训进行总结和归纳，以便进一步深入理解该知识点和应用。
湖南省技工学校实习教学教案FU1 熔断器RL1-60/25 10A、配熔体25A 3 FU2 熔断器RL1-15/2 15A、配熔体2A 2 KM1KM2接触器CJ10-20 20A、线圈电压380V 2 FR 热继电器JR16-20/3 三极、20A、整定电流8.8A 1 SQ1~SQ4 位置开关JLXK1-111 单轮旋转式 4 SB1~SB3 按钮LA10-3H 保护式、按钮数3 1 XT 端子板JD0-1020 380V、10A、20节 1主电路导线BVR-1.5 1.5mm2(7*0.52mm) 若干控制电路导线BVR-1.0 1 mm2 (7*0.43mm) 若干按钮线BVR-0.75 0.75 mm2若干接地线BVR-1.5 1.5 mm2若干控制板500mm*400mm*20mm 1¸ …三.自动循环控制线路1. 自动循环控制线路，如图10—1所示图10—1 工作台自动往返行程控制线路2..线路工作原理先合上QS.→电动机M正转→工作台左移→至限定位置挡铁1碰SQ1→→工作台右移（SQ1触头复位）→至限定位置挡铁2碰SQ2→→→工作台又左移（SQ2触头复位）→→······以后重复上述过程，工作台就在限定的行程内自动往返运动停止时，按下SB3→→整个控制电路失电→→KM1（或KM2）主触头分断→→电动机M失电停转→→工作台停止运动。
这里SB1、SB2分别作为正转启动按钮和反转启动按钮，若启动时工作台在左边，则应按下SB2进行启动。
四、安装训练1.安装步骤及工艺要求(1).按表10-1配齐所用电器元件，并检验元件质量。
(2).在控制板上按图安装电器元件，并贴上醒目的文字符合，安装布线时应做到横平竖直、排列整齐匀称，安装牢固和便于走线等。
(3).按电路图十进行配线，并在导线端部套编码套管和冷压接线头。
配线的工艺要求是：1)所有导线面积在等于或大于0.5mm2时，采用软线。
