基本电路(行程、自动往返控制电路)

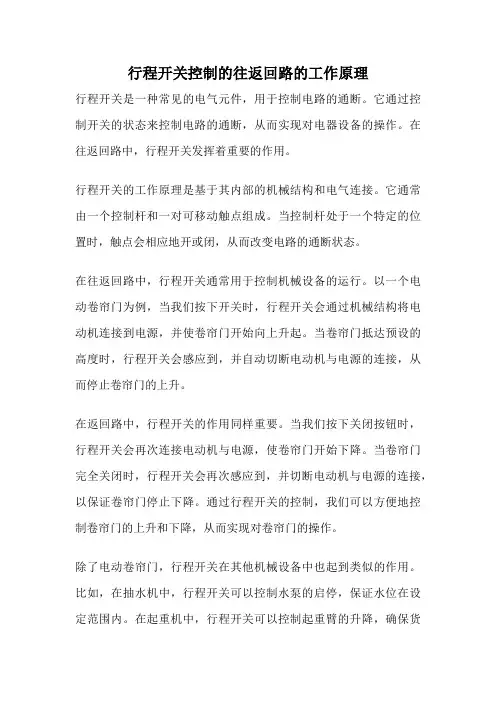

行程开关控制的往返回路的工作原理行程开关是一种常见的电气元件，用于控制电路的通断。

它通过控制开关的状态来控制电路的通断，从而实现对电器设备的操作。

在往返回路中，行程开关发挥着重要的作用。

行程开关的工作原理是基于其内部的机械结构和电气连接。

它通常由一个控制杆和一对可移动触点组成。

当控制杆处于一个特定的位置时，触点会相应地开或闭，从而改变电路的通断状态。

在往返回路中，行程开关通常用于控制机械设备的运行。

以一个电动卷帘门为例，当我们按下开关时，行程开关会通过机械结构将电动机连接到电源，并使卷帘门开始向上升起。

当卷帘门抵达预设的高度时，行程开关会感应到，并自动切断电动机与电源的连接，从而停止卷帘门的上升。

在返回路中，行程开关的作用同样重要。

当我们按下关闭按钮时，行程开关会再次连接电动机与电源，使卷帘门开始下降。

当卷帘门完全关闭时，行程开关会再次感应到，并切断电动机与电源的连接，以保证卷帘门停止下降。

通过行程开关的控制，我们可以方便地控制卷帘门的上升和下降，从而实现对卷帘门的操作。

除了电动卷帘门，行程开关在其他机械设备中也起到类似的作用。

比如，在抽水机中，行程开关可以控制水泵的启停，保证水位在设定范围内。

在起重机中，行程开关可以控制起重臂的升降，确保货物能够安全运输。

在自动化生产线中，行程开关可以控制机器的运行轨迹，实现自动化生产。

总的来说，行程开关通过控制电路的通断，实现对机械设备的操作。

在往返回路中，行程开关的工作原理是基于其内部的机械结构和电气连接。

它通过改变电路的通断状态，控制机械设备的运行。

通过行程开关的控制，我们可以方便地实现对机械设备的操作，提高工作效率，确保设备的安全运行。

自动往返正反转控制电路工作原理1.简介自动往返正反转控制电路是一种常用于电动机控制系统中的电路，通过控制电动机的正反转运动，实现对机械系统的控制。

本文将介绍自动往返正反转控制电路的工作原理。

2.正反转控制电路的基本原理正反转控制电路的基本原理是通过控制电动机的相序来实现电动机的正反转运动。

在电动机的控制系统中，通过改变电动机的相序，可以改变电动机的运动方向。

正反转控制电路利用这一原理，通过适当的电路设计和控制信号，实现电动机的正反转运动。

3.自动往返控制电路的设计要点自动往返控制电路的设计需要考虑以下几个要点：(1) 电路稳定性：自动往返控制电路在工作过程中需要保持稳定的输出信号，以确保电动机的正常运行。

(2) 控制信号的生成：自动往返控制电路需要能够根据外部输入信号，生成对应的控制信号，实现正反转运动。

(3) 过载和短路保护：自动往返控制电路还需要考虑电动机的过载和短路保护，以确保电动机在异常情况下可以安全停止运行。

4.自动往返正反转控制电路的工作原理自动往返正反转控制电路主要包括控制信号生成模块、电动机驱动模块和过载保护模块等部分。

(1) 控制信号生成模块通过对外部输入信号进行解析和处理，生成对应的正反转控制信号。

(2) 电动机驱动模块接收控制信号，根据控制信号来控制电动机的相序，实现电动机的正反转运动。

(3) 过载保护模块通过监测电动机的电流和温度等参数，对电动机进行过载和短路保护，确保电动机在异常情况下可以安全停止运行。

5.自动往返正反转控制电路的应用自动往返正反转控制电路广泛应用于各种需要正反转运动的场合，如输送带、升降机、自动门等系统中。

通过自动往返正反转控制电路，可以实现这些系统的自动化控制，提高生产效率和安全性。

6.总结自动往返正反转控制电路是一种常用的电动机控制电路，通过控制电动机的相序，实现电动机的正反转运动。

在设计和应用过程中，需要考虑电路的稳定性、控制信号的生成、过载和短路保护等因素。

行程开关控制的往返回路的工作原理
行程开关控制的往返回路的工作原理：
行程开关广泛应用于机械设备上，以感知物体的位置和移动，实现自动控制。

在往返回路上的工作中，通常使用两个行程开关来控制行程的起点和终点。

当机器运转时，物体开始向前运动，在物体接触到第一个行程开关时触发开关，通过开关控制器的输出信号，停止物体的前进。

接着，开关控制器向电机送出反向运转的指令，电机反向旋转，物体开始往回运动，直到物体触碰第二个行程开关位置，再次触发开关，通过开关控制器的信号，停止电机并结束往返回路的运动。

在这个过程中，需要通过行程开关来控制机械物体的运动，从而实现自动化工作。

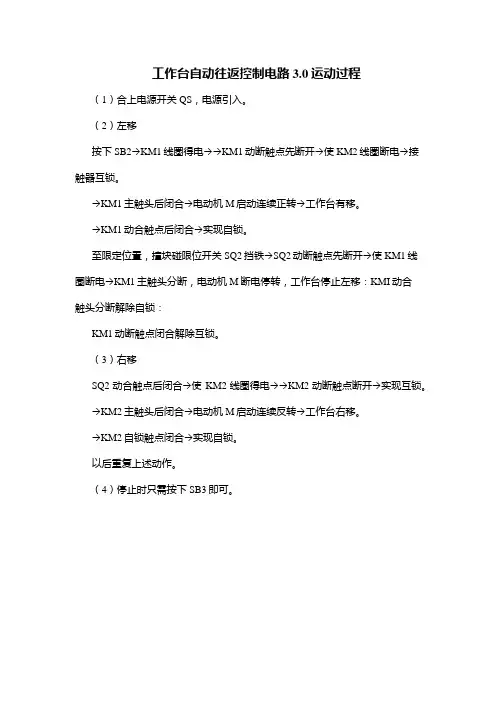

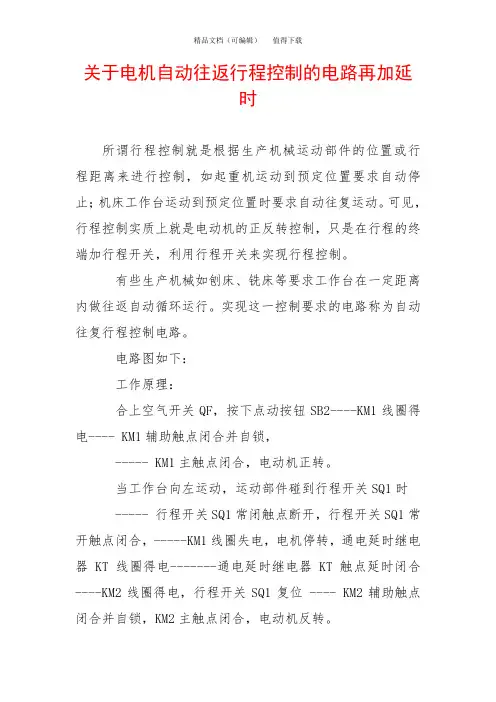

关于电机自动往返行程控制的电路再加延时所谓行程控制就是根据生产机械运动部件的位置或行程距离来进行控制，如起重机运动到预定位置要求自动停止；机床工作台运动到预定位置时要求自动往复运动。

可见，行程控制实质上就是电动机的正反转控制，只是在行程的终端加行程开关，利用行程开关来实现行程控制。

有些生产机械如刨床、铣床等要求工作台在一定距离内做往返自动循环运行。

实现这一控制要求的电路称为自动往复行程控制电路。

电路图如下：工作原理：合上空气开关QF，按下点动按钮SB2----KM1线圈得电---- KM1辅助触点闭合并自锁，----- KM1主触点闭合，电动机正转。

当工作台向左运动，运动部件碰到行程开关SQ1时 ----- 行程开关SQ1常闭触点断开，行程开关SQ1常开触点闭合，-----KM1线圈失电，电机停转，通电延时继电器KT线圈得电-------通电延时继电器KT触点延时闭合----KM2线圈得电，行程开关SQ1复位 ---- KM2辅助触点闭合并自锁，KM2主触点闭合，电动机反转。

工作台开始向右运动，运动部件碰到行程开关SQ2时 -----行程开关SQ2常闭触点断开，行程开关SQ2常开触点闭合-------恢复原始状态，重复往返循环。

如此往返，实现工作台自动往返循环运动，直到按下停止按钮SB1，工作台停止运动。

当现有时间继电器不是通电延时的，而是断电延时继电器时，我们将电路改为如下，效果也很好。

合上空气开关QF，按下点动按钮SB2----KM1线圈得电，断电延时继电器KT得电---- KM1辅助触点KM1闭合并自锁，KM1主触点闭合，电动机正转。

当工作台向左运动，运动部件碰到行程开关SQ1时 ----- 行程开关SQ1常闭触点断开，行程开关SQ1常开触点闭合，----KM1线圈失电，电机停转，断电延时继电器KT线圈失电，------断电延时继电器KT触点延时闭合-----线圈KM2得电，KM2辅助触点闭合并自锁，KM2主触点闭合，电动机反转。

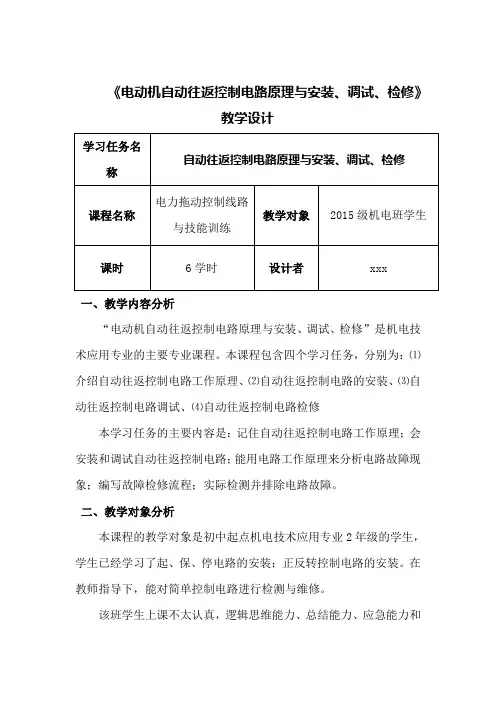

《电动机自动往返控制电路原理与安装、调试、检修》教学设计一、教学内容分析“电动机自动往返控制电路原理与安装、调试、检修”是机电技术应用专业的主要专业课程。

本课程包含四个学习任务，分别为：⑴介绍自动往返控制电路工作原理、⑵自动往返控制电路的安装、⑶自动往返控制电路调试、⑷自动往返控制电路检修本学习任务的主要内容是：记住自动往返控制电路工作原理；会安装和调试自动往返控制电路；能用电路工作原理来分析电路故障现象；编写故障检修流程；实际检测并排除电路故障。

二、教学对象分析本课程的教学对象是初中起点机电技术应用专业2年级的学生，学生已经学习了起、保、停电路的安装；正反转控制电路的安装。

在教师指导下，能对简单控制电路进行检测与维修。

该班学生上课不太认真，逻辑思维能力、总结能力、应急能力和合作能力相对较差。

三、教学目标设计1、能说出自动往返控制线路的工作原理。

2、会正确安装自动往返控制线路。

3、根据故障现象，能运用专业化语言描述故障现象产生的原因。

4、会制定故障诊断与排除故障的流程。

5、会检测与维修自动往返控制线路。

6、通过该任务的学习，提高学生分析电路的能力、实际动手能力、团结协作能力。

四、学习重点及其化解方法1、重点自动往返控制线路的工作原理和电路中各电器元件的作用，会安装并调试电路。

2、化解方法老师详讲，提出问题，学生分组讨论；老师示范操作、学生实际安装电路。

五、学习难点及其化解方法1.难点安装电路，故障分析与检修步骤的制定，实际检修电路。

2.化解方法老师现场分析并示范检修故障，学生小组合作、查阅资料、实际检修电路，教师巡回指导。

六、教学策略选择与设计1、任务教学法：师生以团队的形式共同实施一个完整的任务所进行的教学活动。

教师将需要解决的问题以任务的形式交给学生，学生在教师指导下，以个人或小组的工作方式，按照实际工作的完整流程，共同制定方案，最终完成整个任务，并开展个人和小组评价。

学习的重点是学习过程，而非最终结果，整个过程培养学生的各方面职业能力。

1.位置控制线路（又称行程控制或限位控制线路）图1-59 位置控制电路图图1-60 LX19系列行程开关 图1－61 行程开关的符号在图1－59所示的右下角是行车运动示意图，在行车运行路线的两头终点处各安装的一个电器SQ1和SQ2叫做行程开关，如图1－60所示是LX19系列行程开关的外形图，行程开关的符号如图1－61所示。

SQ1和SQ2的常闭触头分别串接在正转控制电路和反转控制电路中。

当安装在行车前后的挡铁1或挡铁2撞击行程开关的滚轮时，行程开关的常闭触头分断，切断控制电路，使行车自动停止。

可见，位置控制就是利用生产机械运动部件上的挡铁与行程开关碰撞，使行程开关的触头动作，来接通或断开电路，以实现对生产机械运动部件的位置或行程的自动控制。

过移动行程开关的安装位置来调节。

滚轮想一想：当行车上的挡铁撞击行程开关使其停止向前运行后，这时再按下启动按钮SB1，线路会不会接通使行车继续前行？为什么？2.行程开关行程开关又称限位开关，是一种利用生产机械某些运动部件的碰撞来发出控制指令的主令电器。

主要用于控制生产机械的运动方向、速度、行程大小或位置，是一种自动控制电器。

行程开关的作用原理与按钮相同，区别在于它不是靠手指的按压使其触头动作，而是利用生产机械运动部件的碰压使其触头动作，从而将机械信号转变为电信号，使运动机械按一定的位置或行程实现自动停止、反向运动、变速运动或自动往返运动。

（1）结构及工作原理机床中常用的行程开关有LX19和JLXK1等系列，各系列行程开关的基本结构大体相同，都是由操作机构、触头系统和外壳组成，如图1－62所示。

以某种行程开关元件为基础，装置不同的操作机构，可得到各种不同形式的行程开关，常见的有按钮式（直动式）和旋转式（滚轮式）。

JLXK1系列行程开关的外形如图1－63所示。

图1-62 JLXK1型行程开关的结构和动作原理a)按钮式 b) 单轮旋转式 c) 双轮旋转式图1-63 JLXK1系列行程开关操作机构触头系统外壳想一想：把行程开关与按钮在线路中的作用比较一下，能找出它们有哪些异同吗？JLXK1系列行程开关的动作原理如图1－62b所示。
