自动往返控制电路原理与稳定性图解简介自动往返控制电路是一种常见的电气控制系统，可以使电机快速实现轨迹往返运动。
本文将介绍自动往返控制电路的原理以及其稳定性的图解。
原理自动往返控制电路主要由触发器、计时器、继电器和电机组成。
其工作原理如下：1. 当触发器输入高电平信号时，触发器的输出从低电平变为高电平。
2. 高电平信号经过计时器延时后，触发继电器开闭。
3. 继电器打开后，电机启动，进行运动。
4. 当电机运动到所需位置时，触发器输入低电平信号，触发器的输出从高电平变为低电平。
5. 低电平信号经过计时器延时后，触发继电器开闭。
6. 继电器关闭后，电机停止运动。
稳定性图解自动往返控制电路的稳定性是衡量其控制效果的重要指标之一。
稳定性图解可以直观地展示电路的稳定性，以下是一个例子：图中横轴表示时间，纵轴表示电压。
从图中可见，在正常情况下，自动往返控制电路的输出稳定在高电平和低电平之间，且切换迅速，无明显的电压波动。
这说明电路的稳定性良好。
然而，如果电路受到外部干扰或电器元件老化导致工作不稳定，稳定性图会出现以下情况：1. 高电平或低电平持续时间缩短，切换频率增加。
2. 高低电平之间存在明显的电压波动。
3. 控制电路产生噪声，干扰其他设备。
当发现稳定性图中出现以上情况时，需要及时检查电路、元件和电源，以保证自动往返控制电路的正常运行。
总结自动往返控制电路是一种重要的电气控制系统，能够实现电机的快速往返运动。
本文介绍了自动往返控制电路的原理，并通过稳定性图解展示了其稳定性。
稳定性图解可以用于判断电路的稳定性，并及时进行故障排查和维修。
希望本文能对读者理解自动往返控制电路的原理和稳定性有所帮助。
在当今社会，工作效率和自动化程度越来越受到重视。
其中，工作台自动往返控制线路是一种重要的自动化设备，其工作原理对于提高生产效率和减少人力成本具有重要意义。
本文将深入探讨工作台自动往返控制线路的工作原理，并就其在工业生产中的应用进行详细分析。
一、工作台自动往返控制线路的概念1.1 工作台自动往返控制线路的定义工作台自动往返控制线路是指一种能够实现自动来回移动的控制系统，其通过预设的程序和信号来实现工作台在工作区域内自动移动的功能。
1.2 工作台自动往返控制线路的组成工作台自动往返控制线路主要由控制器、传感器、执行机构等组成。
控制器负责指挥和控制整个系统的运行，传感器用于感知工作环境，执行机构则实现工作台的移动。
二、工作台自动往返控制线路的工作原理2.1 传感器感知工作环境工作台自动往返控制线路首先通过传感器对工作环境进行感知，包括检测工作区域的障碍物、测量工作区域的距离等。
2.2 控制器进行信号处理传感器采集到的信息将被传输到控制器中进行信号处理，控制器根据这些信息来决定工作台的移动方向、速度和距离。
2.3 执行机构实现工作台移动控制器发出指令后，执行机构就会根据控制信号来实现工作台的移动，包括正向运动、反向运动以及停止等。
三、工作台自动往返控制线路的应用3.1 工业生产中的应用工作台自动往返控制线路广泛应用于自动化生产线上，能够大大提高生产效率和降低人力成本，尤其在装配线、流水线等场景中表现突出。
3.2 其他领域的应用除了工业生产，工作台自动往返控制线路也被应用于仓储物流系统、医疗器械制造等领域，为智能制造和智能产业提供了有力支持。
四、个人观点和理解在我看来，工作台自动往返控制线路是一种极具实用性和前景的自动化设备，其在工业生产中的应用前景广阔。
随着科技的不断发展，工作台自动往返控制线路将会在更多领域得到应用，并为人类社会带来更多便利。
在这篇文章中，我们深入探讨了工作台自动往返控制线路的工作原理及其在工业生产中的应用。
自动往返正反转控制电路工作原理1.简介自动往返正反转控制电路是一种常用于电动机控制系统中的电路，通过控制电动机的正反转运动，实现对机械系统的控制。
本文将介绍自动往返正反转控制电路的工作原理。
2.正反转控制电路的基本原理正反转控制电路的基本原理是通过控制电动机的相序来实现电动机的正反转运动。
在电动机的控制系统中，通过改变电动机的相序，可以改变电动机的运动方向。
正反转控制电路利用这一原理，通过适当的电路设计和控制信号，实现电动机的正反转运动。
3.自动往返控制电路的设计要点自动往返控制电路的设计需要考虑以下几个要点：(1) 电路稳定性：自动往返控制电路在工作过程中需要保持稳定的输出信号，以确保电动机的正常运行。
(2) 控制信号的生成：自动往返控制电路需要能够根据外部输入信号，生成对应的控制信号，实现正反转运动。
(3) 过载和短路保护：自动往返控制电路还需要考虑电动机的过载和短路保护，以确保电动机在异常情况下可以安全停止运行。
4.自动往返正反转控制电路的工作原理自动往返正反转控制电路主要包括控制信号生成模块、电动机驱动模块和过载保护模块等部分。
(1) 控制信号生成模块通过对外部输入信号进行解析和处理，生成对应的正反转控制信号。
(2) 电动机驱动模块接收控制信号，根据控制信号来控制电动机的相序，实现电动机的正反转运动。
(3) 过载保护模块通过监测电动机的电流和温度等参数，对电动机进行过载和短路保护，确保电动机在异常情况下可以安全停止运行。
5.自动往返正反转控制电路的应用自动往返正反转控制电路广泛应用于各种需要正反转运动的场合，如输送带、升降机、自动门等系统中。
通过自动往返正反转控制电路，可以实现这些系统的自动化控制，提高生产效率和安全性。
6.总结自动往返正反转控制电路是一种常用的电动机控制电路，通过控制电动机的相序，实现电动机的正反转运动。
在设计和应用过程中，需要考虑电路的稳定性、控制信号的生成、过载和短路保护等因素。

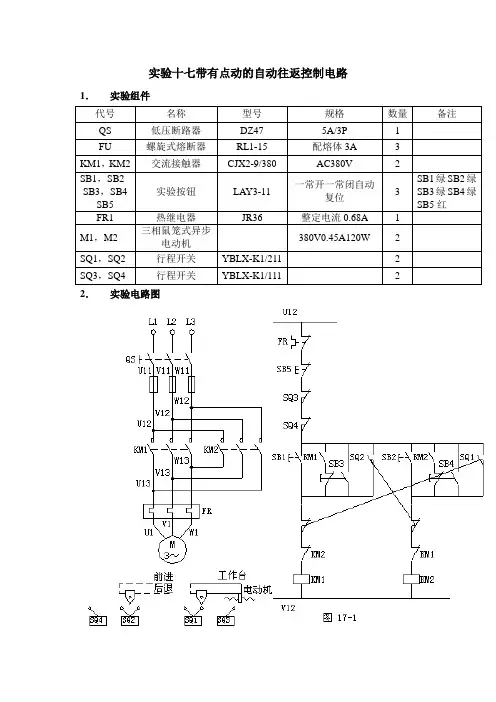

实验十七带有点动的自动往返控制电路
1．实验组件
代号名称型号规格数量备注QS 低压断路器DZ47 5A/3P 1
FU 螺旋式熔断器RL1-15 配熔体3A 3
KM1，KM2 交流接触器CJX2-9/380 AC380V 2
SB1，SB2
SB3，SB4
SB5 实验按钮LAY3-11
一常开一常闭自动
复位
3
SB1绿SB2绿
SB3绿SB4绿
SB5红
FR1 热继电器JR36 整定电流0.68A 1
M1，M2 三相鼠笼式异步
电动机
380V0.45A120W 2
SQ1，SQ2 行程开关YBLX-K1/211 2 SQ3，SQ4 行程开关YBLX-K1/111 2 2．实验电路图
3．实验过程
本实验在实验十六的基础上增加了点动功能。
往复运动的工作原理与实验十六相同。
点动功能原理：按下SB3，其常闭触点断开切断了KM1的自保触点，但是其常开触点闭合，同样使KM1线圈得电，实现正向点动控制。
反向同理，按下SB4，其常闭触点断开切断了KM2的自保触点，但是其常开触点闭合，同样使KM2线圈得电，实现反向点动控制。
4．检测与调试
本实验是一个既有点动控制又有自动控制的实验，认真按照图17-1接线，按动每一个实验按钮，实现其相应的功能。
若有不正常的现象，应马上断开电源，检查接线分析问题，解决后通电实验。
