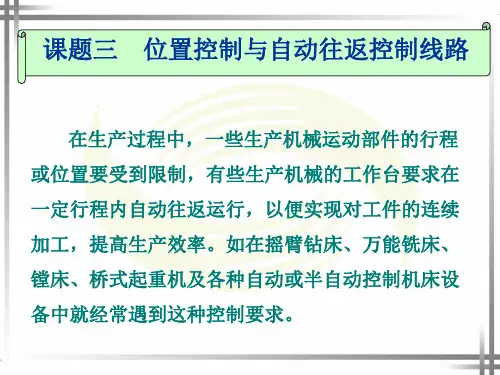

课题三 位置控制与自动往返控制线路
- 格式:ppt
- 大小:571.00 KB
- 文档页数:24


自主实验一 工作台自动往返循环控制线路
一、实验目的
1、通过对工作台自动往返循环控制线路实际安装接线、掌握由电气原理图变换成安装接线图的方法、掌握行程控制中行程开关作用、以及在机床电路中的应用。
2、通过实验进一步加深自动往返循环控制在机床电路中的应用场合。
二、选用挂件
1、实验设备
2、屏上挂件排列顺序
D61、D62
三、实验方法
1、设计工作台自动往返循环控制线路,其工作示意图如图1所示。
图1 工作台自动往返循环运动示意图
四、讨论题
1、行程开关主要用于什么场合,它是运用什么来达到行程控制,行程开关一般安装在什么地方?
2、图中ST
3、ST
4在行程控制中起什么作用?
3、列举几种限位保护的机床控制实例。
五、实验组件实物图
ST 4
1. D61
2. D62
3. 三相鼠笼异步电动机DJ16。
教案2015 ~2016学年度上学期课程名称:《电力拖动控制线路》授课教师:xxx课程所属系(部):机电工程系《位置控制与自动往返控制线路》课程教案如图1所示行车运行示意图,如何用电动机拖动行车向前和向后运行?利用接触器联锁正反转控制线路来拖动行车的向前和向后运动,电路图如下图2所示::提出问题:如果操作者失误,在行车运行到两端的极限位置时未能及时按下停止按钮,会出现什么结果?如何避免出现这一现象?【讲授新课】位置开关:定义:将机械信号转换为电气信号以控制运动部件位置或行程的控制电器。
位置控制就是利用生产机械运动部件上的挡铁与行程位置开关碰撞,使其触头动作来接通或断开电路,以实现对生产机械运动部件的位置或行程的一种方法称为位置控制,又称为行程控制或限位控制图位置开关在行车的两端终点处各安装一个行程开关SQ1和SQ2,行车前后各装有挡铁1和挡铁2指出利用行程开关,可以使行车在到达两端极限位置时自动停下来。
想一想:请同学们在接触器联锁正反转控制线路基础之上动手绘制可以对生产机械的运动部件实现位置控制的电路图。
提示:行程开关SQ1和SQ2的常闭触头应分别接入到接触器联锁正反转控制线路的哪部分?图位置控制线路线路的工作原理:先合上电源开关QS.1.行车向前运动:此时,如果按下SB1,由于SQ1常闭触头已分断,接触器KM1线圈也不会得电,保证了行车不会超过SQ1所在的位置。
2.行车向后运动:停车时只需按下SB3即可。
小组互评:让学生观看和点评他人作品。
教师点评:对存在的共性问题专门强调。
对各组任务的完成情况进行总体评价。
【导入新课】 提出问题:1、若想提高生产效率,实现对工件的连续加工,需要行车在一定行程内能自动往复运动,那么如何满足要求?2、当行车上的挡铁撞击行程开关使其停止向前运行后,这时再按下启动按钮SB1,行车会不会继续前行?为什么?))图自动往返行程控制线路线路的工作原理如下:先合上电源开关QS,停止时,按下SB3 整个控制电路失电 KM1(或KM2)枯藤老树昏鸦,小桥流水人家,古道西风瘦马。
