XM35T信号隔离器说明书

信号隔离器及功能及工作原理信号隔离器的功能及工作原理信号隔离器的工作原理及功能是什么？工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

功能：一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

信号隔离器的主要类型有哪些？隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。

需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。

配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。

1．使用前应详细阅读说明书。

2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。

信号隔离器的作用和使用注意事项信号隔离器在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，它们之间的信号传输既有微弱到毫伏级、微安级的小信号，又有几十伏，甚至数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间信号传输互相干扰，造成系统不稳定甚至误操作。

出现这种情况除了每个仪表、设备本身的性能原因如抗电磁干扰影响外，还有一个十分重要的因素就是由于仪表和设备之间的信号参考点之间存在电势差，因而形成“接地环路”造成信号传输过程中失真。

因此，要保证系统稳定和可靠的运行，“接地环路”问题是在系统信号处理过程中必须解决的问题。

解决“接地环路”的方法根据理论和实践分析，有三种解决方案：第一种方案：所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但在实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或确保人生安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。

第二种方案：使两接地点的电势相同，但由于接地点的电阻受地质条件及气候变化等众多因素的影响，这种方案其实在实际中无法完全能做到。

第三种方案：在各个过程环路中使用信号隔离方法，断开过程环路，同时又不影响过程信号的正常传输，从而彻底解决接地环路问题。

作为一种连接现场仪表和控制室设备的电子接口模块，信号隔离器通常安装在控制室机柜的导轨上，新手朋友对信号隔离器的使用，还有些陌生，对有哪些注意事项尚不十分了解，下面说说信号隔离器的使用注意事项有哪些呢？第一：信号隔离器使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格，并认真阅读信号隔离器的使用说明书；第二：信号隔离器的使用环境应无导电粉尘，无腐蚀性气体、无强烈冲击和振动。

第三：信号隔离器为一体化结构，不可拆卸，同时应避免碰撞和跌落，请勿涂改和撕下产品上的任何标贴。

IRM-36xxM 3F45 seriesFeatures‧High protection ability against EMI‧Circular lens for improved reception characteristics ‧Available for various carrier frequencies ‧Min burst length: 6 cycles ‧Min gap length: 10 cycles ‧Suitable for continuous code‧Low operating voltage and low power consumption Optimized immunity against TFT backlight ‧interferences ‧High immunity against ambient light ‧Long reception range ‧High sensitivity‧Pb free and RoHS compliantDescriptionThe IRM-36xxM 3F45 series devices are miniature type infrared receivers which have been developed and designed by using the latest IC technology, specially optimized to suppress interferences from TFT backlight.The photo diode and preamplifier are assembled onto a lead frame and molded into an epoxy package which operates as an IR filter.The demodulated output signal can directly be decoded by a microprocessor.Applications• AV equipment such as TV, VCR, DVD, CD, MD, etc.• Short pause time protocols • Toy applications • CATV set top boxes • Multi-media Equipment• Other devices using IR remote controlApplication Circuit Block DiagramPin Configuration 1.OUT 2.GND 3.V123IRM-36xxM3F45 seriesThe RC Filter must be connected as close as possible toVcc and GND pins.Parts TableModel No.Carrier FrequencyIRM-3636M3F4536 kHzIRM-3638M3F4538 kHzIRM-3640M3F4540 kHzPackage Dimensions(Dimensions in mm)IRM-36xxM3F45 seriesNotes:Tolerances unless dimensions ±0.3mm.Absolute Maximum Ratings (T a=25°C)Parameter Symbol Rating UnitSupply Voltage Vcc6VOperating Temperature Topr-20 ~ +80Storage Temperature Tstg-40 ~ +85IRM-36xxM3F45 seriesSoldering Temperature *1Tsol260*1 4mm from mold body for less than 10 secondsElectro-Optical Characteristics (Ta=25 , Vcc=3V)Parameter Symbol MIN.TYP.MAX.Unit ConditionCurrent consumption Icc---0.40.6mA No input signal Supply voltage V CC 2.7- 5.5VPeak wavelengthλp---940---nmReception range L014------mSee chapter‚Test method’L456------Half angle(horizontal)φh---±35---degHalf angle(vertical)φv---±35---degHigh level pulse width T H450---700μs Test signalaccording tofigure 1Low level pulse width T L500---750μsHigh level output voltage V OH Vcc-0.4------V I SOURCE 1μA Low level output voltage V OL---0.20.5V I SINK 2mA Internal pull up resistor R PU85100115kΩTest methodThe specified electro-optical characteristics are valid under the following conditions.1.Measurement environmentA place without extreme light reflections.2.External lightThe environment contains an ordinary, white fluorescent lamp without high frequency modulation. The color temperature is 2856K and the illumination at the IR receiver is less than 10 Lux (Ev 10Lux).3.Standard transmitterThe test transmitter is calibrated by transmitter is adjusted until Vo=400wavelength of 940nm. The photo dio 4.The measurement system is shown Fig.-1 Transmitter Wave F Fig.-2 standard transmitte TypicalElectro-Optical Charac d by using the circuit shown in figure 2. The radiation =400mVp-p. Both,the test transmitter and the photo d oto diode for calibration is PD438B (λp=940nm,Vr=5V hown in Fig.-3ave FormD.U.T out mitter calibration Fig.-3 Mea haracteristicCurvesIRM-36xxM 3F45 seriesation intensity of the hoto diode,have a peak r=5V).T output PulseMeasuring SystemIRM-36xxM3F45 seriesIRM-36xxM3F45 series Code informationProtocol Suitable Protocol SuitableJVC Yes RCA YesMatsushita Yes Sharp YesMitsubishi Yes Sony 12 Bit YesNEC Yes Sony 15 Bit NoRC5Yes Sony 20Bit NoRC6Yes Toshiba YesRCMM Yes Zenith YesRCS-80Yes Continuous Code YesDevice MarkingNotes1 denotes Year code2 denotes Month code3 denotes Device number4denotes Carrier frequency(2: 36KHz, 4: 38KHz and 5: 40KHz)Packing Quantity1500 pcs / Box10 Boxes / CartonIRM-36xxM3F45 series DISCLAIMER1.Above specification may be changed without notice. EVERLIGHT will reserve authority on materialchange for above specification.2.When using this product, please observe the absolute maximum ratings and the instructions for useoutlined in these specification sheets. EVERLIGHT assumes no responsibility for any damage resulting from use of the product which does not comply with the absolute maximum ratings and the instructions included in these specification sheets.3.These specification sheets include materials protected under copyright of EVERLIGHT. Reproduction inany form is prohibited without the specific consent of EVERLIGHT.。

SUZHOUSURPONINSTRUMENTCO.,LTDCurrenttoCurrentDistributor FEATURE:Measure:DCVOLTAGE,DCCURRENTAccuracy:≤±0.1%ROIsolation:input,outputandpowerarecompletelyisolated;highcapabilityofanti-interference.Powersupply:DC24VorAC220V1.MODELSELECTION2.SIZEANDSHAPEADD:F673hengfengbuilding,NO.26-6NorthTongjingRoad.Suzhou,JiangsuprovincechinaFax：0086-512-68381803 Ph：0086-512-68381802SUZHOUSURPONINSTRUMENTCO.,LTDADD:F673hengfengbuilding,NO.26-6NorthTongjingRoad.Suzhou,JiangsuprovincechinaFax：0086-512-68381803 Ph：0086-512-68381802SUZHOUSURPONINSTRUMENTCO.,LTDADD:F673hengfengbuilding,NO.26-6NorthTongjingRoad.Suzhou,JiangsuprovincechinaFax：0086-512-68381803 Ph：0086-512-68381802模拟量信号隔离模块、模拟量信号隔离器产品型号：DATA-8301产品概述：模拟量信号隔离模块主要用于对各类4~20mA信号采集设备或控制设备进行隔离保护。

该隔离模块实现了电源、输入信号、输出信号的全面隔离，唐山平升模拟量信号隔离模块可有效消除串流、电磁、谐波等干扰信号、显著提高信号质量。

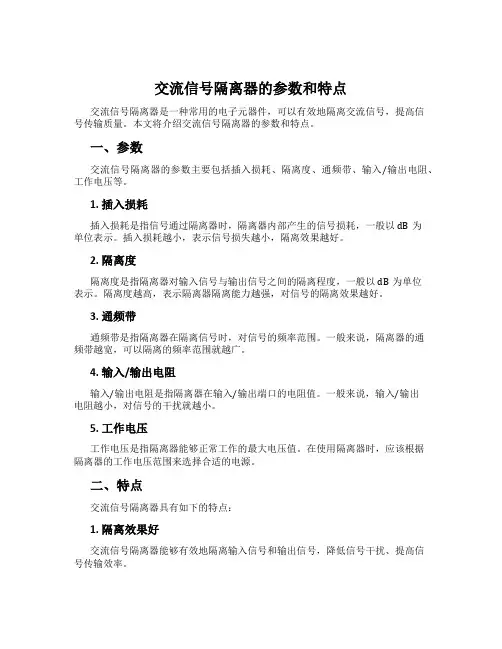

交流信号隔离器的参数和特点交流信号隔离器是一种常用的电子元器件，可以有效地隔离交流信号，提高信号传输质量。

本文将介绍交流信号隔离器的参数和特点。

一、参数交流信号隔离器的参数主要包括插入损耗、隔离度、通频带、输入/输出电阻、工作电压等。

1. 插入损耗插入损耗是指信号通过隔离器时，隔离器内部产生的信号损耗，一般以dB为单位表示。

插入损耗越小，表示信号损失越小，隔离效果越好。

2. 隔离度隔离度是指隔离器对输入信号与输出信号之间的隔离程度，一般以dB为单位表示。

隔离度越高，表示隔离器隔离能力越强，对信号的隔离效果越好。

3. 通频带通频带是指隔离器在隔离信号时，对信号的频率范围。

一般来说，隔离器的通频带越宽，可以隔离的频率范围就越广。

4. 输入/输出电阻输入/输出电阻是指隔离器在输入/输出端口的电阻值。

一般来说，输入/输出电阻越小，对信号的干扰就越小。

5. 工作电压工作电压是指隔离器能够正常工作的最大电压值。

在使用隔离器时，应该根据隔离器的工作电压范围来选择合适的电源。

二、特点交流信号隔离器具有如下的特点：1. 隔离效果好交流信号隔离器能够有效地隔离输入信号和输出信号，降低信号干扰、提高信号传输效率。

2. 通用性强交流信号隔离器适用于多种场景，如电力系统、工控系统、通讯系统、仪器仪表等，具有很强的通用性。

3. 安装简便交流信号隔离器通常具有小体积、轻便的特点，安装也十分简便。

4. 维护成本低交流信号隔离器的维护成本低，可以长时间稳定工作，不需要定期更换零部件，降低了使用成本。

三、总结交流信号隔离器是一种十分实用的电子元器件，能够有效地提高信号传输质量，具有插入损耗小、隔离效果好、通用性强、安装简便、维护成本低等特点。

在实际应用中，应该根据需要选择合适的隔离器，提升信号传输效率，保障系统的稳定运行。

使用说明书U-YAP602S-LCCN1 1性能简介输入电流或电压信号，经过变换，输出隔离的电流或电压信号，实现了输入、输出与电源之间的三端隔离，可以给现场的变送器提供隔离的工作电源。

本产品响应快，功耗低，温度特性好。

可与各类仪表及DCS，PLC等设备配套使用，在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

2技术参数输入信号（1，2，3）：电流：0(4)mA～20mA；0mA～10mA电压：0(1)V～5V；0V～10V如需其它信号类型请订制，具体信号类型详见产品标签输入阻抗：电流：≤60Ω电压：≥1MΩ输出信号（7，8，9；10，11，12）：无源电流：4mA～20mA有源电流：0(4)mA～20mA；0mA～10mA直流电压：0(1)V～5V；0V～10V如需其它信号类型请订制，具体信号类型详见产品标签输出纹波：≤5mV rms（负载250Ω）负载能力：无源电流：RL≤[(U-3)/0.02]Ω；U为回路供电电压0(4)mA～20mA：≤550Ω；0mA～10mA: ≤1.1kΩ0(1)V～5V：≥1MΩ； 0V～10V：≥2MΩ配电电压：空载电压≤26V，满载电压≥22V隔离传输准确度：±0.1%F.S（25℃±2℃）温度漂移：40ppm/℃响应时间：≤0.5s介电强度（漏电流1mA，测试时间1分钟）：≥1500V AC（输入/输出/电源之间）电磁兼容：EMC符合IEC 61326-3-1满载功耗：220V AC供电，空载功耗≤0.8W220V AC供电，满载功耗≤2.5W供电电压范围：85V AC～265V AC（90V DC～360V DC）3输出状态跟随方式：在用户不特别指明的情况下，无论输入信号出现何种故障状态(4～20mA或1～5V 输入断线或短路除外，此时输出0mA/ V)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出量程上限的110% (如0～20mA输出时，最小输出可为0mA，最大不超过22mA)。

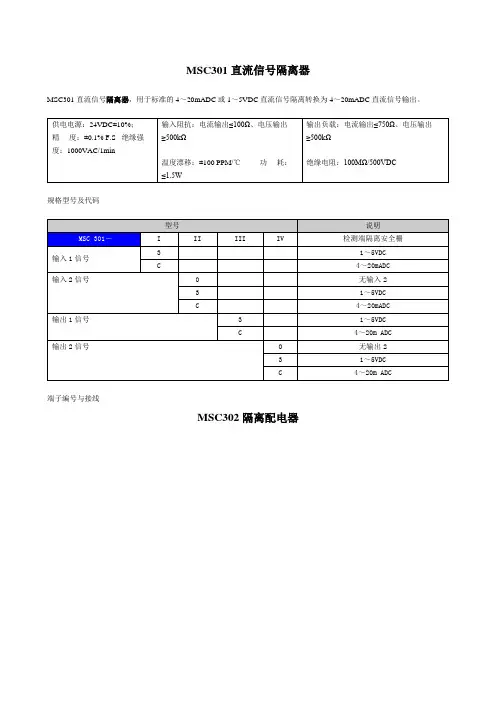

MSC301直流信号隔离器MSC301直流信号隔离器，用于标准的4～20mADC或1～5VDC直流信号隔离转换为4～20mADC直流信号输出。

规格型号及代码端子编号与接线MSC302隔离配电器MSC302隔离配电器向现场二线制变送器提供工作电源，同时将现场二线制变送器的电流信号转化为4～20mADC或1～5VDC直流信号输出。

规格型号及代码端子编号与接线MSC304热电阻温度变送器MSC304热电阻温度变送器，将现场热电阻的电势信号隔离转换为一路或二路与温度范围相对应的直流信号输出。

且每一路输入/电源/输出完全隔离。

规格型号及代码端子编号与接线MSC303热电偶温度变送器MSC303热电偶温度变送器，将现场热电偶的电势信号隔离转换为温度范围相对应的直流信号输出。

主要技术指标供电电源：24VDC±10%；精度：±0.1% F.S（Δ>10mV）±0.2% F.S（10mV>Δ>5Mv）输出负载：电流输出≤750Ω、电压输出≥500kΩ温度漂移：±150 PPM/℃绝缘电阻：100MΩ/500VDC绝缘强度：1000V/1min 功耗：≤1.5W型号说明 MSC303－I II III IV 热电偶温度变送器输入1信号1 K型热电偶2 S型热电偶3 E型热电偶4 B型热电偶5 R型热电偶6 T型热电偶7 J型热电偶G 其他热电偶输入2信号0 无输入2输出1信号2 0～5VDC3 1～5VDCB 0～20mA DCC 4～20mA DC G 其他量程输出2信号0 无输出22 0～5VDC3 1～5VDCB 0～20mA DCC 4～20mA DC G 其他量程端子编号与接线MSC305滑线电阻变送器MSC305型滑线电阻变送器，将滑线电阻滑动臂的电阻变化信号隔离转换为与其阻值对应的4～20mADC或1～5VDC直流信号输出。

供电电源：24VDC±10% 激励电流：≤0.3Ma精度：±0.1% F.S线性：输出于被测电阻呈线性关系。

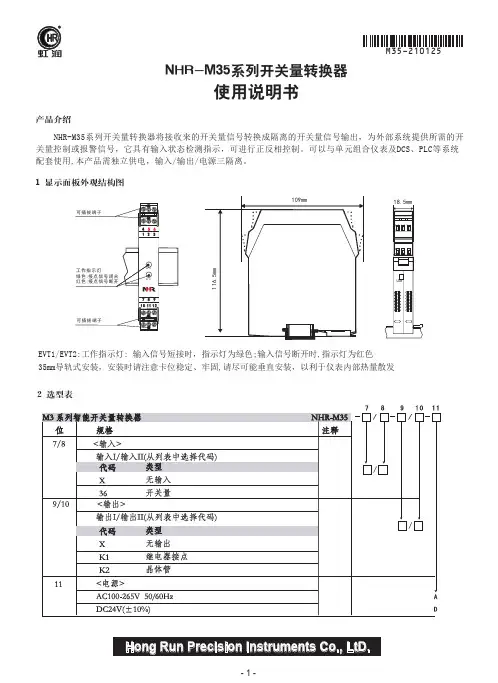

Hong Run Precision Instruments Co., LtD.NHR-M35系列开关量转换器将接收来的开关量信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号，它具有输入状态检测指示，可进行正反相控制。

可以与单元组合仪表及DCS、PLC等系统配套使用,本产品需独立供电，输入/输出/电源三隔离。

产品介绍1 显示面板外观结构图2 选型表NHR-M35系列开关量转换器使用说明书EVT1/EVT2:工作指示灯: 输入信号短接时，指示灯为绿色;输入信号断开时,指示灯为红色35mm导轨式安装，安装时请注意卡位稳定、牢固,请尽可能垂直安装，以利于仪表内部热量散发109mm116.5m m18.5mmUSB456321789101112可插拔端子工作指示灯绿色:接点信号闭合红色:接点信号断开可插拔端子EVT1EVT2虹润输入输入信号配电电压短路电流输出输出信号继电器输出继电器响应时间晶体管输出电压输入和输出特性（设置为同相控制时）现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮输入和输出反相控制设置由面板拨码开关J5设置电源电源功耗其它参数绝缘电阻(输入/输出/电源之间)绝缘强度(输入/输出/电源之间)工作温度相对湿度保存温度安装方式外形尺寸重量电磁兼容性适用现场设备触点开关、接近开关(频率≤5KHZ)≈8V(开路时)≈8mA继电器或晶体管输出容量：AC220V/10A，DC30V/2A ≤5ms集电极输出时：高电平VCC（≤30V），低电平≤2.5V 发射极输出时：高电平VCC-2.5V，低电平≤0.5VDC24V(±10%)，AC100-265V 50/60HzDC24V 单路输出功耗：≤0.8W；双路输出功耗：≤1.2W AC100-265V 单路输出功耗：≤1.0W；双路输出功耗：≤1.4W ≥100MΩ（500VDC时）1500Vrms (1 min，无火花)0～50℃(无凝露、无结冰)25%～85%RH-10～60℃(无凝露、无结冰)35mmDIN导轨安装18.5*109*116.5mm(宽*高*深)约140克符合GB/T18268工业设备应用要求（IEC 61326-1）触点开关、接近开关拨码1、2控制第一路输入，拨码3、4控制第二路输入拨码1：ON，2：OFF，则表示一路同相控制，反之反相控制。

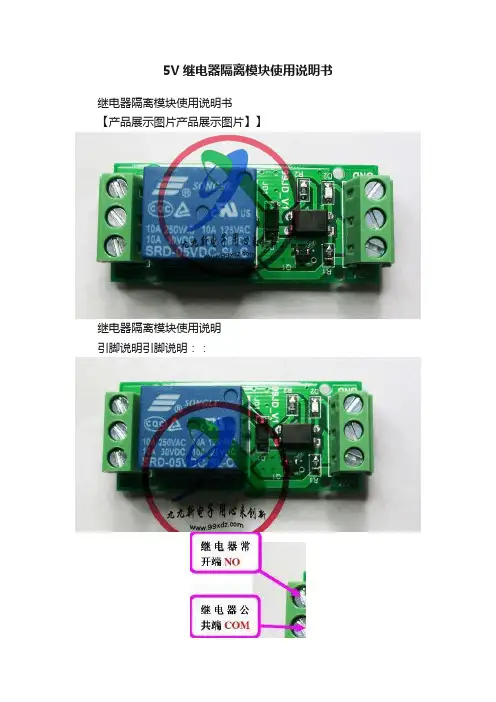

5V继电器隔离模块使用说明书继电器隔离模块使用说明书【产品展示图片产品展示图片】】继电器隔离模块使用说明引脚说明引脚说明：：板子尺寸：（长* 宽*高）52mm*22mm*20mm板子孔距：(长*宽) 34mm*19mm安装孔径：2mm输入端输入端：：1、+5V---电源正输入口电源正输入口；；2、IN----信号输入口信号输入口（（低电平有效低电平有效，，开启继电器开启继电器））；3、GND---电源负输入口电源负输入口。
