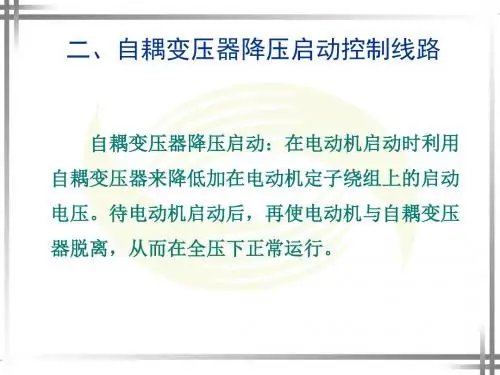

二、自耦变压器降压启动控制线路

图12 手动Y-△降压启动控制
• 十三、采用补偿器的启动控制
• 线路如图13所示。按下启动按钮SB1，接触器KM1、 时间继电器KT得电，KM1常开触点闭合自锁。接触 器KM1主触点闭合，使补偿器接入电动机降压启动 回路，电动机开始启动。时间继电器KT按整定时间 延时，电动机达到运转速度后，其常闭触点打开， 使接触器KM1失电，主触点打开，补偿器脱离，同 时常闭触点闭合。另外，时间继电器KT常开触点也 接通，这时接触器KM2得电，其常开触点闭合自锁， KM2常闭触点打开，时间继电器KT失电，接触器 KM2主触点闭合，电动机投入正常运转。
图13 采用补偿器的启动控制
• 十四、用两个接触器实现Y-△降压启动控制 •
图14 用两个接触器实现Y-△降压启 动控制
• 按下启动按钮SB1，KM1、KT获电动作，KM1常开辅 助触点闭合自锁，电动机绕组接成Y形降压启动。经 过一段时间，KT延时断开的常闭触点断开，KM1失 电释放，其常闭辅助触点闭合。同时KT延时闭合的 常开触点闭合，KM2获电动作，其常闭触点打开， 将Y形接线断开；其常开触点闭合，使KM1得电动作， 闭合其主回路常开触点，电动机由Y形接法转换为△ 形接法。
• 这种线路仅适应于功率在13kW以下△形接法的小容 量电动机，否则由于KM2接触器常闭辅助触点接在 主电路中，容量小，很易烧损。
• 十五、用3个接触器实现Y-△降压启动控制 • 用3个接触器的Y-△降压启动控制线路如图15所示。按下
启动按钮SB1，KM1、KT、KM3获电动作，电动机绕组接 成Y形降压启动。时间继电器达到整定延时时间后，延时 闭合的常开触点闭合，延时断开的常闭触点断开，KM3失 电释放，这时KM3常闭辅助触点闭合，使KM2获电动作， 电动机绕组由Y形接法转换成△形接法，启动过程结束。 • 这种控制线路适用于55kW以下、13kW以上的△形接法的 电动机。

电机的自耦变压器降压启动
自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。

这种降压启动分为手动控制和自动控制两种。

接线：自耦变压器的高压边投入电网，低压边接至电动机，有几个不同电压比的分接头供选择。

特点：设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。

又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2倍。

由于电压降低为1/K倍，所以电动机的转矩也降为1/K2倍。

自耦变压器副边有2～3组抽头，如二次电压分别为原边电压的80%、60%、40%。

自耦变压器降压启动优点：可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y或Δ接法都可以使用。

缺点：设备体积大，投资较贵。

2）自耦变压器降压启动控制线路
自耦变压器降压启动控制线路如下图所示。

定子串自耦变压器降压启动控制线路线路工作原理分析：
（a） 自耦变压器降压启动控制工作原理示意图。

பைடு நூலகம்
以上电路启动方式均为全压启动。
在变压器容量允许的情况下，鼠笼式异步电动机应该尽可能采用全电压直接起动，既可以提高控制线路的可靠性，又可以减少电器的维修工作量。
异步电动机降压起动线路
异步电动机的全压起动电流一般可达额定电流的4-7倍。过大的起动电流会降低电动机寿命，致使变压器二次电压大幅度下降，减少电动机本身的起动转矩，甚至使电动机根本无法起动，还要影响同一供电网路中其它设备的正常工作。
2、串自耦变压器降压起动控制线路
在自耦变压器降压起动的控制线路中，限制电动机起动电流是依靠自耦变压器的降压作用来实现的。自耦变压器的初级和电源相接，自耦变压器的次级与电动机相联。自耦变压器的次级一般有3个抽头，可得到3种数值不等的电压。使用时，可根据起动电流和起动转矩的要求灵活选择。电动机起动时，定子绕组得到的电压是自耦变压器的二次电压，一旦起动完毕，自耦变压器便被切除，电动机直接接至电源，即得到自耦变压器的一次电压，电动机进入全电压运行。通常称这种自耦变压器为起动补偿器。
短路保护 短路时通过熔断器的熔体熔断切开主电路。
过载保护 通过热继电器实现。由于热继电器的热惯性比较大，即使热元件上流过几倍额定电流的电流，热继电器也不会立即动作。因此在电动机起动时间不太长的情况下，热继电器经得起电动机起动电流的冲击而不会动作。只有在电动机长期过载下才动作，断开控制电路，接触器线圈失电，切断电动机主电路，实现过载保护。
正、反转控制也称可逆控制，它在生产中可实现生产部件向正反两个方向运动。对于三相异步电动机来说，实现正反转控制只要改变其电源相序，即将主回路中的三相电源线任意两相对调。
常用的有两种控制方式：一种是利用组合开关改变相序，另—种是利用接触器的主触点改变相序。前者主要适用于个需要频繁正反转的电动机，而后者则主要适用于需要频繁正反转的电动机。

常见18种电动机降压启动电路图，一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。

它具有线路结构紧凑、不受电动机绕组接线方式限制的优点，还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头，故适用于容量较大的电动机。

图1 自耦减压启动工作原理如图1所示：启动电动机时，将刀柄推向启动位置，此时三相交流电源通过自耦变压器与电动机相连接。

待启动完毕后，把刀柄扳至运行位置切除自耦变压器，使电动机直接接到三相电源上，电动机正常运转。

此时吸合线圈KV得电吸合，通过连锁机构保持刀柄在运行位置。

停转时，按下SB按钮即可。

自耦变压器次级设有多个抽头，可输出不同的电压。

一般自耦变压器次级电压是初级的40%、65%、80%等，可根据启动转矩需要选用。

二、手动控制Y-△降压启动Y-△降压启动的特点是方法简便、经济。

其启动电流是直接启动时的1/3，故只适用于电动机在空载或轻载情况下启动。

图2 手动控制Y-△降压启动图2所示为QX1型手动Y-△启动器接线图。

图中L1、L2和L3接三相电源，D1、D2、D3、D4、D5和D6接电动机。

当手柄扳到“0”位时，八副触点都断开，电动机断电不运转；当手柄扳到“Y”位置时，1、2、5、6、8触点闭合，3、4、7触点断开，电动机定子绕组接成Y形降压启动；当电动机转速上升到一定值时。

将手柄扳到“△”位置，这时l、2、3、4、7、8触点接通，5、6触点断开，电动机定子绕组接成△形正常运行。

三、定子绕组串联电阻启动控制电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

定子绕组串联电阻启动控制线路如图3所示。

当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。

这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。
