集成电路制造中的半导体器件工艺
绪论
随着信息技术的飞速发展，集成电路制造技术已成为现代电子工业的核心领域。集成电路是现代电子产品的基础，在计算机、通讯、军事和工业等领域都有着广泛的应用。而半导体器件工艺是集成电路制造技术的基石，其质量和效率直接决定了集成电路的性能和成本。本文将从半导体制造的基本流程、光刻工艺、薄膜工艺、化学机械抛光、多晶硅工艺和后台工艺六个方面详细介绍集成电路制造中的半导体器件工艺。
一、半导体制造的基本流程
半导体芯片制造的基本流程包括晶圆制备、芯片制造和包装封装。具体流程如下：
晶圆制备：晶圆是半导体器件制造的基础，它是由高纯度单晶硅材料制成的圆片。晶圆制备的主要过程包括矽晶体生长、切片、抛光和清洗等。
芯片制造：芯片制造主要包括传输电子装置和逻辑控制逻辑电路结构的摆放和电路组成等操作。
包装封装：芯片制造完成后，晶体管芯片需要被封装起来的保护电路，使其不会受到外界环境的影响。 二、光刻工艺
光刻工艺是半导体工艺中的核心部分之一。光刻工艺的主要作用是将图形预设于硅晶圆表面，并通过光刻胶定位的方式将图形转移到晶圆表面中，从而得到所需的电子器件结构。光刻工艺的主要流程包括图形生成、光刻胶涂布、曝光、显影和清洗等步骤。
三、薄膜工艺
薄膜工艺是半导体制造中的另一个重要工艺。它主要通过化学气相沉积、物理气相沉积和溅射等方式将不同性质的材料覆盖在晶圆表面，形成多层结构，从而获得所需的电子器件。
四、化学机械抛光
化学机械抛光是半导体工艺中的核心工艺之一。其主要作用是尽可能平坦和光滑化硅晶圆表面，并去除由前工艺所形成的残余物和不均匀的层。化学机械抛光的基本原理是使用旋转的硅晶圆，在氧化硅或氮化硅磨料的帮助下，进行机械和化学反应，从而达到平坦化的效果。
五、多晶硅工艺
多晶硅工艺是半导体工艺中的一个重要工艺，主要是通过化学气相沉积厚度约8至12个纳米的多晶硅层。该工艺可以用于形成电极、连接线、栅极和像素等不同的应用。多晶硅工艺的优点是不需要特殊的工艺装备，因此较为简单。 六、后台工艺

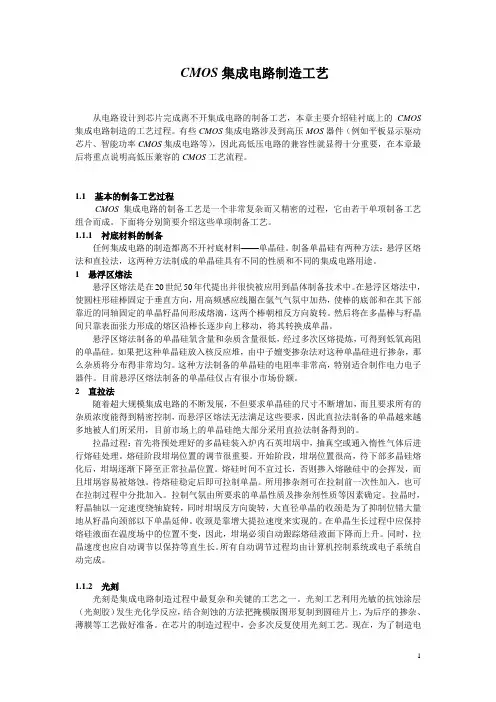

1 CMOS集成电路制造工艺
从电路设计到芯片完成离不开集成电路的制备工艺，本章主要介绍硅衬底上的CMOS集成电路制造的工艺过程。有些CMOS集成电路涉及到高压MOS器件（例如平板显示驱动芯片、智能功率CMOS集成电路等），因此高低压电路的兼容性就显得十分重要，在本章最后将重点说明高低压兼容的CMOS工艺流程。
1.1 基本的制备工艺过程
CMOS集成电路的制备工艺是一个非常复杂而又精密的过程，它由若干单项制备工艺组合而成。下面将分别简要介绍这些单项制备工艺。
1.1.1 衬底材料的制备
任何集成电路的制造都离不开衬底材料——单晶硅。制备单晶硅有两种方法：悬浮区熔法和直拉法，这两种方法制成的单晶硅具有不同的性质和不同的集成电路用途。
1 悬浮区熔法
悬浮区熔法是在20世纪50年代提出并很快被应用到晶体制备技术中。在悬浮区熔法中，使圆柱形硅棒固定于垂直方向，用高频感应线圈在氩气气氛中加热，使棒的底部和在其下部靠近的同轴固定的单晶籽晶间形成熔滴，这两个棒朝相反方向旋转。然后将在多晶棒与籽晶间只靠表面张力形成的熔区沿棒长逐步向上移动，将其转换成单晶。
悬浮区熔法制备的单晶硅氧含量和杂质含量很低，经过多次区熔提炼，可得到低氧高阻的单晶硅。如果把这种单晶硅放入核反应堆，由中子嬗变掺杂法对这种单晶硅进行掺杂，那么杂质将分布得非常均匀。这种方法制备的单晶硅的电阻率非常高，特别适合制作电力电子器件。目前悬浮区熔法制备的单晶硅仅占有很小市场份额。
2 直拉法
随着超大规模集成电路的不断发展，不但要求单晶硅的尺寸不断增加，而且要求所有的杂质浓度能得到精密控制，而悬浮区熔法无法满足这些要求，因此直拉法制备的单晶越来越多地被人们所采用，目前市场上的单晶硅绝大部分采用直拉法制备得到的。
拉晶过程：首先将预处理好的多晶硅装入炉内石英坩埚中，抽真空或通入惰性气体后进行熔硅处理。熔硅阶段坩埚位置的调节很重要。开始阶段，坩埚位置很高，待下部多晶硅熔化后，坩埚逐渐下降至正常拉晶位置。熔硅时间不宜过长，否则掺入熔融硅中的会挥发，而且坩埚容易被熔蚀。待熔硅稳定后即可拉制单晶。所用掺杂剂可在拉制前一次性加入，也可在拉制过程中分批加入。拉制气氛由所要求的单晶性质及掺杂剂性质等因素确定。拉晶时，籽晶轴以一定速度绕轴旋转，同时坩埚反方向旋转，大直径单晶的收颈是为了抑制位错大量地从籽晶向颈部以下单晶延伸。收颈是靠增大提拉速度来实现的。在单晶生长过程中应保持熔硅液面在温度场中的位置不变，因此，坩埚必须自动跟踪熔硅液面下降而上升。同时，拉晶速度也应自动调节以保持等直生长。所有自动调节过程均由计算机控制系统或电子系统自动完成。

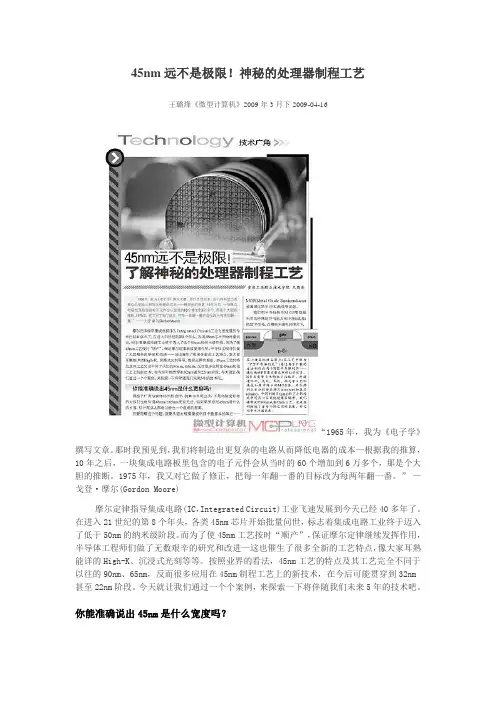

45nm远不是极限！神秘的处理器制程工艺
王璐烽《微型计算机》2009年3月下2009-04-16
“1965年，我为《电子学》撰写文章。那时我预见到，我们将制造出更复杂的电路从而降低电器的成本—根据我的推算，10年之后，一块集成电路板里包含的电子元件会从当时的60个增加到6万多个，那是个大胆的推断。1975年，我又对它做了修正，把每一年翻一番的目标改为每两年翻一番。” —戈登·摩尔(Gordon Moore)
摩尔定律指导集成电路(IC，Integrated Circuit)工业飞速发展到今天已经40多年了。在进入21世纪的第8个年头，各类45nm芯片开始批量问世，标志着集成电路工业终于迈入了低于50nm的纳米级阶段。而为了使45nm工艺按时“顺产”，保证摩尔定律继续发挥作用，半导体工程师们做了无数艰辛的研究和改进—这也催生了很多全新的工艺特点，像大家耳熟能详的High-K、沉浸式光刻等等。按照业界的看法，45nm工艺的特点及其工艺完全不同于以往的90nm、65nm，反而很多应用在45nm制程工艺上的新技术，在今后可能贯穿到32nm甚至22nm阶段。今天就让我们通过一个个案例，来探索一下将伴随我们未来5年的技术吧。
你能准确说出45nm是什么宽度吗？ 得益于厂商与媒体的积极宣传，就算非科班出身，不是电脑爱好者的大叔们也能知道45nm比
65nm更加先进。但如果要细问45nm是什么的长度，估计很多人都难以给出一个准确的答案。
而要理解这个问题，就要从超大规模集成电路中最基本的单元—MOS(Metal Oxide
Semiconductor金属氧化物半导体)晶体管说起。
我们用半导体制作MOS管就是利用其特殊的导电能力来传递0或者1的数字信号。在栅极不通电的情况下，源区的信号很难穿过不导电的衬底到达漏区，即表示电路关闭(数字信号0)；如果在栅极和衬底间加上电压，那么衬底中的电荷就会在异性相吸的作用下在绝缘氧化层下大量聚集，形成一条细窄的导电区，使得源区和漏区导通，那么电流就可以顺利从源区传递到漏区了(信号1)。这便是MOS最基本的工作原理。
集成电路设计和半导体制造工艺的发展
随着信息时代的到来，半导体产业变得愈发重要，而半导体制造工艺和集成电路设计则成为半导体产业的两个重要支柱，为电子产品的制造提供了基础。在这篇文章中，我们将探讨半导体制造工艺和集成电路设计在过去几十年里的发展历程以及未来的发展趋势。
从简单的晶体管到集成电路
半导体制造的基础技术是利用硅材料构建晶体管。晶体管是一种可以控制电子流动的器件，它的发明使得我们能够控制电子的流动方向和大小，并且将它们用于逻辑计算。在20世纪60年代，集成电路被发明出来，它能够在一个小巧的芯片上集成多个晶体管和其他电子元件。随着集成电路的发展，电子产品越来越小巧，功能越来越强大，同时，它们的价值也越来越高。
精细半导体制造工艺的发展
半导体的制造工艺一直在不断地发展。在早期，半导体制造并不需要太高的技术，在几次加热和冷却的过程中，材料里的掺杂元素会扩散分布，从而形成了P型和N型半导体，这个过程也被称作扩散工艺。尽管这种加工工艺能够制造出工作的晶体管，但是这些晶体管的性能并不是很优秀，还处于实验室和学术阶段。
在60年代，金属氧化物半导体场效应晶体管（MOSFET）的发明催生了集成电路设计和精细制造工艺的发展。MOSFET利用了一些特殊的导电材料，在半导体表面构建起了一个氧化层，然后通过外界电场控制氧化层处电子的流动，从而实现电子的控制。它是集成电路和精细制造的重要开端。除此之外，还有一些制造工艺被发明，例如刻蚀、光刻，蒸散等等，为半导体制造提供了更多的手段。
如今，最重要的半导体制造工艺是微影制程，这是一种成本效益极高的制造工艺，也是目前主流的工艺。微影制程利用光刻技术和干法蚀刻技术，将芯片上的模式通过掩模转移到硅片表面，并形成各种电子元件。利用这种制造工艺，我们可以生产出含有数亿个晶体管的微型芯片。
集成电路设计的发展
集成电路的发明让电子产业进入了一个全新的时代，能够将多个晶体管和其他电子元器件集成到一个小型芯片上，并提供复杂的功能。与此同时，集成电路设计也经历了蓬勃发展。
