自耦减压启动接线图及原理图说明Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT电机自耦降压启动原理及接线图时间:2014-04-02来源:电工之家作者:编辑部电机自耦降压的启动原理：电机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动，从而实现电机的降压启动。

自耦变压器一般由两组抽头可以得到不同的输出电压（一般为电源电压的80％和65％），启动时使自耦变压器中的一组抽头一般用65％抽头，接在电动机的回路中，当电动机的转速接近额定转速时，将自耦变压器切除，使电动机直接接在三相电源上进入全压运转状态。

电机自耦降压启动接线图，适用于任何接法的三相异步电动机，可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y或Δ接法都可以使用，自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

但电机自耦变压器降压启动所需设备体积大，投资较贵。

电机自耦降压启动接线图如下：如上述电机自耦降压启动接线图对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

在电机自耦降压启动时应注意：1、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。

2、带电动机试验；经空载试验无误后，恢复与电动机的接线。

再带电动机试验中应注意启动与运行的接换过程，注意电动机的声音及电流的变化，电动机起动是否困难有无异常情况，如有异常情况应立即停车处理。

3、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。

时间继电器的整定时间到，KM1和KM2释放，KA和KM3动作吸合切换正常，反复试验几次检查线路的可靠性。

4、再次启动；自耦降压起动电路不能频繁操作，如果启动不成功的话，第二次起动应间隔4分钟以上，入在60秒连续两次起动后，应停电4小时再次启动运行，这是为了防止自耦变压器绕组内启动电流太大而发热损坏自耦变压器的绝缘。

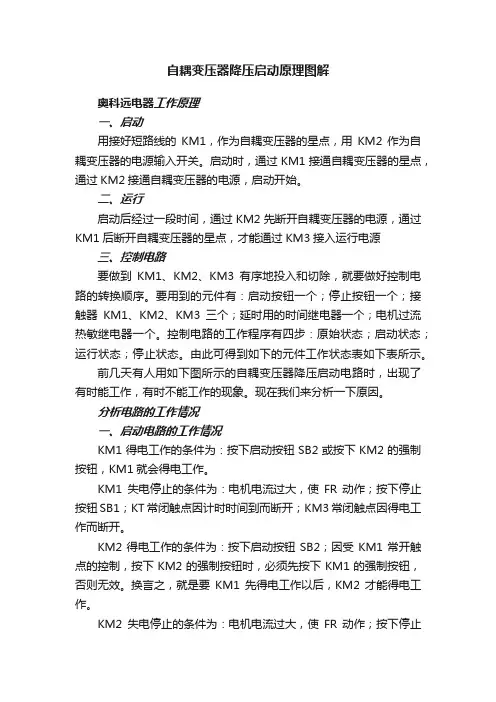

自耦变压器降压启动原理图解奥科远电器工作原理一、启动用接好短路线的KM1，作为自耦变压器的星点，用KM2作为自耦变压器的电源输入开关。

启动时，通过KM1接通自耦变压器的星点，通过KM2接通自耦变压器的电源，启动开始。

二、运行启动后经过一段时间，通过KM2先断开自耦变压器的电源，通过KM1后断开自耦变压器的星点，才能通过KM3接入运行电源三、控制电路要做到KM1、KM2、KM3有序地投入和切除，就要做好控制电路的转换顺序。

要用到的元件有：启动按钮一个；停止按钮一个；接触器KM1、KM2、KM3三个；延时用的时间继电器一个；电机过流热敏继电器一个。

控制电路的工作程序有四步：原始状态；启动状态；运行状态；停止状态。

由此可得到如下的元件工作状态表如下表所示。

前几天有人用如下图所示的自耦变压器降压启动电路时，出现了有时能工作，有时不能工作的现象。

现在我们来分析一下原因。

分析电路的工作情况一、启动电路的工作情况KM1得电工作的条件为：按下启动按钮SB2或按下KM2的强制按钮，KM1就会得电工作。

KM1失电停止的条件为：电机电流过大，使FR动作；按下停止按钮SB1；KT常闭触点因计时时间到而断开；KM3常闭触点因得电工作而断开。

KM2得电工作的条件为：按下启动按钮SB2；因受KM1常开触点的控制，按下KM2的强制按钮时，必须先按下KM1的强制按钮，否则无效。

换言之，就是要KM1先得电工作以后，KM2才能得电工作。

KM2失电停止的条件为：电机电流过大，使FR动作；按下停止按钮SB1；KM1常开触点因失电而断开；KM3常闭触点因得电工作而断开。

且KM2的常开触点起自锁作用。

由此可见，启动时KM1先得电，KM2后得电；转换时KM1先失电，KM2后失电。

这样，第一个问题也就来了：正常转换时应为：KM2先失电，KM1后失电。

现在的情况是：转换时KM1先失电，KM2后失电。

失电的顺序出了问题。

二、启动到运行的转换工作情况KT得电工作的条件为：按下启动按钮SB2；按下KM2的强制按钮时，必须先按下KM1的强制按钮，否则无效；KT就会得电工作。

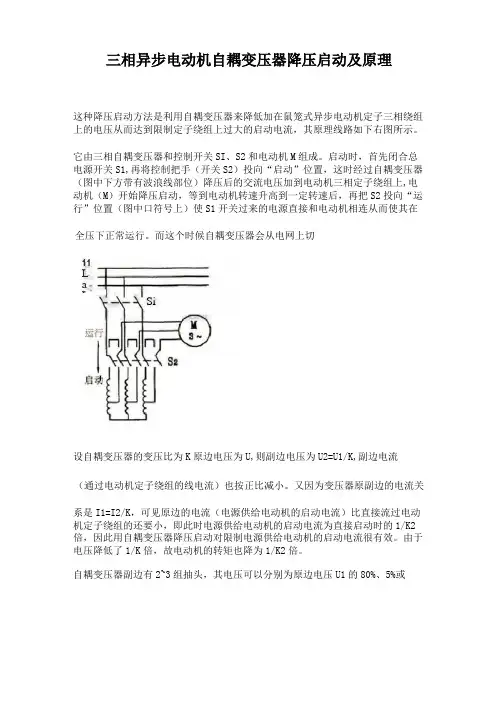

三相异步电动机自耦变压器降压启动及原理 这种降压启动方法是利用自耦变压器来降低加在鼠笼式异步电动机定子三相绕组上的电压从而达到限制定子绕组上过大的启动电流，其原理线路如下右图所示。

它由三相自耦变压器和控制开关SI 、S2和电动机M 组成。

启动时，首先闭合总电源开关S1,再将控制把手（开关S2）投向“启动”位置，这时经过自耦变压器（图中下方带有波浪线部位）降压后的交流电压加到电动机三相定子绕组上,电动机（M ）开始降压启动，等到电动机转速升高到一定转速后，再把S2投向“运行”位置（图中口符号上）使S1开关过来的电源直接和电动机相连从而使其在设自耦变压器的变压比为K 原边电压为U,则副边电压为U2=U1/K,副边电流 （通过电动机定子绕组的线电流）也按正比减小。

又因为变压器原副边的电流关 系是I1=I2/K ，可见原边的电流（电源供给电动机的启动电流）比直接流过电动机定子绕组的还要小，即此时电源供给电动机的启动电流为直接启动时的1/K2倍，因此用自耦变压器降压启动对限制电源供给电动机的启动电流很有效。

由于电压降低了1/K 倍，故电动机的转矩也降为1/K2倍。

自耦变压器副边有2~3组抽头，其电压可以分别为原边电压U1的80%、5%或Si运行11 L a L 全压下正常运行。

而这个时候自耦变压器会从电网上切80%、60%、40%。

在实际使用中都把自耦变压器、开关触头、操作把手等组合在一起构成自耦减压启动器（又称启动补偿器）。

常用的有QJ3系列手动自耦减压启动器和QJ10系列空气式手动自耦减压启动器。

并具有过载脱扣和欠压脱扣等保护装置。

三相异步电动机采用这种降压启动的方法其优点是可以按容许的启动电流和所需的启动转矩来选择自耦变压器副边的不同抽头实现降压启动，而且不论电动机定子绕组采用星形接法或三角形接法都可以使用。

缺点是设备的体积较大，因而成本较贵。

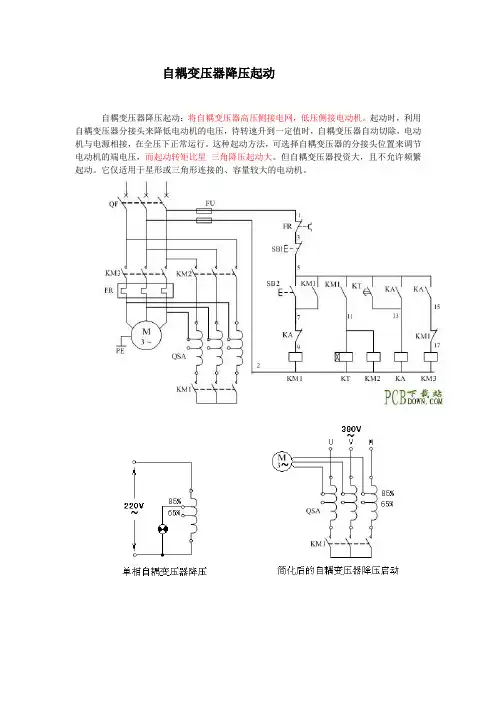

自耦变压器降压起动自耦变压器降压起动：将自耦变压器高压侧接电网，低压侧接电动机。

起动时，利用自耦变压器分接头来降低电动机的电压，待转速升到一定值时，自耦变压器自动切除，电动机与电源相接，在全压下正常运行。

这种起动方法，可选择自耦变压器的分接头位置来调节电动机的端电压，而起动转矩比星三角降压起动大。

但自耦变压器投资大，且不允许频繁起动。

它仅适用于星形或三角形连接的、容量较大的电动机。

自耦变压器自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。

因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。

三相自耦变压器由电磁感应的原理可知，变压器并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当变压器原绕组W1接入交流电源U1时，变压器原绕组每匝的电压降，电压平均分配在变压器原绕组1,2，变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器就叫自耦变压器，又叫单圈变压器.普通变压器的原，副绕组是互相绝缘的，只用磁的联系而没有电的联系，依线圈组数的不同，这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知，并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当原绕组W1接入交流电源U1时，原绕组每匝的电压降，电压平均分配在原绕组1,2，，副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器称为自耦变压器，又叫单圈变压器.自耦变压器的各种运行方式自耦变压器中的电压，电流和匝数的关系和变压器，既：U1/U2=W1/W2=I2/I1=K自耦变压器最大特点是，副绕组是原绕组的一部分（如图1的自耦降压变压器），或原绕组是副绕组的一部分（如图2的自耦升压变压器）.自耦变压器原，副绕组的电流方向和普通变压器一样是相反的.在忽略变压器的激磁电流和损耗的情况下，可有如下关系式降压：I2=I1+I,I=I2-I1升压：I2=I1-I,I=I1-I2P1=U1I1,P2=U2I2式中：I1是原绕组电流，I2是副绕组电流U1是原绕组电压，U2是副绕组电压P1是原绕组功率，P2是副绕组功率特点⑴由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料（硅钢片和导线）和结构材料（钢材）都相应减少，从而降低了成本。

自耦变压器降压起动自耦变压器降压起动：将自耦变压器高压侧接电网，低压侧接电动机。

起动时，利用自耦变压器分接头来降低电动机的电压，待转速升到一定值时，自耦变压器自动切除，电动机与电源相接，在全压下正常运行。

这种起动方法，可选择自耦变压器的分接头位置来调节电动机的端电压，而起动转矩比星三角降压起动大。

但自耦变压器投资大，且不允许频繁起动。

它仅适用于星形或三角形连接的、容量较大的电动机。

自耦变压器自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。

因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。

三相自耦变压器由电磁感应的原理可知，变压器并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当变压器原绕组W1接入交流电源U1时，变压器原绕组每匝的电压降，电压平均分配在变压器原绕组1,2，变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器就叫自耦变压器，又叫单圈变压器.普通变压器的原，副绕组是互相绝缘的，只用磁的联系而没有电的联系，依线圈组数的不同，这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知，并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当原绕组W1接入交流电源U1时，原绕组每匝的电压降，电压平均分配在原绕组1,2，，副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器称为自耦变压器，又叫单圈变压器.自耦变压器的各种运行方式自耦变压器中的电压，电流和匝数的关系和变压器，既：U1/U2=W1/W2=I2/I1=K自耦变压器最大特点是，副绕组是原绕组的一部分（如图1的自耦降压变压器），或原绕组是副绕组的一部分（如图2的自耦升压变压器）.自耦变压器原，副绕组的电流方向和普通变压器一样是相反的.在忽略变压器的激磁电流和损耗的情况下，可有如下关系式降压：I2=I1+I,I=I2-I1升压：I2=I1-I,I=I1-I2P1=U1I1,P2=U2I2式中：I1是原绕组电流，I2是副绕组电流U1是原绕组电压，U2是副绕组电压P1是原绕组功率，P2是副绕组功率特点⑴由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料（硅钢片和导线）和结构材料（钢材）都相应减少，从而降低了成本。

电机自耦降压启动原理及接线图电机自耦降压的启动原理：电机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。

待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动，从而实现电机的降压启动。

自耦变压器一般由两组抽头可以得到不同的输出电压（一般为电源电压的80％和65％），启动时使自耦变压器中的一组抽头一般用65％抽头，接在电动机的回路中，当电动机的转速接近额定转速时，将自耦变压器切除，使电动机直接接在三相电源上进入全压运转状态。

电机自耦降压启动接线图，适用于任何接法的三相异步电动机，可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y或接法都可以使用，自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。

但电机自耦变压器降压启动所需设备体积大，投资较贵。

电机自耦降压启动接线图如下：如上述电机自耦降压启动接线图对照原理图核对接线，要逐相的检查核对线号。

防止接错线和漏接线。

在电机自耦降压启动时应注意：1、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。

2、带电动机试验；经空载试验无误后，恢复与电动机的接线。

再带电动机试验中应注意启动与运行的接换过程，注意电动机的声音及电流的变化，电动机起动是否困难有无异常情况，如有异常情况应立即停车处理。

3、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。

时间继电器的整定时间到，KM1和KM2释放，KA和KM3动作吸合切换正常，反复试验几次检查线路的可靠性。

4、再次启动；自耦降压起动电路不能频繁操作，如果启动不成功的话，第二次起动应间隔4分钟以上，入在60秒连续两次起动后，应停电4小时再次启动运行，这是为了防止自耦变压器绕组内启动电流太大而发热损坏自耦变压器的绝缘。
