自耦降压启动介绍自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。
这种降压启动分为手动控制和自动控制两种。
1.2 特点设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2（即通过电动机定子绕组的线电流）也按正比减小。
又因为变压器原副边的电流关系I1=I2/K，可见原边的电流（即电源供给电动机的启动电流）比直接流过电动机定子绕组的要小，即此时电源供给电动机的启动电流为直接启动时1/K2 倍。
由于电压降低为1/K 倍，所以电动机的转矩也降为1/K2 倍。
自耦变压器副边有2～3 组抽头，如二次电压分别为原边电压的80%、60%、40%。
1.3 优点可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采用Y 或Δ接法都可以使用。
1.4 缺点设备体积大，投资较贵。
2自动控制电动机自耦降压起动（自动控制）电路原理图如图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故。
2.1 控制过程1、合上空气开关QF接通三相电源。
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65%）将三相电压的65%接入电动。
3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。
4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。

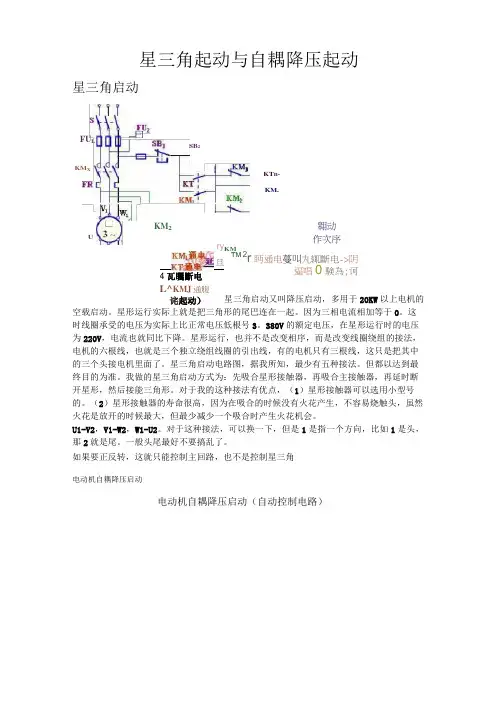

星三角起动与自耦降压起动星三角启动KM ™2r 眄通电蔓叫丸辄斷电->阴逼唱0験為;诃 星三角启动又叫降压启动，多用于20KW 以上电机的空载启动。
星形运行实际上就是把三角形的尾巴连在一起。
因为三相电流相加等于0。
这时线圈承受的电压为实际上比正常电压低根号3。
380V 的额定电压，在星形运行时的电压为220V ，电流也就同比下降。
星形运行，也并不是改变相序，而是改变线圈绕组的接法，电机的六根线，也就是三个独立绕组线圈的引出线，有的电机只有三根线，这只是把其中的三个头接电机里面了。
星三角启动电路图，据我所知，最少有五种接法。
但都以达到最终目的为准。
我做的星三角启动方式为：先吸合星形接触器，再吸合主接触器，再延时断开星形，然后接能三角形。
对于我的这种接法有优点，（1）星形接触器可以选用小型号的。
（2）星形接触器的寿命很高，因为在吸合的时候没有火花产生，不容易烧触头，虽然火花是放开的时候最大，但最少减少一个吸合时产生火花机会。
U1-V2，V1-W2，W1-U2。
对于这种接法，可以换一下，但是1是指一个方向，比如1是头，那2就是尾。
一般头尾最好不要搞乱了。
如果要正反转，这就只能控制主回路，也不是控制星三角电动机自耦降压启动电动机自耦降压启动（自动控制电路）翱动 作次序ry 旦 4瓦矚斷电 L^KMJ 通腹诧起动）曰 FU LKM X KM 2KT n-KM.SB 2 U电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：1、合上空气开关QF接通三相电源。
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65%）将三相电压的65%接入电动。
江苏省XY中等专业学校2022-2023-1教案教学内容教学内容手动自耦降压启动器电路原理图自耦降压启动箱继续电动机降压启动XJ01系列自耦降压启动箱教学内容【布置作业】课本80页，课后填空题、问答题板书设计教后札记江苏省XY中等专业学校2022-2023-1教案一、自耦变压器降压启动控制线路电路原理图教学内容二、工作原理分析（1）合上电源开关QS（2）按SB2KM1线圈得电（3）KM1联锁触头分断，对KM3联锁KM1主触头闭合自耦变压器TM联结成星形（4）KM1动合辅助触头闭合KM2线圈得电KT线圈得电（5）KM2主触头闭合电动机M接入电机降压启动KM2动合辅助触头闭合，自锁松开SB2教学内容（6）KT延时断开的动断触头延时分断KM1线圈失电KT延时闭合的动合触头延时闭合（7）KM1线圈失电KM1动合触头分断，KM1主触头分断电动机M失电惯性运行KM1联锁触头闭合（8）KM3线圈得电KM3 自锁触头闭合，自锁M3主触头闭合电动机M全压运行（9）KM3联锁触头分断，KM2线圈失电KM2主触头分断KM2自锁触头分断（10）KT延时断开的动断触头瞬时闭合KT延时闭合的动合触头瞬时断开（11）停：按SB1三.空气式手动自耦降压启动器电路图教学内容四、练习绘制自耦变压器降压启动控制线路电路原理图【布置作业】课后习题。
画原理图，分析工作原理。
板书设计教后札记。
自耦变压器的原理、接线、结构自耦变压器降压启动控制线路在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。
通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为1.5：1~2：1。
因为初级和次级线圈直接相连，有跨级漏电的危险。
所以不能作行灯变压器。
区别在电网中，从220KV电压等级才开始有自耦变压器，多用作电网间的联络变。
220KV以下几乎没有自耦变压器。
自耦变压器在较低电压下是使用最多是用来作为电机降压启动使用。
对于干式变压器来讲，它的绝缘介质是树脂之类的固体，没有油浸式变压器中的绝缘油，所以称为干式。
干式变压器由于散热条件差，所以容量不能做得很大，一般只有中小型变压器，电压等级也基本上在35KV及以下，但国内外也都已经有额定电压达到66kV甚至更高的干式变压器，容量也可达30000kVA甚至更高。
工作原理自耦变压器零序差动保护原理图自耦变压器1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
自耦变压器的原理、接线、结构自耦变压器降压启动控制线路在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。
通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为1.5：1~2：1。
因为初级和次级线圈直接相连，有跨级漏电的危险。
所以不能作行灯变压器。
区别在电网中，从220KV电压等级才开始有自耦变压器，多用作电网间的联络变。
220KV以下几乎没有自耦变压器。
自耦变压器在较低电压下是使用最多是用来作为电机降压启动使用。
对于干式变压器来讲，它的绝缘介质是树脂之类的固体，没有油浸式变压器中的绝缘油，所以称为干式。
干式变压器由于散热条件差，所以容量不能做得很大，一般只有中小型变压器，电压等级也基本上在35KV及以下，但国内外也都已经有额定电压达到66kV甚至更高的干式变压器，容量也可达30000kVA甚至更高。
工作原理自耦变压器零序差动保护原理图自耦变压器1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
自耦变压器降压启动控制线路在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。
通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为：1~2：1。
因为初级和次级线圈直接相连，有跨级漏电的危险。
所以不能作行灯变压器。
区别在电网中，从220KV电压等级才开始有自耦变压器，多用作电网间的联络变。
220KV以下几乎没有自耦变压器。
自耦变压器在较低电压下是使用最多是用来作为电机降压启动使用。
对于干式变压器来讲，它的绝缘介质是树脂之类的固体，没有油浸式变压器中的绝缘油，所以称为干式。
干式变压器由于散热条件差，所以容量不能做得很大，一般只有中小型变压器，电压等级也基本上在35KV及以下，但国内外也都已经有额定电压达到66kV甚至更高的干式变压器，容量也可达30000kVA甚至更高。
工作原理自耦变压器零序差动保护原理图自耦变压器1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
自耦变压器的原理、接线、结构自耦变压器降压启动控制线路在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动势。
通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换，一般匝数比为：1~2：1。
因为初级和次级线圈直接相连，有跨级漏电的危险。
所以不能作行灯变压器。
区别在电网中，从220KV电压等级才开始有自耦变压器，多用作电网间的联络变。
220KV以下几乎没有自耦变压器。
自耦变压器在较低电压下是使用最多是用来作为电机降压启动使用。
对于干式变压器来讲，它的绝缘介质是树脂之类的固体，没有油浸式变压器中的绝缘油，所以称为干式。
干式变压器由于散热条件差，所以容量不能做得很大，一般只有中小型变压器，电压等级也基本上在35KV及以下，但国内外也都已经有额定电压达到66kV甚至更高的干式变压器，容量也可达30000kVA甚至更高。
工作原理自耦变压器零序差动保护原理图自耦变压器1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
自耦变压器降压起动, 又称为补偿器降压起动, 可用抽头调节自耦变压器的变比以改变起动电流和启动转矩大小。
传统自耦变压器起动大多数是用加时间继电器来控制。
以下是根据某本中级电工培训指导书上自耦变压器降压起动控制线路所存在的弊病做了改进。
改进后的控制线路投入使用以来, 运行稳定、可靠, 没有出现故障。
一、原动作原理
原电路的控制原理如图1 所示
自耦变压器降压启动电路图【改进版】
控制电路的本意是, 按下起动按钮SB2, 交流接触器1KM和2KM线圈得电, 触头1KM和2KM闭合, 自耦变压器串入电动机降压起动; 同时时间继电器KT 线圈也得电, KT 的触头延时动作, KT 常闭触头延时先断开, 1KM、2KM和KT 线圈先后失电, 1KM和2KM主触头断开, 变压器脱离电动机电路, 而KT 常开触头后闭合,1KM常闭闭合, 3KM线圈在1KM和2KM失电之后得电, 3KM主触头闭合, 电动机进入全压运行。
再按下停止按钮使电动机停转。
采用这种控制电路, 电动机的“ 起动- 自动延时- 运行”一次操作完成, 非常方便和安全。
但是在正式运行时, 会产生这种现象: 在接线完全正确的情况下线路有时便可正常运行,有时便不能正常运行, 即按下起动按钮SB2 之后, 电动机降压起动了, 当转到全压运行时,便停
下来, 3KM线圈通不了电。
二、线路的弊病- 竞争冒险现象
分析其图1 控制线路的弊病是遇到了电磁元件之间的“ 触点竞争”问题, 即出现了
竞争冒险现象, 造成整个电路工作的不可靠。
电路运行过程中, 当KT延时到后, 其延时常闭触点总是由于机械运动原因先断开而延时常开触点后闭合, 当延时常闭触点先断开后,
1KM 线圈随即断电, 1KM1 常闭闭合为3KM 线圈通电做准备, 同时1KMr 常开断开, KT 线圈随即断电, 由于磁场不能突变为零和衔铁复位需要时间, 故有时候延时常开触点来得及闭合, 这时3KM线圈可通电, 3KM常开触点闭合自锁, 电动机转入全压运行。
但有时候因受到某些干扰而失控, KT 延时常开触点来不及闭合, KT 的磁场已消失和衔铁已复位, 3KM线圈通不了电, 从而导致了前面所提到的故障问题。
此线路造成竞争冒险即上述现象的主要原因是设计过程中只考虑了电磁系统与触点系统的逻辑联系, 而忽略了触点系统动作时间性和滞后性对系统的影响, 从而造成竞争冒险。
三、改进后的接线方法
经过分析, 主要是控制电路中辅助触点使用不合理造成线路设计的不完善, 针对此线路存在的缺点对原控制电路部分进行改进, 其接线方法见图2。
四、改进后的工作原理
接通电源后, 按下起动按钮SB2, 交流接触器1KM、2KM线圈得电吸合, 1KM和2KM主触头闭合, 自耦变压器串入电动机降压起动; 同时, 时间继电器KT 线圈也得电吸合, KT 瞬时常开触点闭合自锁。
经一定时间延时后, KT 延时常开触头闭合, KT 延时常闭触头断开, 1KM线圈断电, 1KM1 常闭闭合, 3KM 线圈通电,3KM1 常开触头闭合自锁, 3KM1 常闭触头断开联锁, 使2KM及KT 线圈断电复位, 电动。
