维修电工专业理论试题(一)一、填空题1、电路通常有_通路_、_断路_、和_短路_三种状态。
2、在电阻串联电路中,流过各电阻的_电流强度_都相等,而各电阻上的电压分配与其电阻值成_正_比。
3、交流电的三要素是指_最大值_、_角频率_和_初相位_。
4、晶闸管的三个电极分别是_门极_、_阴极_和_阳极_。
5、乙类推挽功率放大电路的效率较高,但容易出现_交越_失真。
6、测量误差包括_系统误差_、_偶然误差_及疏失误差。
7、三相异步电动机在运行在的功率损耗有_铜损耗_、_铁损耗_、_机械损耗_。
8、电焊变压器按获得的漏抗和调节方法的不同,可分为_、_、__。
9、三相异步电动机调速方法有_变频调速_、_变极调速_、_改变电动机的转差率_。
10、直流电机的可逆性是指一台直流电机既可作___电动机_运行,也可作__发电机__运行。
11、直流电机改善换向的方法有_加装换向极_、_合理使用电刷_。
12、异步电动机的旋转方向与同步转速方向_一致_。
13、熔断器主要由_熔体_、_熔管_和_熔座_三部分组成。
14、直流接触器一般采用_磁吹式_灭弧装置。
15、常用的电动机的保护有以下几种_短路保护_、_过载保护_、_欠压保护_、_失压保护_、过流保护、弱磁保护等。
16、常见的电动机的降压启动方法有:_定子绕组串联电阻_、_自耦变压器_、_星形-三角形_、_延边三角形_。
二、判断题(√)1、戴维南定理最适用于求复杂电路中的某一条支路电流。
(√)2、利用戴维南定理,可把一个含源二端网络等效成一个电源。
(×)3、同步电机主要分同步发电机和同步电动机两类。
(√)4、测绘较复杂机床电器设备的电气控制线路图时,应以单元电路的主要元器作为中心。
(×)5、直流弧焊发电机焊接电流的调节是靠调节铁心的空气隙的大小来实现。
(√)6、测速发电机分为交流和直流两大类。
(×)7、永磁式测速发电机的转子是用永磁铁制成的。
(×)8、只要在绕线式电动机的转子电路中接入一个调速电阻,改变电阻的大小,就可平滑调速。
电动机降压启动的方法
电动机降压启动是指通过控制电源电压的方式,使电动机在启动过程中电压逐渐升高,以减小启动电流,降低对电网的影响。
以下是常见的电动机降压启动方法:
1. 电阻式降压启动:通过在电动机的起动电路中串联一个可调节的电阻,在启动的初期阶段降低电压,逐渐加大电阻值,使电动机启动电流逐渐升高,从而减小对电网的冲击。
2. 自耦式降压启动:通过在电动机的起动电路中串联一个可调节的自耦变压器,将电网电压降低一定比例输出给电动机,然后逐渐调节自耦变压器的输出电压使其逐渐接近电网电压。
3. 自动升压器降压启动:通过自动升压器实现起动电压的逐渐增大,其中自动升压器会自动调整输出电压。
4. 变频器降压启动:通过使用变频器将电网的交流电转换为可调节的直流电,然后再转换为可调节的交流电,从而实现启动电压的逐渐升高。
这些方法在实际应用中根据需要选择,以实现电动机启动时的平稳运行和对电网的节约和保护。
自耦变压器降压启动回路必需注意的几个地方QZB起动自耦变压器适用于三相交50HZ,额定电压380V(660V),功率11-315KW鼠笼型感应电动机,作不频繁降压起动。
作用是降低电动机的起动电流,以改善电动机起动时对输电网络电压的影响,起动完毕后应将变压器切除。
QZB自耦变压器,属于电机短时起动产品,控制线路务必要设计合理,选用的控制元件性能要可靠,以确保电动机正常运行后,自耦变压器能可靠的断开电源(变压器停止工作),否则会导致变压器烧坏,带来不必要的损失。
针对自耦变压器厂家推荐使用的原理图,为了尽可能地减少烧坏自耦变压器和电动机停机事故的发生,提出如下几点建议:在一次主回路中,自耦变压器的起动接触器QC1不进行封星,而是接80%的抽头送给电动机降压起动,封星用铜排始终连接,接触器QC2接100%的抽头。
当同时动作时电动机降压起动,断电时QC1、QC2起动结束,自耦变压器完全断电,避免了因80%的抽头带电,自耦变压器绝缘降低接地而造成电动机的停机事故。
在起动过程中,起动接触器QC1、QC2应先断电,用其辅助触点去起动正常运行的接触器JLC,防止自耦变压器80%的抽头加上100%的电压而烧毁。
正常运行的接触器JLC,应使用自身的辅助触点进行自保持,让时间继电器,中间继电器等失电,防止时间继电器,中间继电器等故障时造成电动机停机。
为保证起动接触器能可靠脱开,保证自耦变压器可靠断电,还应加一级时间继电器,中间继电器进行保护。
即当电动机起动完毕后,不管电动机运行怎样,这套时间和中间继电器都动作而断开起动接触器,防止因为接触器不切换造成自耦变压器烧毁。
对于多次起动的起动接触器,也有主触头粘住的时候,可以把接触器的常闭辅助触点串起来后,加上电源和指示灯在屏面进行监视。
起动完毕后,指示灯发光说明正常;指示灯不亮,说明有一台接触器粘住。
二次回路控制原理图如下:。
常见18种电动机降压启动电路图,一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。
它具有线路结构紧凑、不受电动机绕组接线方式限制的优点,还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头,故适用于容量较大的电动机。
图1 自耦减压启动工作原理如图1所示:启动电动机时,将刀柄推向启动位置,此时三相交流电源通过自耦变压器与电动机相连接。
待启动完毕后,把刀柄扳至运行位置切除自耦变压器,使电动机直接接到三相电源上,电动机正常运转。
此时吸合线圈KV得电吸合,通过连锁机构保持刀柄在运行位置。
停转时,按下SB按钮即可。
自耦变压器次级设有多个抽头,可输出不同的电压。
一般自耦变压器次级电压是初级的40%、65%、80%等,可根据启动转矩需要选用。
二、手动控制Y-△降压启动Y-△降压启动的特点是方法简便、经济。
其启动电流是直接启动时的1/3,故只适用于电动机在空载或轻载情况下启动。
图2 手动控制Y-△降压启动图2所示为QX1型手动Y-△启动器接线图。
图中L1、L2和L3接三相电源,D1、D2、D3、D4、D5和D6接电动机。
当手柄扳到“0”位时,八副触点都断开,电动机断电不运转;当手柄扳到“Y”位置时,1、2、5、6、8触点闭合,3、4、7触点断开,电动机定子绕组接成Y形降压启动;当电动机转速上升到一定值时。
将手柄扳到“△”位置,这时l、2、3、4、7、8触点接通,5、6触点断开,电动机定子绕组接成△形正常运行。
三、定子绕组串联电阻启动控制电动机启动时,在电动机定子绕组中串联电阻,由于电阻上产生电压降,加在电动机绕组上的电压低于电源电压,待启动后,再将电阻短接,使电动机在额定电压下运行,达到安全启动的目的。
定子绕组串联电阻启动控制线路如图3所示。
当启动电动机时,按下按钮SB1,接触器KM1线圈得电吸合,使电动机串入电阻降压启动。
这时时间继电器KT线圈也得电,KT常开触点经过延时后闭合,使KM2线圈得电吸合。

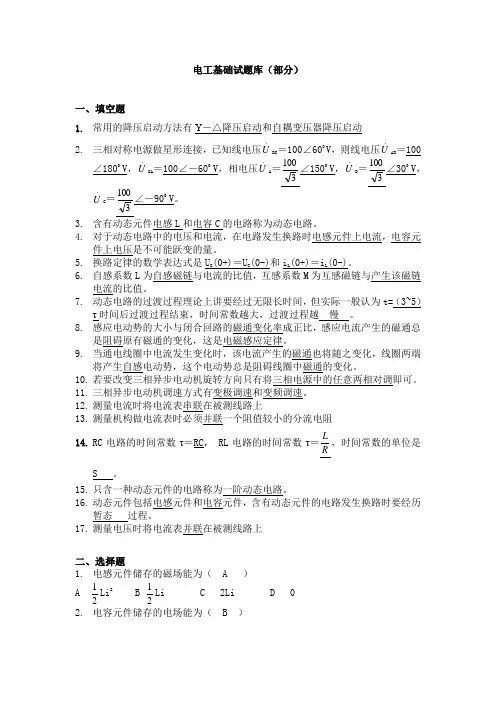

电工基础试题库(部分)一、填空题1. 常用的降压启动方法有Υ-△降压启动和自耦变压器降压启动2. 三相对称电源做星形连接,已知线电压.U BC =100∠600 V ,则线电压.U AB =100∠1800 V ,.U CA =100∠-600 V ,相电压.U A.U B .U C3. 含有动态元件电感L 和电容C 的电路称为动态电路。
4. 对于动态电路中的电压和电流,在电路发生换路时电感元件上电流,电容元件上电压是不可能跃变的量。
5. 换路定律的数学表达式是U C (0+)=U C (0-)和i L (0+)=i L (0-)。
6. 自感系数L 为自感磁链与电流的比值,互感系数M 为互感磁链与产生该磁链电流的比值。
7. 动态电路的过渡过程理论上讲要经过无限长时间,但实际一般认为t=(3~5)τ时间后过渡过程结束,时间常数越大,过渡过程越 慢 。
8. 感应电动势的大小与闭合回路的磁通变化率成正比,感应电流产生的磁通总是阻碍原有磁通的变化,这是电磁感应定律。
9. 当通电线圈中电流发生变化时,该电流产生的磁通也将随之变化,线圈两端将产生自感电动势,这个电动势总是阻碍线圈中磁通的变化。
10. 若要改变三相异步电动机旋转方向只有将三相电源中的任意两相对调即可。
11. 三相异步电动机调速方式有变极调速和变频调速。
12. 测量电流时将电流表串联在被测线路上13. 测量机构做电流表时必须并联一个阻值较小的分流电阻14. RC 电路的时间常数τ=RC , RL 电路的时间常数τ=RL ,时间常数的单位是 S 。
15. 只含一种动态元件的电路称为一阶动态电路。
16. 动态元件包括电感元件和电容元件,含有动态元件的电路发生换路时要经历暂态 过程。
17. 测量电压时将电流表并联在被测线路上二、选择题1. 电感元件储存的磁场能为( A )A 21Li 2B 21Li C 2Li D 0 2. 电容元件储存的电场能为( B )A21CU C B 21CU C 2 C 2CU C D 21U C C 2 3. 下列电路中 C 不属于动态电路。
自耦降压启动原理及常见故障处理方法自耦变压器降压启动是工厂配电设备中常用的设备,现结合实践阅历简述掌握线路中常见的故障及排解方法。
接线原理如图1所示。
图1 电动机自耦降压启动原理图1、电动机自耦降压启动基本工作原理按启动按钮SB2,沟通接触器KM1和KM2线圈得电,主触头KM1和KM2闭合。
自耦变压器TM串入电机降压启动。
同时,时间继电器KT线圈得电。
KT动合触点延时动作,KT动断触点延时先断开。
接触器KM1、KM2和时间继电器KT线圈失电,主触点断开,自耦变压器脱离电机电路。
同时KT动合触点闭合,KM3线圈也在KM1和KM2失电后得电。
KM3主触头闭合,电机进入全压运行。
这种掌握电路使电机的“启动→自动延时→运行”一次完成。
2、电动机自耦降压启动常见故障缘由及处理方法2.1按启动按钮电机不能启动2.1.1可能缘由①主回路无电;②掌握线路熔丝断;③掌握按钮触点接触不良;④热继电器动作。
2.1.2处理方法①查熔断器1FU是否熔断;②更换保险管;③修复触点;④手动复位。
2.2松开按钮,自锁不起作用2.2.1可能缘由①接触器KM1和KM2动合帮助触点坏;②掌握线路断路。
2.2.2处理方法①断开电源,使接触器手动闭合,用万能表检查KM1、KM2触点是否接通;②接好自锁线路。
2.3不能进入全压运行2.3.1缘由①KT线圈烧坏;②延时动合触点不能闭合;③KM3动合触点不能自锁;④运行接触器线圈烧坏;⑤KM3主触头接触面不好。
2.3.2处理方法①更换KT线圈;②修复触点;③调整好KM3动合触点;④更换KM3线圈;⑤修整好KM3主触头接触面。

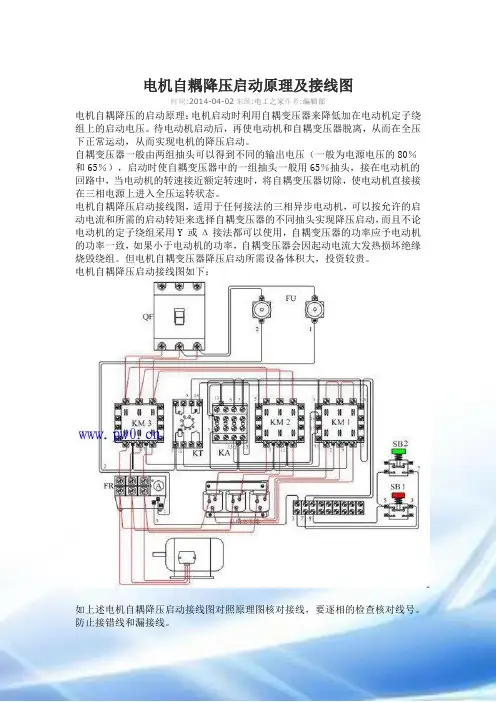

电机自耦降压启动原理及接线图时间:2014-04-02来源:电工之家作者:编辑部电机自耦降压的启动原理:电机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后,再使电动机和自耦变压器脱离,从而在全压下正常运动,从而实现电机的降压启动。
自耦变压器一般由两组抽头可以得到不同的输出电压(一般为电源电压的80%和65%),启动时使自耦变压器中的一组抽头一般用65%抽头,接在电动机的回路中,当电动机的转速接近额定转速时,将自耦变压器切除,使电动机直接接在三相电源上进入全压运转状态。
电机自耦降压启动接线图,适用于任何接法的三相异步电动机,可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动,而且不论电动机的定子绕组采用Y 或Δ接法都可以使用,自耦变压器的功率应予电动机的功率一致,如果小于电动机的功率,自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。
但电机自耦变压器降压启动所需设备体积大,投资较贵。
电机自耦降压启动接线图如下:如上述电机自耦降压启动接线图对照原理图核对接线,要逐相的检查核对线号。
防止接错线和漏接线。
在电机自耦降压启动时应注意:1、由于启动电流很大,应认真检查主回路端子接线的压接是否牢固,无虚接现象。
2、带电动机试验;经空载试验无误后,恢复和电动机的接线。
再带电动机试验中应注意启动和运行的接换过程,注意电动机的声音及电流的变化,电动机起动是否困难有无异常情况,如有异常情况应立即停车处理。
3、空载试验;拆下热继电器FR和电动机端子的联接线,接通电源,按下SB2起动KM1和KM2和动作吸合,KM3和KA不动作。
时间继电器的整定时间到,KM1和KM2释放,KA和KM3动作吸合切换正常,反复试验几次检查线路的可靠性。
4、再次启动;自耦降压起动电路不能频繁操作,如果启动不成功的话,第二次起动应间隔4分钟以上,入在60秒连续两次起动后,应停电4小时再次启动运行,这是为了防止自耦变压器绕组内启动电流太大而发热损坏自耦变压器的绝缘。
电动机自耦降压启动(自动控制电路)电动机自耦降压起动(自动控制)电路原理图上图是交流电动机自耦降压启动自动切换控制电路,自动切换靠时间继电器完成,用时间继电器切换能可靠地完成由启动到运行的转换过程,不会造成启动时间的长短不一的情况,也不会因启动时间长造成烧毁自耦变压器事故。
控制过程如下:1、合上空气开关QF接通三相电源。
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁,其主触头闭合,将自耦变压器线圈接成星形,与此同时由于KM1辅助常开触点闭合,使得接触器KM2线圈通电吸合,KM2的主触头闭合由自耦变压器的低压低压抽头(例如65%)将三相电压的65%接入电动。
3、KM1辅助常开触点闭合,使时间继电器KT线圈通电,并按已整定好的时间开始计时,当时间到达后,KT的延时常开触点闭合,使中间继电器KA 线圈通电吸合并自锁。
4、由于KA线圈通电,其常闭触点断开使KM1线圈断电,KM1常开触点全部释放,主触头断开,使自耦变压器线圈封星端打开;同时 KM2线圈断电,其主触头断开,切断自耦变压器电源。
KA的常闭触点闭合,通过KM1已经复位的常闭触点,使KM3线圈得电吸合,KM3主触头接通电动机在全压下运行。
5、KM1的常开触点断开也使时间继电器KT线圈断电,其延时闭合触点释放,也保证了在电动机启动任务完成后,使时间继电器KT可处于断电状态。
6、欲停车时,可按SB1则控制回路全部断电,电动机切除电源而停转。
7、电动机的过载保护由热继电器FR完成。
电动机自耦降压起动(自动控制)电路接线示意图安装与调试1、电动机自耦降压电路,适用于任何接法的三相鼠笼式异步电动机。
2、自耦变压器的功率应予电动机的功率一致,如果小于电动机的功率,自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。
3、对照原理图核对接线,要逐相的检查核对线号。
防止接错线和漏接线。
4、由于启动电流很大,应认真检查主回路端子接线的压接是否牢固,无虚接现象。
5、空载试验;拆下热继电器FR与电动机端子的联接线,接通电源,按下SB2起动KM1与KM2和动作吸合,KM3与KA不动作。
电动机降压启动接线方法
1.星三角启动法:这是一种常用的电动机降压启动方法。
其接线方法
是将电动机的三个绕组分别与起动器相连,形成一个星型结构。
在启动时,电压供应到电动机的每个绕组都是相同的,通过起动器的控制,首先使电
动机处于星型连接,电源电压的根号3倍,启动电流相较于直接启动时的
电流减小了1/3,从而达到了降低起动电流的目的。
当电动机达到设定速
度后,再将其切换为三角形连接,使电源电压回到正常值,电动机正常运行。
2.自耦变压器启动法:这是一种通过变压器来降低供电电压的启动方法。
其接线方法是将电动机的启动绕组与自耦变压器的高压侧相连,将电
源电压降至较低的电压,然后将电动机的运行绕组与自耦变压器的低压侧
相连,使电压恢复到正常值。
自耦变压器的作用在于起到了降压的作用,
减小了启动电流,在电动机达到设定速度后,通过切换接线使电源电压回
到正常值。
3.电阻启动法:这是一种通过串联电阻来降低供电电压的启动方法。
其接线方法是将电动机的绕组与电阻相连,在启动时,电阻将电源电压进
行降低,从而减小了启动电流。
通过逐步减小电阻的阻值,不断增加电源
电压,直到电动机达到设定速度,然后将电阻从电路中移除,使电动机正
常运行。
需要注意的是,以上介绍的降压启动方法都是比较常见且简单的方法,适用于小功率电动机的启动。
对于大功率电动机的启动,可能需要采用更
复杂的控制方法和设备,例如软启动器、变频器等。
此外,不同的电动机
启动方法适用于不同的负载特性,需要根据具体情况选择合适的方法来降
低启动电流,保护电动机和电网的正常运行。
自耦降压启动原理
自耦降压启动原理是一种通过自耦变压器来实现降压启动的方法。
在正常工作状态下,自耦变压器的两个端子被连接到输入电源和电路负载上,形成一个闭合电路。
当开关接通时,输入电源的电压通过自耦变压器传递到负载上,从而使电路正常工作。
然而,在启动的瞬间,由于负载电路的电阻较低,负载电流会瞬间增大,从而导致输入电源电压降低,无法满足负载电路的需求。
为了解决这个问题,可以利用自耦变压器的特性来实现降压启动。
自耦变压器的原理是通过共享一部分线圈来实现输入输出电压的变换。
因此,在降压启动的过程中,可以利用自耦变压器来降低输入电源的电压,保证负载电路的正常启动。
具体而言,降压启动的过程可以分为两个阶段:
1. 启动阶段:在启动瞬间,开关接通后,输入电流瞬间增大,导致输入电源电压下降。
同时,自耦变压器的两个端子也被连接到输入电源和负载电路上。
由于共享线圈的特性,自耦变压器的变压比将起到作用,将输入电压降压传递给负载电路。
这种降压作用使得负载电路得到适合的电压,从而能够正常启动。
2. 正常工作阶段:在负载电路启动后,输入电流趋于稳定,自耦变压器的变压比也保持稳定。
此时,输入电源的电压和输出电路的电压相对稳定,保持在适配负载电路要求的范围内。
负
载电路可以正常工作,而不会因为启动时的瞬间电压下降而影响正常工作。
通过利用自耦变压器实现降压启动,可以有效解决负载电路在启动瞬间电流增大导致电压下降的问题。
这种方法结构简单、成本低廉,并能够确保负载电路的正常启动和工作。
自耦降压启动工作原理
自耦降压启动是一种常用的电源开关电路,它通过自耦变压器实现输入电压降低并启动电源的过程。
自耦降压启动电路的工作原理如下:
1. 初始状态下,输入电压 Vin 施加在自耦变压器的原(Primary)绕组上。
2. 当开关S1 关闭时,自耦变压器的原绕组上产生感应电动势,由于绕组的极性和 Vin 相同,所以感应电流 Ic 通过 S1 流入自
耦变压器原绕组。
3. 当 Ic 流入自耦变压器原绕组时,通过自耦变压器的互感作用,辅(Secondary)绕组上产生感应电动势,由于绕组的极
性相反,所以感应电流 Is 通过辅绕组流入电阻 RL。
4. 辅绕组上的感应电流 Is 产生的磁场再次通过互感作用传输
到原绕组,使得原绕组上的电流 I1 减小。
5. 原绕组上的电流 I1 减小后,通过自耦变压器的降压作用,
输出电压 Vo 在辅绕组上降低。
6. 当输出电压 Vo 达到一定程度,在某一时刻,自耦降压启动
电路会自动切换至正常工作状态,此时开关 S1 打开,输入电
压 Vin 直接施加在正常工作状态下的电源电路上。
需要注意的是,自耦降压启动电路中的电流 Ic、Is 和 Vo 的大小会受到自耦变压器的匝数比例以及电阻 RL 的影响。
在实际设计过程中,需要合理选择自耦变压器的匝数比例和电阻 RL 的值,以使输出电压 Vo 达到预期的启动要求。
工厂电气控制练习题1.1常用低压电器怎样分类?它们各有哪些用途?1.2按钮由哪几部分组成?按钮的作用是什么?1.3行程开关主要由哪几部分组成?它有什么作用?1.4凸轮控制器由哪些部件组成?简述其动作原理。
1.5试述胶盖闸刀开关和铁壳开关的基本结构及用途。
1.6试述转换开关的主要结构及用途。
1.9交流接触器由哪几大部分组成?说明各部分的作用。
1.10简述热继电器的组成和工作原理。
1.11按工作原理分类,时间继电器可分为哪几种类型?各有何特点?1.12中间继电器由哪几部分组成?它在电路中主要起什么作用?1.13交流接触器与直流接触器是根据什么划分的?相对交流接触器,直流接触器在结构上有哪些不同?1.14交流接触器的铁芯为什么要设置短路环?它的作用是什么?1.16交流接触器线圈通电后,如果衔铁长时间被卡住不能吸合,会产生什么后果?1.17交流电磁线圈误接人直流电源,直流电磁线圈误接人交流电源,会发生什么问题?为什么?1.18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用?为什么?1.19在电气控制线路中,既装设熔断器,又装设热继电器,各起什么作用?能否互相代用?1.20空气阻尼式时间继电器主要由哪几部分组成?说明其延时原理。
1.21速度继电器主要由哪几部分组成?简述其工作原理。
2.1分析下面的说法是否正确,在括号中用√和×分别表示正确和错误。
(1)在电气控制线路中,应将所有电器的联锁触点接在线圈的下端。
()(2)设计控制线路时,应使分布在线路不同位置的同一电器触点接到电源的同一相上。
()(3)在控制线路中,如果两个常开触点并联连接,则它们是“与”逻辑关系。
()(4)继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。
()2.2分析题意,从若干个答案中选择一个正确答案。
(1)现有两个交流接触器,它们的型号相同,额定电压相同,则在电气控制线路中其线圈应该()。
(A)串联连接(B)井联连接(C)既可串联也可以并联连接(2)现有两个交流接触器,它们的型号相同,额定电压相同,如在电气控制线路中将其线圈串联连接,则在通电时()。
自耦变压器降压起动自耦变压器降压起动:将自耦变压器高压侧接电网,低压侧接电动机。
起动时,利用自耦变压器分接头来降低电动机的电压,待转速升到一定值时,自耦变压器自动切除,电动机与电源相接,在全压下正常运行。
这种起动方法,可选择自耦变压器的分接头位置来调节电动机的端电压,而起动转矩比星三角降压起动大。
但自耦变压器投资大,且不允许频繁起动。
它仅适用于星形或三角形连接的、容量较大的电动机。
自耦变压器自耦变压器是只有一个绕组的变压器,当作为降压变压器使用时,从绕组中抽出一部分线匝作为二次绕组;当作为升压变压器使用时,外施电压只加在绕组的—部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组,自耦变压器的其余部分称为串联绕组,同容量的自耦变压器与普通变压器相比,不但尺寸小,而且效率高,并且变压器容量越大,电压越高.这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大,自耦变压器由于其容量大、损耗小、造价低而得到广泛应用.。
三相自耦变压器由电磁感应的原理可知,变压器并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1中,当变压器原绕组W1接入交流电源U1时,变压器原绕组每匝的电压降,电压平均分配在变压器原绕组1,2,变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下,变更W1和W2的比例,就得到不同的U2值.这种原,副绕组直接串联,自行耦合的变压器就叫自耦变压器,又叫单圈变压器.普通变压器的原,副绕组是互相绝缘的,只用磁的联系而没有电的联系,依线圈组数的不同,这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知,并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1中,当原绕组W1接入交流电源U1时,原绕组每匝的电压降,电压平均分配在原绕组1,2,,副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下,变更W1和W2的比例,就得到不同的U2值.这种原,副绕组直接串联,自行耦合的变压器称为自耦变压器,又叫单圈变压器.自耦变压器的各种运行方式自耦变压器中的电压,电流和匝数的关系和变压器,既:U1/U2=W1/W2=I2/I1=K自耦变压器最大特点是,副绕组是原绕组的一部分(如图1的自耦降压变压器),或原绕组是副绕组的一部分(如图2的自耦升压变压器).自耦变压器原,副绕组的电流方向和普通变压器一样是相反的.在忽略变压器的激磁电流和损耗的情况下,可有如下关系式降压:I2=I1+I,I=I2-I1升压:I2=I1-I,I=I1-I2P1=U1I1,P2=U2I2式中:I1是原绕组电流,I2是副绕组电流U1是原绕组电压,U2是副绕组电压P1是原绕组功率,P2是副绕组功率特点⑴由于自耦变压器的计算容量小于额定容量.所以在同样的额定容量下,自耦变压器的主要尺寸较小,有效材料(硅钢片和导线)和结构材料(钢材)都相应减少,从而降低了成本。
电工最常见电路_自耦降压_自耦变压器降压启动
上图是交流电动机自耦降压启动
电器切换能可靠地完成由启动到运行的转换过程,不会造成启动时间的长短不一的情况,也不会因启动时间长造成烧毁自耦变压器事故
控制过程如下:
1、合上空气开关QF接通三相电源。
合,将自耦变压器线圈接成星形,与此同时由于KM1辅助常开触点闭
合,使得接触器KM2线圈通电吸合,KM2的主触头闭合由自耦变压器的低压低压抽头(例如65%)将三相电压的65%接入电动。
3、KM1辅助常开触点闭合,使时间继电器KT线圈通电,并按已整定好的时间开始计时,当时间到达后,KT的延时常开触点闭合,使中间继电器KA线圈通电吸合并自锁。
4、由于KA线圈通电,其常闭触点断开使KM1线圈断电,KM1常开触点全部释放,主触头断开,使自耦变压器线圈封星端打开;同时KM2线圈断电,其主触头断开,切断自耦变压器电源。
KA的常闭触点闭合,通过KM1已经复位的常闭触点,使KM3线圈得电吸合,KM3主触头接通电动机在全压下运行。
5、KM1的常开触点断开也使时间继电器KT线圈断电,其延时闭合触点释放,也保证了在电动机启动任务完成后,使时间继电器KT可处于断电状态。
6、欲停车时,可按SB1则控制回路全部断电,电动机切除电源而停转。
7、电动机的过载保护由热继电器FR完成.。
