台灯调光电路实验报告实验目的：学习台灯调光电路的原理和实验操作方法，掌握调光电路的调整和测量方法。
实验仪器/器材：台灯、电位器、电压表、电流表、电线等。
实验原理：台灯调光电路是通过改变电路中的电流或电压来调整灯的亮度。
传统的台灯调光电路一般通过改变输入电压来实现调光，这种方法称为电压调光。
而现代台灯一般采用改变输入电流的方式来调光，这种方法称为电流调光。
实验步骤：1. 将电流表和电压表分别连接到电路中，电流表连接在电路的正极，电压表连接在电路的两端。
2. 将台灯接通电源，记录下原始的电流值和电压值。
3. 通过旋转电位器，改变电位器的电阻值，测量并记录不同电位器阻值下的电流值和电压值，以及台灯的亮度。
4. 根据实验数据绘制出电流-电压曲线和电流-亮度曲线。
实验结果：通过实验数据，可以得出电流-电压曲线和电流-亮度曲线。
电流-电压曲线反映了输入电流和电压之间的关系，可以通过电流-电压曲线来预测不同电流值下的电压值。
而电流-亮度曲线反映了输入电流和台灯亮度之间的关系，可以通过电流-亮度曲线来预测不同电流值下的亮度值。
实验结论：通过调整电位器的电阻值，可以改变输入电流和电压之间的关系，从而实现台灯的调光。
通过实验可以得出电流-电压曲线和电流-亮度曲线，可以根据这些曲线来预测不同电流值下的电压和亮度值。
实验结果表明，电流调光的方法相比电压调光的方法更加精确和稳定。
实验思考：1. 为什么现代台灯一般采用电流调光的方式而不是电压调光的方式？2. 电位器的电阻值是如何影响电流和电压的？进一步实验：1. 将台灯接入可调电源，通过改变电源输出的电流或电压来调光。
测量并记录不同输出电流或电压下的电流值和电压值，以及台灯的亮度。
2. 对比电流调光和电压调光的效果和稳定性，分析两种调光方式的优缺点。
设计调光台灯的原理电路调光台灯是一种通过改变灯光亮度来满足不同照明需求的灯具。
它通常采用可调光的灯源，如LED或荧光灯管，并通过调节电路来改变灯光的亮度。
下面我将详细介绍调光台灯的原理电路。
调光台灯的原理电路主要由以下几部分组成：电源部分、控制部分和光源部分。
1. 电源部分：调光台灯的电源部分主要功能是将交流电转换为直流电，并为整个电路提供稳定的电压。
一般采用电源适配器将室内交流电转换为低电压直流电，如12V。
适配器通常包含整流器、滤波器和稳压器等组件，用于将交流电转换为稳定的直流电。
2. 控制部分：调光台灯的控制部分包括控制器和控制信号调节电路。
控制器可以是微控制器、电阻调节器或触摸调光开关等，用于接收输入的调光信号并控制电路的工作状态。
控制信号调节电路一般采用PWM（脉宽调制）技术，通过调节信号的占空比来控制灯光的亮度。
PWM信号是一种周期性变化的电平信号，其占空比即高电平时间与周期的比值，可以用于控制灯光的亮度。
3. 光源部分：调光台灯的光源部分可以采用LED灯珠、荧光灯管或其他可调光的光源。
LED 是目前常用的光源，具有节能、寿命长、色温可调等特点。
调光台灯的灯光亮度通过改变LED灯珠的工作电流来实现。
荧光灯管也可以用于调光台灯，但相对于LED来说功耗较大且寿命较短。
调光台灯的工作原理如下：1. 当控制器接收到调光信号时，会根据调光信号的大小和类型来控制PWM信号的占空比。
2. 控制信号调节电路接收到PWM信号后，会将其转换为合适的电压信号，再通过功率放大电路驱动光源。
3. 光源部分接收到电压信号后，会根据电压信号的大小来控制灯光的亮度。
当电压较高时，光源亮度增加；当电压较低时，光源亮度减小。
通过不断调节PWM 信号的占空比，可以实现灯光的连续调光效果。
调光台灯的电路原理如上所述，通过电源部分将交流电转换为直流电，并通过控制部分的控制器和控制信号调节电路来控制光源的亮度。
调光台灯具有节能、环保、舒适等特点，广泛应用于家庭、办公室等各种场所。
调光台灯控制电路第一篇：调光台灯控制电路调光台灯控制电路电路工作原理：通过变压器T变压整流，经LED与VD11稳压在5V左右供给调光器。
集成电路IC构成脉冲上升沿触发，Q0~Q9端依次输出“1”电平。
当按钮SB接通时，IC相当于输入一正向脉冲，若设此时输出端Q4为“1”电平（其余均为“0”电平），则“1”电平通过二极管、R6向电容C2充电，通过单结晶体管VT触发双向晶闸管VS，使灯泡得电。
若要调整电灯亮度，可在按动一下按钮SB，此时输出端Q5为“1”电平（其余为“0”电平），此“1”电平通过二极管、R7又向电容C2充电，由于R7之值小于R6之值，充电电流较Q4为“1”电平时大些，C2充电快些，双向可控硅VS的触发脉冲前移，VS导通角度增大，使得灯泡上电压值也大些，则灯泡更亮。
根据所设电阻，控制电容C2的充电电流，可达到改变双向可控硅的导通角之目的。
在按钮SB的控制下（即输入脉冲）灯泡连续调光。
当IC输出端Q0~Q9依次为“1”电平时，灯泡连续由暗变亮。
此连续变化可周而复始的进行。
原理图：元器件的选择：集成电路IC：CD4017 二极管VD1~VD10：IN4001 单结晶体管VT：BT32、BT33、分压比η≈0.7 双向可控硅VS：1A、400V 电源变压器:220V/9V,容量≥2W 发光二级管：红色LED，正向压降2V 稳压管VD11：稳压值在3~4V之间开关：小型2个电阻R1~R13：330K、13K、12K、11K、9.1K、7.5K、6.2K、4.7K、3.6K、2.4K、1K、100Ω、300Ω电容：C1-22μ、C2-0.47μ 灯泡：1个桥堆：1个第二篇：调光台灯浅谈调光台灯的工作原理与检测杨少沛（郑州交通职业学院，郑州 450062）摘要：调光台灯是每个家庭中必不可缺的照明工具之一。
优美柔和、亮度可调的灯光不但使人精神愉悦、心情舒畅，还可以起到延缓眼睛疲劳、保护视力的作用。
对于调光台灯而言，灯泡是发光的主要设备，而调光器则是调光台灯系统中最主要的装置，它的任务是对晶闸管的导通角进行控制，从而达到调节灯光亮度的目的。
调光台灯电路的原理与安装秦皇岛市职业技术学校曹广智杨慧一、教学目标1.知识目标(1) 掌握调光台灯电路的工作原理掌握, 进而掌握可控硅控制在生产生活中的应用。
(2) 巩固可控硅、单结晶体管等主要元件的特性及测量方法（3）了解电路板制作的初步知识2.技能目标(1) 能正确识别各种元件（2）能根据电路图, 在仿真软件上实现正确的电路连接。
(2) 能根据故障现象加以排除。
3.情感、态度与价值观(1)培养学生的学习兴趣(2)养成严谨规范的操作习惯；（3）培养学生的参与意识和自主学习的能力二、教学重点与难点重点: 电路组装及故障的排除难点: 电路的工作原理三、教学器材及环境多媒体课件调光台灯实物不可调光的普通台灯实物制作该电路所用元器件及已制作好的调光电路一个计算机机房四、教法和学法教法: 启发—探究式；模拟实验探究法；项目教学法学法：比较法, 分组讨论法, 角色扮演法, 合作探究法五、课时: 2课时六、教学流程七、教学过程（一）引入（5分钟）《调光台灯电路的原理与安装》教学说明秦皇岛市职业技术学校武丝曼杨慧曹广智1、《台灯调光电路的原理与安装》是全国中等职业教育教材审定委员会审定的中等职业教育国家规划实训教材中的第四章中一个实训项目。
本内容旨在培养学生的动手能力和对电路的理解。
我针对教学中的一些重要环节做了如下的设计:引入环节特点: 用实物创设教学情境我拿来两种台灯, 通过实物引入课题, 引导学生采用对比的方法联系生活实际, 运用启发—探究的教学方式,让学生认识到可控硅调压电路在生活领域中的广泛性和重要性, 创设有效的学习情境, 吸引学生的注意力。
采用信息化手段教学:1）教案设计运用先进的Scienceword软件编写, 课件用Flash制作, 并鉴于本电路电压较高, 易发生触电事故, 装错后容易出现烧坏大部分元件的特点,引入仿真软件来辅助教学, 先仿真模拟, 然后实物焊接。
本课就是其中的模拟安装调试部分。
调光台灯电路原理引言：调光台灯是一种能够根据需要调节亮度的灯具。
它使用调光电路来控制灯的亮度，使用户能够根据环境需要选择合适的亮度。
本文将介绍调光台灯电路的原理及工作方式。
一、调光台灯的基本原理调光台灯的基本原理是通过改变电流的大小来调节灯的亮度。
一般来说，调光台灯使用三种不同的调光方式：电阻调光、PWM调光和电压调光。
1. 电阻调光方式：电阻调光是最简单的一种调光方式。
调光台灯电路中会添加一个可变电阻，通过改变电阻的阻值来调节电流的大小，从而改变灯的亮度。
当电阻的阻值增大时，电流减小，灯的亮度也随之降低。
2. PWM调光方式：PWM调光是一种常用的调光方式。
它通过快速地开关电路来控制电流的平均值，从而调节灯的亮度。
PWM调光台灯电路中会添加一个PWM调光芯片，该芯片会根据输入的调光信号产生一个高频的脉冲信号，通过改变脉冲的占空比来控制电流的大小，从而改变灯的亮度。
3. 电压调光方式：电压调光是一种较为复杂的调光方式。
它通过改变电压的大小来调节灯的亮度。
电压调光台灯电路中会添加一个电压调光芯片，该芯片会根据输入的调光信号产生一个相应的电压输出，通过改变电压的大小来控制电流的大小，从而改变灯的亮度。
二、调光台灯电路的工作原理调光台灯电路的工作原理可以分为两个部分：调光信号产生和电流调节。
1. 调光信号产生：调光信号可以由人工产生，也可以由自动光感器产生。
人工产生的调光信号可以通过旋钮或按钮来控制，用户可以根据需要选择合适的亮度。
自动光感器产生的调光信号是根据环境光强度自动调节的，当环境光较暗时，光感器会产生一个较大的调光信号，使灯的亮度增加；当环境光较亮时，光感器会产生一个较小的调光信号，使灯的亮度降低。
2. 电流调节：根据产生的调光信号，调光台灯电路会相应地改变电流的大小，从而实现灯的调光。
在电阻调光方式中，电流的大小由可变电阻的阻值决定；在PWM调光方式中，电流的大小由脉冲信号的占空比决定；在电压调光方式中，电流的大小由电压的大小决定。
调光台灯电路设计一、引言调光台灯是一种功能强大的照明设备，它可以根据用户的需求调整亮度，提供适合工作、学习或休息的光线。
本文将介绍一个基于直流供电的调光台灯电路设计。
二、电路设计1.电源部分台灯电路需要一个直流供电电源。
我们可以使用一个稳压器来将输入电压稳定在合适的范围。
以5V为例，我们可以选择LM7805稳压器作为电源控制芯片。
该芯片安装简便，在输入端接入电源线路，输出端连接到电路的供电点即可。
2.光源控制部分为了实现调光功能，我们需要引入一个PWM（脉冲宽度调制）信号来控制LED灯的亮度。
PWM信号的特点是高频率的宽度可变的脉冲，通过调整脉冲宽度的占空比来改变LED的亮度。
为了产生PWM信号，我们可以选择一个微控制器或者专用的PWM控制芯片，如NE555、在本设计中，我们选择使用NE555来产生PWM信号。
基本的NE555电路配置如下：-电源引脚：VCC接电源正极，GND接电源负极。
-触发引脚(TRIG)：接一个输入信号电阻R1，从而将NE555初始设为稳定状态。
-控制引脚(CONT)：接一个变阻器RV1，用于调节脉冲宽度。
-输出引脚(OUT)：接一个输出电阻R2和一个二极管D1，然后将LED灯并联连接。
该电路中，可通过调节变阻器的阻值来改变输出脉冲的宽度，从而控制LED灯的亮度，实现调光效果。
3.保护功能部分为了保护电路，在电路的输入端和输出端分别添加保护元件。
-输入端：我们可以使用快恢复二极管，用于防止过电流和反向电压。
-输出端：我们可以使用限流电阻，用于限制输出电流，避免LED灯过载烧坏。
4.控制部分为了方便用户对灯光亮度的控制，可以在电路中添加一个旋钮或按钮控制器。
当用户旋转旋钮或按下按钮时，控制器将产生一个控制信号，该信号作为输入连接到PWM信号控制引脚或者电源控制芯片。
三、总结以上是一个基于直流供电的调光台灯电路设计方案。
通过合理选择和配置电源、光源控制、保护和控制部分的元件，我们可以实现台灯的调光功能，并提供适合不同需求的灯光亮度。
调光台灯电路原理调光台灯电路原理是一种能够通过改变电流大小来控制台灯亮度的电路。
调光台灯通常采用三种不同的调光方式，包括脉宽调制（PWM）、电流调整和电压调整。
以下将对这三种调光方式进行详细介绍。
脉宽调制（PWM）是一种通过改变电流通断时间的方式来实现调光的方法。
基本原理是利用开关器件（如MOSFET）将高频的脉冲信号施加在台灯LED灯珠上，通过调整脉冲的占空比来改变LED灯的亮度。
脉冲信号的高电平时间比例（占空比）越大，LED灯发光的时间越长，亮度越高。
相反，脉冲信号的占空比越小，LED灯发光的时间越短，亮度越低。
脉宽调制方式的优点是调光范围广，亮度调节精细，但同时需要高频开关器件的支持，增加了电路复杂性。
另一种调光方式是电流调整，电流调整调光方式是通过改变通向LED灯的电流大小来控制亮度。
在电流调整电路中，通常会使用恒流源电路来将输出电流控制在一个恒定的范围内。
通过改变电流源电路的工作状态或电流源电阻的大小，可以改变LED灯的通电电流，从而实现对亮度的调节。
电流调整方式的优点是亮度调节稳定，简化了电路结构，但其调光范围较窄，亮度调节的不连续性较大。
最后一种调光方式是电压调整方式。
电压调整通过改变通向LED灯的电压大小来控制亮度。
通常使用可变电阻器来改变电源电压，通过改变电源电压大小，控制LED灯的通电电压，从而实现对亮度的调节。
电压调整方式的优点是简单易实现、调光范围宽，但其调光精度较低，对于灯光的调节精度要求不高的情况，电压调整方式是一种经济实用的方法。
在实际应用中，调光台灯通常采用PWM调光方式，因为其能够实现较大范围的亮度调节，同时精度较高。
另外，为了保证台灯调光的稳定性和可靠性，通常还会使用一个反馈电路来控制LED电流和亮度。
反馈电路使用LED电流与参考电流进行比较，并根据比较结果对PWM信号进行调整，以实现LED灯的恒流输出，确保亮度的恒定性。
综上所述，调光台灯电路原理的核心在于改变电流大小来控制亮度。
调光台灯电路原理
调光台灯电路的工作原理是利用调光器调整电流或电压大小，从而改变光源的亮度。
调光器主要有两种类型：阻值调光器和脉宽调光器。
1. 阻值调光器：通过改变灯泡电路中的电阻值来控制电流的大小，从而改变亮度。
阻值调光器通常由一个可变电阻和一个固定电阻组成。
调整可变电阻的阻值可以改变电路总电阻，进而改变电流大小。
因为光源亮度与电流强度成正比，所以通过调整电流大小可以实现亮度的调节。
2. 脉宽调光器：通过改变电源供电的脉冲宽度来控制光源的亮度。
脉宽调光器通过一个脉冲调制器（PWM调制器）生成一系列脉冲信号，脉冲的高低电平代表脉冲的宽度。
这些高低电平的时间比例可以通过改变调光器的输出电压来调整。
当脉冲宽度较大时，光源会以高亮度工作；当脉冲宽度减小时，光源亮度降低。
无论是阻值调光器还是脉宽调光器，它们都需要一个电源提供电压或电流来驱动光源。
通过改变电路中的元件，如电阻或脉宽，来调整电流或电压大小，从而控制灯泡的亮度。
调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。
市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。
该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。
调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。
其中单向可控硅使用MCR100-6，二极管使用1N4007。
灯泡应选择60W以下的白炽灯。
第一个图所示的电路性能更好一些，可以控制更大功率的电器。
调光台灯电路图一：调光台灯的典型电路如附图所示。
主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。
UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。
调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。
另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。
它们的工频阻抗很小，不会影响灯光的亮度。
调光台灯电路图二：无级调光台灯电路图1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。
2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间。
五、主要技术指标：电源电压：5V。
输出脉宽：40ms。
输出触发脉冲导通角：41°"159°。
调光周期（从最亮到最亮）：4.2s。
电源电流：1.5"2.5mA。
输出端灌入电流：≤25mA。
输出触发脉冲幅度：Vss-3V。
渐暗脉冲：83±3。

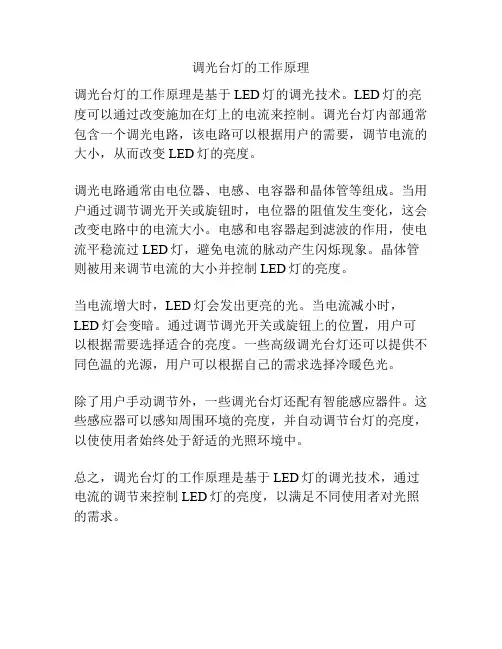

调光台灯的工作原理
调光台灯的工作原理是基于LED灯的调光技术。
LED灯的亮度可以通过改变施加在灯上的电流来控制。
调光台灯内部通常包含一个调光电路，该电路可以根据用户的需要，调节电流的大小，从而改变LED灯的亮度。
调光电路通常由电位器、电感、电容器和晶体管等组成。
当用户通过调节调光开关或旋钮时，电位器的阻值发生变化，这会改变电路中的电流大小。
电感和电容器起到滤波的作用，使电流平稳流过LED灯，避免电流的脉动产生闪烁现象。
晶体管则被用来调节电流的大小并控制LED灯的亮度。
当电流增大时，LED灯会发出更亮的光。
当电流减小时，LED灯会变暗。
通过调节调光开关或旋钮上的位置，用户可以根据需要选择适合的亮度。
一些高级调光台灯还可以提供不同色温的光源，用户可以根据自己的需求选择冷暖色光。
除了用户手动调节外，一些调光台灯还配有智能感应器件。
这些感应器可以感知周围环境的亮度，并自动调节台灯的亮度，以使使用者始终处于舒适的光照环境中。
总之，调光台灯的工作原理是基于LED灯的调光技术，通过电流的调节来控制LED灯的亮度，以满足不同使用者对光照的需求。
最新台灯调光电路的制作与调试
一课程介绍
1、课程大纲：
本课程的主要内容包括：
（1）台灯调光电路的基本原理及其组成；
（2）调光电路的制作；
（3）调光电路的调试；
（4）台灯调光电路的应用；
2、课程性质和任务：
本课程旨在帮助学生从理论知识到实践操作，学习有关台灯调光电路的知识内容，学会实现台灯调光电路的制作和调试。
二教学内容
1、台灯调光电路的基本原理及其组成：
调光电路是一种可以控制光源亮度的电路，包括调光开关、调光驱动器、调光传感器等组成，通过控制调光电路中的变频器或电流变换器对光源亮度进行控制；调光驱动器能够控制调光传感器检测到的触点电压；调光传感器能够通过检测到触点变化而改变光源亮度；调光开关是控制调光电路的重要部件，由此可知台灯调光电路的基本原理和组成。
2、调光电路的制作：
由于台灯调光电路涉及到数字电路、模拟电路、继电器、变频器、电流变换器等组成。
学生首先要掌握这些元器件的使用原理和工作原理，以及它们之间的接线关系。
调光台灯电路原理
1.电源供电部分：
2.调光电路部分：
调整亮度的目的是通过改变电压或电流来改变灯光的亮度。
一种常见
的调光电路是通过PWM（脉宽调制）技术实现的。
PWM调光电路的工作原
理是通过改变电源输出电压的占空比来改变灯光的亮度。
PWM调光电路主要由以下几个部分组成：比较器、内部振荡器、PWM
信号发生器和功率放大器。
-比较器：比较器用于将输入的参考电压与反馈电压进行比较，并输
出PWM调光信号。
-内部振荡器：内部振荡器产生一个基准频率信号，用于生成PWM调
光信号。
-PWM信号发生器：PWM信号发生器根据输入的参考电压和反馈电压，
以及振荡器的基准频率信号生成PWM调光信号。
-功率放大器：功率放大器用于放大PWM调光信号，驱动照明部分的
灯光。
3.照明部分：
照明部分一般由灯泡、LED灯等照明器件组成，用于产生光线。
调光
台灯的照明部分需要根据灯泡或LED灯的特性选择合适的驱动电压和电流。
此外，为了保证调光台灯的安全性和稳定性，还需要加入过载保护、
过压保护、过流保护等电路，以防止电路损坏或发生意外。
总结起来，调光台灯电路的原理是通过合适的电源供电、PWM调光电路和照明部分组成，实现对灯光亮度的调节。
调光电路通过PWM技术改变电压或电流来改变灯光亮度，保证台灯的安全性和稳定性的同时满足用户对不同亮度的需求。
BT33型调光台灯电路的制作一、电路工作原理下图为调光台灯电路，可使灯泡两端交流电压在几十伏至二百伏范围内变化，调光作用显著。
图一、家用调光台灯电路图二、单结晶体管符号1．单结晶体管和单向晶闸管（1）单结晶体管单结晶体管有两个基极，仅有一个PN结，故称双基极二极管或单结晶体管。
图二所示是单结晶体管的图形符号，发射极箭头倾斜指向b1，表示经PN结的电流只流向bl极。
国产单结晶体管有BT31、BT32、BT33、BT35等型号。
单结晶体管在一定条件下具有负阻特性，即当发射极电流I增加时，发射极电压Ve反而减小。
利用单结晶体管的负阻特性和RC充放电电路，可制作脉冲振荡器。
单结晶体管的主要参数有基极直流电阻Rbb和分压比。
Rbb是射极开路时b1、b 2间的直流电阻，约2～10kW，Rbb阻值过大或过小均不宜使用。
另外一个是b 1、b2间的分压比，其大小由管内工艺结构决定，一般为0.3～0.8。
（2）单向晶闸管晶体闸流管又名可控硅，简称晶闸管。
广泛应用于无触点开关电路及可控整流设备。
晶闸管有三个电极：阳极A、阴极K和控制极G。
图三（a）、（b）所示是其电路符号和内部结构。
单向晶闸管有以下三个工作特点：①晶闸管导通必须具备两个条件：一是晶闸管阳极A与阴极K间必须接正向电压。
二是控制极与阴极之间也要接正向电压；②晶闸管一旦导通后，降低或去掉控制极电压，晶闸管仍然导通；③晶闸管导通后要关断时，必须减小其阳极电流使其小于晶闸管的导通维持电流。
晶闸管的控制电压Vc和电流Ic都较小，电压仅几伏，电流只有几十至几百毫安，但被控制的电压或电流却可以很大，可达数千伏、几百安培。
可见晶闸管是一种可控单向导电开关，常用于弱电控制强电的各类电路。
图三、晶闸管符号和内部结构2．电路调光原理图一中，VT、R2、R3、R4、RP、C组成单结晶体管张弛振荡器。
接通电源前，电容C上电压为零。
接通电源后，电容经由R4、RP充电，电容的电压V逐渐升高。
调光台灯电路设计报告1. 引言台灯是我们日常生活中经常使用的一种照明装置，它不仅能为我们提供光线照明，还可以通过调光功能满足不同的照明需求。
本设计报告将介绍一个调光台灯电路设计方案，该电路通过使用调光开关和调光元件来达到调节亮度的功能。
2. 设计原理调光台灯电路的设计原理是基于PWM（Pulse Width Modulation）调光技术。
PWM是通过调节信号的占空比来控制电路输出的亮度。
当占空比为100%时，电路输出的亮度最大，为0%时，电路输出的亮度最小。
通过调节占空比的大小，可以实现不同亮度的调节。
电路主要由以下几个部分组成：2.1 调光开关调光开关是通过控制电路接通和断开来实现亮度的调节。
当调光开关处于开启状态时，电路连接，可通过调整占空比来改变亮度。
而当调光开关关闭时，电路断开，灯光熄灭。
2.2 调光元件调光台灯电路中的调光元件是一个可变电阻器，通过调整电阻值来改变电路的亮度。
当电阻值较大时，电流通过的路径较小，电路亮度较低；而当电阻值较小时，电流通过的路径较大，电路亮度较高。
2.3 PWM调光电路PWM调光电路是通过改变信号的占空比来实现亮度的调节。
其中，占空比定义为高电平持续时间与周期时间之比。
当占空比为50%时，高电平与低电平时间相等，即输出的等效电压为输入电源电压的一半。
调光电路中使用的PWM调光模块可以通过改变输入信号的占空比来调节输出电路的亮度。
该模块可以由嵌入式控制器或专用的PWM芯片实现。
3. 电路设计调光台灯电路的设计如下图所示：电路中的调光开关控制电路的连接和断开，调光元件通过调整电阻值来改变电路亮度。
PWM调光电路控制输出电路的亮度。
4. 实现过程为了实现调光台灯电路，我们需要进行以下几个步骤：4.1 选择调光元件根据设计需求，选择一个合适的可变电阻器作为调光元件。
可以选用电位器或可调电阻来实现。
4.2 设计PWM调光电路根据设计需求，选择一个合适的PWM调光模块。
自动调光台灯电路工作原理本文介绍了一种自动调光台灯，它有一只光电探头放在书本附近，可使书本上的照度自动调到合适的数值，既可减少手动调光的麻烦，又可保护视力。
同时，它具有稳光功能，当电源电压波动时，台灯亮度保持不变。
如果要象普通调光台灯一样调光，只要改变探头和灯泡的距离即可，使用起来十分有效。
电路工作原理：电路如图152所示。
交流电压经桥堆整流后，一路经R1由稳压管VD钳位后得9V的脉动直流电压供控制电路使用；另一路加到电灯H和可控硅VS两端。
改变VS的导通角即可改变电灯H的亮度；H中通过的是脉动直流电流。
控制电路使用脉动直流电源可保证输出的触发脉冲与可控硅VS的阳极电压同步。
图152图152中光敏电阻RG用作探头。
VT1(9012)、R2、R3等组成误差放大器，VT1实质上起到一个可变电阻的作用。
VT2(BT33)、C1等组成张弛振荡器，作为VS 的触发电路。
当探头处的照度发生变化时，如改变探头和灯泡的距离使探头处照度降低，则RG的阻值增大，VT1的基极电位降低，其集电极电流增加，从而使C2的充电时间缩短，使触发脉冲相位前移、VS导通角增大，灯的亮度增加；反之，当探头处照度增加时，会使灯的亮度减弱。
可见若探头处的照度基本保持不变，就可实现自动调光的目的。
同上分析，在探头位置不变的情况下，当电源电压发生波动时，也能使灯的亮度保持不变，起到稳光作用。
C1、L组成噪音滤波电路，可抑制对其他电子设备的射频干扰。
元件选择与安装调试：整流桥堆用1A/400V的；VS用1A/400V的单向可控硅；VT2用分压比η＜0.7的单结晶体管，如BT33B，其基极间电阻Rbb应尽量大一些，以控制电路的总电流。
光敏电阻RG电好选用亮阻在5～10KΩ之间的，如MG4354、MG4534等。
整个装置除RG外可装在台灯的底座内。
RG用两根导线引出装在带透明窗内的塑料盒内作探头用。
调试工作应在自然光线较暗的情况下进行。
调试时将探头放在离灯泡40～50cm处，调节R4，亮度应明显发生变化。
电路工作原理该自动调光台灯电路由电源电路和光控电路组成，如图3-201所示。
电源电路由电源开关S、滤波电容器Cl、C2、电感器L、整流桥堆UR、限流电阻器Rl 和稳压二极管VS组成。
光控电路由光敏电阻器RG、电阻器肥-R4、电位器RP、电容器C3、晶位管V1、双向触发二极管V2和晶闸管VT组成。
接通电源开关S，交流220V电压经Cl和「滤波、UR整流后分为两路:一路经Rl限流、VS稳压及C2滤波后，为光控电路提供9V直流工作电压;另一路经照明灯EL加在晶闸管VT 两端。
光敏电阻器RG作为光线检测探头，用来检测书本处的光照度。
当书本处光照度不足时，RG的阻值增大，使Vl的基极电位降低，集电极电流增大，C3的充电时间缩短，使触发脉冲相位前移，晶闸管VT的导通角增大，EL的亮度增加;反之，当书本处光照度增加时，VT的导通角会变小，EL的亮度会减弱，从而实现了自动调光的目的。
元器件选择Rl选用1/2W金属膜电阻器;R2-R4选用1/4W碳膜电阻器或金属膜电阻器。
RP选用有机实心电位器或合成膜电位器。
RG选用MG43或MG45系列的光敏电阻器，其亮阻应在5-lOkO之间。
使用时用两根6Oc m的导线引出，装在带透明窗的塑料盒内，作为光线检测探头。
Cl选用耐压值为400V的涤纶电容器或CBB电容器;C2选用耐压值为16V的铝电解电容器;C3选用独石电容器。
VS选用lW、9V的硅稳压二极管。
UR选用lA、400V的整流桥堆。
Vl选用S9012或C8550型硅PNP晶体管;V2选用DB3或2CTS系列的双向触发二极管。
VT选用TLC336A(3A、600V)型双向晶闸管。
L选用高频扼流圈。
调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。
市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。
该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。
调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。
其中单向可控硅使用MCR100-6，二极管使用1N4007。
灯泡应选择60W以下的白炽灯。
第一个图所示的电路性能更好一些，可以控制更大功率的电器。
调光台灯电路图一：
调光台灯的典型电路如附图所示。
主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。
UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR
双向导通；当输入电源电压过零时，SCR自动关断。
调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。
另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。
它们的工频阻抗很小，不会影响灯光的亮度。
调光台灯电路图二：
无级调光台灯电路图
1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。
2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF
之间。
五、主要技术指标：电源电压：5V。
输出脉宽：40ms。
输出触发脉冲导通角：41°"159°。
调光周期（从最亮到最亮）：4.2s。
电源电流：1.5"2.5mA。
输出端灌入电流：≤25mA。
输出触发脉冲幅度：Vss-3V。
渐暗脉冲：83±3。
