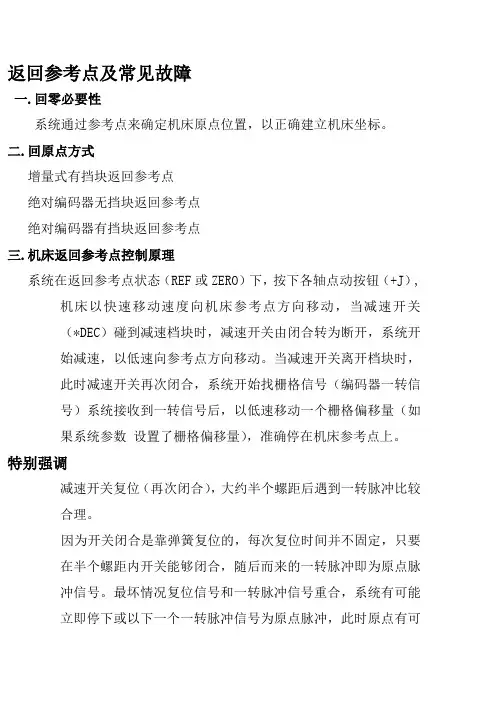

返回参考点及常见故障一.回零必要性系统通过参考点来确定机床原点位置，以正确建立机床坐标。
二.回原点方式增量式有挡块返回参考点绝对编码器无挡块返回参考点绝对编码器有挡块返回参考点三.机床返回参考点控制原理系统在返回参考点状态（REF或ZERO）下，按下各轴点动按钮（+J）,机床以快速移动速度向机床参考点方向移动，当减速开关（*DEC）碰到减速档块时，减速开关由闭合转为断开，系统开始减速，以低速向参考点方向移动。
当减速开关离开档块时，此时减速开关再次闭合，系统开始找栅格信号（编码器一转信号）系统接收到一转信号后，以低速移动一个栅格偏移量（如果系统参数设置了栅格偏移量），准确停在机床参考点上。
特别强调减速开关复位（再次闭合），大约半个螺距后遇到一转脉冲比较合理。
因为开关闭合是靠弹簧复位的，每次复位时间并不固定，只要在半个螺距内开关能够闭合，随后而来的一转脉冲即为原点脉冲信号。
最坏情况复位信号和一转脉冲信号重合，系统有可能立即停下或以下一个一转脉冲信号为原点脉冲，此时原点有可能偏移一个螺距的距离，原点返回便不准确了。
基本概念：1.栅格偏移量16/18/21/16i/18i/21i 系统 18500 系统 508-511减速开关由压下断开到复位（由0变为1后）检测到的第1个1转信号后系统的偏移量调整栅格偏移量可调整原点位置2.手动返回参考点方向16/18/21/0i 系统 1006#50系统 3#3设为0，按正方向设为1，按负方向3. 手动返回参考点，同时控制轴数16/18/21/0i 系统 1002#00系统 49#4设为1：3轴设为0：1轴4.第一，第二参考点16/18/21/ 0i 系统 1240 12410 系统 708-711 735-7375.栅格宽度：16/18/21/ 0i 系统 18210 系统 570-573可以在伺服设定画面中参考计数器中直接设定，电机每转进给长度或角度值6.手动返回参考点速度16/18/21/ 0i 系统 14200系统 518 519 520 5217.返回参考点减速速度16/18/21/ 0i 系统 14250 系统 534四.数控系统返回参考点故障1.找不到参考点①机床回零过程无减速动作或一直以减速回零。
Fanuc_Robot_Basic_Trning FANUC培训教材(基本) Fanuc_Robot_Basic_Trning FANUC培训教材(基本)
第一章: 介绍
1.1 FANUC的背景和发展历史
1.2 FANUC的应用领域
1.3 FANUC的工作原理和基本组成
第二章: 安全
2.1 安全标准和规定
2.2 安全防护装置的使用和维护
第三章: 控制系统
3.1 控制系统的组成
3.2 控制器的操作和编程
3.3 编程语言的基本语法和常用指令
第四章: 运动学
4.1 的坐标系和姿态表示
4.2 的运动学原理和运动控制
第五章: 传感器和视觉
5.1 传感器的种类和功能
5.2 视觉系统的原理和应用第六章: 操作与维护
6.1 操作界面和操作流程
6.2 的日常维护和故障排除6.3 的保养和维修
第七章: 编程实例
7.1 基本动作的编程实例
7.2 应用案例分析
第八章: 安全操作规程
8.1 操作安全规程和注意事项8.2 事故的预防和应急处理附件：
1.FANUC操作手册
2.FANUC编程实例
3.FANUC故障排除手册
法律名词及注释：
1.安全标准和规定：指相关法律法规中对于安全的要求和规范。
2.控制器：控制系统中的核心部件，用于控制的动作和运行。
3.编程语言：用于编写控制程序的计算机语言，包括指令和语法规则。
4.传感器：用于获取周围环境信息的装置，如力传感器和视觉传感器。
5.操作界面：用于人机交互和操作的界面，通常包括触摸屏和按键等设备。

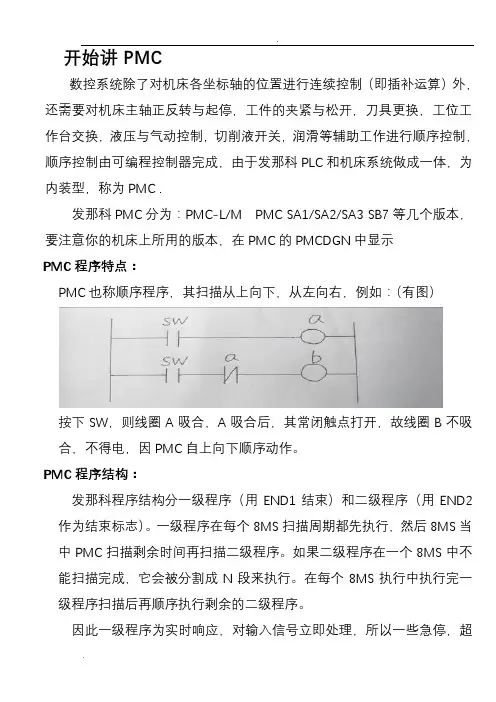

开始讲PMC数控系统除了对机床各坐标轴的位置进行连续控制（即插补运算）外，还需要对机床主轴正反转与起停，工件的夹紧与松开，刀具更换，工位工作台交换，液压与气动控制，切削液开关，润滑等辅助工作进行顺序控制，顺序控制由可编程控制器完成，由于发那科PLC和机床系统做成一体，为内装型，称为PMC .发那科PMC分为：PMC-L/M PMC SA1/SA2/SA3 SB7等几个版本，要注意你的机床上所用的版本，在PMC的PMCDGN中显示PMC程序特点：PMC也称顺序程序，其扫描从上向下，从左向右，例如：（有图）按下SW，则线圈A吸合，A吸合后，其常闭触点打开，故线圈B不吸合，不得电，因PMC自上向下顺序动作。
PMC程序结构：发那科程序结构分一级程序（用END1结束）和二级程序（用END2作为结束标志）。
一级程序在每个8MS扫描周期都先执行，然后8MS当中PMC扫描剩余时间再扫描二级程序。
如果二级程序在一个8MS中不能扫描完成，它会被分割成N段来执行。
在每个8MS执行中执行完一级程序扫描后再顺序执行剩余的二级程序。
因此一级程序为实时响应，对输入信号立即处理，所以一些急停，超22程，抱闸，机床进给保持（暂停）等放在一级程序中，以便快速处理，因此减小一级程序的长度，可使整个程序处理速度加快。
（有图）由图可见一级程序短，占用的扫描时间少，故可用较多时间多执行二级程序，则整个程序执行时间会缩短。
PMC 信号分析X 为机床到PMC 的输入信号，地址有固定和设定两种，对应面板按扭以及各种开关等。
Y为PMC给机床的输出信号，地址同样有固定和设定两种，通常输出控制小继电器，再去控制大接触器，控制电机或各种电磁阀。
F为CNC到PMC的信号，主要包括各种功能代码M ST的信息，（即M辅助功能，S转速和T选刀功能）手动/自动方式及各种使能信息，每种含义都是固定的，是发那科公司都定义好的，我们只能使用，不使赋值，不能当线圈用，只能是触点，如当读到编写加工程序中M代码时S500 M03,CNC会发出F7.0为1信号，M功能选通信号，我们只能使用F7.0的状态，不能用梯图使F7.0为1或0是错误。

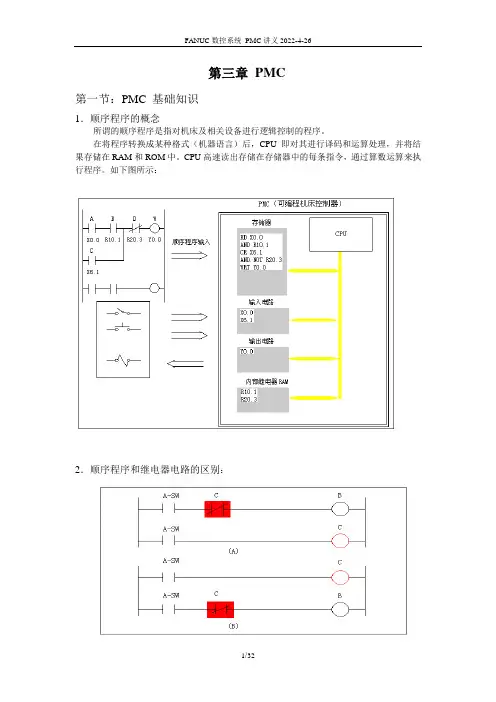

第三章PMC第一节：PMC 基础知识1．顺序程序的概念所谓的顺序程序是指对机床及相关设备进行逻辑控制的程序。
